TECHNOLOGIA ROBÓT BUDOWLANYCH W 06 – ROBOTY ZIEMNE

� Roboty ziemne - roboty wykonywane w gruncie budowlanym � Grunt budowlany - część skorupy ziemskiej znajdująca się bezpośrednio pod budową � Podział gruntów - XVI kategorii ze względu na wartość oporu jaki stawia grunt przy odspajaniu 98% terenu kraju zalegają grunty I - IV kategorii

Kategoria gruntu Charakterystyka i rodzaj gruntu Średnia gęstość objętościowa gruntu [t/m 3] I a. Piasek suchy bez spoiwa b. Gleba uprawna zaorana lub ogrodowa c. Torf bez korzeni 1, 6 1, 2 1, 0 II a. Piasek wilgotny b. Piasek gliniasty, pył i less wilgotne (twardoplastyczne i plastyczne) c. Żwir z ziarnami do 25 mm luźny lub mało spoisty d. Gleba uprawna z darnią lub z korzeniami grubości do 30 mm e. Nasyp z piasku oraz piasku mało gliniastego z gruzem, tłuczniem lub odpadkami drewna f. Torf z korzeniami grubości do 30 mm 1, 7 III IV a. Piasek gliniasty, pył i less, mało wilgotne (półzwarte) b. Rumosz skalny zwietrzelinowy i otoczaki o wymiarach do 40 mm c. Glina, glina ciężka i ił, wilgotne (twardoplastyczne i plastyczne) bez głazów d. Nasyp zleżały z piasku gliniastego e. Torf z korzeniami grubości ponad 30 mm f. Mady i namuły rzeczne gliniaste a. Less suchy zwarty b. Glina, glina b. ciężka i ił, mało wilgotne (półzwarte i zwarte) c. Glina zwałowa z głazami do 50 kg stanowiącymi do 10% objętości gruntu d. Iłołupek miękki e. Nasyp zleżały z gliny lub iłu z gruzem, tłuczniem i odpadkami drewna luz z głazami o masie do 25 kg stanowiącymi do 10% obj. gruntu. 1, 8 1, 7 1, 3 1, 7 1, 1 Narzędzia do odspajania gruntu Szufle i łopaty Przeciętne spulchnianie początkowe Ss, [%] 5 – 15 20 – 30 Łopaty, niekiedy motyki lub oskardy 15 – 25 20 – 30 9 8 1, Łopaty i oskardy z częściowym użyciem 1, drągów stalowych 2, 0 1, 9 1, 4 1, 8 – 2, 0 1, 9 2, 1 1 2, 0 25 – 35 Łopaty przy stałym używaniu oskardów i drągów 2, stalowych, częściowo kliny i młoty 25 – 35

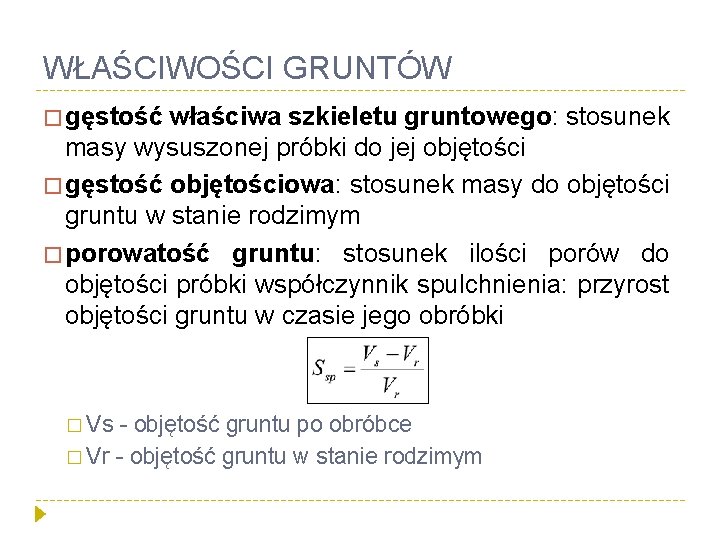

WŁAŚCIWOŚCI GRUNTÓW � gęstość właściwa szkieletu gruntowego: stosunek masy wysuszonej próbki do jej objętości � gęstość objętościowa: stosunek masy do objętości gruntu w stanie rodzimym � porowatość gruntu: stosunek ilości porów do objętości próbki współczynnik spulchnienia: przyrost objętości gruntu w czasie jego obróbki � Vs - objętość gruntu po obróbce � Vr - objętość gruntu w stanie rodzimym

� współczynnik spoistości: jest odwrotnością współczynnika spulchnienia � wilgotność gruntu: stosunek masy wilgoci w gruncie do suchej masy gruntu � ms - masa gruntu w stanie suchym � mw - masa gruntu w stanie naturalnym � kąt stoku naturalnego: kąt pod jakim układa się grunt po rozkruszeniu

� kąt stoku naturalnego: kąt pod jakim układa się grunt po rozkruszeniu Skarpy nieobciążone Kategorie Gruntu normalnej wilgotności I II IV V – XVI Skarpy Szerokość na dnie do 3 m ponad 3 m głębokość [m] obciążone głębokość [m] do 3 ponad 3 do 5 ponad 5 do 3 ponad 3 1 : 1, 25 1: 1 1 : 0, 67 1 : 0, 5 1 : 0, 1 1 : 1, 5 1 : 1, 25 1 : 0, 75 1 : 0, 67 1 : 0, 2 1 : 1, 25 1: 1 1 : 0, 5 1 : 0, 35 1 : 0, 1 1 : 1, 5 1 : 1, 25 1 : 0, 67 1 : 0, 5 1 : 0, 2 1 : 1, 25 1: 1 1 : 0, 67 1 : 0, 5 1 : 0, 2 1 : 1, 5 1 : 1, 25 1 : 0, 75 1 : 0, 67 1 : 0, 35

RODZAJE BUDOWLI ZIEMNYCH � Obiekty stałe: � nasypy drogowe i kolejowe � wykopy drogowe i kolejowe � teren wyrównany po makroniwelacji � zapory wodne i ziemne � wały przeciwpowodziowe � Obiekty tymczasowe: � wykopy i nasypy tymczasowe � wykopy pod fundamenty obiektów budowlanych

DEFINICJE � NASYPY - budowle o określonym kształcie wykonywane z gruntu budowlanego (np. drogowe, kolejowe). � WYKOPY - przestrzeń o określonym kształcie i wymiarach, którą uzyskuje się po usunięciu z danego miejsca gruntu budowlanego. Dzielą się na: � szerokoprzestrzenne - ich szerokość i długość w znacznym stopniu przekracza głębokość, � wąsko przestrzenne - szerokość ≤ 1, 5 m, długość i głębokość dowolna � jamiste - długość i szerokość ≤ 1, 5 m.

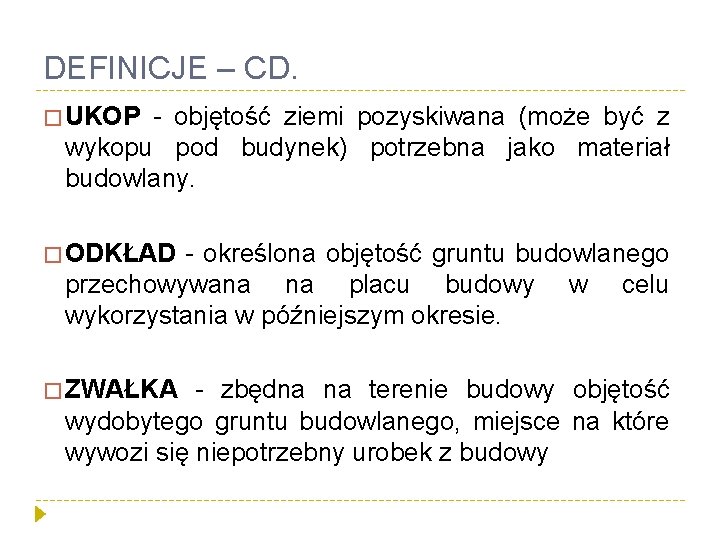

DEFINICJE – CD. � UKOP - objętość ziemi pozyskiwana (może być z wykopu pod budynek) potrzebna jako materiał budowlany. � ODKŁAD - określona objętość gruntu budowlanego przechowywana na placu budowy w celu wykorzystania w późniejszym okresie. � ZWAŁKA - zbędna na terenie budowy objętość wydobytego gruntu budowlanego, miejsce na które wywozi się niepotrzebny urobek z budowy

KLASYFIKACJA ROBÓT ZIEMNYCH ROBOTY PRZYGOTOWAWCZE: � oczyszczenie terenu (usunięcie krzewów i drzew, rozbiórki obiektów do tego przeznaczonych), � pomiary geodezyjne (wyznaczenie posadowienia budowli, nasypów, wykopów, fundamentów), � odwodnienie wykopów, � spulchnienie gruntu.

KLASYFIKACJA ROBÓT ZIEMNYCH ROBOTY PODSTAWOWE: � zdjęcie ziemi roślinnej, � niwelacja terenu, � wykopy pod budynki i budowle, � obsypanie fundamentów i części podziemnych obiektów, � rozłożenie ziemi roślinnej.

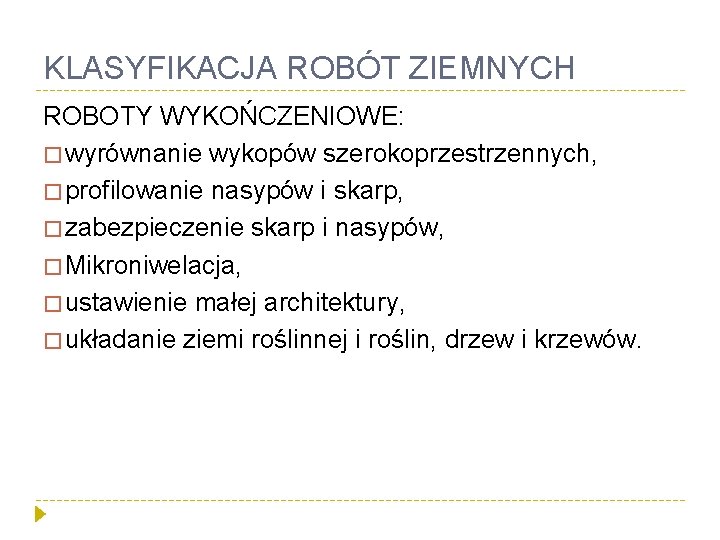

KLASYFIKACJA ROBÓT ZIEMNYCH ROBOTY WYKOŃCZENIOWE: � wyrównanie wykopów szerokoprzestrzennych, � profilowanie nasypów i skarp, � zabezpieczenie skarp i nasypów, � Mikroniwelacja, � ustawienie małej architektury, � układanie ziemi roślinnej i roślin, drzew i krzewów.

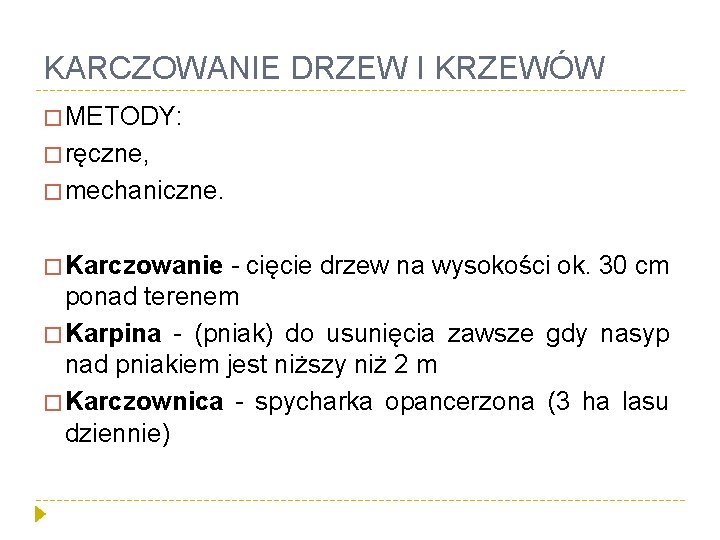

KARCZOWANIE DRZEW I KRZEWÓW � METODY: � ręczne, � mechaniczne. � Karczowanie - cięcie drzew na wysokości ok. 30 cm ponad terenem � Karpina - (pniak) do usunięcia zawsze gdy nasyp nad pniakiem jest niższy niż 2 m � Karczownica - spycharka opancerzona (3 ha lasu dziennie)

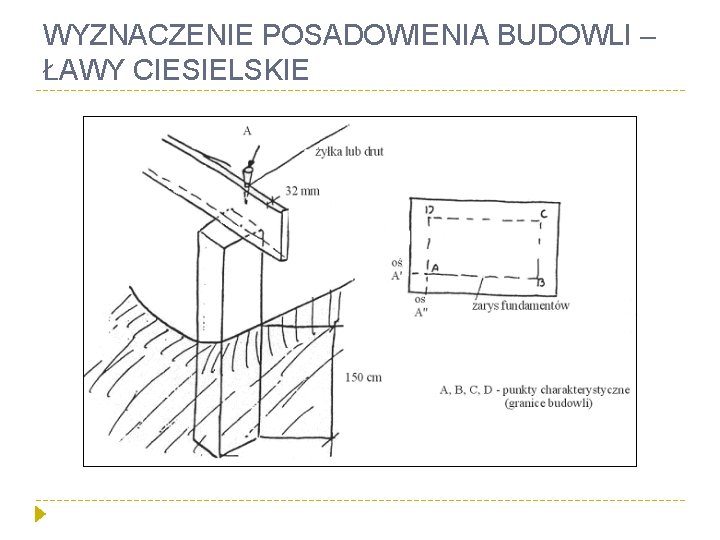

WYZNACZENIE POSADOWIENIA BUDOWLI – ŁAWY CIESIELSKIE

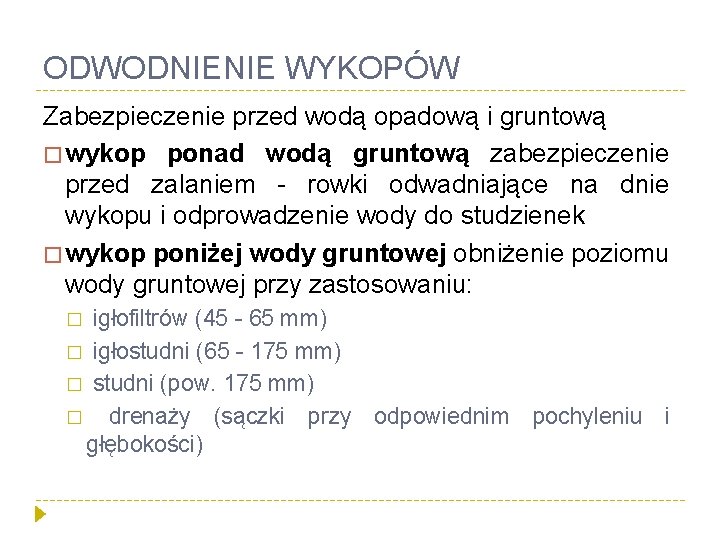

ODWODNIENIE WYKOPÓW Zabezpieczenie przed wodą opadową i gruntową � wykop ponad wodą gruntową zabezpieczenie przed zalaniem - rowki odwadniające na dnie wykopu i odprowadzenie wody do studzienek � wykop poniżej wody gruntowej obniżenie poziomu wody gruntowej przy zastosowaniu: igłofiltrów (45 - 65 mm) � igłostudni (65 - 175 mm) � studni (pow. 175 mm) � drenaży (sączki przy odpowiednim pochyleniu i głębokości) �

SPULCHNIANIE GRUNTÓW kultywatory brony
