TECHNOLOGIA I ORGANIZACJA ROBT BUDOWLANYCH W 08 ROBOTY

TECHNOLOGIA I ORGANIZACJA ROBÓT BUDOWLANYCH W 08 -ROBOTY ZIEMNE, KLASYFIKACJA MASZYN, SPYCHARKI

KLASYFIKACJA MASZYN do odspajania gruntu i przesuwania go po terenie SPYCHARKI, RÓWNIARKI do odspajania gruntu i przewożenia po terenie ZGARNIARKI do odspajania gruntu i załadunku lub układania na odkładzie KOPARKI do załadunku gruntu ŁADOWARKI

KLASYFIKACJA MASZYN do spulchniania gruntu ZRYWARKI (spycharki z osprzętem zrywakowym) do zagęszczania gruntu UBIJARKI, WIBRATORY, WALCE, ZAGĘSZCZARKI sprzęt transportowy SAMOCHODY SAMOWYŁADOWCZE maszyny uniwersalne NP. KOPARKO - SPYCHARKI urządzenia pomiarowe

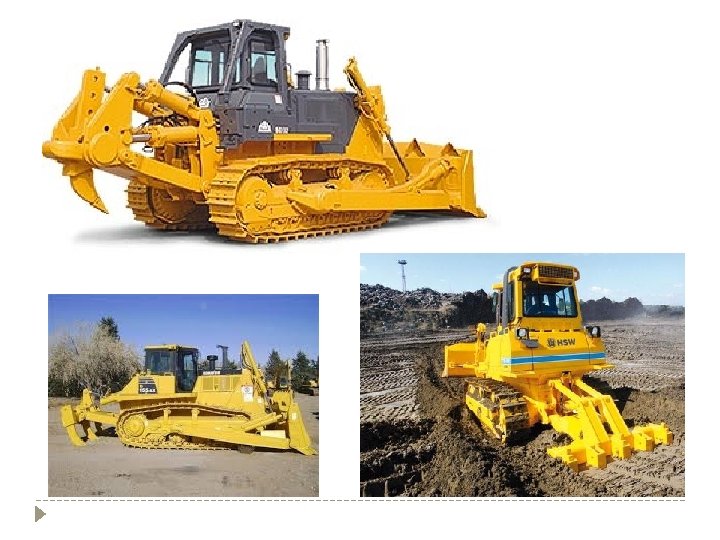

SPYCHARKI

Zastosowanie: do prac przygotowawczych (zdejmowanie humusu), wykonywania płytkich wykopów i nasypów, prace porządkowe, karczowanie drzew.

KLASYFIKACJA SPYCHAREK moc silnika; § małe - do 60 k. W § średnie - od 60 k. W do 150 k. W § duże - powyżej 150 k. W

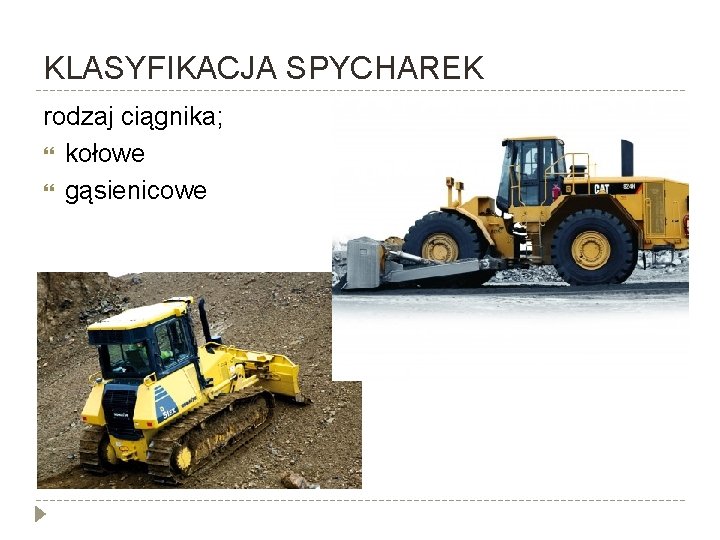

KLASYFIKACJA SPYCHAREK rodzaj ciągnika; kołowe gąsienicowe

KLASYFIKACJA SPYCHAREK sposób sterowania lemieszem mechaniczne hydrauliczne

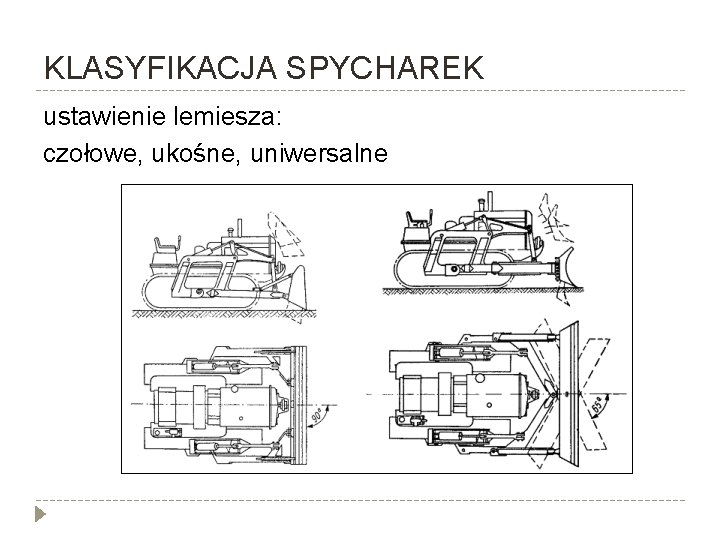

KLASYFIKACJA SPYCHAREK ustawienie lemiesza: czołowe, ukośne, uniwersalne

CYKL PRACY SPYCHARKI – 1 napełnianie lemiesza: a) sposób prosty, b) sposób grzebieniowy(schodkowy),

CYKL PRACY SPYCHARKI – 2 przemieszczanie urobku (opłacalne do 100 m): a) b) sposób terenowy, łożyskowy.

CYKL PRACY SPYCHARKI – 3, 4 wyładunek powrót

OBJĘTOŚĆ PRZEMIESZCZANEGO GRUNTU gdzie: l - długość lemiesza, h - wysokość lemiesza, ψ - kąt stoku naturalnego, μ - współczynnik utraty urobku (zależny od odległości).

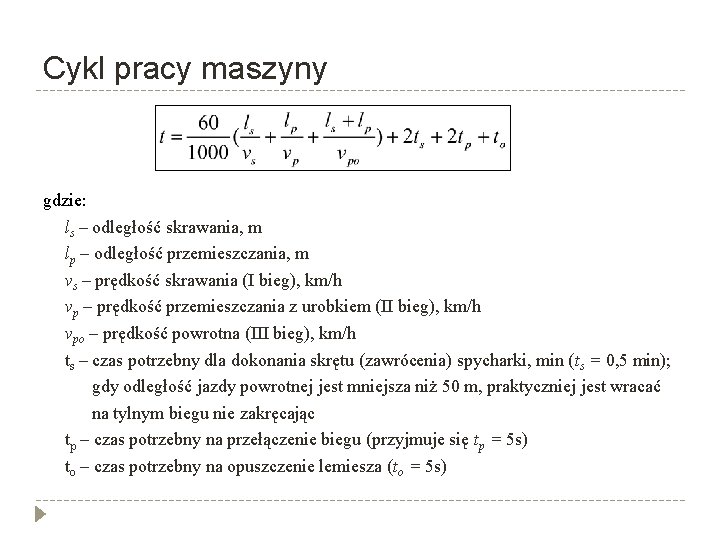

Cykl pracy maszyny gdzie: ls – odległość skrawania, m lp – odległość przemieszczania, m vs – prędkość skrawania (I bieg), km/h vp – prędkość przemieszczania z urobkiem (II bieg), km/h vpo – prędkość powrotna (III bieg), km/h ts – czas potrzebny dla dokonania skrętu (zawrócenia) spycharki, min (ts = 0, 5 min); gdy odległość jazdy powrotnej jest mniejsza niż 50 m, praktyczniej jest wracać na tylnym biegu nie zakręcając tp – czas potrzebny na przełączenie biegu (przyjmuje się tp = 5 s) to – czas potrzebny na opuszczenie lemiesza (to = 5 s)

WYDAJNOŚĆ EKSPLOATACYJNA gdzie: t – czas cyklu, Q – pojemność lemiesza, Sn – wsp. napełnienia, Ss – wsp. spoistości gruntu, Sw – wsp. wykorzystania czasu.

ORGANIZACJA PRACY SPYCHARKI

ORGANIZACJA PRACY SPYCHARKI

ORGANIZACJA PRACY SPYCHARKI

OPERATOR SPYCHARKI Warunki przyjęcia na kurs: przynajmniej podstawowe wykształcenie, ukończony 18 rok życia, brak przeciwwskazań zdrowotnych do uczestnictwa w kursie Podczas zajęć na kursie omawiane jest: użytkowanie eksploatacyjne, dokumentacja techniczna, BHP przy obsłudze koparek - ładowarek, spycharek, podstawy elektrotechniki, silniki spalinowe, elementy hydrauliki, budowa koparek - ładowarek, spycharek technologia robót, zajęcia praktyczne; WWW. KURSY-WIELUN. PL

OPERATOR SPYCHARKI Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót budowlanych, ziemnych i drogowych i w zakresie uzyskania uprawnień do obsługi koparek, ładowarek oraz spycharek rozróżniamy następujący podział tych uprawnień: - spycharki: kl III - do 110, kl II - do 220, kl I - wszystkie typy (gdzie liczby oznaczają moc silnika w k. W) WWW. KURSY-WIELUN. PL

SYSTEM TOPCON WWW. TPI. COM. PL

SPYCHARKA 1 D - LASEROWY SYSTEM WSKAŹNIKOWY TOPCON 1 D DO KONTROLI PRACY SPYCHARKI

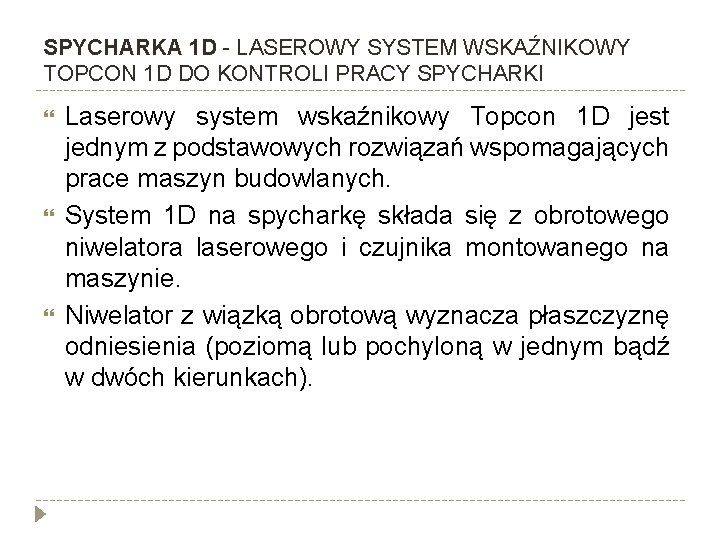

SPYCHARKA 1 D - LASEROWY SYSTEM WSKAŹNIKOWY TOPCON 1 D DO KONTROLI PRACY SPYCHARKI Laserowy system wskaźnikowy Topcon 1 D jest jednym z podstawowych rozwiązań wspomagających prace maszyn budowlanych. System 1 D na spycharkę składa się z obrotowego niwelatora laserowego i czujnika montowanego na maszynie. Niwelator z wiązką obrotową wyznacza płaszczyznę odniesienia (poziomą lub pochyloną w jednym bądź w dwóch kierunkach).

SPYCHARKA 1 D - LASEROWY SYSTEM WSKAŹNIKOWY TOPCON 1 D DO KONTROLI PRACY SPYCHARKI Wskaźnik zamocowany na maszcie lemiesza pokazuje operatorowi wysokość, na jakiej ma ustawić element roboczy maszyny. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne bez konieczności wykonywania pomiarów kontrolnych po każdym przejeździe. System Topcon 1 D może być wyposażony w jeden lub dwa czujniki, dzięki temu oprócz kontroli wysokości istnieje możliwość wykonywania prac ze spadkiem w dwóch kierunkach. FILM

SPYCHARKA 3 D-MC² - AUTOMATYCZNY SYSTEM STEROWANIA 3 D NA SPYCHARKĘ

SPYCHARKA 3 D-MC² - AUTOMATYCZNY SYSTEM STEROWANIA 3 D NA SPYCHARKĘ Automatyczny system 3 Dmc² sterowania spycharką jest najbardziej zaawansowanym technologicznie rozwiązaniem do wspomagania pracy tego typu maszyny. System Topcon 3 Dmc² to połączenie systemów satelitarnych GPS z technologią czujników inercyjnych stosowanych m. in. w lotnictwie. Odbiornik satelitarny wyznacza pozycję maszyny, porównuje ją z projektem cyfrowym wgranym do panelu sterującego, a zawory hydrauliczne automatycznie ustawiają lemiesz na projektowanej wysokości.

SPYCHARKA 3 D-MC² - AUTOMATYCZNY SYSTEM STEROWANIA 3 D NA SPYCHARKĘ Operator koncentruje się na prowadzeniu maszyny z odpowiednią prędkością, całą resztę system wykonuje automatycznie. Topcon 3 Dmc² pozwala osiągnąć idealnie wyrównane podłoże już po pierwszym przejeździe spycharką. Umożliwia równanie podłoża na wyższych biegach (szybsza praca nawet powyżej 10 km/h). Spycharka jest równie skuteczna w wyrównywaniu podłoża na łukach, jak i podczas jazdy na wprost. Oznacza to mniejszą liczbę przejazdów przy zwiększonej precyzji pracy FILM
