Czym jest BIM ?
BIM jest procesem rozpoczynającym się od utworzenia inteligentnego, trójwymiarowego modelu, który ułatwia koordynację, planowanie, wizualizację, budowę oraz zarządzanie obiektami budowlanymi
2 D, 3 D a BIM
Rysunek 2 D vs Model 3 D vs Model BIM Rysunek 2 D Model 3 D Model BIM
Wymiary BIM (3 D-8 D)
3 D - model

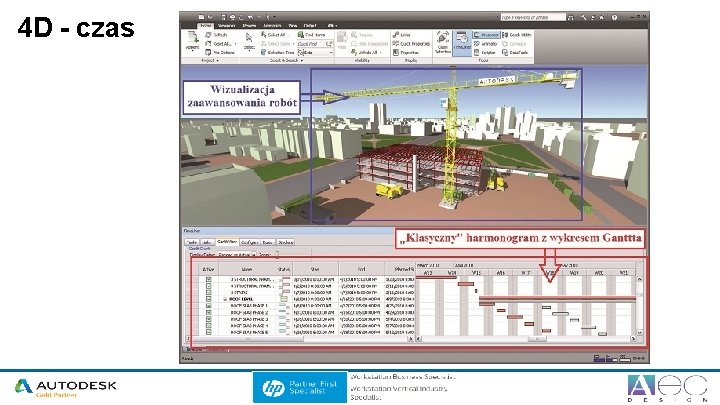

4 D - czas
Zalety 4 D § Symulacja realizacji robót budowlanych § Projektowanie strategii realizacji inwestycji § Porównanie stanu faktycznego ze stanem przewidywanym w harmonogramie
5 D - koszt
Zalety 5 D § Precyzyjne przedmiary na podstawie modelu § Zautomatyzowanie procesu tworzenia kosztorysów § Kompleksowy plan wydatków związany z przedsięwzięciem
6 D – analiza energetyczna
Zalety 6 D § Usprawnienie procesu przeprowadzania analizy energetycznej § Przeprowadzanie symulacji, na podstawie której można dokonywać zmian w projekcie § Analizy w „skali makro” (przepływ wiatru, nasłonecznienie, wzajemne oddziaływanie budynków)
7 D – zarządzanie
Zalety 7 D § Space Management – zarządzanie powierzchnią użytkową § Maintenance Management - zarządzanie pracami remontowymi, modernizacyjnymi oraz konserwacyjnymi

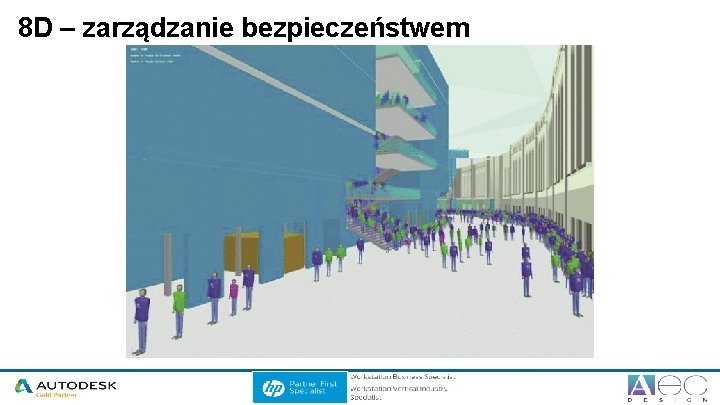

8 D – zarządzanie bezpieczeństwem

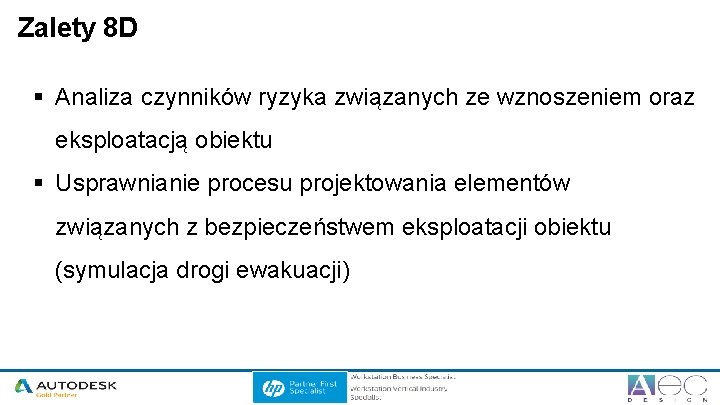

Zalety 8 D § Analiza czynników ryzyka związanych ze wznoszeniem oraz eksploatacją obiektu § Usprawnianie procesu projektowania elementów związanych z bezpieczeństwem eksploatacji obiektu (symulacja drogi ewakuacji)
Poziomy dojrzałości BIM
Poziomy dojrzałości BIM
Poziomy dojrzałości BIM Poziom 0 Jednobranżowe nieskoordynowane projekty 2 d Poziom 1 Jednobranżowe skoordynowane projekty 2 D i 3 D Poziom 2 Wspólny wielobranżowy model BIM Poziom 3 Zintegrowany model 3 D-7 D. Zarządzanie cyklem życia.
Poziomy szczegółowości LOD
System amerykański § Skrót LOD: Level of Development § Kto: Amerykański Instytut Architektów § Kiedy: 2008 r. § Poziomy: 100, 200, 300, 400, 500 § Aktualizacja: 2013 r – Poziom 350
System amerykański § LOD 100 – element modelu jest przedstawiony graficznie w ogólnym kształcie za pomocą symbolu § LOD 200 – element modelu jest przedstawiony graficznie w ogólnym kształcie z przybliżonymi informacjami dotyczącymi wielkości, kształtu, położenia, orientacji i ilości
System amerykański § LOD 300 – element modelu jest przedstawiony graficznie w odpowiadającym rzeczywistości kształcie wraz z dokładnymi informacjami dotyczącymi wielkości, kształtu, położenia, orientacji i ilości; § LOD 350 – cechy LOD 300 + określone są relacje elementu modelu z innymi elementami budynku;
System amerykański § LOD 400 – cechy LOD 350 + określone są cechy dotyczącymi produkcji, montażu, instalacji; § LOD 500 – element modelu jest zweryfikowany na budowie i odpowiada rzeczywistości pod względem wielkości, kształtu, położenia, orientacji i ilości
System amerykański
System amerykański
System amerykański
System brytyjski § Skrót LOD: Level of Definition § Level of Definition: Level of detail (LOD) + Level of information (LOI) § Kto: British Standard Institution (BSI) § Kiedy: 2013 r. § Poziomy: 1, 2, 3, 4, 5, 6, 7
System brytyjski
System brytyjski
Common Data Environment (CDE)
CDE (ang. Common Data Environment) - wspólna platforma danych która jest aktualnym źródłem informacji o projekcie. Platforma CDE służy do gromadzenia, zarządzania oraz rozpowszechniania zarówno graficznych, jak i niegraficznych danych.
Fazy CDE
Fazy CDE
Przykład CDE
Oprogramowanie BIM
Architektura Nazwa Producent Revit Autodesk Archi. CAD Graphisoft Allplan Architecture Nemetschek Vectorworks Architect Nemetschek Rhino 3 D Robert Mc. Neel & Associates
Konstrukcja Nazwa Producent Revit Autodesk Tekla Structures Trimble Pro. Structures, Pro. Concrete, Pro. Steel Bentley Advance Steel Autodesk
MEP Nazwa Producent Revit Autodesk Ar. CADia Instalacje INTERsoft DDS-CAD Datacomp
Infrastruktura Nazwa Producent Auto. CAD Civil 3 D Autodesk Open. Roads Designer Bentley Tekla Civil Trimble
Koordynacja, Symulacje, Analizy Nazwa Producent Navisworks Autodesk Tekla. BIMsight INTERsoft BIMvision Datacomp BIM 360 Autodesk Solibri Model Checker Solibri Vico Office Suite CONSTRUSOFT Synchro. LTD
Formaty BIM
Open BIM to uniwersalne podejście do współpracy przy projektowaniu, realizacji i eksploatacji budynków opartych na otwartych standardach oraz wymianie danych.
Open BIM - zalety § Open BIM wspiera przejrzysty, otwarty przepływ pracy, dzięki czemu projektanci mogą uczestniczyć w projekcie bez względu na używane przez nich narzędzia. § Mali i duzi przedsiębiorcy mogą uczestniczyć w fazie projektowania i używać oprogramowania najodpowiedniejszego dla nich.

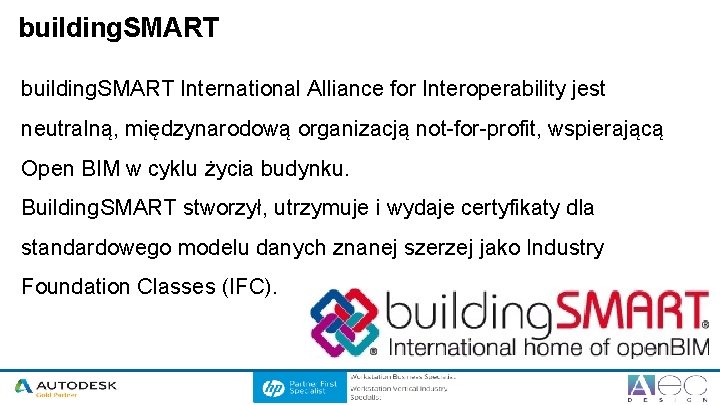

building. SMART International Alliance for Interoperability jest neutralną, międzynarodową organizacją not-for-profit, wspierającą Open BIM w cyklu życia budynku. Building. SMART stworzył, utrzymuje i wydaje certyfikaty dla standardowego modelu danych znanej szerzej jako Industry Foundation Classes (IFC).
Formaty
