Techniek Periode 1 les 1 Gereedschapskennis
Aftrap
Schuifmaat Een schuifmaat of schuifpasser is een meetinstrument waarmee buitenmaten, binnenmaten en dieptematen kunnen worden gemeten. Dit gebeurt met aanmerkelijk grotere nauwkeurigheid dan met een liniaal of duimstok. De gebruikelijke schuifmaten hebben een meetnauwkeurigheid van 1/10 of 1/20 mm.
Een schuifmaat bestaat uit: Vast gedeelte Op het vaste gedeelte zit een meetlat of liniaal welke in millimeter verdeeld. Aan een uiteinde bevinden zich aan weerskanten een kleine en een grote meetbek. Kleine meetbek Grote meetbek meetlat
Een schuifmaat bestaat uit: Slede Op het vaste gedeelte met de meetlat zit een verschuifbaar gedeelte Op deze slede zitten aan weerskanten een losse buiten en binnenbek Het gedeelte waar het meetresultaat afgelezen kan worden heet bij een analoge schuifmaat de nonius. Losse binnenbek Nonius Losse buitenbek
Een schuifmaat bestaat uit: Nonius De meetwaarde van een analoge schuifmaat bepaal je door de afgelezen waarde van de maatverdeling en de waarde van de nonius bij elkaar op te tellen. Je leest de nonius af op de plaats waar een streepje van de nonius precies in het verlengde van een streepje van de maatverdeling ligt. Nonius
Een schuifmaat bestaat uit: Meetpen of dieptepen Het schuifmaat kan ook als diepteschuifmaat gebruikt worden. Aan het andere uiteinde verschijnt bij het schuiven van het losse gedeelte een meetpen. Hiermee kunnen dieptematen gemeten worden. Diepte pen
Schuifmaat
Nonius Rem Vaste bek Liniaal Verschuifbare bek
Maatlat Maten in millimeters Centimeter Millimeter
Schuifmaat Maten in millimeters tienden millimeters vijfhonderdste millimeters

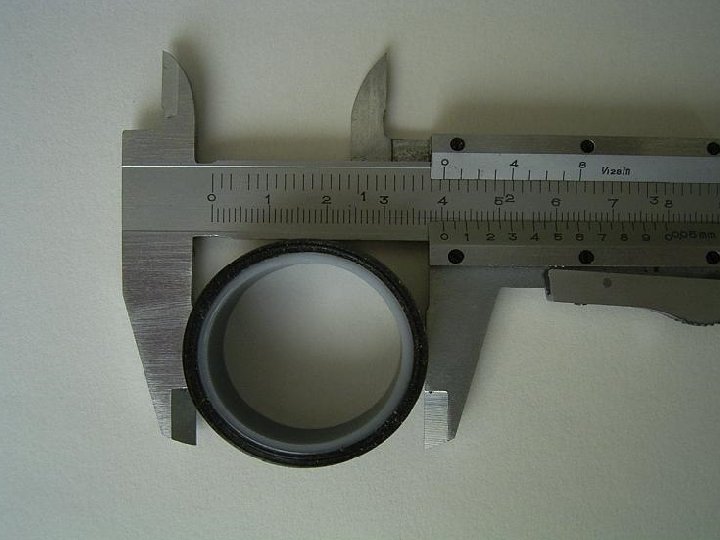

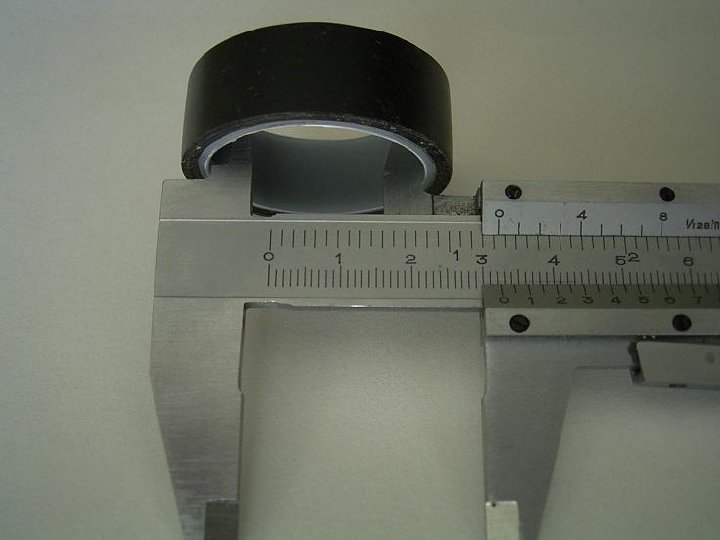

Meten van een binnenmaat Meten van een buitenmaat

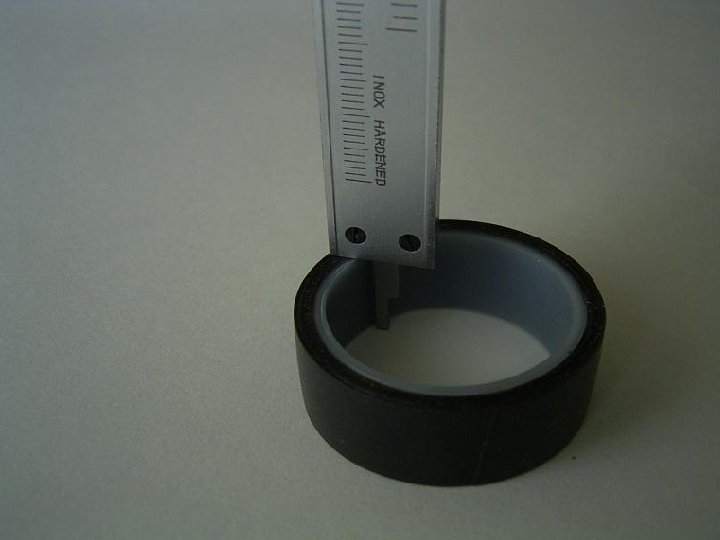

Meten van een dieptemaat
Meten: De nul van de nonius staat over de 10 millimeter
De vijf op de nonius staat gelijk met een streepje op de liniaal De schuifmaat geeft nu 10, 5 millimeter aan!
Schuifmaat
Opdrachten Klik op onderstaande link. Bekijk het filmpje en maak de opdrachten. Klik op het eind op de blauwe link en oefen verder https: //maken. wikiwijs. nl/97449/Schuifmaat
