Techniczne Przygotowanie Produkcji Stanowi jeden z podstawowych moduw

Techniczne Przygotowanie Produkcji Stanowi jeden z podstawowych modułów systemu obsługi produkcji, zapewnia pełną obsługę informacji związanych z: • określaniem danych o wyrobie, półprodukcie, detalu, surowcu, materiale handlowym (kartoteka indeksów materiałowych), • ustalaniem marszrut technologicznych (kartoteka operacji technologicznych), • definiowaniem rozwinięcia konstrukcyjnego wyrobu w postaci struktury drzewiastej, • kalkulowaniem kosztów wytworzenia wyrobów finalnych i półproduktów. 1

Struktura ERP: 2

Moduł-Techniczne przygotowanie produkcji: 3

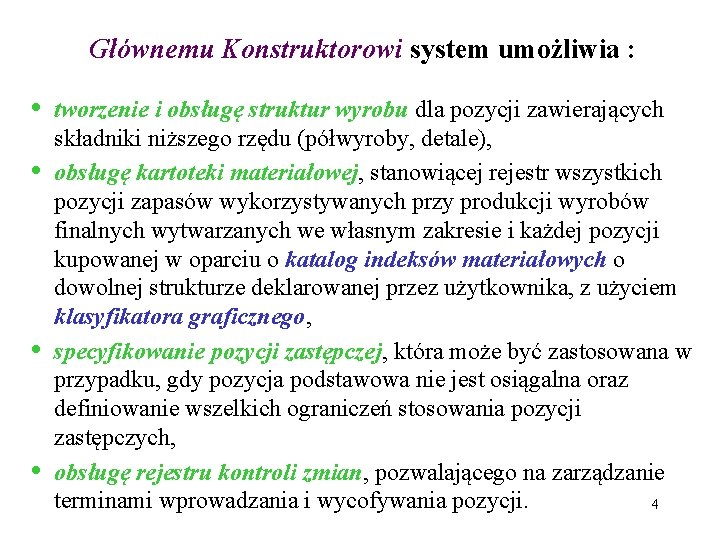

Głównemu Konstruktorowi system umożliwia : • • tworzenie i obsługę struktur wyrobu dla pozycji zawierających składniki niższego rzędu (półwyroby, detale), obsługę kartoteki materiałowej, stanowiącej rejestr wszystkich pozycji zapasów wykorzystywanych przy produkcji wyrobów finalnych wytwarzanych we własnym zakresie i każdej pozycji kupowanej w oparciu o katalog indeksów materiałowych o dowolnej strukturze deklarowanej przez użytkownika, z użyciem klasyfikatora graficznego, specyfikowanie pozycji zastępczej, która może być zastosowana w przypadku, gdy pozycja podstawowa nie jest osiągalna oraz definiowanie wszelkich ograniczeń stosowania pozycji zastępczych, obsługę rejestru kontroli zmian, pozwalającego na zarządzanie terminami wprowadzania i wycofywania pozycji. 4

Kartoteka indeksów materiałowych - rejestr wszystkich pozycji, które podlegają kontroli w danym przedsiębiorstwie, służy do informowania systemu o istnieniu danej pozycji. Dla każdej pozycji w kartotece materiałowej można zdefiniować jej strukturę konstrukcyjną – zestawienie wszystkich składników do montażu, specyfikującą wymagane ilości każdego składnika oraz związki i zależności między nimi. Procedura kontroli zmian konstrukcyjnych – do wprowadzania nowych wyrobów lub modyfikowania istniejących, które są zapisywane są w rejestrze zmian konstrukcyjno technologicznych. 5

Funkcje Głównego Technologa związane z projektowaniem procesów technologicznych: • definiowanie zasobów, stanowisk roboczych, marszrut i operacji technologicznych, • dokonywanie zmian w marszrutach technologicznych, operacjach i zasobach, • przeglądanie wytwarzanych pozycji i pozycji zastępczych, • przeglądanie struktur wyrobu wytwarzanych pozycji. 6

System umożliwia rejestrację marszrut technologicznych z uwzględnieniem lokalizacji wytwarzania produktów (wiele miejsc wytwarzania tego samego produktu). Marszruta technologiczna określa kolejność operacji i wskazuje wydziały produkcyjne zaangażowane w wytwarzanie danej pozycji. Operacje są dającymi się zidentyfikować zadaniami wykonywanymi w trakcie wytwarzania pozycji. Każda operacja ma miejsce na określonym stanowisku roboczym i wykorzystuje właściwe dla niej zasoby. 7

Kartoteki > Indeksów: 8

Edycja indeksów materiałowych – Dane główne: np. grupa kalkulacyjna jednostki miary gabaryty ciężar 9

Edycja indeksu materiałowego - zakup: Polska Klasyfikacja Wyrobów i Usług 10

Edycja indeksu materiałowego – sprzedaż: 11

Edycja indeksu materiałowego - produkcja: 12

Edycja indeksu materiałowego - normy materiałowe: do zbudowania drzewiastej struktury rozwinięcia konstrukcyjnego wyrobu 13

Edycja normy materiałowej: 14

Edycja indeksu materiałowego – operacje technologiczne: pozwala zbudować strukturę marszruty technologicznej 15

Edycja operacji technologicznych dla wyrobu: 16

Edycja indeksu materiałowego - struktura: - materiał (surowiec) - nie posiada składników niższego rzędu - półwyrób - posiada składniki niższego rzędu - składnik (materiał/półwyrób) opcjonalny - posiadający zamienniki - półwyrób wytwarzany w kooperacji 17

Edycja indeksu materiałowego – marszruta: - operacja do wykonania - półwyrób 18

Edycja indeksu materiałowego - kalkulacja: 19

Edycja indeksu materiałowego - cykl produkcyjny: 20

Struktura materiałowa Biurka złożonego K-4 : Lp. Indeks Nazwa materiału Jedn. Miary Norma netto Norma brutto 01. BL 001 Blat biurka SZT 1 1 01. MAT 001 Płyta wiórowa typ A M 2 1, 48 1, 63 02. BO 001 Ścianka boczna SZT 2 2 02. 01. MAT 002 Płyta wiórowa typ B M 2 1, 86 2, 01 03. BO 002 Ścianka tylna SZT 1 1 03. 01. MAT 002 Płyta wiórowa typ B M 2 2 2, 15 04. MAT 003 Kołki do drewna 5 x 15 SZT 30 30 05. SZ 001 Szuflada SZT 3 3 05. 01. MAT 001 Płyta wiórowa typ A M 2 0, 45 0, 49 05. 02. MAT 002 Płyta wiórowa typ B M 2 1, 12 1, 24 05. 03. MAT 007 Wkręty 5 x 15 SZT 8 8 05. 04. MAT 003 Kołki do drewna 5 x 15 SZT 5 5 06. NO 001 Nogi biurka SZT 4 4 06. 01. MAT 008 Materiał 0008 0, 34 0, 442 07. BIURKO 1 K Kooperacja do biurka 1 1 M SZT 21

Specyfikacja technologiczna: Lp. Indeks Nazwa operacji op-01 M 001 Montowanie op-02 M 001 Przyjęcie z kooperacji op-03 M 001 Pakowanie 01. BL 001 Blat biurka tpz tj. pracownika tj. maszyny 0, 1 0, 7 0 0, 1 2, 3 10 10 SZT 01. op-01 M 002 Cięcie 0, 2 0, 15 01. op-02 M 006 Wiercenie otworów 0, 3 0, 1 0, 4 01. op-03 M 005 Lakierowanie 0, 5 0, 35 02. Ścianka boczna 20 20 BO 001 SZT 02. op-01 M 002 Cięcie 0, 2 0, 15 02. op-02 M 006 Wiercenie otworów 0, 3 0, 1 0, 4 02. op-03 M 005 Lakierowanie 0, 5 0, 35 22

Specyfikacja technologiczna cd: Lp. 03. Indeks BO 002 Nazwa operacji Ścianka tylna tpz tj. pracownika tj. maszyny SZT 10 10 03. op-01 M 002 Cięcie 0, 02 0, 0015 03. op-02 M 006 Wiercenie otworów 0, 13 0, 001 0, 004 03. op-03 M 005 Lakierowanie 0, 15 0, 0035 05. Szuflada 30 30 SZ 001 SZT 05. op-01 M 002 Cięcie 0, 2 0, 15 05. op-02 M 006 Wiercenie otworów 0, 3 0, 1 0, 4 05. op-03 M 005 Lakierowanie 0, 5 0, 35 05. op-04 M 001 Montowanie 0, 1 0, 2 0, 4 06. Nogi biurka 40 40 NO 001 SZT 06. op-01 M 004 Toczenie 0, 1 0, 4 06. op-02 M 005 Lakierowanie 0, 5 0, 35 23

Ceny Materiałów: Lp. Indeks Nazwa materiału Cena jedn. 05. 01. MAT 001 Płyta wiórowa typ A 12, 00 zł 05. 02. MAT 002 Płyta wiórowa typ B 13, 00 zł 05. 04. MAT 003 Kołki do drewna 5 x 15 0, 09 zł 05. 03. MAT 007 Wkręty 5 x 15 0, 15 zł 06. 01. MAT 008 Materiał 0008 2, 40 zł 24

Dane materiałowe : 25

Dane o operacjach technologicznych: 26

Wyroby w kartotece indeksów materiałowych: 27

Struktura indeksów materiałowych: 28

Marszruta: 29

Rodzaje kosztów w słowniku własnym: 30

Techniczny koszt wytworzenia biurka : 31

Obliczony całkowity czas wytworzenia: 32

Literatura : 1. Durlik I. : Inżynieria Zarządzania. Strategia i Projektowanie Systemów Produkcyjnych, część I i II, Agencja Wydawnicza Placet. Warszawa 1996. 2. Mleczko J. , Szczotka A. , Matusze J. , Rekord – Manager Oprogramowanie integrujące przebieg procesów produkcyjnych, Politechnika Łódzka filia w Bielsku – Białej, Bielsko-Biała 2000. 3. Muhlemann P. A. , Oakland J. S. , Lockyer K. G. , Zarządzanie. Produkcja i Usługi, PWN, Warszawa, 1995. Rozdziały 15 -30. 4. Wróblewski K. J. , Podstawy Sterowania Przepływem Produkcji, WNT, Warszawa, 1993. 33
