Technické zariadenia budov 11. cvičenie

OBSAH 11. CVIČENIA 1. Plynovodná prípojka 2. Plynovod v budove 3. Dimenzovanie OPZ

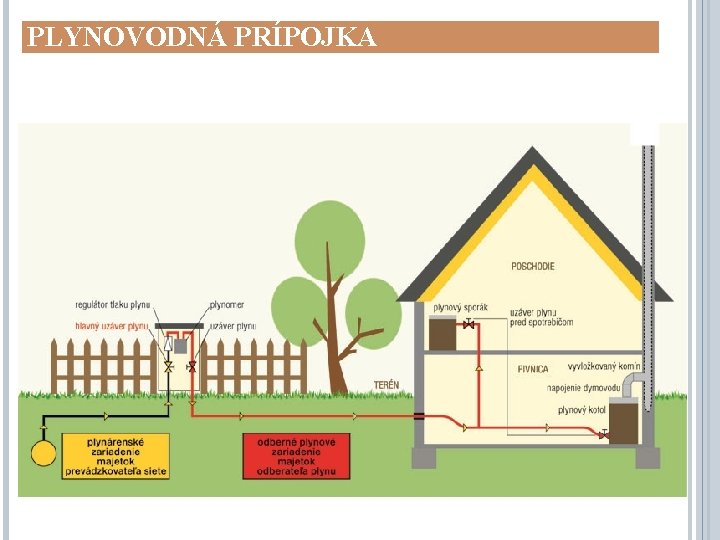

PLYNOVODNÁ PRÍPOJKA ZÁSADY NÁVRHU plynovod sa ukladá so sklonom podľa terénu, pričom sklon nesmie byť menší ako 0, 2% a väčší ako 25% prípojky sa spádujú do verejného plynovodu, na ktorý sú napojené kolmo k osi krytie plynovodu je od 0, 8 m do 1. 2 m a maximálne 1, 5 m Minimálna menovitá svetlosť: DN 25 do 5 k. Pa (nízky tlak) pre oceľové rúry a D 32 mm pre PE rúry DN 15 nad 5 k. Pa do 0, 4 MPa (stredný tlak) a D 20 mm pre PE rúry

PLYNOVODNÁ PRÍPOJKA Zdroj: Výkres Javorský M. TZB I. 2012/2013 Zdroj: TZB I. Cvičenia 2013/2014

PLYNOVODNÁ PRÍPOJKA

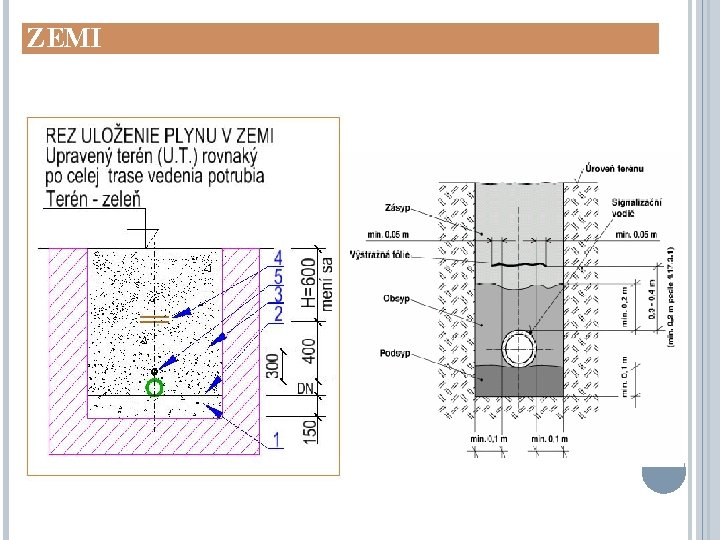

PLYNOVODNÁ PRÍPOJKA – ULOŽENIE V ZEMI

HLAVNÝ UZÁVER PLYNU HUP miesto osadenia určuje dodávateľ plynu spravidla: v plynomernej skrini v rámci oplotenia v plynomernej skrini vo výklenku fasády zemná súprava - len so schválením plynární vnútri budovy - výnimočne, so schválením plynární

HLAVNÝ UZÁVER PLYNU NESMIE SA UMIESTNIŤ v zhromažďovacom priestore v obývacej miestnosti v kúpeľni, na toalete, v práčovni v kotolni v chránených únikových chodbách v skladoch potravín, alebo horľavých látok, horľavých kvapalín v šachtách všetkých druhov v kolektoroch v technických podlažiach a v garážach

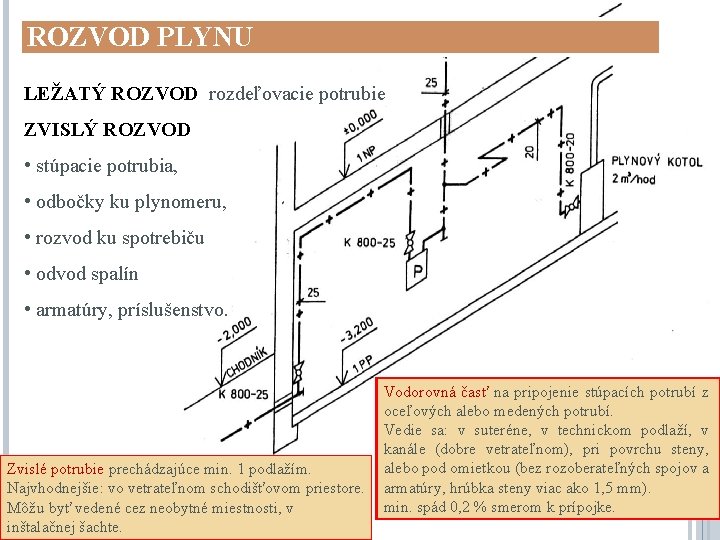

ROZVOD PLYNU LEŽATÝ ROZVOD rozdeľovacie potrubie ZVISLÝ ROZVOD • stúpacie potrubia, • odbočky ku plynomeru, • rozvod ku spotrebiču • odvod spalín • armatúry, príslušenstvo. Zvislé potrubie prechádzajúce min. 1 podlažím. Najvhodnejšie: vo vetrateľnom schodišťovom priestore. Môžu byť vedené cez neobytné miestnosti, v inštalačnej šachte. Vodorovná časť na pripojenie stúpacích potrubí z oceľových alebo medených potrubí. Vedie sa: v suteréne, v technickom podlaží, v kanále (dobre vetrateľnom), pri povrchu steny, alebo pod omietkou (bez rozoberateľných spojov a armatúry, hrúbka steny viac ako 1, 5 mm). min. spád 0, 2 % smerom k prípojke.

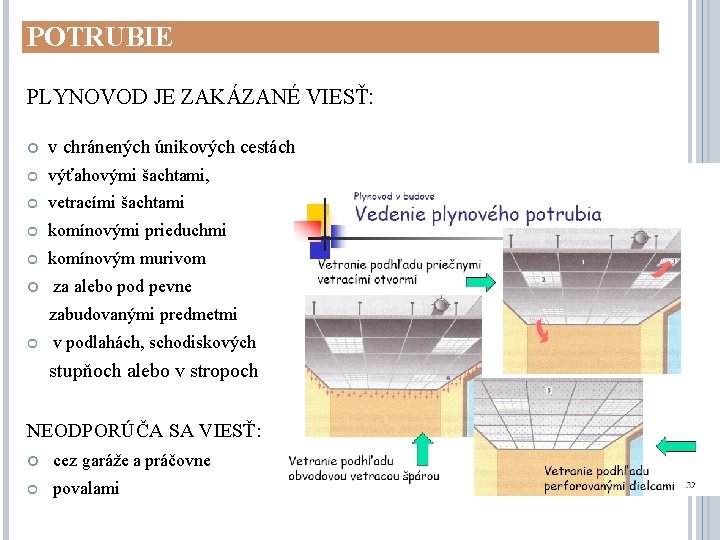

LEŽATÝ ROZVOD – ROZDEĽOVACIE POTRUBIE PLYNOVOD JE ZAKÁZANÉ VIESŤ: v chránených únikových cestách výťahovými šachtami, vetracími šachtami komínovými prieduchmi komínovým murivom za alebo pod pevne zabudovanými predmetmi v podlahách, schodiskových stupňoch alebo v stropoch NEODPORÚČA SA VIESŤ: cez garáže a práčovne povalami

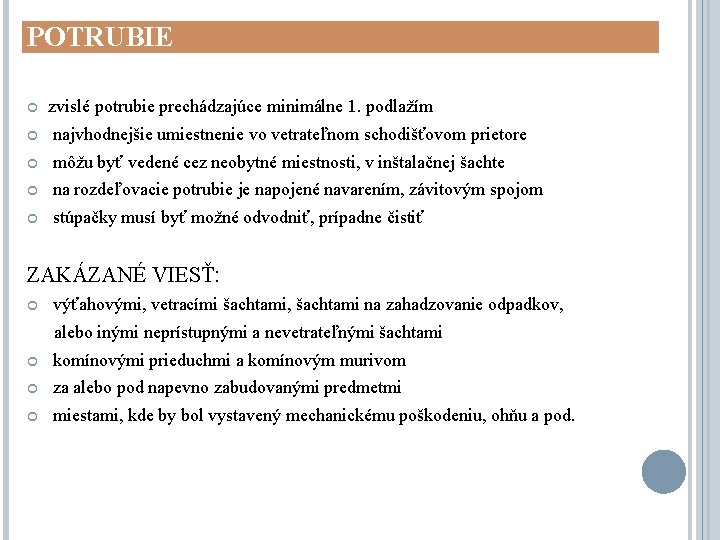

LEŽATÝ ROZVOD – ROZDEĽOVACIE POTRUBIE zvislé potrubie prechádzajúce minimálne 1. podlažím najvhodnejšie umiestnenie vo vetrateľnom schodišťovom prietore môžu byť vedené cez neobytné miestnosti, v inštalačnej šachte na rozdeľovacie potrubie je napojené navarením, závitovým spojom stúpačky musí byť možné odvodniť, prípadne čistiť ZAKÁZANÉ VIESŤ: výťahovými, vetracími šachtami, šachtami na zahadzovanie odpadkov, alebo inými neprístupnými a nevetrateľnými šachtami komínovými prieduchmi a komínovým murivom za alebo pod napevno zabudovanými predmetmi miestami, kde by bol vystavený mechanickému poškodeniu, ohňu a pod.

ROZVOD K SPOTREBIČOM označuje sa ako potrubie, ktoré končí uzáverom pred spotrebičom vedie sa viditeľne, voľne v spáde 0, 2 % k spotrebiču pred každým spotrebičom – uzáver vzdialenosť uzáveru nesmie byť väčšia ako 1, 5 m od spotrebiča a musí byť v tej istej miestnosti pripojenie spotrebičov napevno, pružné

CHRÁNIČKY PLYNOVÉHO POTRUBIA Prechod plynovodu cez stavebné konštrukcie je nutné previesť pomocou ochrannej rúry - chráničky, presahujúcej najmenej 5 mm stavebnú konštrukciu. Zásady uloženia potrubia v chráničke: ! - chránička musí byť napevno zabudovaná ! - potrubie uložiť centricky ! - v chráničke nesmie byť žiadny spoj ! - chránička musí byť chránená proti korózii ! - dutinu vyplniť elastickou hmotou

ROZVODY V BUDOVE

ROZVODY V BUDOVE - AXONOMETRIA

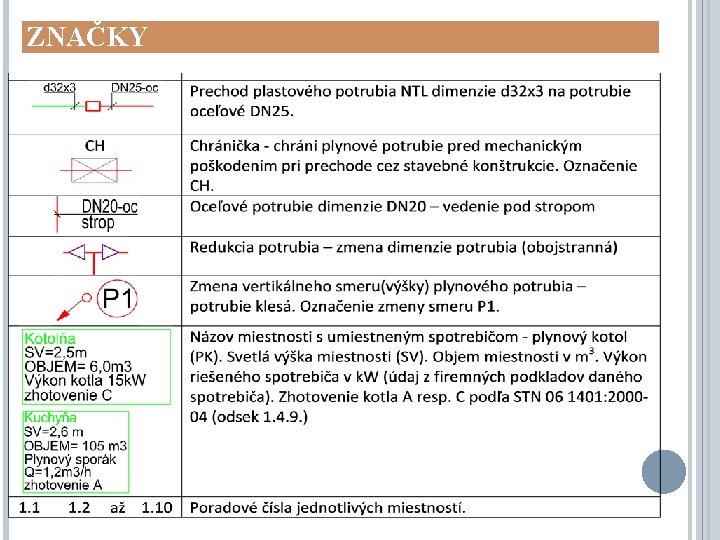

ZNAČKY

ZNAČKY

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE TPP 704 01 1. Na schéme plynovodu sa označia úseky, kde dochádza k zmene príkonu (spotreby) plynu 2. Stanoví sa menovitý príkon Qj (súčet príkonov všetkých spotrebičov pripojených v danom úseku)

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE TPP 704 01 3. Podľa druhu a počtu spotrebičov pripojených v danom úseku sa stanovia koeficienty súčasnosti kj podľa tabuľky

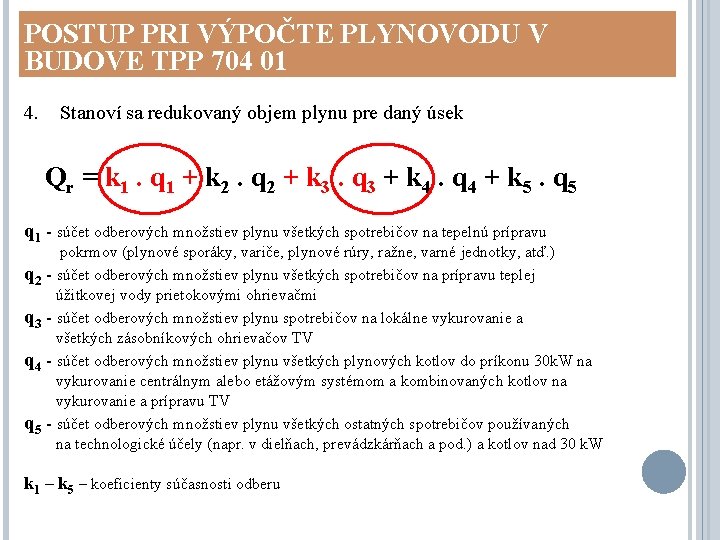

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE TPP 704 01 4. Stanoví sa redukovaný objem plynu pre daný úsek Qr = k 1. q 1 + k 2. q 2 + k 3. q 3 + k 4. q 4 + k 5. q 5 q 1 - súčet odberových množstiev plynu všetkých spotrebičov na tepelnú prípravu pokrmov (plynové sporáky, variče, plynové rúry, ražne, varné jednotky, atď. ) q 2 - súčet odberových množstiev plynu všetkých spotrebičov na prípravu teplej úžitkovej vody prietokovými ohrievačmi q 3 - súčet odberových množstiev plynu spotrebičov na lokálne vykurovanie a všetkých zásobníkových ohrievačov TV q 4 - súčet odberových množstiev plynu všetkých plynových kotlov do príkonu 30 k. W na vykurovanie centrálnym alebo etážovým systémom a kombinovaných kotlov na vykurovanie a prípravu TV q 5 - súčet odberových množstiev plynu všetkých ostatných spotrebičov používaných na technologické účely (napr. v dielňach, prevádzkárňach a pod. ) a kotlov nad 30 k. W k 1 – k 5 – koeficienty súčasnosti odberu

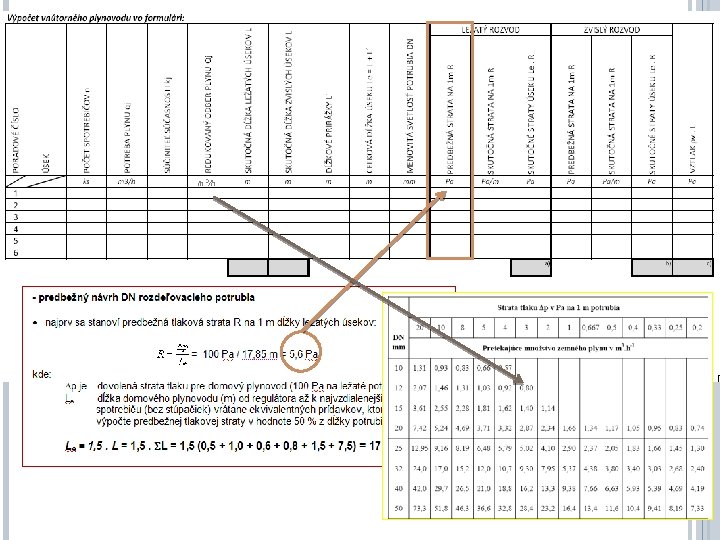

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE TPP 704 01 5. 6. Stanoví sa skutočná dĺžka potrubia daného úseku L (m) Stanoví sa predbežná strata tlaku R v Pa na 1 m dĺžky daného úseku R = Δp / Le Δp – dovolená strata tlaku pre domový plynovod ( 100 Pa na rozdeľovacie potrubie a 50 Pa na prípojku) Le – dĺžka domového plynovodu (m) od regulátora až k najvzdialenejšiemu spotrebiču (bez stúpačiek) vrátane ekvivalentných prídavkov, ktoré sa určia pri výpočte predbežnej tlakovej straty v hodnote 50 % z dĺžky potrubia t. j. : Le = 1, 5. L (v Zadaní č. 4 použiť pre výpočet Le výpočet v bode 8. )

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE TPP 704 01 7. Svetlosť domového plynovodu sa určí podľa predbežnej straty tlaku R v Pa na 1 m tak, že sa pomocou tabuľky nájde najbližšia strata a zodpovedajúce R a pod touto hodnotou sa nájde najbližšia vyššia hodnota redukovaného objemu plynu a tomu zodpovedajúca svetlosť daného úseku D a zodpovedajúce DN Stanovenie svetlosti potrubia v domových plynovodov na zemný plyn

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE TPP 704 01 8. n Určí sa ekvivalentná dĺžka Le potrubia v (m) ako súčet ekvivalentných prídavkov na tvarovky a armatúry v danom úseku, t. j. Le = L + (0, 6 x n) počet prídavkov podľa Tabuľky 1

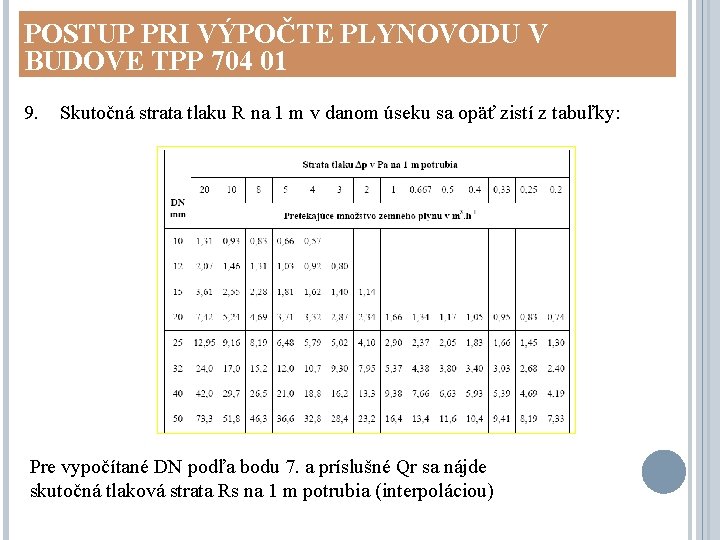

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE TPP 704 01 9. Skutočná strata tlaku R na 1 m v danom úseku sa opäť zistí z tabuľky: Pre vypočítané DN podľa bodu 7. a príslušné Qr sa nájde skutočná tlaková strata Rs na 1 m potrubia (interpoláciou)

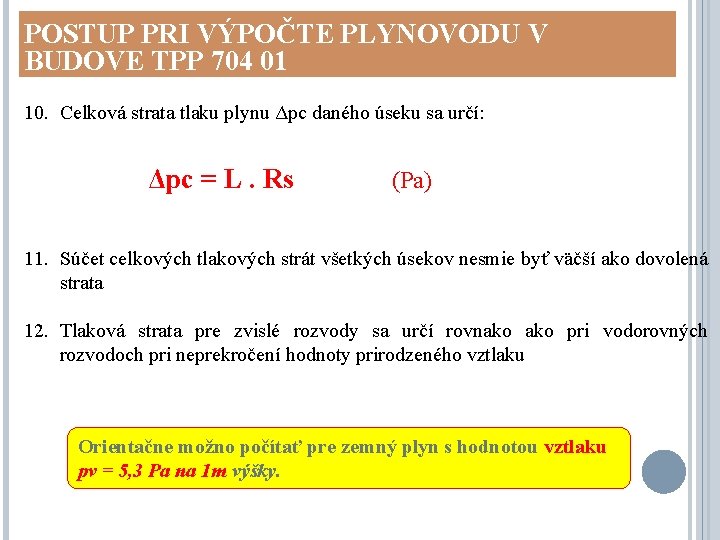

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE TPP 704 01 10. Celková strata tlaku plynu Δpc daného úseku sa určí: Δpc = L. Rs (Pa) 11. Súčet celkových tlakových strát všetkých úsekov nesmie byť väčší ako dovolená strata 12. Tlaková strata pre zvislé rozvody sa určí rovnako pri vodorovných rozvodoch pri neprekročení hodnoty prirodzeného vztlaku Orientačne možno počítať pre zemný plyn s hodnotou vztlaku pv = 5, 3 Pa na 1 m výšky.

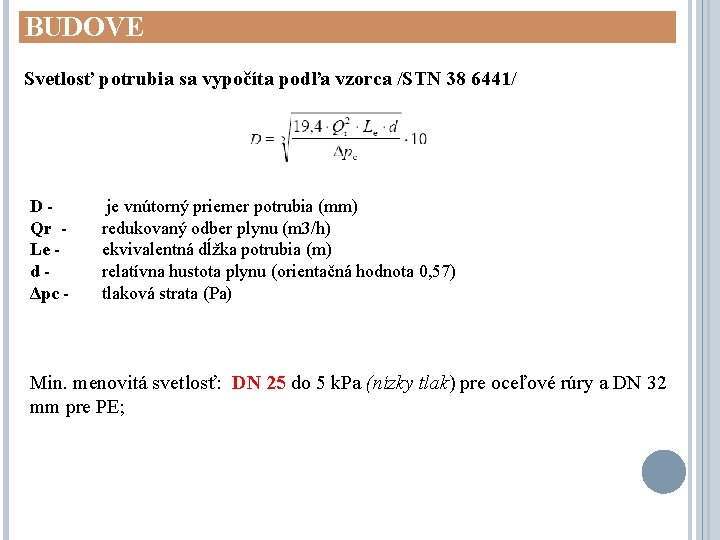

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE Svetlosť potrubia sa vypočíta podľa vzorca /STN 38 6441/ DQr Le dΔpc - je vnútorný priemer potrubia (mm) redukovaný odber plynu (m 3/h) ekvivalentná dĺžka potrubia (m) relatívna hustota plynu (orientačná hodnota 0, 57) tlaková strata (Pa) Min. menovitá svetlosť: DN 25 do 5 k. Pa (nízky tlak) pre oceľové rúry a DN 32 mm pre PE;

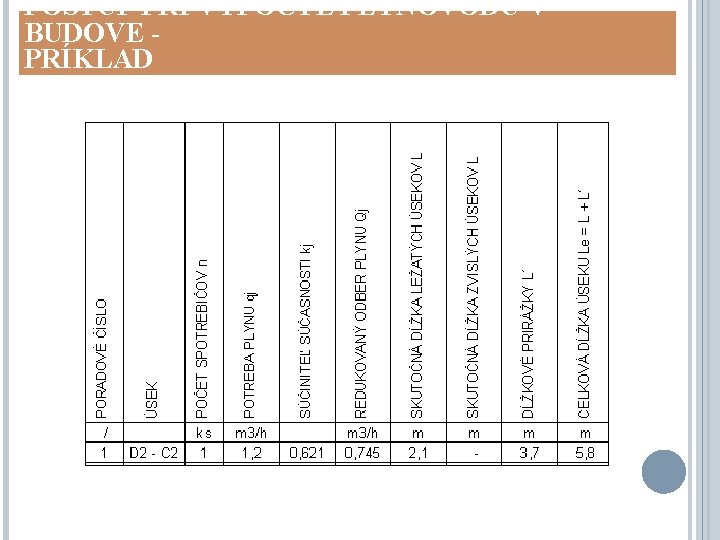

POSTUP PRI VÝPOČTE PLYNOVODU V BUDOVE - PRÍKLAD

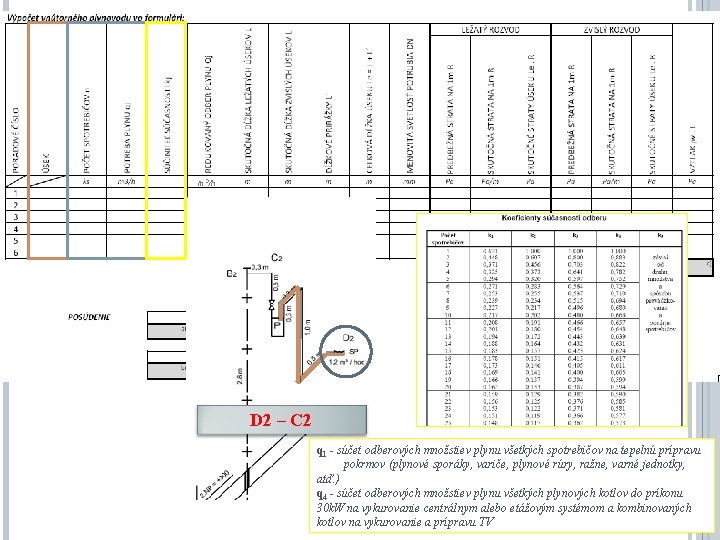

m 3/h D 2 – C 2 q 1 - súčet odberových množstiev plynu všetkých spotrebičov na tepelnú prípravu pokrmov (plynové sporáky, variče, plynové rúry, ražne, varné jednotky, atď. ) q 4 - súčet odberových množstiev plynu všetkých plynových kotlov do príkonu 30 k. W na vykurovanie centrálnym alebo etážovým systémom a kombinovaných kotlov na vykurovanie a prípravu TV

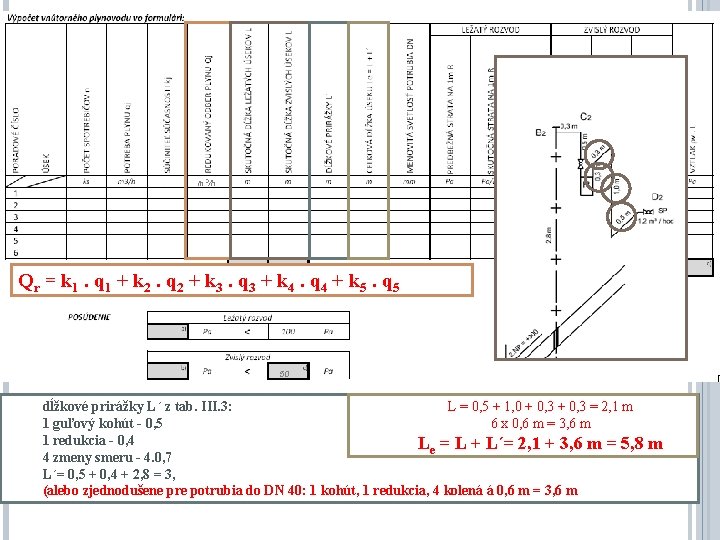

m 3/h Qr = k 1. q 1 + k 2. q 2 + k 3. q 3 + k 4. q 4 + k 5. q 5 50 L = 0, 5 + 1, 0 + 0, 3 = 2, 1 m dĺžkové prirážky L´ z tab. III. 3: 6 x 0, 6 m = 3, 6 m 1 guľový kohút - 0, 5 1 redukcia - 0, 4 Le = L + L´= 2, 1 + 3, 6 m = 5, 8 m 4 zmeny smeru - 4. 0, 7 L´= 0, 5 + 0, 4 + 2, 8 = 3, (alebo zjednodušene pre potrubia do DN 40: 1 kohút, 1 redukcia, 4 kolená á 0, 6 m = 3, 6 m

m 3/h

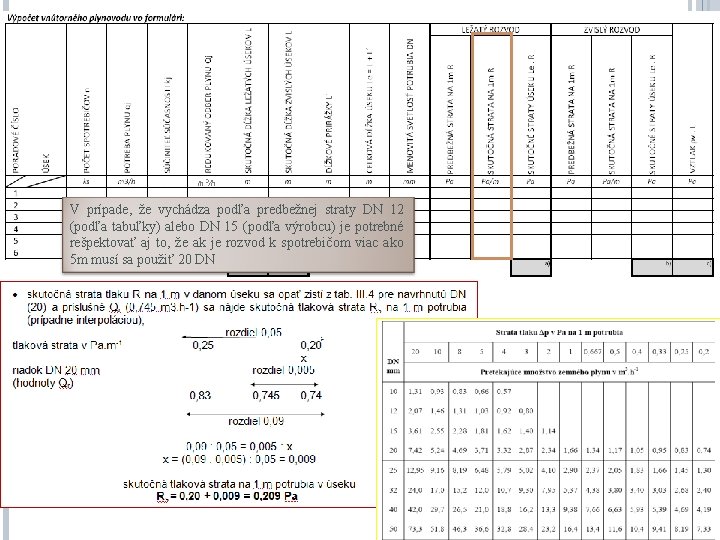

m 3/h V prípade, že vychádza podľa predbežnej straty DN 12 (podľa tabuľky) alebo DN 15 (podľa výrobcu) je potrebné rešpektovať aj to, že ak je rozvod k spotrebičom viac ako 5 m musí sa použiť 20 DN

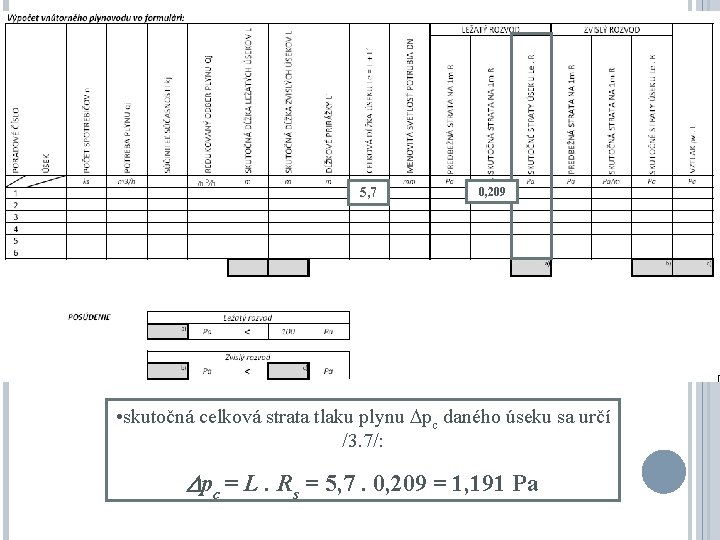

m 3/h 5, 7 0, 209 • skutočná celková strata tlaku plynu pc daného úseku sa určí /3. 7/: pc = L. Rs = 5, 7. 0, 209 = 1, 191 Pa

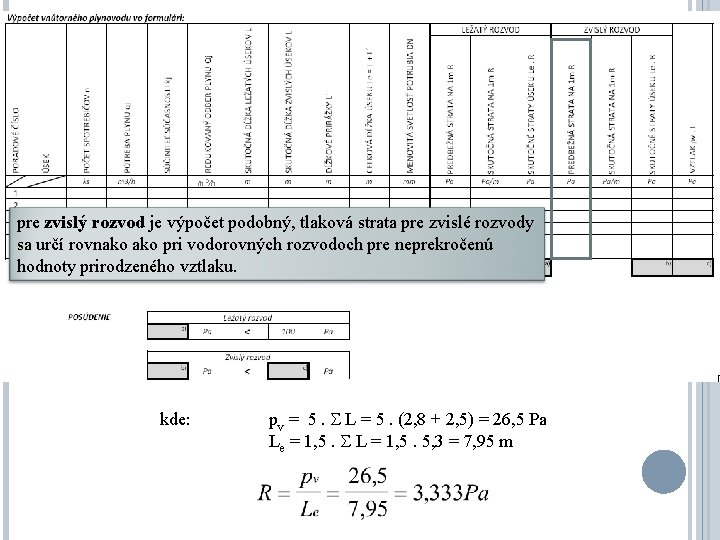

m 3/h pre zvislý rozvod je výpočet podobný, tlaková strata pre zvislé rozvody sa určí rovnako pri vodorovných rozvodoch pre neprekročenú hodnoty prirodzeného vztlaku. kde: pv = 5. L = 5. (2, 8 + 2, 5) = 26, 5 Pa Le = 1, 5. L = 1, 5. 5, 3 = 7, 95 m

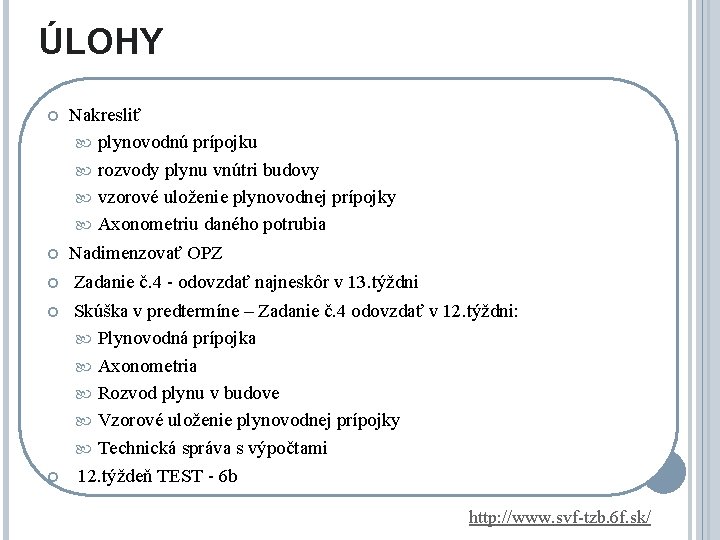

ÚLOHY Nakresliť plynovodnú prípojku rozvody plynu vnútri budovy vzorové uloženie plynovodnej prípojky Axonometriu daného potrubia Nadimenzovať OPZ Zadanie č. 4 - odovzdať najneskôr v 13. týždni Skúška v predtermíne – Zadanie č. 4 odovzdať v 12. týždni: Plynovodná prípojka Axonometria Rozvod plynu v budove Vzorové uloženie plynovodnej prípojky Technická správa s výpočtami 12. týždeň TEST - 6 b http: //www. svf-tzb. 6 f. sk/
