TECHNICKÉ PROSTRIEDKY ELEKTRONICKEJ POŽIARNEJ SIGNALIZÁCIE (EPS) Zariadenie EPS chápeme ako súbor hlásičov požiaru, ústrední a doplňujúcich zariadení, ktorý slúži na preventívnu ochranu objektov pred požiarmi tak, že akusticky alebo opticky signalizuje výskyt požiaru. Funkcie EPS sú : - podávať informácie o požiarne nebezpečnej situácii na určené miesta, - ovládať zariadenia, ktoré bránia rozšíreniu požiaru resp. sami vykonávajú hasiaci zásah, - zaznamenať informáciu o stavoch signalizovaných ústredňou EPS. 1

Systémy EPS podliehajú schvaľovaniu a dohľad nimi ma Hasičský zbor SR ako výkonný orgán Ministerstva vnútra SR. Základná zostava systému EPS sa skladá z : - hlásičov požiaru, - hlásičových liniek, - riadiacich jednotiek, - signalizačných liniek, - doplňujúcich zariadení (signalizačné zariadenie, zariadenie diaľkového prenosu, ovládacie panely a pod. ) 2

ÚSTREDNE EPS sústreďujú informácie zo všetkých hlásičov k systému pripojených. Podľa programu a nastavenia, ústredne spracovávajú informácie a reagujú na ne vyhlásením požiarneho poplachu alebo signalizáciou poruchy, prenosom signálu na PCO, aktiváciou samočinných hasiacich zariadení, uzavretím požiarnych uzáverov, prerušením prívodu prúdu do elektromagnetov uzatvárajúcich príp. otvárajúcich dvere v únikových cestách atď. , 3

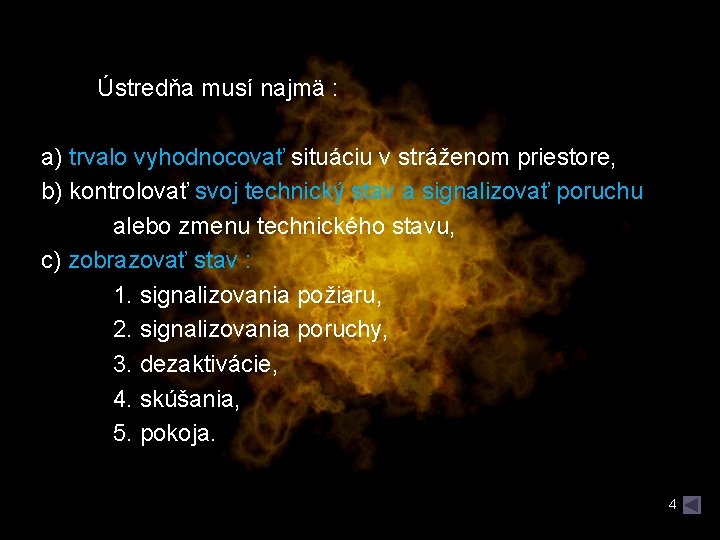

Ústredňa musí najmä : a) trvalo vyhodnocovať situáciu v stráženom priestore, b) kontrolovať svoj technický stav a signalizovať poruchu alebo zmenu technického stavu, c) zobrazovať stav : 1. signalizovania požiaru, 2. signalizovania poruchy, 3. dezaktivácie, 4. skúšania, 5. pokoja. 4

Podľa druhu funkcie v systéme ich delíme na : - hlavné – centrálne (centralizovaný systém), - vedľajšie – tie plnia niektoré funkcie samostatne a následné sú pripojené na ďalšie vedľajšie alebo na hlavnú ústredňu. Riadiace jednotky pri svojej činnosti rozoznávajú denný a nočný režim. To ma za úlohu zvýšiť citlivosť systému počas doby kedy nie je dôvod vzniku prevádzkových výparov, dymu a žiarenia. riadiace jednotky s obslužným terminálom klasická riadiaca jednotka Riadiace jednotky EPS 5

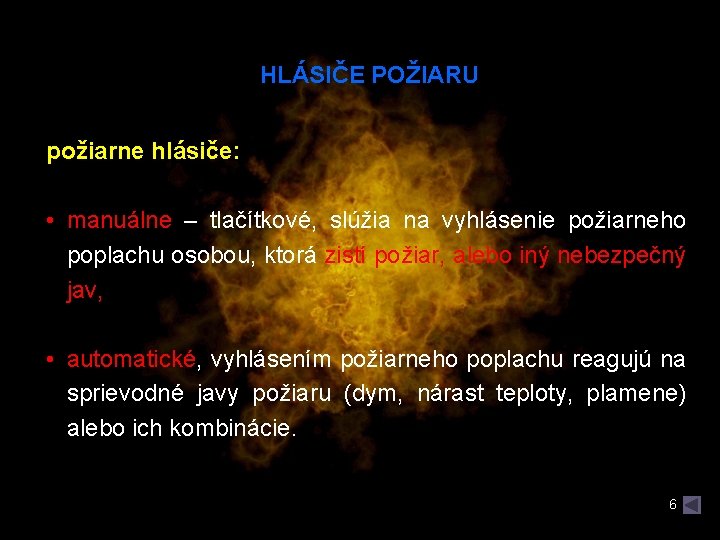

HLÁSIČE POŽIARU požiarne hlásiče: • manuálne – tlačítkové, slúžia na vyhlásenie požiarneho poplachu osobou, ktorá zistí požiar, alebo iný nebezpečný jav, • automatické, vyhlásením požiarneho poplachu reagujú na sprievodné javy požiaru (dym, nárast teploty, plamene) alebo ich kombinácie. 6

Tlačidlové hlásiče sú určené pre manuálne ohlásenie požiaru osobou, ktorá požiar spozoruje. Vyhlásenie požiaru sa uskutoční stlačením tlačidla po rozbití krycieho skla. Po odovzdaní signálu ústredni, táto spätne signalizuje ohlasovateľovi (rozsvietením kontrolky) priatie signálu. Do kľukovej polohy sa snímač vráti až po vymenený skla. Testovanie hlásiča sa robí za pomoci špeciálneho kľúča (nie je nutné rozbíjať sklo). Tlačidlový hlásič 7

Automatické hlásiče sa uvádzajú do činnosti pri dosiahnutí hraničnej hodnoty meraného parametra. Podľa sledovaného parametra ich delíme na : tepelné hlásiče – tie reagujú na výšku teploty v okolí snímača, tepelné rozdiely a rýchlosť nárastu tepla. Princíp spočíva v snímaní tepla v okolitom prostredí. Termistor (primárna snímacia časť) je umiestnený tak, aby mohol čo najrýchlejšie reagovať na zmeny v okolí. Samostatne reaguje pri prekročení nastavenej maximálnej hraničnej teploty v prostredí. V konštrukcii snímača je použitý aj druhý termistor (sekundárny), umiestnený vo vnútri detektoru tak, aby reagoval na zmeny teploty s čo najväčším časovým oneskorením. Vyhodnocovacia jednotka potom analyzuje rozdiel v teplotách pri oboch termistoroch za časovú jednotku a pri prudkom náraste jedného parametra voči druhému vyhlási poplach. Ako hraničná maximálna hodnota, tak aj maximálna diferenciálna hodnota teploty je prednastavená výrobcom snímača. 8

Tepelné hlásiče sa používajú v miestach, kde je predpoklad prudkého nárastu teplôt alebo vysokých teplôt horenia (horenie chemických látok a pod. ) Pri prevádzke nesmú byť snímače vystavené iným tepelným zdrojom (slnečné žiarenie, parovody a pod. ) Tepelný dhlásič s adresáciou 9

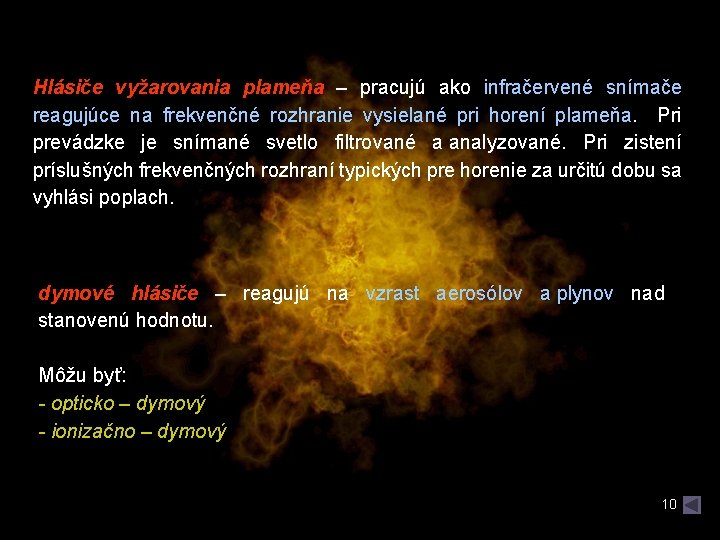

Hlásiče vyžarovania plameňa – pracujú ako infračervené snímače reagujúce na frekvenčné rozhranie vysielané pri horení plameňa. Pri prevádzke je snímané svetlo filtrované a analyzované. Pri zistení príslušných frekvenčných rozhraní typických pre horenie za určitú dobu sa vyhlási poplach. dymové hlásiče – reagujú na vzrast aerosólov a plynov nad stanovenú hodnotu. Môžu byť: - opticko – dymový - ionizačno – dymový 10

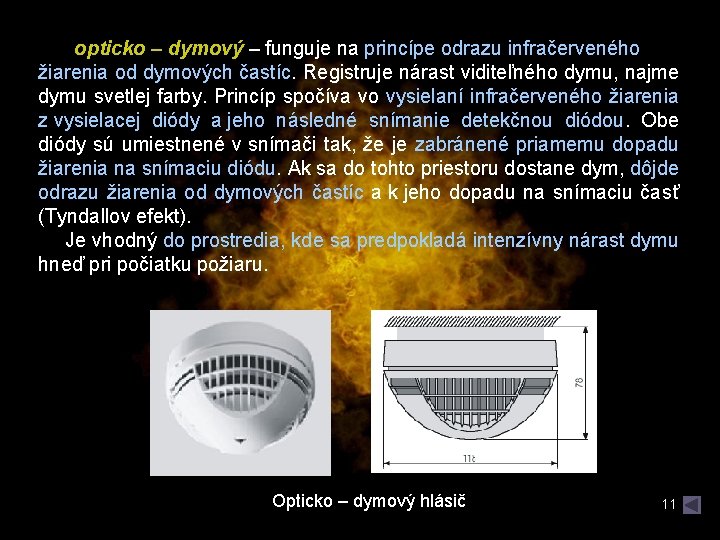

opticko – dymový – funguje na princípe odrazu infračerveného žiarenia od dymových častíc. Registruje nárast viditeľného dymu, najme dymu svetlej farby. Princíp spočíva vo vysielaní infračerveného žiarenia z vysielacej diódy a jeho následné snímanie detekčnou diódou. Obe diódy sú umiestnené v snímači tak, že je zabránené priamemu dopadu žiarenia na snímaciu diódu. Ak sa do tohto priestoru dostane dym, dôjde odrazu žiarenia od dymových častíc a k jeho dopadu na snímaciu časť (Tyndallov efekt). Je vhodný do prostredia, kde sa predpokladá intenzívny nárast dymu hneď pri počiatku požiaru. Opticko – dymový hlásič 11

uje dymový – ionizačno – vyvolanú prítomnosťou dymu. Patrí medzi najúčinnejšie a najuniverzálnejšie. Princíp spočíva v ionizácii vzduchu rádioaktívnym prvkom v dvojitej komore, pričom jedná časť komory je prístupná vzduchu z okolia a následne je porovnávaná ich vodivosť. Pri výraznom rozdiele (poklese) vodivosti za určitú dobu sa spustí poplach. Je určený pre miesta kde je pravdepodobnosť vzniku neviditeľného a viditeľného dymu. Infračervené dymové hlásiče – pracujú s aktívnym infračerveným poľom, ktoré si sami vytvárajú. Ich podstatou je vysielacia a prijímacia jednotka. Princíp je rovnaký ako pri infračervených závorách, kedy pri prerušení lúča je vyvolaný poplach. Pri tejto aplikácii je narušenie realizované vznikajúcim dymom alebo plameňom pri požiari. Vysielač a snímač môžu byť vyhotovené v jednom celku, vtedy sa používa ešte reflexná plocha, alebo každý prvok osobitne. 12

Infračervené hlásiče dymu 13

lineárny tepelný hlásič využíva fyzikálny princíp zmeny tlaku plynu v medenej trubke pri zmenách teploty. Zmeny tlaku v trubke sú okamžite zaregistrované tlakovým senzorom umiestneným na konci trubky. Systém bol vyskúšaný a testovaný v železničných a podzemných tuneloch, na železničných staniciach, nástupištiach, železničných depách, podzemných parkoviskách, v skladoch horľavých plynov a tekutín, čerpacích staniciach, vo výbušných prostrediach, lakovniach, a pod. Lineárny tepelný hlásič 14

nasávací dymový hlásič - sa používa, keď je potrebné detekovať minimálne, ťažko zachytiteľné dymové aerosóly. Pozostáva z dvoch častí. Z nasávacej rúrky s malými otvormi a z detekčnej komory. Komora obsahuje jeden alebo dva dymové detektory, nasávací systém a vyhodnocovaciu elektroniku. Nasávací systém vháňa cez otvory v rúrke dymové častice do dymových detektorov. Pri vyhodnotení prítomnosti dymových častíc a prekročení hodnoty limitu sa automaticky aktivuje požiarny poplach. Pre aplikácie s vysokou citlivosťou sa môže namiesto dymového detektora použiť laserový lúč. Nasávací dymový hlásič 15

tepelný senzorický kábel je bezúdržbový a plne konfigurovateľný a vyhodnocovaný pomocou softvéru. Skladá sa z malých tepelných senzorov, ktoré sú upevnené v pravidelných vzdialenostiach pozdĺž kábla, ktorý sa používa zároveň aj ako dátová a napájacia zbernica. Má vysokú odolnosť voči poveternostnému znečisteniu. Senzory sú neustále monitorované a vyhodnocovacia logika spracuváva signály prijaté zo senzorov. Na nastavenie a konfiguráciu sa používa špeciálny softvér. Systém môže byť pripojený k PC alebo priamo k ústredni EPS. Je určený najmä pre použitie v cestných a železničných tuneloch, podzemných dráhach, automobilových parkoviskách. 16

tepelný senzorický kábel kombinované hlásiče požiaru – kombinujú sa snímače predošlých typov. V praxi je dosť využívaná kombinácia dymového a tepelného detektora. 17

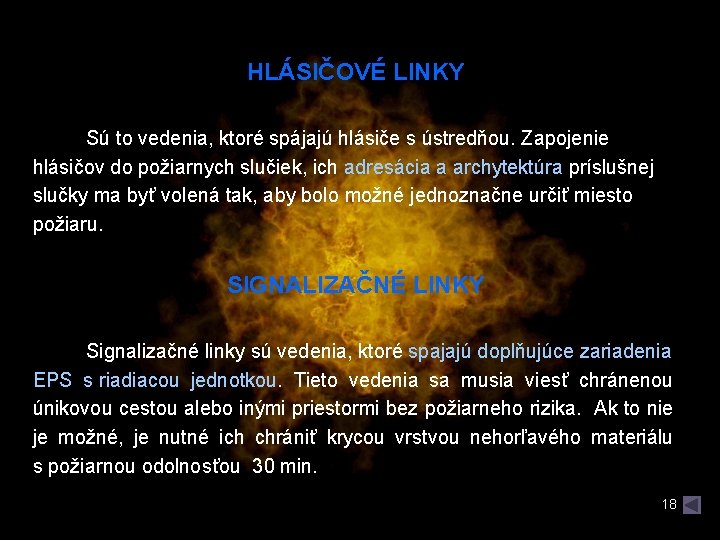

HLÁSIČOVÉ LINKY Sú to vedenia, ktoré spájajú hlásiče s ústredňou. Zapojenie hlásičov do požiarnych slučiek, ich adresácia a archytektúra príslušnej slučky ma byť volená tak, aby bolo možné jednoznačne určiť miesto požiaru. SIGNALIZAČNÉ LINKY Signalizačné linky sú vedenia, ktoré spajajú doplňujúce zariadenia EPS s riadiacou jednotkou. Tieto vedenia sa musia viesť chránenou únikovou cestou alebo inými priestormi bez požiarneho rizika. Ak to nie je možné, je nutné ich chrániť krycou vrstvou nehorľavého materiálu s požiarnou odolnosťou 30 min. 18

Hlásičové linky Signalizačné linky Bloková schéma zapojenia prostriedkov EPS 19

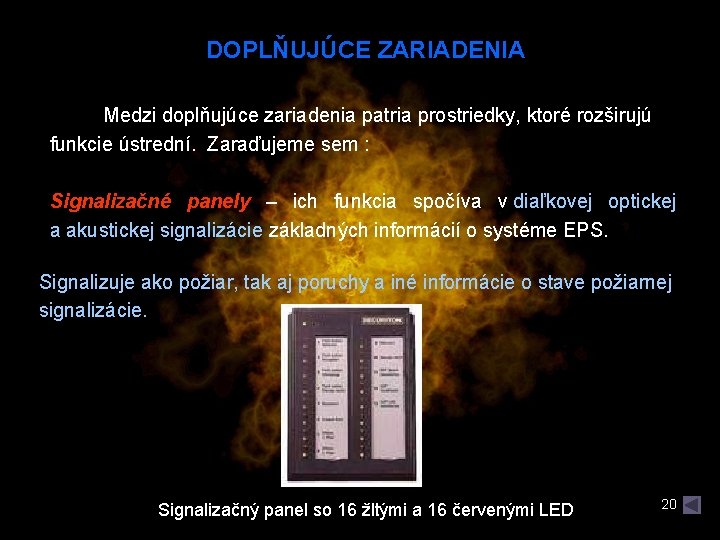

DOPLŇUJÚCE ZARIADENIA Medzi doplňujúce zariadenia patria prostriedky, ktoré rozširujú funkcie ústrední. Zaraďujeme sem : Signalizačné panely – ich funkcia spočíva v diaľkovej optickej a akustickej signalizácie základných informácií o systéme EPS. Signalizuje ako požiar, tak aj poruchy a iné informácie o stave požiarnej signalizácie. Signalizačný panel so 16 žltými a 16 červenými LED 20

Ovládacie panely – sú to zariadenia, ktoré signalizujú údaje o systéme tak ako signalizačné panely, ale umožňujú vykonať diaľkovo z miesta umiestnenia terminálu príslušné úkony a zmeny na ESP, to znamená uskutočniť výmenu údajov medzi terminálom a riadiacou jednotkou. Môžu byť integrované priamo v riadiacej jednotke, alebo osobitne. hlavný ovládací panel s displejom ovládací a signalizačný panel pre požiarnikov 21

Signalizácia na displeji Orientačné tabule – graficky znázorňujú miesta signalizácie poplachu a stav zariadenia (rôzna farba, rozsvietenie, blikanie LED kontroliek). Signalizačné prvky – sú prístroje, ktoré umožňujú optickú a akustickú signalizáciu požiaru v mieste, kde sa má na ňu reagovať (sirény, svetelné majáky a pod. ). Zariadenia diaľkového prenosu – sú to prístroje zabezpečujúce samočinné odovzdanie výstupných informácií do iného miesta cez prenosové médium (telefónna linka, bezdrôtové spojenia a iné). 22

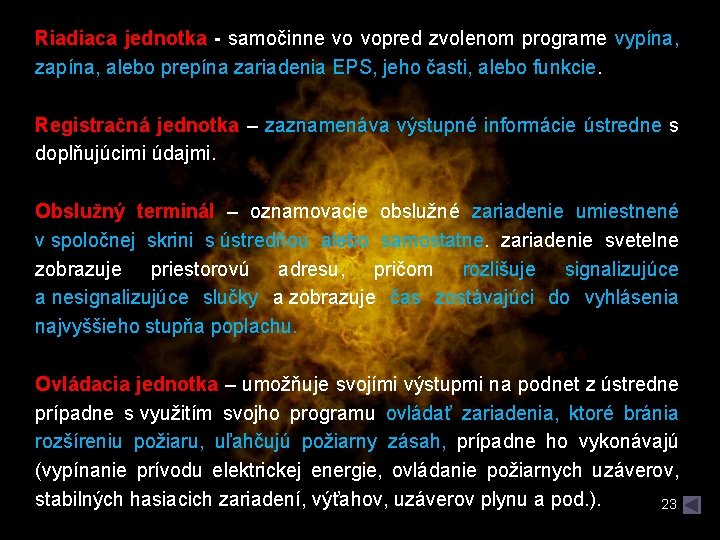

Riadiaca jednotka - samočinne vo vopred zvolenom programe vypína, zapína, alebo prepína zariadenia EPS, jeho časti, alebo funkcie. Registračná jednotka – zaznamenáva výstupné informácie ústredne s doplňujúcimi údajmi. Obslužný terminál – oznamovacie obslužné zariadenie umiestnené v spoločnej skrini s ústredňou alebo samostatne. zariadenie svetelne zobrazuje priestorovú adresu, pričom rozlišuje signalizujúce a nesignalizujúce slučky a zobrazuje čas zostávajúci do vyhlásenia najvyššieho stupňa poplachu. Ovládacia jednotka – umožňuje svojími výstupmi na podnet z ústredne prípadne s využitím svojho programu ovládať zariadenia, ktoré bránia rozšíreniu požiaru, uľahčujú požiarny zásah, prípadne ho vykonávajú (vypínanie prívodu elektrickej energie, ovládanie požiarnych uzáverov, stabilných hasiacich zariadení, výťahov, uzáverov plynu a pod. ). 23
