Technické prostředky v požární ochraně Pěnotvorné příslušenství

Výukový materiál Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0608 Šablona: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Číslo materiálu: 08_02_32_INOVACE_01

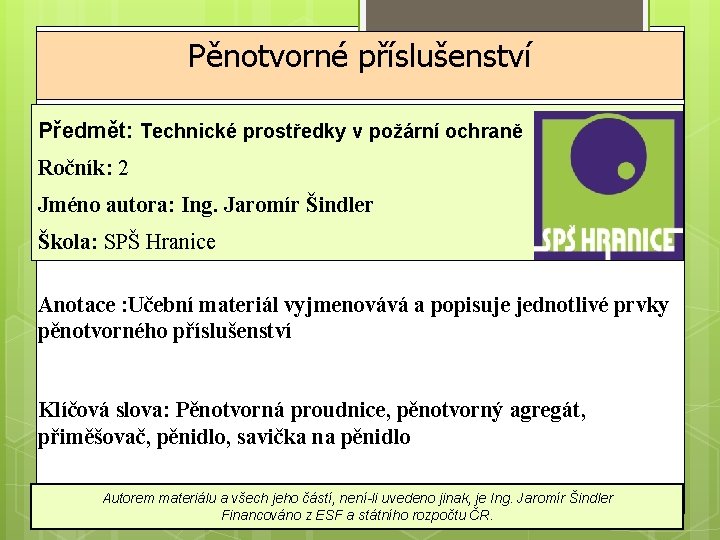

Pěnotvorné příslušenství Předmět: Technické prostředky v požární ochraně Ročník: 2 Jméno autora: Ing. Jaromír Šindler Škola: SPŠ Hranice Anotace : Učební materiál vyjmenovává a popisuje jednotlivé prvky pěnotvorného příslušenství Klíčová slova: Pěnotvorná proudnice, pěnotvorný agregát, přiměšovač, pěnidlo, savička na pěnidlo Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Jaromír Šindler Financováno z ESF a státního rozpočtu ČR.

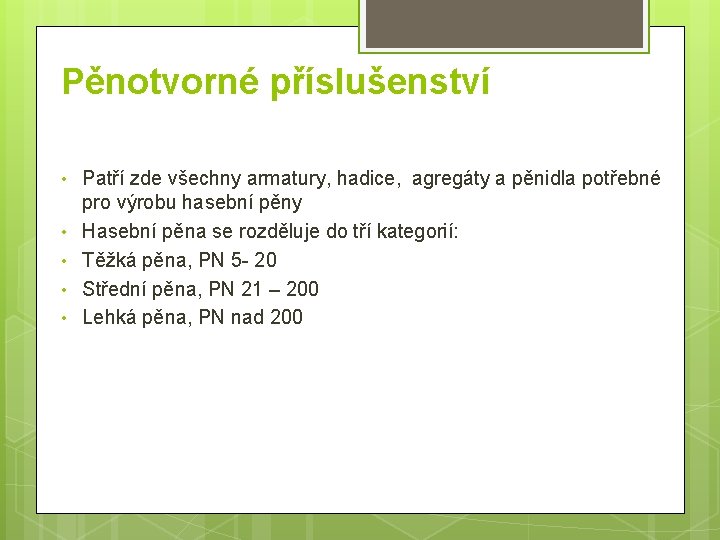

Pěnotvorné příslušenství • • • Patří zde všechny armatury, hadice, agregáty a pěnidla potřebné pro výrobu hasební pěny Hasební pěna se rozděluje do tří kategorií: Těžká pěna, PN 5 - 20 Střední pěna, PN 21 – 200 Lehká pěna, PN nad 200

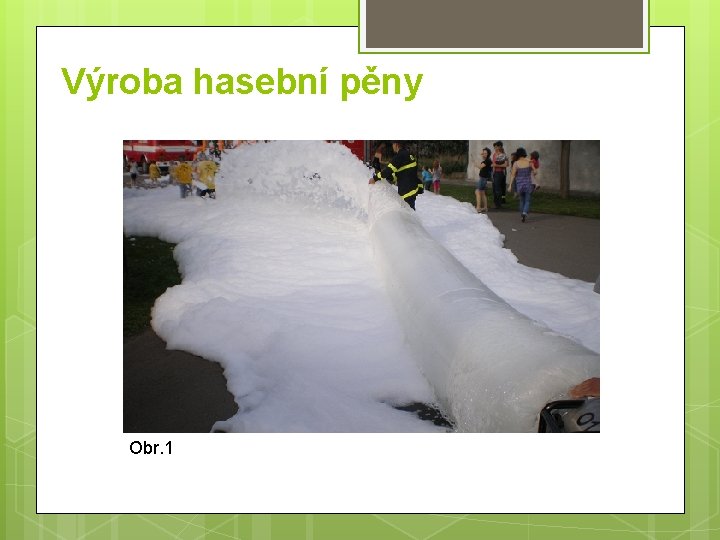

Výroba hasební pěny Obr. 1

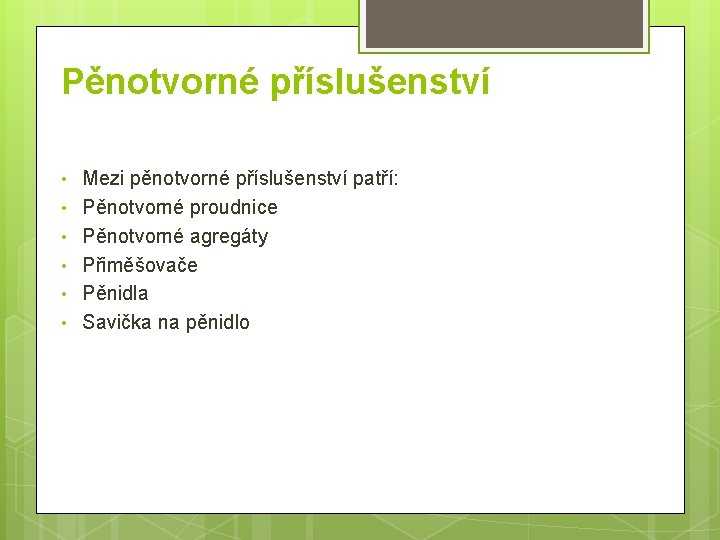

Pěnotvorné příslušenství • • • Mezi pěnotvorné příslušenství patří: Pěnotvorné proudnice Pěnotvorné agregáty Přiměšovače Pěnidla Savička na pěnidlo

Pěnotvorné příslušenství • • • Pěnotvorné proudnice: Prodnice na těžkou pěnu – P 3, P 6 a P 12 Proudnice na střední pěnu, např. SP 350, SP 20, M 4 a M 8 AWG Prodnice na těžkou pěnu P 3 Prodnice na střední pěnu SP 350 Obr. 2 Obr. 3

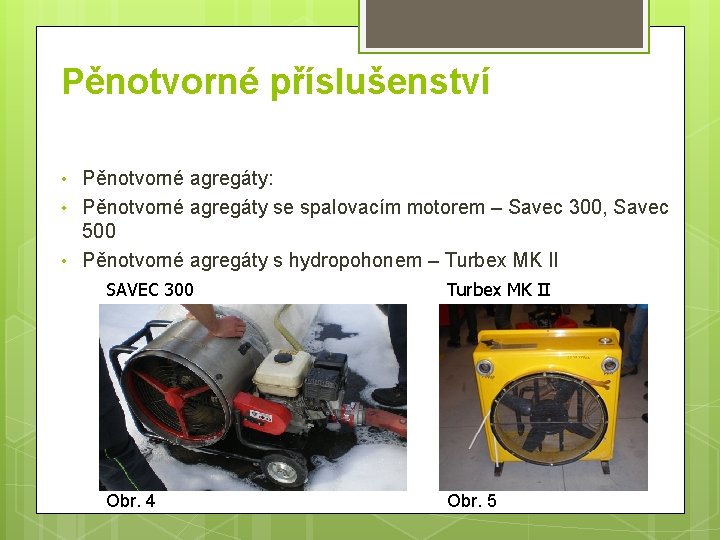

Pěnotvorné příslušenství • • • Pěnotvorné agregáty: Pěnotvorné agregáty se spalovacím motorem – Savec 300, Savec 500 Pěnotvorné agregáty s hydropohonem – Turbex MK II SAVEC 300 Turbex MK II Obr. 4 Obr. 5

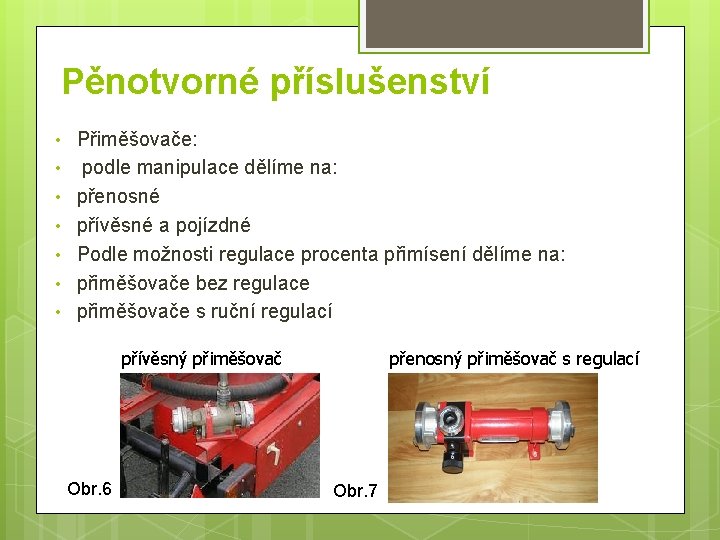

Pěnotvorné příslušenství • • Přiměšovače: podle manipulace dělíme na: přenosné přívěsné a pojízdné Podle možnosti regulace procenta přimísení dělíme na: přiměšovače bez regulace přiměšovače s ruční regulací přívěsný přiměšovač Obr. 6 přenosný přiměšovač s regulací Obr. 7

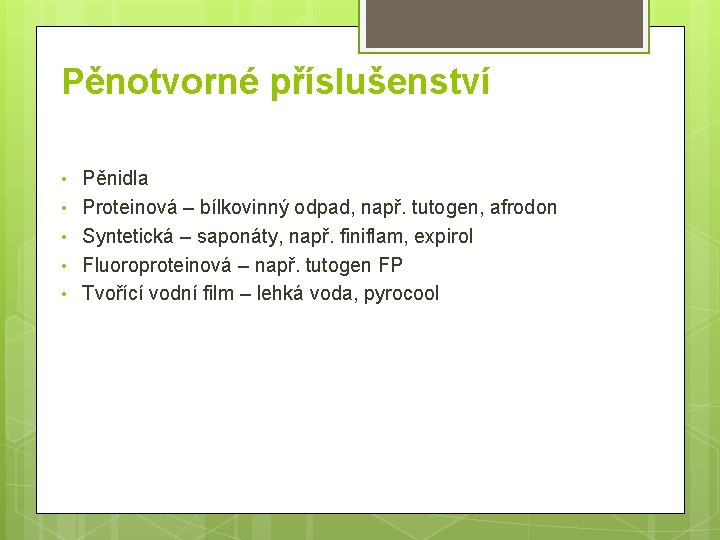

Pěnotvorné příslušenství • • • Pěnidla Proteinová – bílkovinný odpad, např. tutogen, afrodon Syntetická – saponáty, např. finiflam, expirol Fluoroproteinová – např. tutogen FP Tvořící vodní film – lehká voda, pyrocool

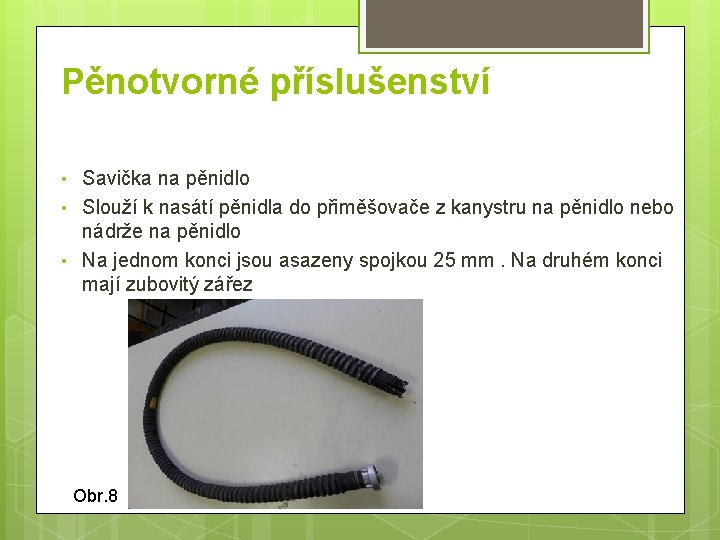

Pěnotvorné příslušenství • • • Savička na pěnidlo Slouží k nasátí pěnidla do přiměšovače z kanystru na pěnidlo nebo nádrže na pěnidlo Na jednom konci jsou asazeny spojkou 25 mm. Na druhém konci mají zubovitý zářez Obr. 8

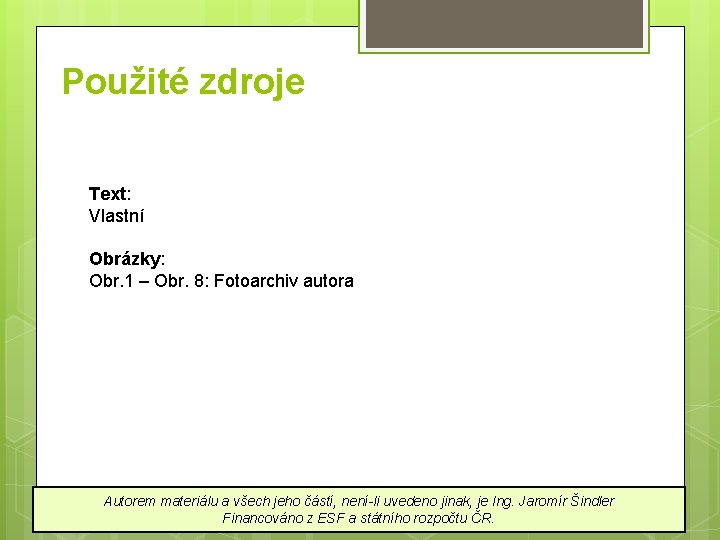

Použité zdroje Text: Vlastní Obrázky: Obr. 1 – Obr. 8: Fotoarchiv autora Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Jaromír Šindler Financováno z ESF a státního rozpočtu ČR.
