Technické kreslenie 7. Prednáška Paed. Dr. Miroslav Tisoň, Ph. D. FMFI UK, 2010
KÓTOVANIE
KÓTOVANIE na TV a ETV • STN 01 3020, STN ISO 129, STN ISO 3040 • Kótovanie: zapisovanie rozmerov na výkresoch • Kóta: číselná hodnota rozmeru – Vo vhodných jednotkách, značka sa nezapisuje: • dĺžkové – v mm, ojedinele v m • uhlové - °, ‘, ‘‘ – Vhodne graficky vyznačená Poznámka: – použité obrázky od: Ing. Róbert Fric, Ph. D. FEI STU
KÓTOVANIE Základné prvky:

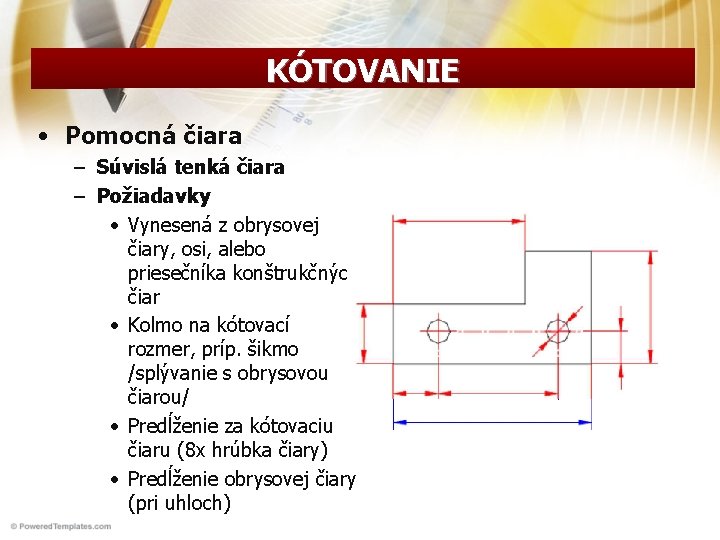

KÓTOVANIE • Pomocná čiara – Súvislá tenká čiara – Požiadavky • Vynesená z obrysovej čiary, osi, alebo priesečníka konštrukčných čiar • Kolmo na kótovací rozmer, príp. šikmo /splývanie s obrysovou čiarou/ • Predĺženie za kótovaciu čiaru (8 x hrúbka čiary) • Predĺženie obrysovej čiary (pri uhloch)
KÓTOVANIE • Kótovacia čiara – Súvislá tenká čiara – Požiadavky • Rovnobežne s kótovanou obrysovou čiarou • V smere priemeru, polomeru • Vzdialenosť od obrysovej čiary 8 -10 mm • Vzdialenosť dvoch kótovacích čiar 7 -8 mm • Nesmie byť totožná s obrysovými čiarami, osou

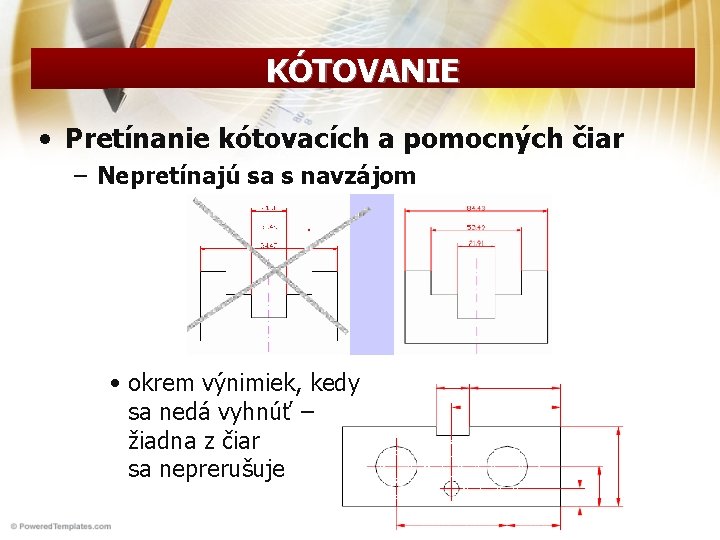

KÓTOVANIE • Pretínanie kótovacích a pomocných čiar – Nepretínajú sa s navzájom • okrem výnimiek, kedy sa nedá vyhnúť – žiadna z čiar sa neprerušuje
KÓTOVANIE • Pretínanie pomocných čiar – Často sa nedá vyhnúť
KÓTOVANIE • Ohraničenie koncov kótovacej čiary: – Šípkou (A 4 3, 5 mm) • Otvorené • Uzavreté • Kreslené rukou: len otvorená, 20°-30° – Pri nedostatku miesta • Bodka ( 1 mm), • Šikmá úsečka (45°) • Šípky z vonkajšej strany – Označenie začiatku • Kruh s 3 mm (A 4)
KÓTOVANIE • Umiestnenie kótovacej čiary medzi – Pomocné čiary (mimo obrazu) – Vonkajšie kóty – Obrysové čiary (do obrazu) – Vnútorné kóty • Umiestnenie šípok: – Vnútorné – pre kótovaciu čiaru ≥ 10 – Vonkajšie – pre kótovaciu čiaru < 10 • Kótovacia čiara za šípkou je taká dlhá ako šípka – Striedanie – Zákaz pretínať šípku • Prerušiť obrysovú, šrafovaciu čiaru

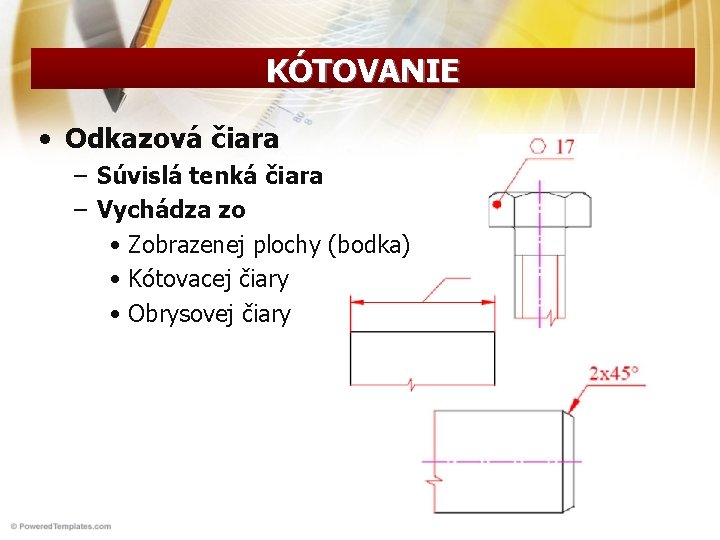

KÓTOVANIE • Odkazová čiara – Súvislá tenká čiara – Vychádza zo • Zobrazenej plochy (bodka) • Kótovacej čiary • Obrysovej čiary
KÓTOVANIE • Zapisovanie rozmerov: – Technickým písmom (2, 5 – 5 mm) – Hodnoty rozmerov nerozdeľované a nepretínané čiarami – Rovnobežne s kótovacími čiarami – V blízkosti stredu kótovacej čiary – 1 až 1, 2 mm NAD kótovaciu čiaru
KÓTOVANIE • Zapisovanie rozmerov: – Smer pohľadu na výkres zdola, alebo z pravej strany – Zapisovanie číslic 6. 66. 89. 99. atď. s bodkou – Kótovanie uhlov

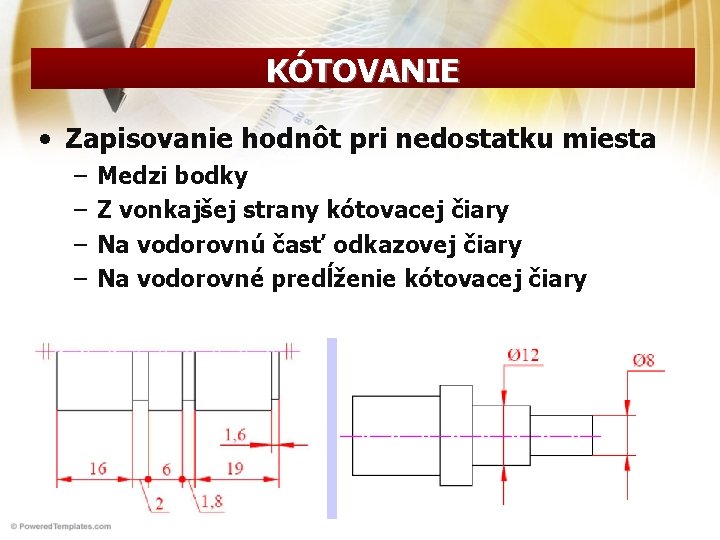

KÓTOVANIE • Zapisovanie hodnôt pri nedostatku miesta – – Medzi bodky Z vonkajšej strany kótovacej čiary Na vodorovnú časť odkazovej čiary Na vodorovné predĺženie kótovacej čiary

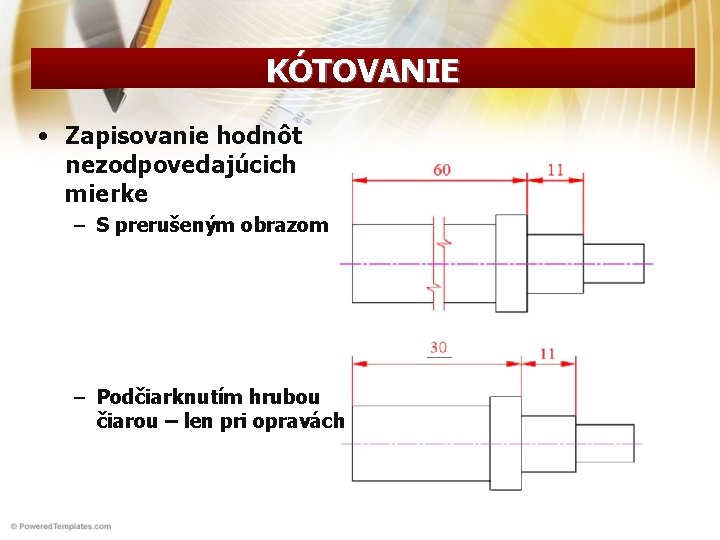

KÓTOVANIE • Zapisovanie hodnôt nezodpovedajúcich mierke – S prerušeným obrazom – Podčiarknutím hrubou čiarou – len pri opravách
KÓTOVANIE • Všeobecné zásady – Každý tvarový prvok a rozmer na výkrese sa kótuje len raz – Neuvádzať viac kót než je potrebné – Kóty sa umiestňujú do toho pohľadu, ktorý najzreteľnejšie zobrazuje tvary, nie iba hrany.
KÓTOVANIE – Prvok súčiastky sa nesmie zakótovať v obraze, kde sa zobrazuje ako skrátený /skreslený/, neviditeľný /čiarkovaná čiara/ TEDA: o Správna voľba hlavného pohľadu o Správne použitie rezov o Vytváranie zvláštnych priemetní
KÓTOVANIE • Kótovanie čiastočný pohľadov – Kótovacia čiara neukončená a predĺžená za os súmernosti – Nedá sa použiť pre nesymetrické súčiastky
KÓTOVANIE • Symboly pre tvar
KÓTOVANIE • Hlavné rozmery – Vonkajšie rozmery, najväčšie rozmery súčiastky – Musia sa vždy zakótovať – Výška, šírka a hĺbka
KÓTOVANIE • Sústavy kót – Reťazcové kótovanie (od obrysu 8 -10 mm) • Len ak sčítavanie odchýlok nemá vplyv na výrobok • Reťazec kót nesmie byť uzavretý • Chýbajúci rozmer sa zapisuje ako informatívna kóta (v ()) a iba ak je potrebný

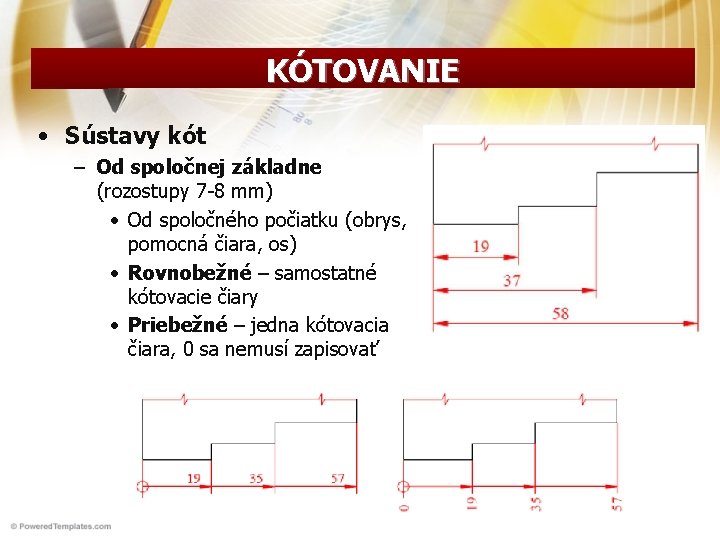

KÓTOVANIE • Sústavy kót – Od spoločnej základne (rozostupy 7 -8 mm) • Od spoločného počiatku (obrys, pomocná čiara, os) • Rovnobežné – samostatné kótovacie čiary • Priebežné – jedna kótovacia čiara, 0 sa nemusí zapisovať

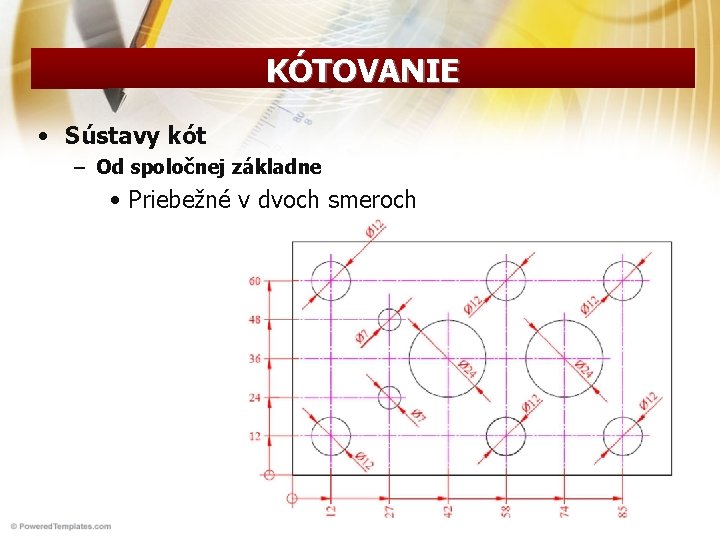

KÓTOVANIE • Sústavy kót – Od spoločnej základne • Priebežné v dvoch smeroch
KÓTOVANIE • Sústavy kót – Zmiešané kótovanie • Spája výhody oboch typov

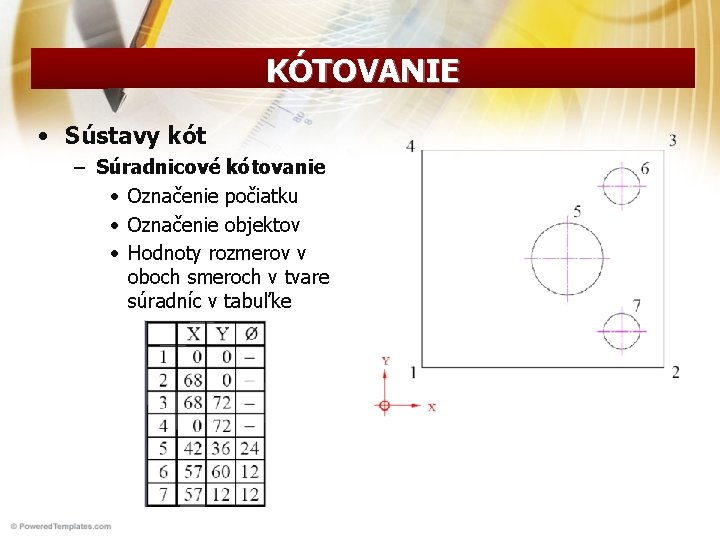

KÓTOVANIE • Sústavy kót – Súradnicové kótovanie • Označenie počiatku • Označenie objektov • Hodnoty rozmerov v oboch smeroch v tvare súradníc v tabuľke
KÓTOVANIE PRVKOV SÚČIASTOK

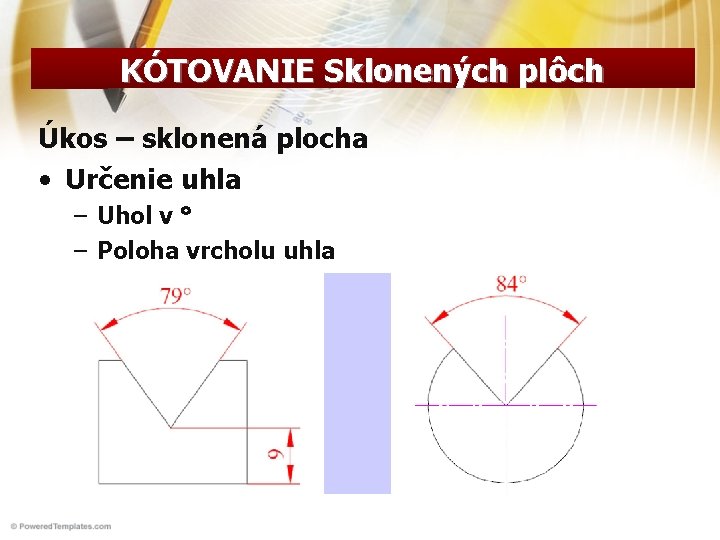

KÓTOVANIE Sklonených plôch Úkos – sklonená plocha • Určenie uhla – Uhol v ° – Poloha vrcholu uhla
KÓTOVANIE Sklonených plôch • Určením dĺžok ramien uhla – 2 dĺžky a uhol – 3 dĺžky

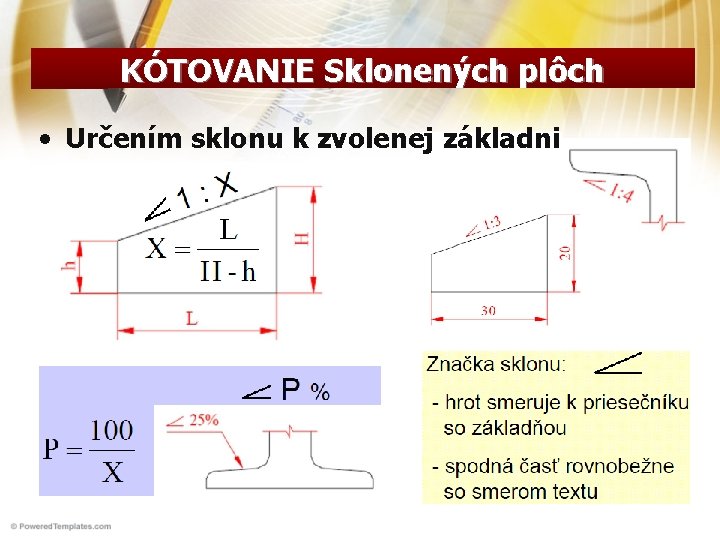

KÓTOVANIE Sklonených plôch • Určením sklonu k zvolenej základni

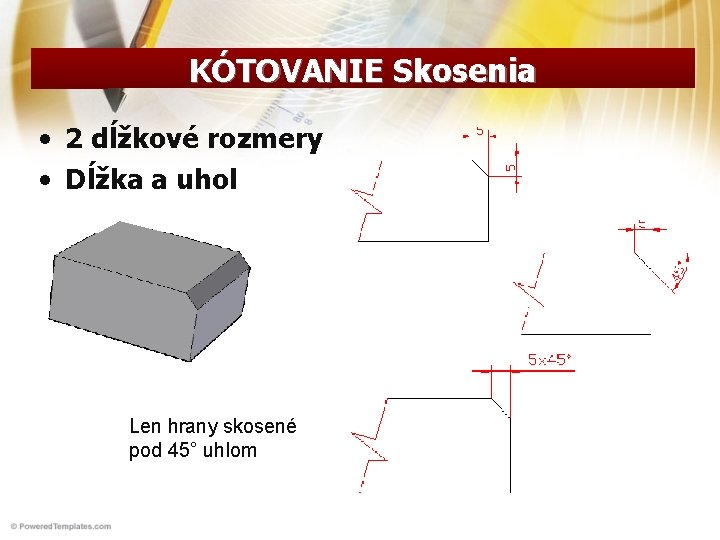

KÓTOVANIE Skosenia • 2 dĺžkové rozmery • Dĺžka a uhol Len hrany skosené pod 45° uhlom
KÓTOVANIE Skosenia • Vonkajšie skosenie rotačného telesa – Dĺžka a uhol Len hrany skosené pod 45° uhlom

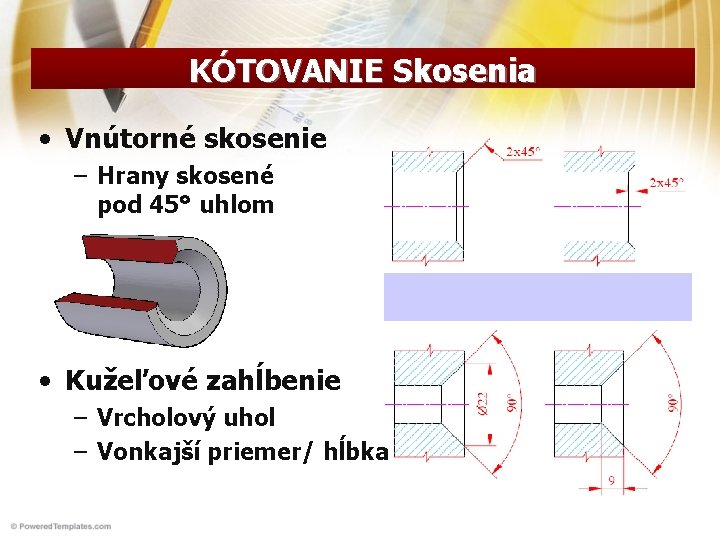

KÓTOVANIE Skosenia • Vnútorné skosenie – Hrany skosené pod 45° uhlom • Kužeľové zahĺbenie – Vrcholový uhol – Vonkajší priemer/ hĺbka
KÓTOVANIE Polomerov Veľké polomery – Kótovacia čiara • Vychádza zo stredu vyznačeného oblúka • Smeruje zo stredu • Ohraničená jednou šípkou Vyznačený stred Z náhradného stredu (kótovacia čiara smeruje ku skutočnému stredu

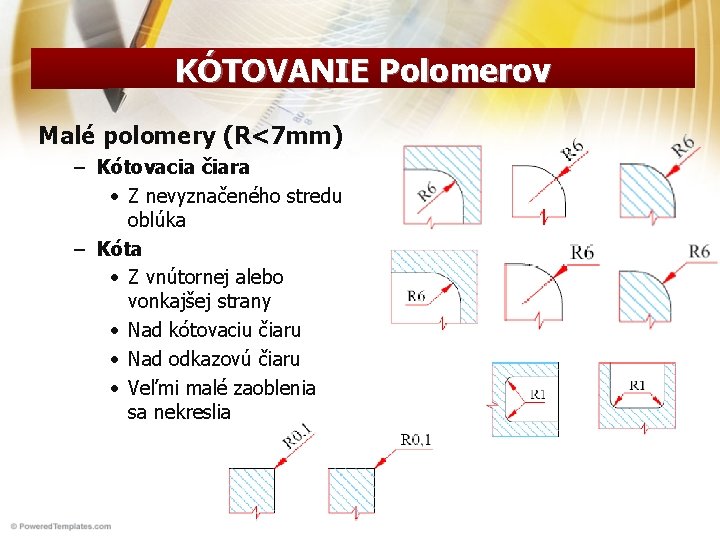

KÓTOVANIE Polomerov Malé polomery (R<7 mm) – Kótovacia čiara • Z nevyznačeného stredu oblúka – Kóta • Z vnútornej alebo vonkajšej strany • Nad kótovaciu čiaru • Nad odkazovú čiaru • Veľmi malé zaoblenia sa nekreslia
KÓTOVANIE Kruhových oblúkov • Určenie polomeru a – – Kóta stredového uhla Dĺžka tetivy Dĺžky oblúka Výška oblúka
KÓTOVANIE Priemerov • Označenie – Vyznačiť os rotácie – Značka priemeru • Priemet priemeru – Kružnica • Kótovacia čiara pod uhlom 30°- 45° • Max 2 až 3 vnútorné kóty – Úsečka
KÓTOVANIE Priemerov • Malé priemery < 12 mm • Skrátené kótovanie polomerov – Kótovacie čiary prechádzajú za os Polovičný rez Prehľadnejšie kótovanie < 7 mm
KÓTOVANIE Všeobecné zásady • Kótovanie rotačných telies – Oddelenie skupín kót Vonkajšie prvky Vnútorné prvky
KÓTOVANIE Všeobecné zásady • Kótovanie rotačných telies – Rotačné prvky musia mať zakótované priemery
KÓTOVANIE Všeobecné zásady • Kótovanie rotačných telies – Nekótujú sa nekontrolovateľné (nemerateľné) rozmery Pre prvok súčiastky – vždy zakótovať jeho polohu a rozmer
Kótovanie valcových dier • Kótujeme – Rozmery (priemer, hĺbku) – Polohu (na súčiastke) Kótovanie priemeru (pozri vyššie) Viac rovnakých dier (skupín)
Kótovanie valcových dier • Hĺbka diery – Diery delíme na: • Priechodné • Nepriechodné – Priechodná diera • Kótuje sa: – priemer, – poloha osi, – hĺbka = hrúbka materiálu
Kótovanie valcových dier • Nepriechodná diera – Kótuje sa: • Priemer • Hĺbka – Kótuje sa od povrchu – Valcová časť + kužeľové ukončenie (ak je kužeľ iný ako 120° alebo tenká stena) – Valcová časť + kužeľové ukončenie + vrcholový uhol 90°
Kótovanie valcových dier • Poloha dier – Kótuje sa poloha osi diery (stred kružnice) Kótovanie: - Na os (symetrické súčiastky) - Od obrysu - Od osi inej diery

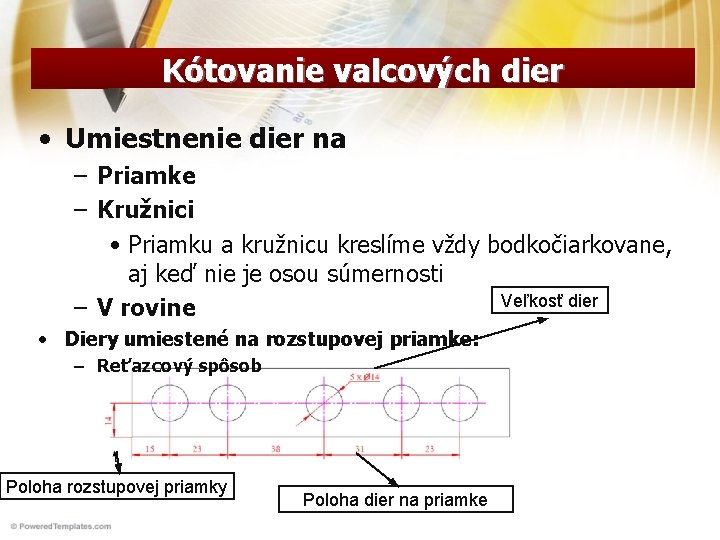

Kótovanie valcových dier • Umiestnenie dier na – Priamke – Kružnici • Priamku a kružnicu kreslíme vždy bodkočiarkovane, aj keď nie je osou súmernosti Veľkosť dier – V rovine • Diery umiestené na rozstupovej priamke: – Reťazcový spôsob Poloha rozstupovej priamky Poloha dier na priamke

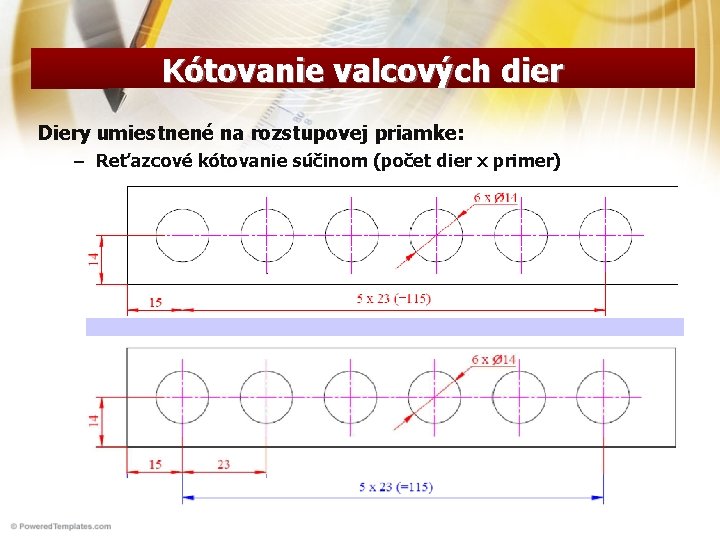

Kótovanie valcových dier Diery umiestnené na rozstupovej priamke: – Reťazcové kótovanie súčinom (počet dier x primer)
Kótovanie valcových dier Diery umiestnené na rozstupovej priamke:
Kótovanie valcových dier Diery umiestnené na rozstupovej kružnici: – Kótujeme: • Priemer a polohu rozstupovej kružnice • Priemer a polohu dier Pravidelné rozmiestnené diery kótovanie súčinom (počet x priemer)
Kótovanie valcových dier Diery umiestnené na rozstupovej kružnici Nepravidelné rozmiestnené diery (pomocou stupňov) Reťazcové kótovanie Kótovanie od spoločnej základne
Kótovanie valcových dier Diery umiestnené na rozstupovej kružnici Nepravidelné rozmiestnené diery (dĺžkovými jednotkami) • Najmä hranaté telesá • Veľmi nepravidelne rozmiestnené diery

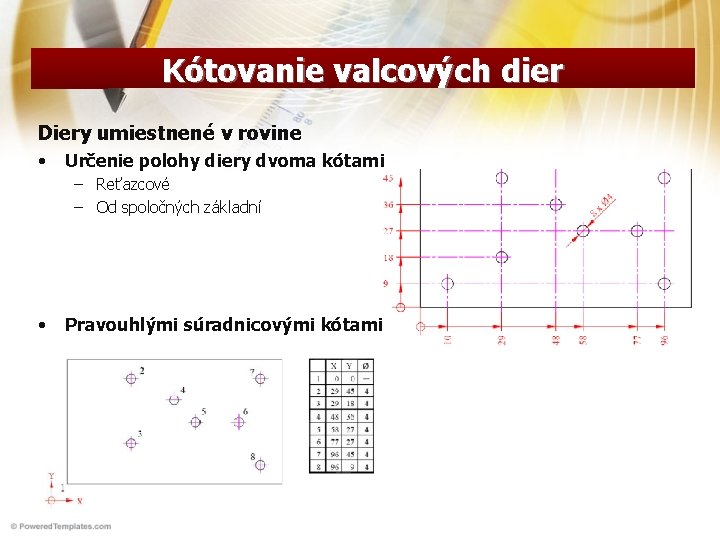

Kótovanie valcových dier Diery umiestnené v rovine • Určenie polohy diery dvoma kótami – Reťazcové – Od spoločných základní • Pravouhlými súradnicovými kótami
Kótovanie valcových dier • Diery malých priemerov – Kreslíme a kótujeme zjednodušene – Pri nepriechodnej diere (Priemer diery x hĺbka) 3 3 3 x 9 9 3 3 x 9 3 3
Kótovanie kužeľov • Kótujeme 2 dĺžkové rozmery – Podstava – Výška +
Kótovanie kužeľov +

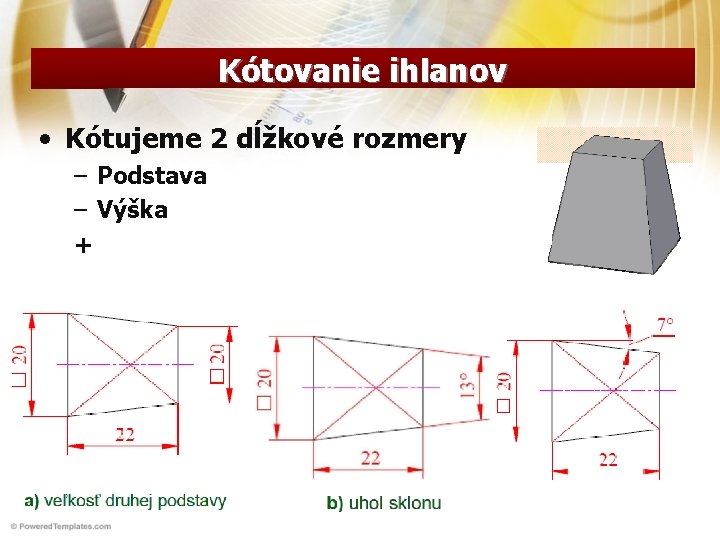

Kótovanie ihlanov • Kótujeme 2 dĺžkové rozmery – Podstava – Výška +
Kótovanie ihlanov +
Kótovanie štvorhranov
17 Kótovanie šesťhranov
Kótovanie guľových plôch • Pridávame písmeno „S“ (Sphere) – Pomocou polomerov • Zakončenie menšou časťou (menej ako ½) gule

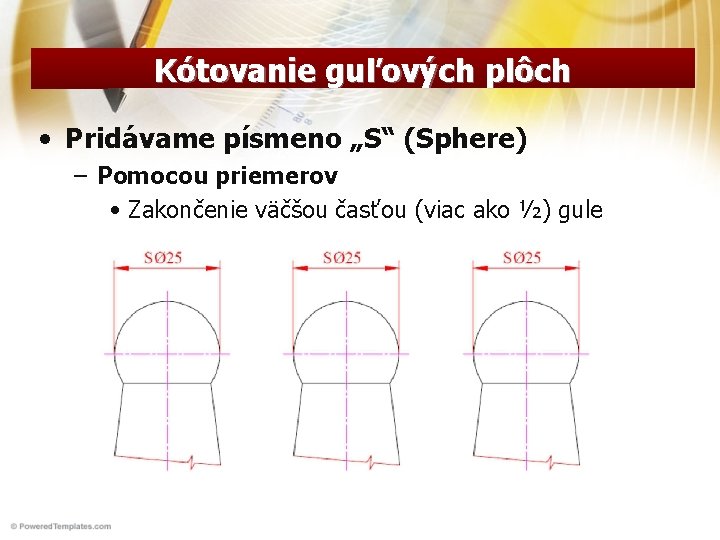

Kótovanie guľových plôch • Pridávame písmeno „S“ (Sphere) – Pomocou priemerov • Zakončenie väčšou časťou (viac ako ½) gule
Kótovanie nepravidelných krivkových tvarov • Výnimka: Pomocná čiara môže byť totožná s kótovacou Sústava zväčša pravidelne rozmiestnených kót
Kótovanie opakovaných prvkov
Všeobecné zásady kótovania • Úplnosť kótovania – Zakótovať všetky rozmery potrebné na určenie súčiastky – Nekótovať viac krát ten istý rozmer (v rôznych pohľadoch) • Zrozumiteľnosť kótovania – Umiestňovať kóty tam, kde sú najzrozumiteľnejšie (nekótovať hrany, ale TVARY) – Kóty patriace jednému prvku umiestniť spoločne (diera: priemer+poloha+hĺbka: v tom istom pohľade) – Zoskupovania kót – Nekótovať mätúcimi kótami (uzavretý reťazec kót) • Účelnosť kótovania – Brať ohľad na možný postup výroby – Zohľadniť možnosti merania (nemerateľné rozmery) – Dôležité rozmery sa musia dať odčítať priamo (bez prepočítania)
Všeobecné zásady kótovania • Spolu súvisiace kóty na jednom mieste • Súmerné položené prvky kótovať len raz • Zoskupené kóty vonkajších a vnútorných prvkov
