Technick kreslenie 1 Prednka Paed Dr Miroslav Tiso

Technické kreslenie 1. Prednáška Paed. Dr. Miroslav Tisoň, Ph. D. FMFI UK, 2010

Úvod • Podmienky zápočtu a skúšky – Grafické práce (60%) • Odovzdať DO určeného termínu – inak zníženie bodov (až do -100% bodov za rys) • Odovzdať VŠETKY grafické práce – inak 0% !!! – Test (počas semestra) (20%) – Ústna skúška (koniec semestra) (20%)

Osnova predmetu 1. Historický pohľad na technické kreslenie a deskriptívnu geometriu 2. Technická normalizácia 3. Technické výkresy 4. Techniky zobrazovania na strojníckych, elektrotechnických a stavebných výkresoch 5. Kótovanie – pravidlá, normy 6. Rezy, prieniky 7. Krivky technickej praxe 8. Predpisovanie presnosti rozmerov tvaru a polohy 9. Strojnícke súčiastky, zobrazovanie na technických výkresoch

Literatúra kreslenie • Švejda a kol. : Technické kreslenie • Leinveber: Technické kreslenie • Tarbajovský: Technické kreslenie • Veselovský, Kroupa: Základy tvorby technickej dokumentácie • Cibulka: Odborné kreslenie • STN-ISO - normy • Srnánek, Glezl: Strojnícke

Technické kreslenie • Slúži na výstižné vyjadrovanie priestorového tvaru • Usporiadanie technických objektov • Zrozumiteľné a podrobné vyjadrenie predstáv technika • Je súhrnný názov pre všetky druhy kreslenia /stavebné, zememeračské, hutnícke, elektrotechnické, . . . / • Spoločným znakom je Deskriptívna geometria

Súvis deskriptívnej geometrie a technického kreslenia Deskriptívna geometria – pomocná, technická veda známa 200 rokov Začiatky /v súvislosti s meračstvom, astronómiou, staviteľstvom, maliarstvom, sochárstvom, . . . / – 23. st. pred n. l. – Chaldejci – 15. st. pred n. l. – plán mesta Nippur /Mezopotámia/ Rozvoj zememeračstva, staviteľstva Zvislý – Vodorovný – Pravý uhol Konštrukcie pravého uhla:

Historický prehľad TK Starovek – výsada kňazov, kráľov – Antická kultúra - Marcus Polio Vitruvius • (rímsky staviteľ, 85 -26. pred n. l. ), • autor De Architectura /pojmy: Pôdorys – ichnografia, Nárys – orthografia, Pohľad/ – Starý Egypt – Ramses III (12. st. pnl) • Riešenie v skutočnej veľkosti priamo do kameňa (Chrám v Luxore: Oblúk 1, 5 m – Izrael – stavba Šalamúnovho chrámu (10. st. pnl) – Edfa – zachovaný rad rysov na kamenných strechách – Rez vstupnou chrámovou vežou (2, 5 m dlhý) • Antické architektonické slohy – Využívanie presných geometrických postupov – Potreba geometrických plánov

Historický prehľad TK • Stredná Európa – Praha – Chrám sv. Víta – výkresy Petra Parléřa (1352) – Brno – Pergamen 6 m dlhý (1: 15) 2. veža Dóm sv. Štefana, Viedeň (1525)

Historický prehľad TK • 15. Storočie – nové verejne prístupné vedecké bádanie, rozvoj meračskej techniky => veľmi dobré geometrické plány • O rozvoj DG sa v tomto období zaslúžili: – – Leonardo Da Vinci Albrecht Dürer Frezier Descartes • Gaspard Monge (1746 -1818) – Zakladateľ deskriptívnej geometrie – 1765 -1783 Vojenská škola v Mezieres – 1798 -1799 Géométrie Descriptive • Neurodzený pôvod, po revolúcii minister námorníctva

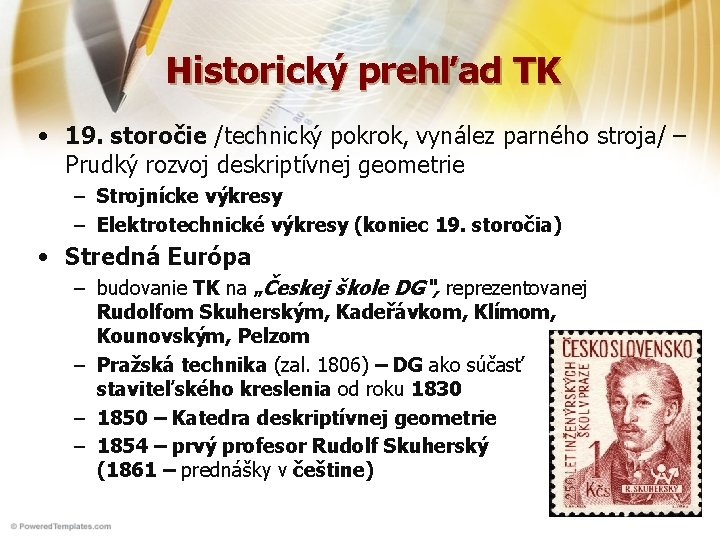

Historický prehľad TK • 19. storočie /technický pokrok, vynález parného stroja/ – Prudký rozvoj deskriptívnej geometrie – Strojnícke výkresy – Elektrotechnické výkresy (koniec 19. storočia) • Stredná Európa – budovanie TK na „Českej škole DG“, reprezentovanej Rudolfom Skuherským, Kadeřávkom, Klímom, Kounovským, Pelzom – Pražská technika (zal. 1806) – DG ako súčasť staviteľského kreslenia od roku 1830 – 1850 – Katedra deskriptívnej geometrie – 1854 – prvý profesor Rudolf Skuherský (1861 – prednášky v češtine)

Význam Technického kreslenia • Praktická potreba /zrozumiteľnosť, jednoduchosť/ => technické výkresy rôznymi spôsobmi zjednodušované, doplňované popismi, slovnými poznámkami, dohovoreným značkami a pod. – od teoreticky správneho zobrazenia sa technické výkresy dosť odlišovali. – odchýlky v zobrazovaní predmetov dané zvyklosťami a znalosťami – Výkresy boli až na výnimky primitívne a nejednotné. • Polovica 19. storočia – používanie všeobecne prijaté odchýlky – mnohé v rozpore so zásadami DG, no pre danú potrebu účelné, zrozumiteľné a jednoduché. – Rešpektujú sa iba základné pravidlá DG - inak by výkres nebol technicky použiteľný a strácal by svoj hlavný význam – nespĺňal by úlohu spoľahlivého sprostredkovateľa medzi navrhovanou a výrobnou zložkou.

Význam Technického kreslenia • TK vzniklo ako odborná disciplína na základe požiadaviek výroby a prispôsobuje sa jej potrebám. • Súčasnosť – prudký vývoj výpočtovej techniky – vytvorenie systémov pre automatizované navrhovanie technických súčiastok (CAD, CAM, . . . ). – Neustále automatizovanie výroby riadenej počítačmi, – ale nepotláčajú sa požiadavky na výkresovú dokumentácia a tým na technické kreslenie – výkresy sú „vykresľované“ na automatických zariadeniach /tlačiarne, plotre, . . . / riadených počítačom.

Ciele a poslanie predmetu Technické kreslenie • Technické kreslenie: • • Jednotný vývoj pri zobrazovaní (TK založené na zásadách DG) Problémy pri znázorňovaní a predpisovaní technických údajov potrebných pre výrobu. – je nutným prostriedkom k riešeniu technických problémov, – k vyjadrovaniu a dovzdávaniu technických predstáv a myšlienok. – úloha naučiť sa rozumieť technickým výkresom a dokázať uplatniť svoje profesionálne vedomosti z deskriptívnej geometrie i matematiky pri riešení najrôznejších problémov technickej praxe. • osvojiť si základné vedomosti o zobrazovaní strojových súčiastok, • vypestovať si návyky na technické zobrazovanie a naučiť sa čítať i správne kresliť technické výkresy podľa zásad obsiahnutých v predpisoch – normách. • Vypestovať si technickú priestorovú predstavivosť, • vzťah k presnej a zodpovednej práci, k technickej estetike a k ekonomickému mysleniu. – Náročná spoluprácu medzi závodmi navzájom a medzi závodmi a ich partnermi – užívateľmi. • Potreba zjednotiť zásady technického kreslenia, • Vypracovaním noriem sa zaoberá technická normalizácia. – zaviesť záväzné predpisy – normy (národné a medzinárodné)
