Technické kreslení Kótování - kótování geometrických a konstrukčních prvků (kuželů, jehlanů, sklonu, zkosených hran, přechodů) Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1. 5. Výuková sada – Technické kreslení, DUM č. 15

Kótování kuželů Ø Při kótování rotačních kuželů se užívá termín kuželovitost (C) Ø Kuželovitost je dána poměrem rozdílů průměrů a délky kužele

Kótování kuželů Ø Hodnota kuželovitosti se zapisuje na odkazové čáře a udává se: Ø poměrem, např. 1: 5, 1: 50 Ø v procentech, např. 20 %, 2 % Ø vrcholovým úhlem vyjádřeným ve stupních, minutách a vteřinách Ø Značka kuželovitosti se kreslí tlustou čarou na odkazové čáře (h = výška písma kót) Ø Je orientována shodně s označovaným kuželem – vrchol značky směřuje k vrcholu kužele

Kótování kuželů Ø Komolý kužel určujeme: jedním průměrem, délkou a hodnotou kuželovitosti dvěma průměry a délkou dvěma průměry a vrcholovým úhlem dvěma průměry a polovičním vrcholovým úhlem jedním průměrem, délkou a polovičním vrcholovým úhlem

Kótování jehlanů Ø Pro výpočet a kótování jehlanovitosti platí podobná pravidla jako pro kuželovitost Ø Hodnota jehlanovitosti se zapisuje nad praporkem odkazové čáry za značkou jehlanovitosti značka jehlanovitosti

Kótování jehlanů Ø Značka jehlanovitosti je orientována shodně s označovaným jehlanem zápis jehlanovitosti pro vnější plochy zápis jehlanovitosti pro vnitřní plochy

Kótování sklonu (úkosu) •

Kótování sklonu (úkosu) Ø Sklon kótujeme: udáním všech tří rozměrů dvěma rozměry a značkou sklonu značka sklonu h dvěma rozměry a úhlem sklonu 2 h

Kótování sklonu (úkosu) •

Kótování zkosených hran Ø Zkosené hrany kótujeme: na plochých součástech dvěma délkovými rozměry hrany zkosené pod úhlem 45° se kótují součinem velikosti zkosení a úhlu 45° u rotačních součástí délkovým rozměrem ve směru osy a úhlovým rozměrem malá zkosení kótujeme k odkazové čáře zakončené šipkou

Kótování přechodů Ø Zaoblené přechody a hrany kótujeme k myšleným průsečíkům obrysových čar sousedících ploch

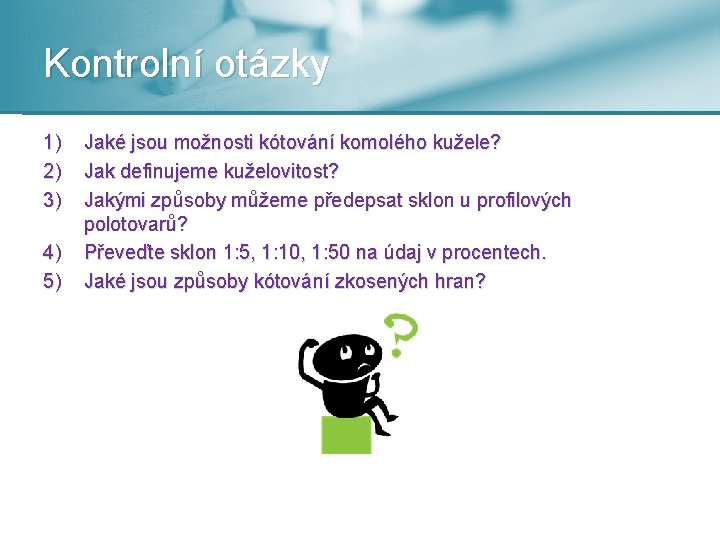

Kontrolní otázky 1) 2) 3) 4) 5) Jaké jsou možnosti kótování komolého kužele? Jak definujeme kuželovitost? Jakými způsoby můžeme předepsat sklon u profilových polotovarů? Převeďte sklon 1: 5, 1: 10, 1: 50 na údaj v procentech. Jaké jsou způsoby kótování zkosených hran?

Kontrolní otázky 1) 2) 3) 4) 5) - dvěma průměry a délkou - dvěma průměry a polovičním vrcholovým úhlem - dvěma průměry a vrcholovým úhlem - jedním průměrem, délkou a hodnotou kuželovitosti - jedním průměrem, délkou a polovičním vrcholovým úhlem Kuželovitost je dána poměrem rozdílů průměrů a délky kužele ��=(��−��): �� Poměrem, v procentech nebo v promile. 1: 5 = 20%, 1: 10 = 10%, 1: 50 = 2%. - na plochých součástech dvěma délkovými rozměry - u rotačních součástí délkovým rozměrem ve směru osy a úhlovým rozměrem - hrany zkosené pod úhlem 45° se kótují součinem velikosti zkosení a úhlu 45° - malá zkosení kótujeme k odkazové čáře zakončené šipkou
