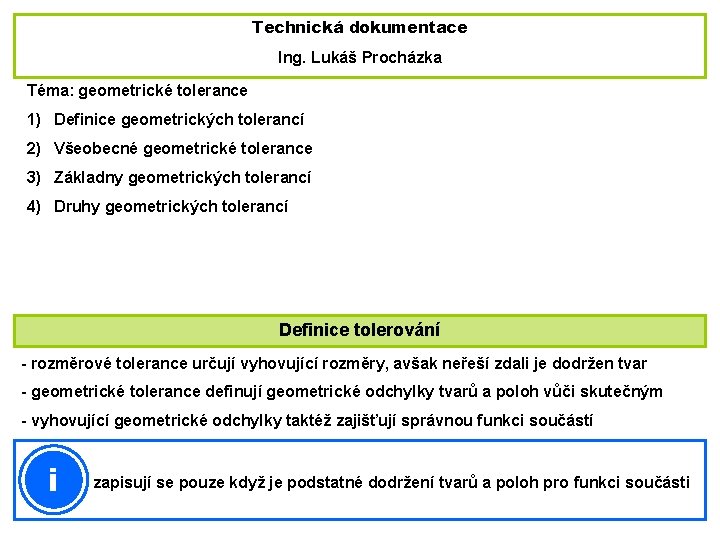

Technická dokumentace Ing. Lukáš Procházka Téma: geometrické tolerance 1) Definice geometrických tolerancí 2) Všeobecné geometrické tolerance 3) Základny geometrických tolerancí 4) Druhy geometrických tolerancí Definice tolerování - rozměrové tolerance určují vyhovující rozměry, avšak neřeší zdali je dodržen tvar - geometrické tolerance definují geometrické odchylky tvarů a poloh vůči skutečným - vyhovující geometrické odchylky taktéž zajišťují správnou funkci součástí i zapisují se pouze když je podstatné dodržení tvarů a poloh pro funkci součásti

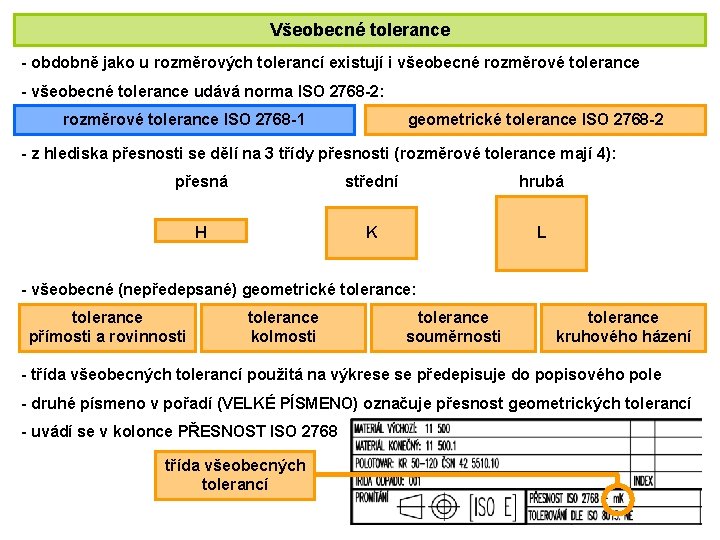

Všeobecné tolerance - obdobně jako u rozměrových tolerancí existují i všeobecné rozměrové tolerance - všeobecné tolerance udává norma ISO 2768 -2: rozměrové tolerance ISO 2768 -1 geometrické tolerance ISO 2768 -2 - z hlediska přesnosti se dělí na 3 třídy přesnosti (rozměrové tolerance mají 4): přesná střední hrubá H K L - všeobecné (nepředepsané) geometrické tolerance: tolerance přímosti a rovinnosti tolerance kolmosti tolerance souměrnosti tolerance kruhového házení - třída všeobecných tolerancí použitá na výkrese se předepisuje do popisového pole - druhé písmeno v pořadí (VELKÉ PÍSMENO) označuje přesnost geometrických tolerancí - uvádí se v kolonce PŘESNOST ISO 2768 třída všeobecných tolerancí

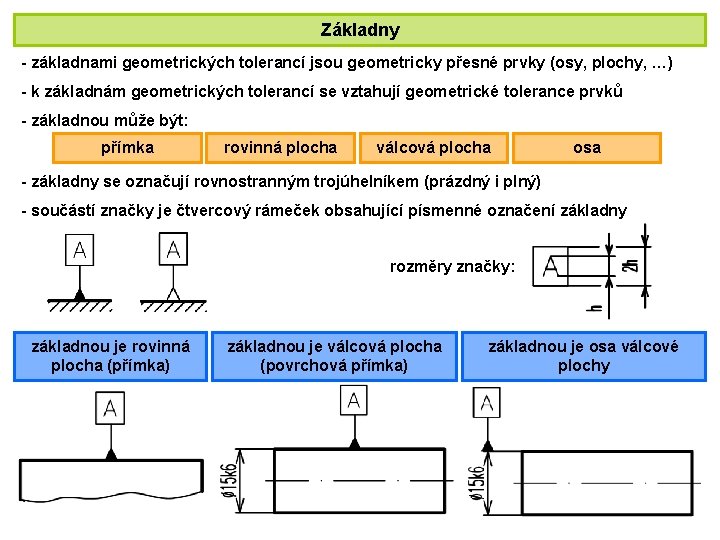

Základny - základnami geometrických tolerancí jsou geometricky přesné prvky (osy, plochy, …) - k základnám geometrických tolerancí se vztahují geometrické tolerance prvků - základnou může být: přímka rovinná plocha válcová plocha osa - základny se označují rovnostranným trojúhelníkem (prázdný i plný) - součástí značky je čtvercový rámeček obsahující písmenné označení základny rozměry značky: základnou je rovinná plocha (přímka) základnou je válcová plocha (povrchová přímka) základnou je osa válcové plochy

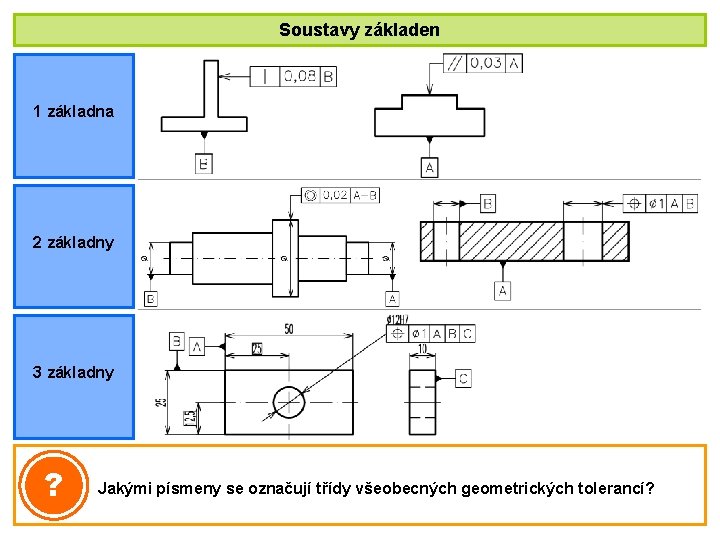

Soustavy základen 1 základna 2 základny 3 základny ? Jakými písmeny se označují třídy všeobecných geometrických tolerancí?

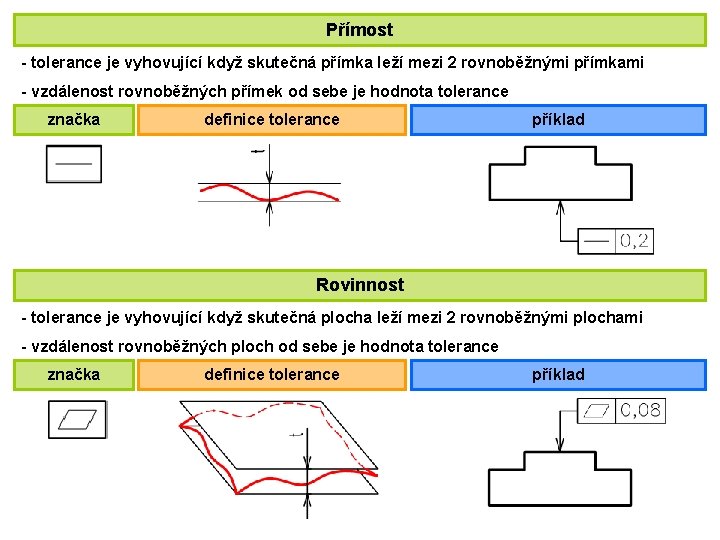

Přímost - tolerance je vyhovující když skutečná přímka leží mezi 2 rovnoběžnými přímkami - vzdálenost rovnoběžných přímek od sebe je hodnota tolerance značka definice tolerance příklad Rovinnost - tolerance je vyhovující když skutečná plocha leží mezi 2 rovnoběžnými plochami - vzdálenost rovnoběžných ploch od sebe je hodnota tolerance značka definice tolerance příklad

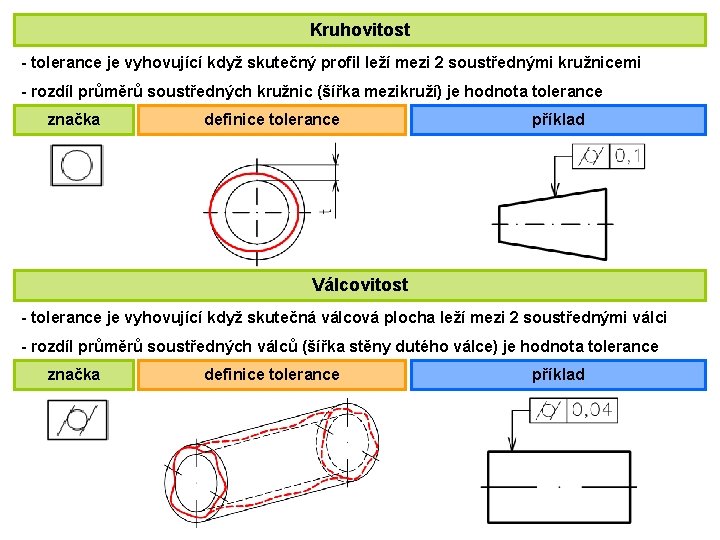

Kruhovitost - tolerance je vyhovující když skutečný profil leží mezi 2 soustřednými kružnicemi - rozdíl průměrů soustředných kružnic (šířka mezikruží) je hodnota tolerance značka definice tolerance příklad Válcovitost - tolerance je vyhovující když skutečná válcová plocha leží mezi 2 soustřednými válci - rozdíl průměrů soustředných válců (šířka stěny dutého válce) je hodnota tolerance značka definice tolerance příklad

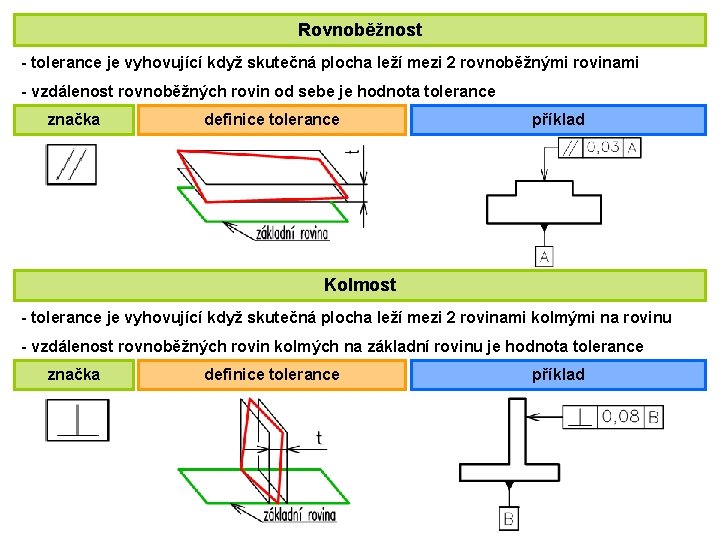

Rovnoběžnost - tolerance je vyhovující když skutečná plocha leží mezi 2 rovnoběžnými rovinami - vzdálenost rovnoběžných rovin od sebe je hodnota tolerance značka definice tolerance příklad Kolmost - tolerance je vyhovující když skutečná plocha leží mezi 2 rovinami kolmými na rovinu - vzdálenost rovnoběžných rovin kolmých na základní rovinu je hodnota tolerance značka definice tolerance příklad

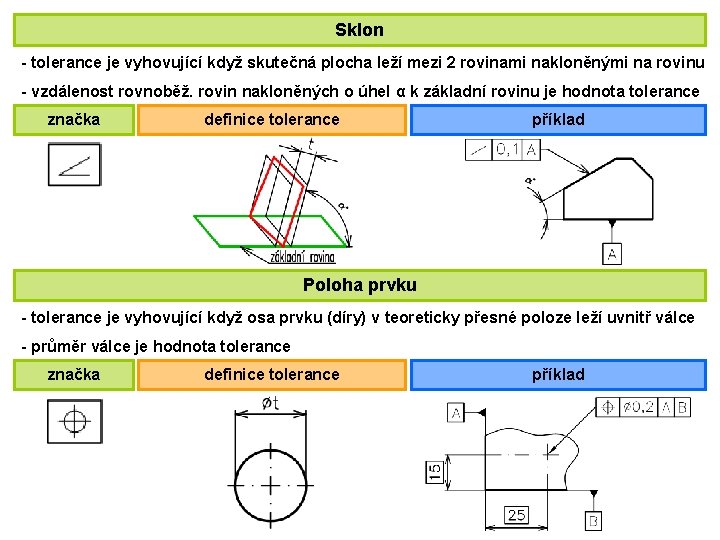

Sklon - tolerance je vyhovující když skutečná plocha leží mezi 2 rovinami nakloněnými na rovinu - vzdálenost rovnoběž. rovin nakloněných o úhel α k základní rovinu je hodnota tolerance značka definice tolerance příklad Poloha prvku - tolerance je vyhovující když osa prvku (díry) v teoreticky přesné poloze leží uvnitř válce - průměr válce je hodnota tolerance značka definice tolerance příklad

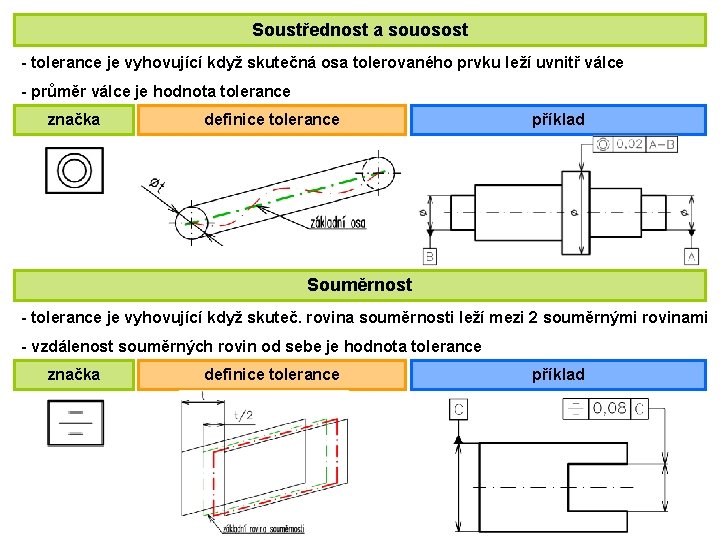

Soustřednost a souosost - tolerance je vyhovující když skutečná osa tolerovaného prvku leží uvnitř válce - průměr válce je hodnota tolerance značka definice tolerance příklad Souměrnost - tolerance je vyhovující když skuteč. rovina souměrnosti leží mezi 2 souměrnými rovinami - vzdálenost souměrných rovin od sebe je hodnota tolerance značka definice tolerance příklad

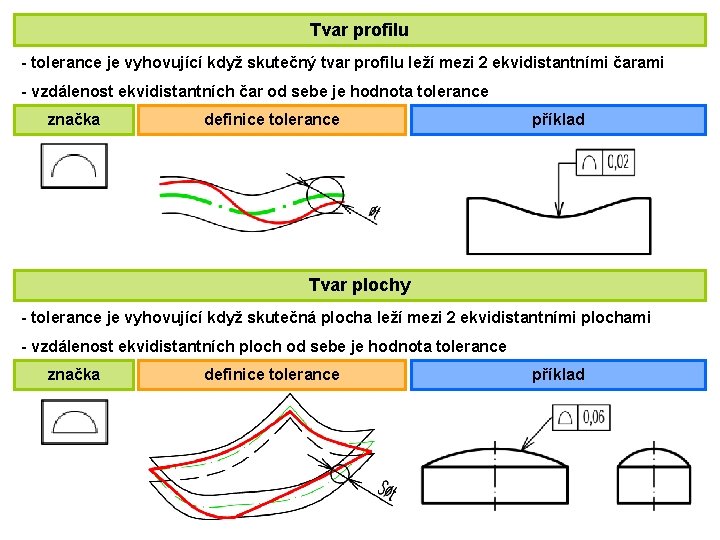

Tvar profilu - tolerance je vyhovující když skutečný tvar profilu leží mezi 2 ekvidistantními čarami - vzdálenost ekvidistantních čar od sebe je hodnota tolerance značka definice tolerance příklad Tvar plochy - tolerance je vyhovující když skutečná plocha leží mezi 2 ekvidistantními plochami - vzdálenost ekvidistantních ploch od sebe je hodnota tolerance značka definice tolerance příklad

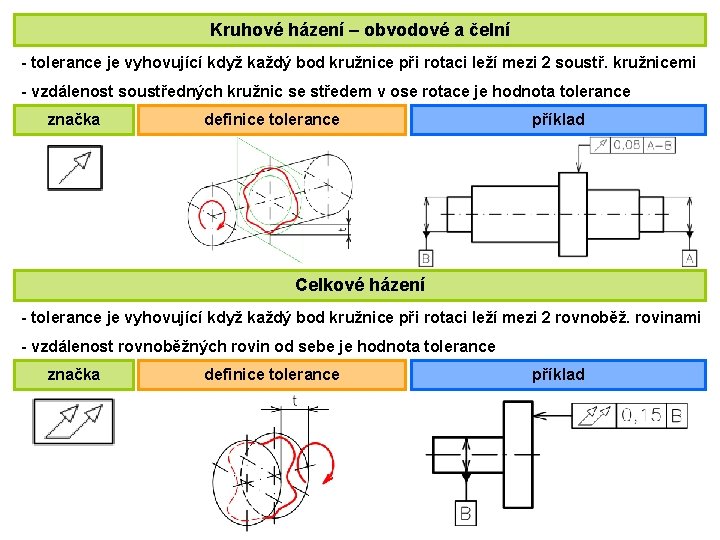

Kruhové házení – obvodové a čelní - tolerance je vyhovující když každý bod kružnice při rotaci leží mezi 2 soustř. kružnicemi - vzdálenost soustředných kružnic se středem v ose rotace je hodnota tolerance značka definice tolerance příklad Celkové házení - tolerance je vyhovující když každý bod kružnice při rotaci leží mezi 2 rovnoběž. rovinami - vzdálenost rovnoběžných rovin od sebe je hodnota tolerance značka definice tolerance příklad
