Technicien Mthodes en Conception de Processus BTS IPM
: Technicien Méthodes en Conception de Processus BTS IPM SOMMAIRE 1 – ENVIRONNEMENT DU TECHNICIEN 2 – ETUDE DE CAS 3 – DONNEES TECHNIQUES DE PRODUCTION 4 – PROBLEMATIQUES PROPOSEES AU TECHNICIEN METHODES 5 – DOCUMENTS PREPARATOIRES A LA MISE EN PRODUCTION 6 – COMPETENCES MOBILISEES PAR LA FONCTION
: Technicien Méthodes en Conception de Processus BTS IPM 1 – ENVIRONNEMENT DU TECHNICIEN METHODES EN « CONCEPTION DE PROCESSUS »
Besoin Cd. CF produit Produit Matériau Procédé Processus Moyens Conception Pré conception préliminaire du produit Conception détaillée et pré industrialisation Conception détaillée produit Pré conception Par pièce, analyse de la relation de la pièce produit – matériau – procédé Conception détaillée pièce Par pièce, élaboration du processus prévisionnel, validation du procédé, définition d’un brut capable Par pièce, spécification dimensionnelle et géométrique critique Validation d’un principe d’outillage Élaboration du Cd. CF outillage Conception spécifiée pièce Industrialisation Conception de processus Définition du processus et des paramètres de production Choix des moyens Validation du processus par simulation Optimisation du processus Étude, réalisation et qualification des outillages Rédaction du dossier d’industrialisation Configuration des moyens Lancement de la production Production Qualification du produit Contrôle et suivi de la production Gestion des ressources humaines et matérielles
: Technicien Méthodes en Conception de Processus BTS IPM Technicien procédé en pré industrialisation Technicien « Méthodes » en conception de processus Technicien « Responsable de la gestion et de l’organisation des moyens de production » FONCTIONS Technicien Chargé : « Responsable d’atelier deou d’un secteur de l’industrialisation du produit et de la Production » définition détaillée du processus Secteur : Bureau des méthodes Technicien «Méthodes Atelier» Technicien « Méthodes » en qualification et optimisation de Moyens : processus Logiciel de FAO, Banque de données
: Technicien Méthodes en Conception de Processus BTS IPM 2 – ETUDE DE CAS : INDUSTRIALISATION DU « PORTE-SATELLITES »
: Technicien Méthodes en Conception de Processus BTS IPM NEW TECHNICS FOR NEW GEARBOXES NOUVELLES TECHNOLOGIES POUR NOUVELLES BOITES DE VITESSE Tail Gear Box Boite de Transmission Arrière (BTA) Main Gear. Box Boite de Transmission Primaire (BTP)

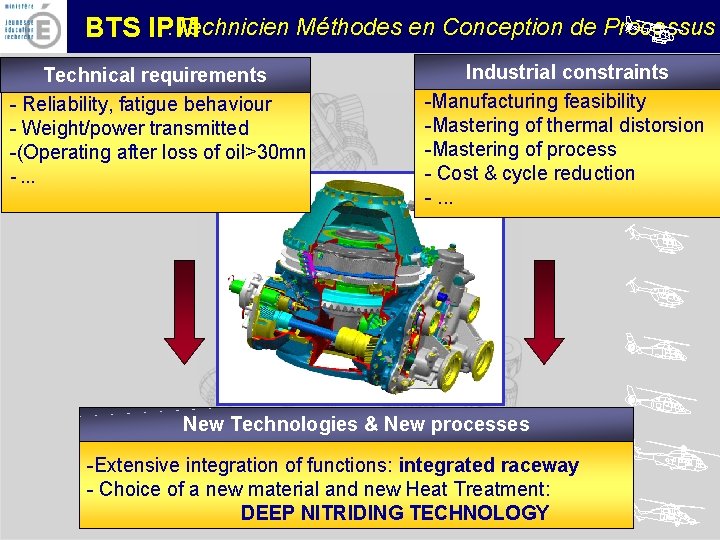

: Technicien Méthodes en Conception de Processus BTS IPM Technical requirements - Reliability, fatigue behaviour - Weight/power transmitted -(Operating after loss of oil>30 mn -. . . Industrial constraints -Manufacturing feasibility -Mastering of thermal distorsion -Mastering of process - Cost & cycle reduction -. . . New Technologies & New processes -Extensive integration of functions: integrated raceway - Choice of a new material and new Heat Treatment: DEEP NITRIDING TECHNOLOGY
: Technicien Méthodes en Conception de Processus BTS IPM Example on Tiger Planet Carrier Tools & Methodologies Outils & Méthodes -Operating mode -Manufacturing size analysis -Calculation of manufacturing tolerances distribution -…. Exemple du Porte-Satellites du « Tigre »
: Technicien Méthodes en Conception de Processus BTS IPM 3 – DONNEES TECHNIQUES DE PRODUCTION Blank - Brut DU PORTE-SATELLITES DU « TIGRE » Finished - Fini
: Technicien Méthodes en Conception de Processus BTS IPM PIECE D’EQUIPEMENT D’APPAREIL NEUF OU PIECE DE RECHANGE PRODUCTION DE MOYENNE SERIE RENOUVELABLE LOTS DE 60 PIECES
: Technicien Méthodes en Conception de Processus BTS IPM MODELE NUMERIQUE SPECIFIE

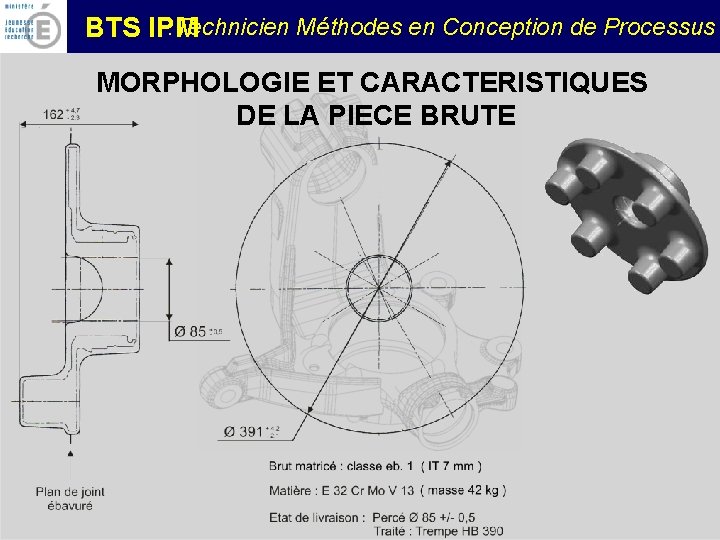

: Technicien Méthodes en Conception de Processus BTS IPM MORPHOLOGIE ET CARACTERISTIQUES DE LA PIECE BRUTE
: Technicien Méthodes en Conception de Processus BTS IPM
: Technicien Méthodes en Conception de Processus BTS IPM
: Technicien Méthodes en Conception de Processus BTS IPM 4 - PROBLEMATIQUES PROPOSEES AU TECHNICIEN METHODES EN « CONCEPTION DE PROCESSUS »
: Technicien Méthodes en Conception de Processus BTS IPM Dossier de Pré-indus. Dossier de Mise en production Données Techniques CHOIX INTEGRATION FAO VALIDATION SIMULATION

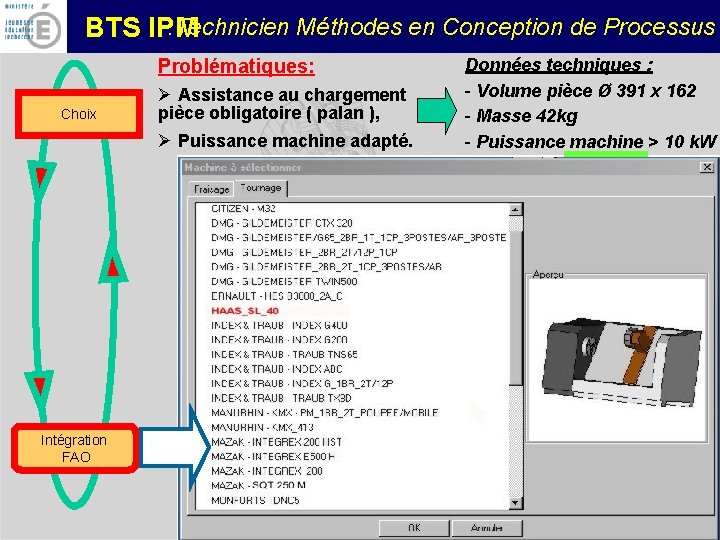

: Technicien Méthodes en Conception de Processus BTS IPM Problématiques: Choix Ø Assistance au chargement pièce obligatoire ( palan ), Ø Puissance machine adapté. Intégration FAO Données techniques : - Volume pièce Ø 391 x 162 - Masse 42 kg - Puissance machine > 10 k. W

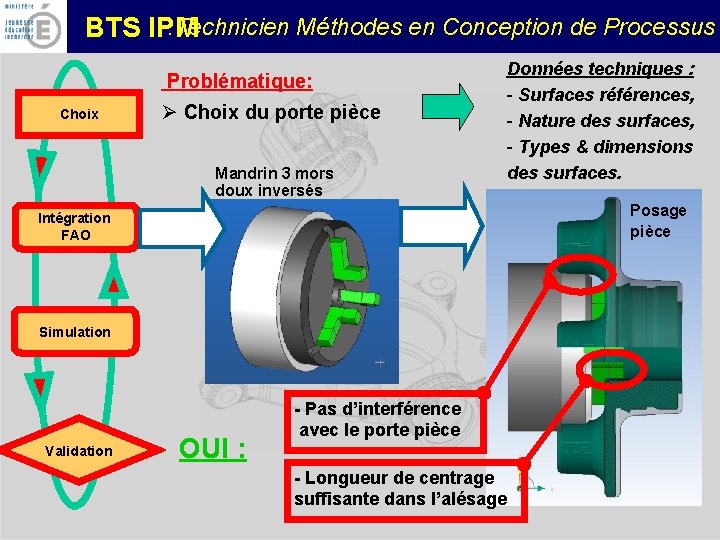

: Technicien Méthodes en Conception de Processus BTS IPM Problématique: Choix Ø Choix du porte pièce Mandrin 3 mors doux inversés Données techniques : - Surfaces références, - Nature des surfaces, - Types & dimensions des surfaces. Posage pièce Intégration FAO Simulation Validation OUI : - Pas d’interférence avec le porte pièce - Longueur de centrage suffisante dans l’alésage
: Technicien Méthodes en Conception de Processus BTS IPM Problématique : Ø Position de l’origine programme Choix Origine Porte pièce Origine Programme Intégration FAO 95 Validation OUI : Vérification dimensionnelle / simulation Données techniques : - Appui plan, - Spécifications - Simulation d’usinage
: Technicien Méthodes en Conception de Processus BTS IPM Problématiques : Choix Données techniques : - Opération ébauche - Mise en position - Dimension du brut Ø Sens des efforts de coupe, Ø Surlongueur d’usinage / brut. Intégration FAO uti sol r 1 e Simulation 2 me so on Usinage radial lut Validation OUI : ion - Effort de coupe vers appui plan - Surlongueur d’usinage correcte Usinage axial
: Technicien Méthodes en Conception de Processus BTS IPM Choix Données techniques : Problématiques : choix des paramètres de coupe - Matériaux E 32 Cr Mo V 13 , - Vc 15 = 100 m / mn - Opération usinage : eb. , -f = 0, 2 mm / tr - Type usinage : Chariot. ext. . - ap = 2 mm pour 1 seul outil d’ébauche Intégration FAO Simulation : Simulation Tt = 60 mn Validation NON : Tt = 60 mn > T 15 avec Vc = 100 m/mn Durée de vie outil largement dépassée
: Technicien Méthodes en Conception de Processus BTS IPM Paramètres de coupe : - Vc 15 = 100 m / mn -f = 0, 2 mm / tr - ap = 2 mm Choix Intégration FAO Paramètres de coupe corrigés: - Vc 60 = 70 m / mn 0, 3 mm / tr - f = - ap = 2 mm Simulation : Simulation Tt = 57 mn < T 60 avec Vc = 70 m/mn Validation OUI : Paramètres de coupe validés : usinage avec 1 seul outil d’ébauche
: Technicien Méthodes en Conception de Processus BTS IPM Choix Problématique: Ø Accessibilité à toutes les surfaces avec le même outil de finition. Données techniques : - Opération de finition, - Géométrie du profil à usiner. Simulation : Intégration FAO Plaquette Rhombique 55° cr = 87° Simulation Validation NON : - Problème d’usinage : - Usinage correct : pas de l’outil talonne talonnage outil Zone d’interférence : outil / surface usinée
: Technicien Méthodes en Conception de Processus BTS IPM Choix Données techniques : - Opération finition - Choix de la géométrie outil Recherche d’une nouvelle géométrie outil Simulation : Intégration FAO Plaquette Rhombique 35° Rhombique 55° c cr = 62, 5° r = 87° Simulation Validation OUI : - Usinage correct : pas de talonnage outil Plus d’interférence : outil / surface usinée
: Technicien Méthodes en Conception de Processus BTS IPM Simulation Générale Validation Dossier de mise en Production : - Fiche opératoire, - Fiche d’opérations, - Fiche outils, - Simogramme, - Programme, - Coût phase, - etc…. , Élaboration des documents de production
: Technicien Méthodes en Conception de Processus BTS IPM Élaborer le processus de contrôle sur MMT pour QUALIFICATION du produit Élaborer les procédures de mesures et/ou de contrôles en PRODUCTION Dossier de mise en production suite: Ø Définitions et choix des types de contrôle, Ø Élaboration de la gamme de contrôle et des modes opératoires associés, Ø Définition des paramètres de suivi statistique de processus, Ø Définition de l’organisation du poste.
: Technicien Méthodes en Conception de Processus BTS IPM 5 - DOCUMENTS PREPARATOIRES A LA MISE EN PRODUCTION DU PORTE-SATELLITES
: Technicien Méthodes en Conception de Processus BTS IPM DOSSIER DE PRODUCTION
: Technicien Méthodes en Conception de Processus BTS IPM 6 - COMPETENCES MOBILISEES POUR ASSURER LA FONCTION TECHNICIEN METHODES EN CONCEPTION DE PROCESSUS
: Technicien Méthodes en Conception de Processus BTS IPM C 09: Elaborer le processus détaillé. C 10: Définir les moyens et les protocoles de contrôle. C 11: Définir les contraintes d’environnement de production. C 16: Elaborer les documents opératoires de la mise en production du produit.
: Technicien Méthodes en Conception de Processus BTS IPM Remerciements : Messieurs FARADIAN et DE LOOZE de la société Eurocopter qui ont mis à notre disposition tous les documents relatifs au porte-satellites. Messieurs LEGRAND et FISTOLET de la société Missler pour leur aide et leur patience dans les mises au point avec le logiciel Top. Solid’Cam.
