TD WAGONNET Étude du moteur M 1 deux sens de marche

TD WAGONNET Étude du moteur M 1 deux sens de marche

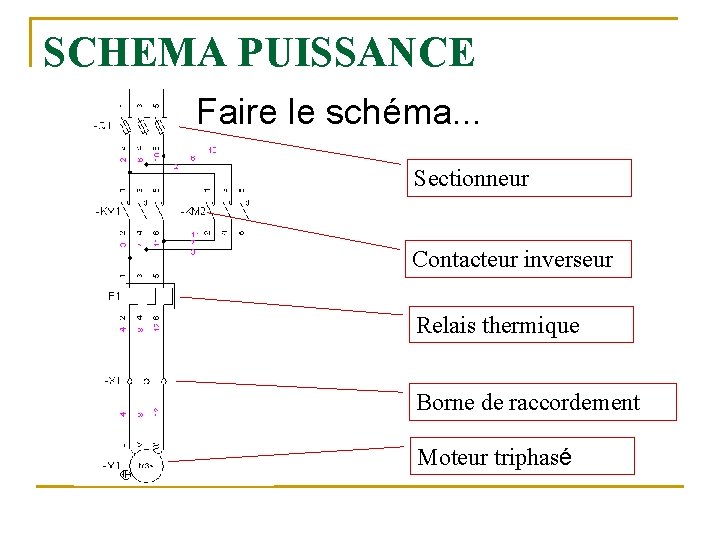

SCHEMA PUISSANCE Faire le schéma. . . Sectionneur Contacteur inverseur Relais thermique Borne de

SCHEMA PUISSANCE Faire le schéma. . . Sectionneur Contacteur inverseur Relais thermique Borne de raccordement Moteur triphasé

RÔLE 1. Le sectionneur : Le sectionneur à pour fonction d’isoler ou séparer. Il

RÔLE 1. Le sectionneur : Le sectionneur à pour fonction d’isoler ou séparer. Il assure la sécurité des personnes, en effectuant la séparation entre la source d’alimentation électrique et l’installation électrique sur laquelle on effectue des travaux. Il ne peut s’ouvrir en charge, n’a pas de pouvoir de coupure.

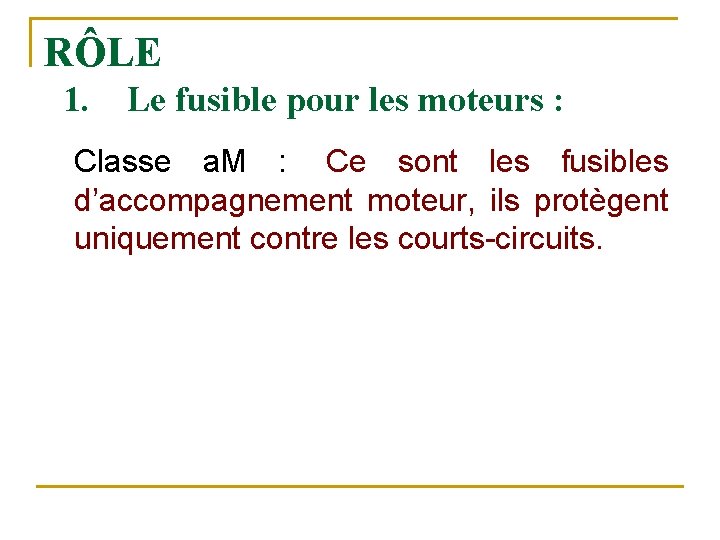

RÔLE 1. Le fusible pour les moteurs : Classe a. M : Ce sont

RÔLE 1. Le fusible pour les moteurs : Classe a. M : Ce sont les fusibles d’accompagnement moteur, ils protègent uniquement contre les courts-circuits.

RÔLE 1. Le contacteur inverseur : Le contacteur est destiné à ouvrir ou fermer

RÔLE 1. Le contacteur inverseur : Le contacteur est destiné à ouvrir ou fermer un circuit par l’intermédiaire d’un circuit de commande. Il possède le pouvoir de coupure. La fonction inverseur est obtenu par câblage cela permet deux sens de marches

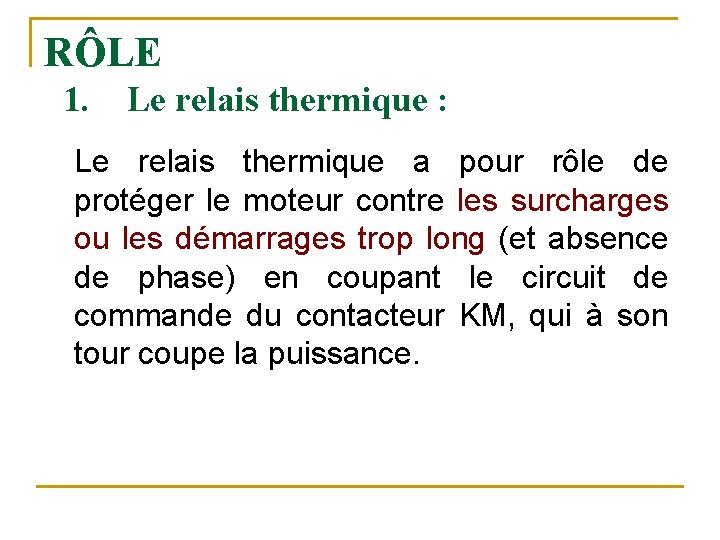

RÔLE 1. Le relais thermique : Le relais thermique a pour rôle de protéger

RÔLE 1. Le relais thermique : Le relais thermique a pour rôle de protéger le moteur contre les surcharges ou les démarrages trop long (et absence de phase) en coupant le circuit de commande du contacteur KM, qui à son tour coupe la puissance.

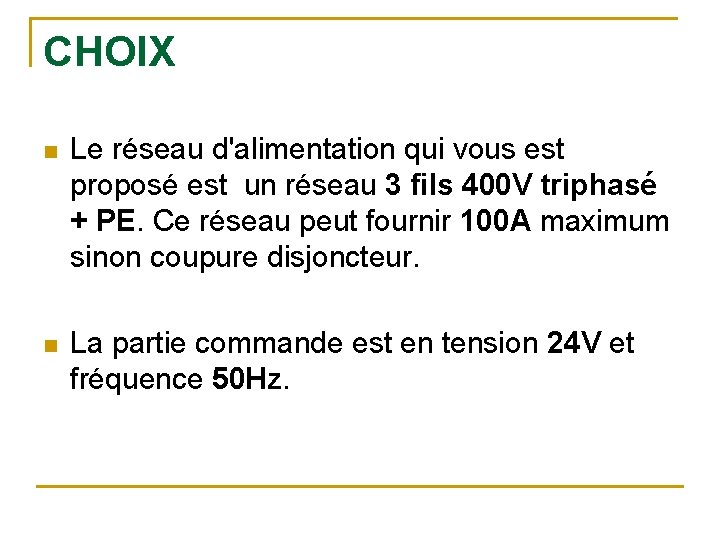

CHOIX n Le réseau d'alimentation qui vous est proposé est un réseau 3 fils

CHOIX n Le réseau d'alimentation qui vous est proposé est un réseau 3 fils 400 V triphasé + PE. Ce réseau peut fournir 100 A maximum sinon coupure disjoncteur. n La partie commande est en tension 24 V et fréquence 50 Hz.

1. Calculez l'intensité absorbée par le moteur M 1. un réseau 4 fils 400

1. Calculez l'intensité absorbée par le moteur M 1. un réseau 4 fils 400 V triphasé = Pu / Pa Pa = Pu / Pa = 22000 / 0, 97 = 22680, 5 W Pa = U x I x Cos x Ö 3 I = Pa / ( U x Cos x Ö 3 ) I = 22680, 5 / ( 400 x 0, 77 x Ö 3 ) = 42, 52 A

2. Effectuez le choix du sectionneur Q 1 porte fusibles (Sans marche monophasé, avec

2. Effectuez le choix du sectionneur Q 1 porte fusibles (Sans marche monophasé, avec deux contacts de précoupures, raccordement par vis-étrier). Information : U = 400 V triphasé sans neutre I = 42, 52 A Raccordement vis-étrier Référence : GK 1 ES Sans marche monophasé 2 précoupures Information fusible : Taille 14 x 51

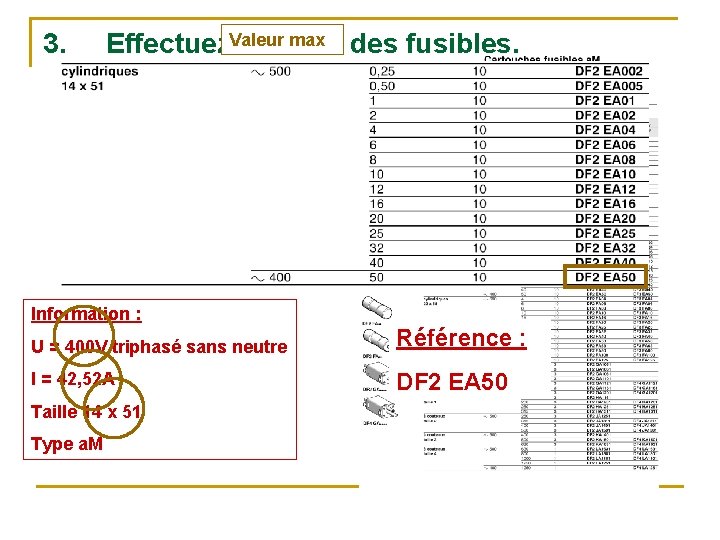

3. max des fusibles. Effectuez. Valeur le choix Information : U = 400 V

3. max des fusibles. Effectuez. Valeur le choix Information : U = 400 V triphasé sans neutre Référence : I = 42, 52 A DF 2 EA 50 Taille 14 x 51 Type a. M

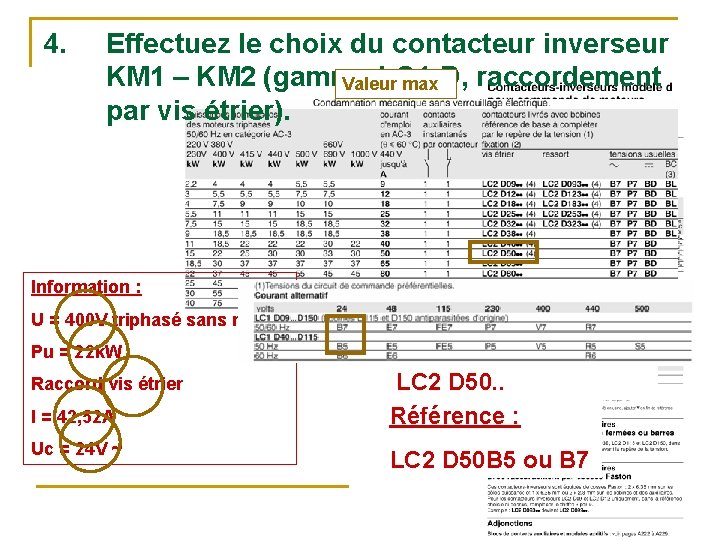

4. Effectuez le choix du contacteur inverseur KM 1 – KM 2 (gamme LC

4. Effectuez le choix du contacteur inverseur KM 1 – KM 2 (gamme LC 1 -D, raccordement Valeur max par vis étrier). Information : U = 400 V triphasé sans neutre Pu = 22 k. W Raccord vis étrier I = 42, 52 A Uc = 24 V ~ Début de Référence : LC 2 D 50. . Référence : LC 2 D 50 B 5 ou B 7

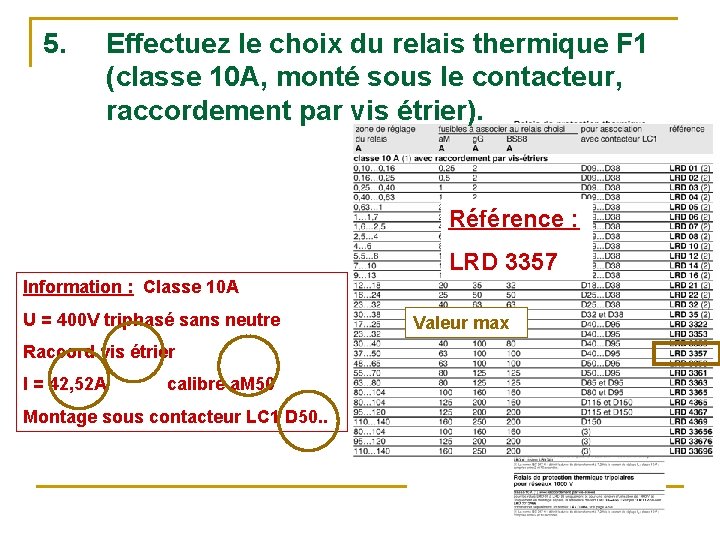

5. Effectuez le choix du relais thermique F 1 (classe 10 A, monté sous

5. Effectuez le choix du relais thermique F 1 (classe 10 A, monté sous le contacteur, raccordement par vis étrier). Référence : LRD 3357 Information : Classe 10 A U = 400 V triphasé sans neutre Raccord vis étrier I = 42, 52 A calibre a. M 50 Montage sous contacteur LC 1 D 50. . Valeur max

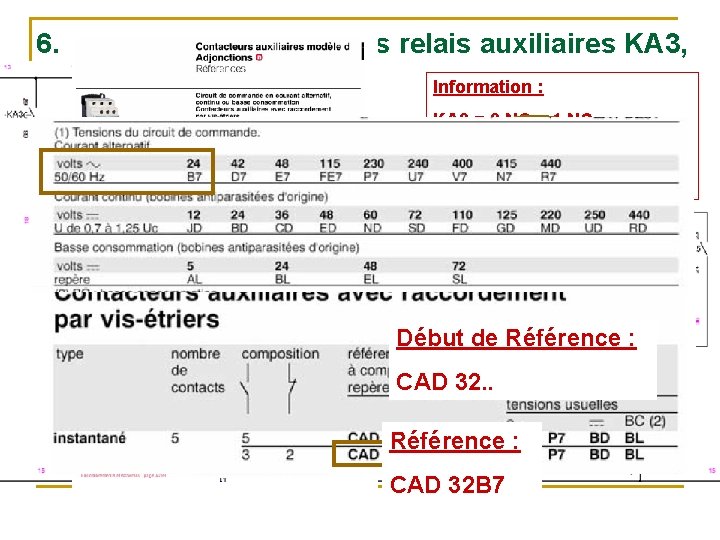

6. Effectuez le choix des relais auxiliaires KA 3, KA 4 et KA 5

6. Effectuez le choix des relais auxiliaires KA 3, KA 4 et KA 5 (raccordement par vis-étrier). Information : KA 3 = 2 NO + 1 NC KA 4 = 2 NO + 1 NC KA 5 = 1 NO + 1 NC Début de Référence : CAD 32. . Référence : CAD 32 B 7

7. Effectuez le choix des blocs aditifs sur KM 1 et Information : KM

7. Effectuez le choix des blocs aditifs sur KM 1 et Information : KM 2 (raccordement par vis-étrier). KM 1 = 2 NO + 1 NC KM 2 = 1 NO + 1 NC Sur chaque contacteur nous avons 1 NO et 1 NC Donc il faut un seul bloc additif Référence : LAD N 11

8. Effectuez le choix des blocs tempo KA 3, KA 4 e KA 5

8. Effectuez le choix des blocs tempo KA 3, KA 4 e KA 5 (raccordement par vis-étrier). Information : tempo travail KA 3 = 1 NO à 2 secondes KA 4 = 1 NO à 2 secondes KA 5 = 1 NO à 2 secondes Référence : LAD T 0

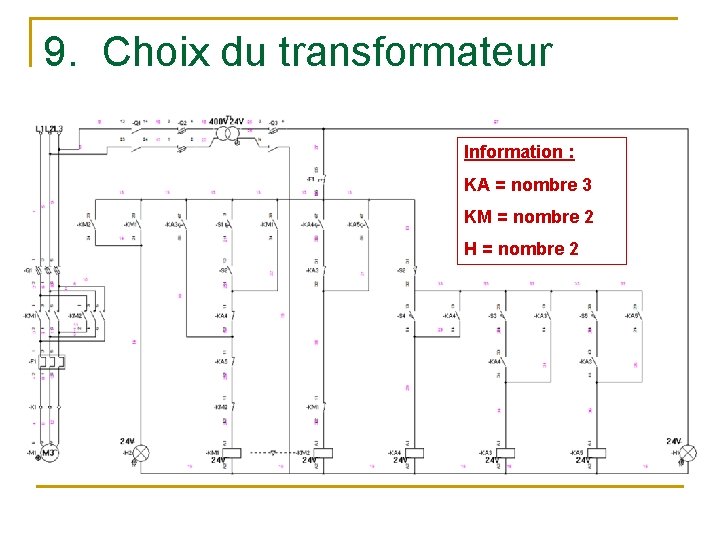

9. Choix du transformateur Information : KA = nombre 3 KM = nombre 2

9. Choix du transformateur Information : KA = nombre 3 KM = nombre 2 H = nombre 2

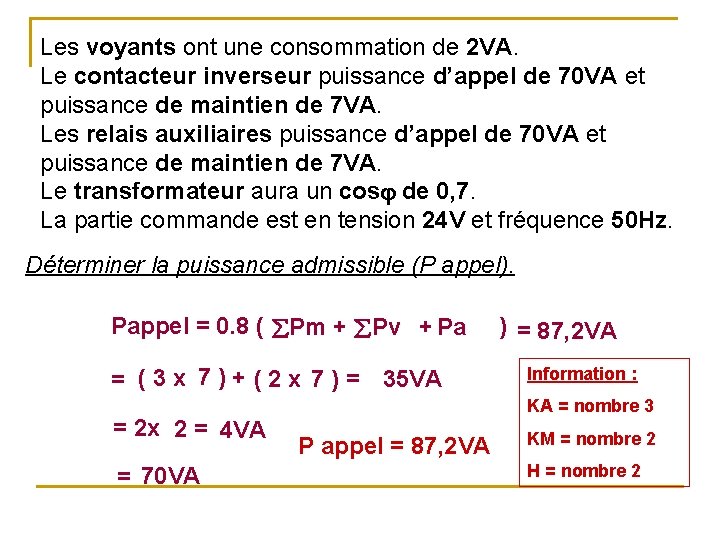

Les voyants ont une consommation de 2 VA. Le contacteur inverseur puissance d’appel de

Les voyants ont une consommation de 2 VA. Le contacteur inverseur puissance d’appel de 70 VA et puissance de maintien de 7 VA. Les relais auxiliaires puissance d’appel de 70 VA et puissance de maintien de 7 VA. Le transformateur aura un cos de 0, 7. La partie commande est en tension 24 V et fréquence 50 Hz. Déterminer la puissance admissible (P appel). Pappel = 0. 8 ( Pm + Pv + Pa = ( 3 x 7 ) + ( 2 x 7 ) = 35 VA = 2 x 2 = 4 VA = 70 VA ) = 87, 2 VA Information : KA = nombre 3 P appel = 87, 2 VA KM = nombre 2 H = nombre 2

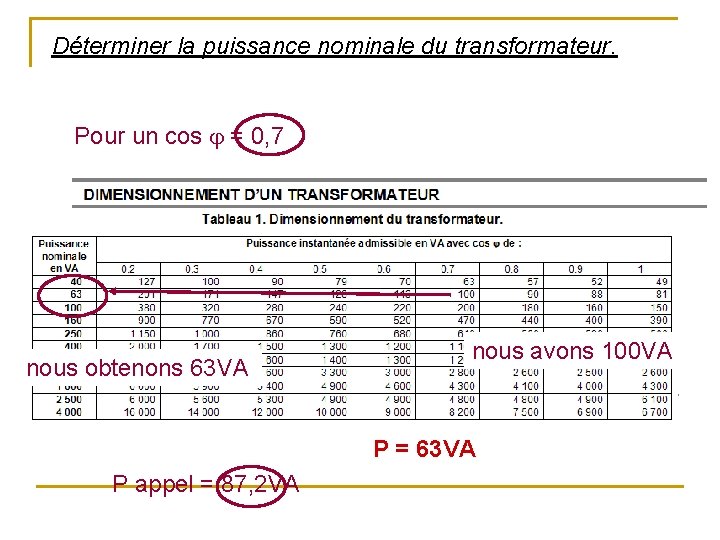

Déterminer la puissance nominale du transformateur. Pour un cos = 0, 7 nous obtenons

Déterminer la puissance nominale du transformateur. Pour un cos = 0, 7 nous obtenons 63 VA nous avons 100 VA P = 63 VA P appel = 87, 2 VA

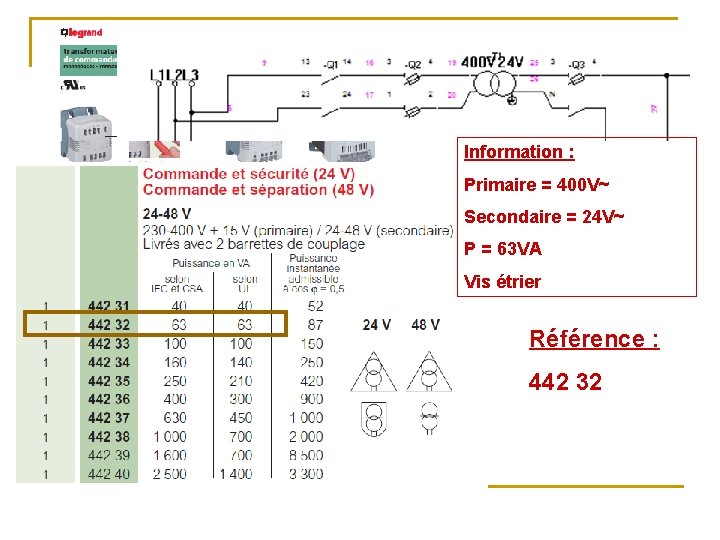

Information : Primaire = 400 V~ Secondaire = 24 V~ P = 63 VA

Information : Primaire = 400 V~ Secondaire = 24 V~ P = 63 VA Vis étrier Référence : 442 32

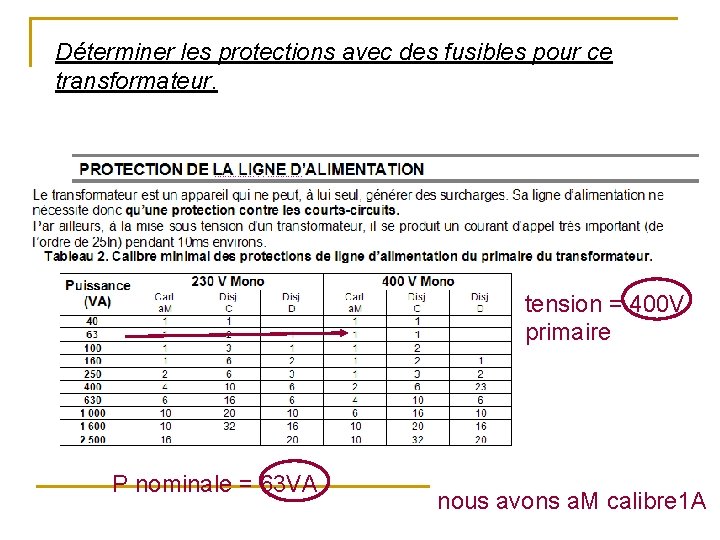

Déterminer les protections avec des fusibles pour ce transformateur. tension = 400 V primaire

Déterminer les protections avec des fusibles pour ce transformateur. tension = 400 V primaire P nominale = 63 VA nous avons a. M calibre 1 A

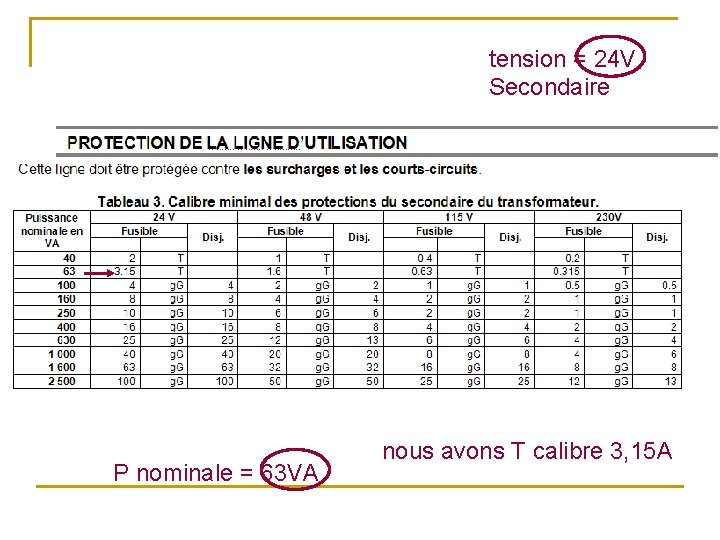

tension = 24 V Secondaire P nominale = 63 VA nous avons T calibre

tension = 24 V Secondaire P nominale = 63 VA nous avons T calibre 3, 15 A

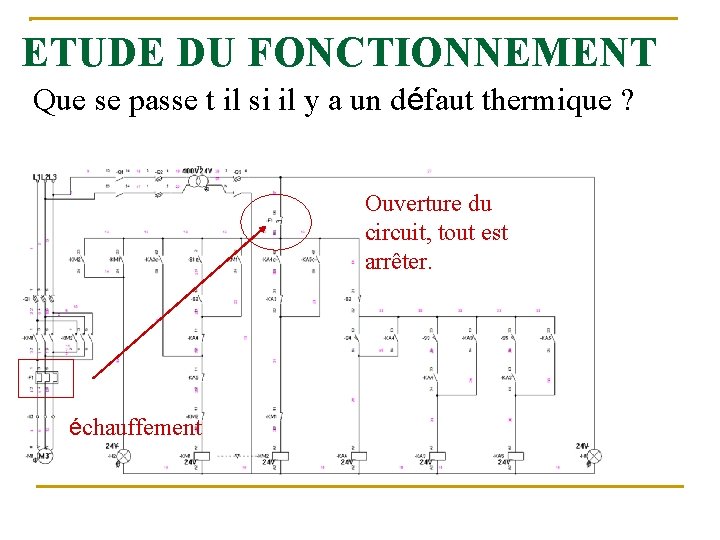

ETUDE DU FONCTIONNEMENT Que se passe t il si il y a un défaut

ETUDE DU FONCTIONNEMENT Que se passe t il si il y a un défaut thermique ? Ouverture du circuit, tout est arrêter. échauffement

ETUDE DU FONCTIONNEMENT Que se passe t il si le fusible dans le porte

ETUDE DU FONCTIONNEMENT Que se passe t il si le fusible dans le porte fusible Q 3 est hors service ? Fusible hors service, pas d ’alimentation partie commande.

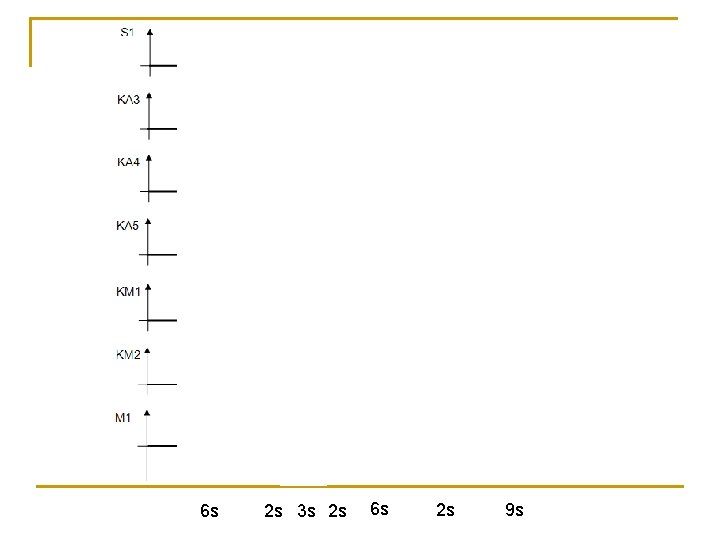

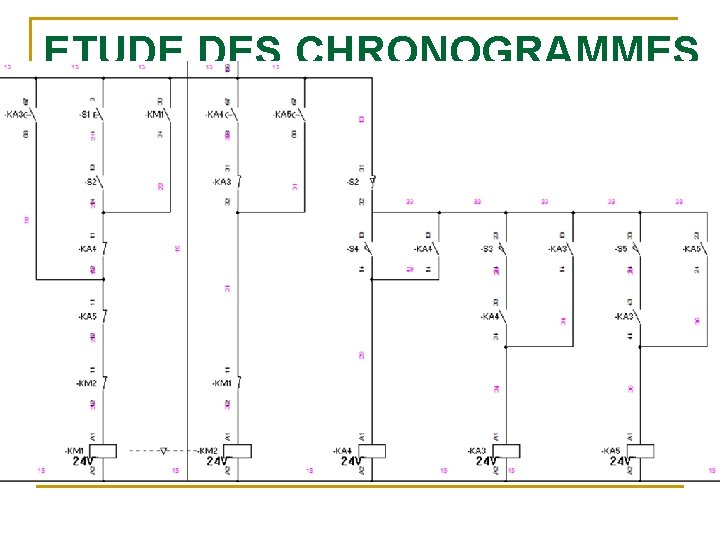

ETUDE DES CHRONOGRAMMES
