TD 8 Chanes de montagnes Tectonique des plaques

TD 8 – Chaînes de montagnes - Tectonique des plaques

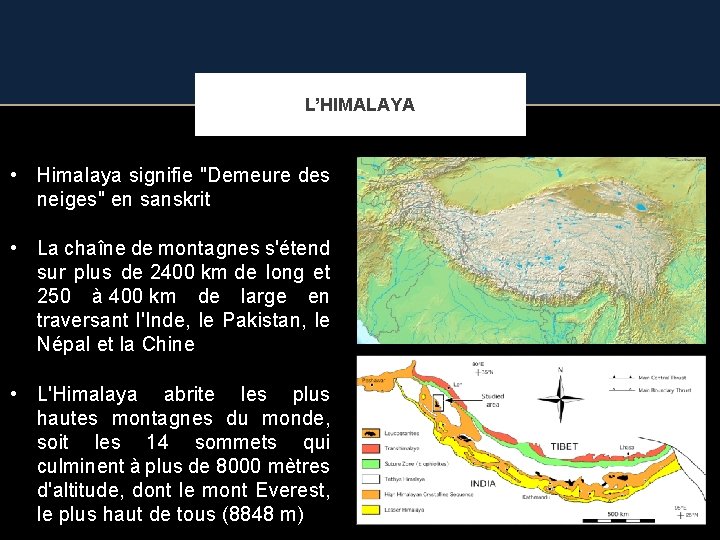

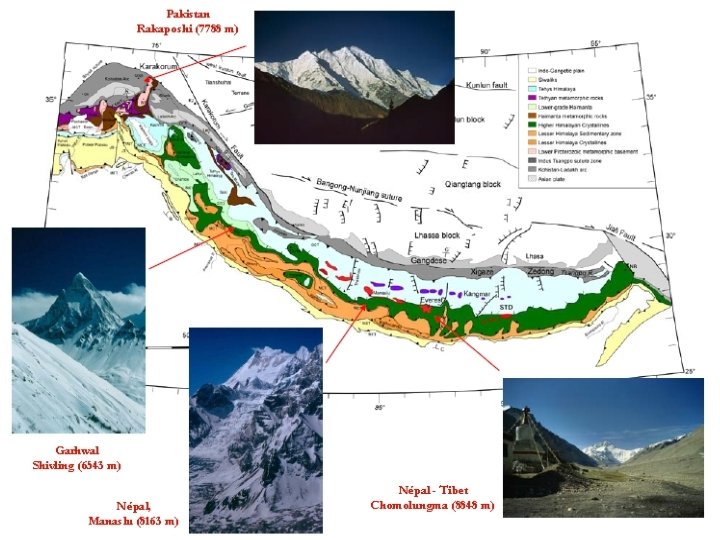

L’HIMALAYA • Himalaya signifie "Demeure des neiges" en sanskrit • La chaîne de montagnes s'étend sur plus de 2400 km de long et 250 à 400 km de large en traversant l'Inde, le Pakistan, le Népal et la Chine • L'Himalaya abrite les plus hautes montagnes du monde, soit les 14 sommets qui culminent à plus de 8000 mètres d'altitude, dont le mont Everest, le plus haut de tous (8848 m)

RELIEF ET TECTONIQUE ACTIVE

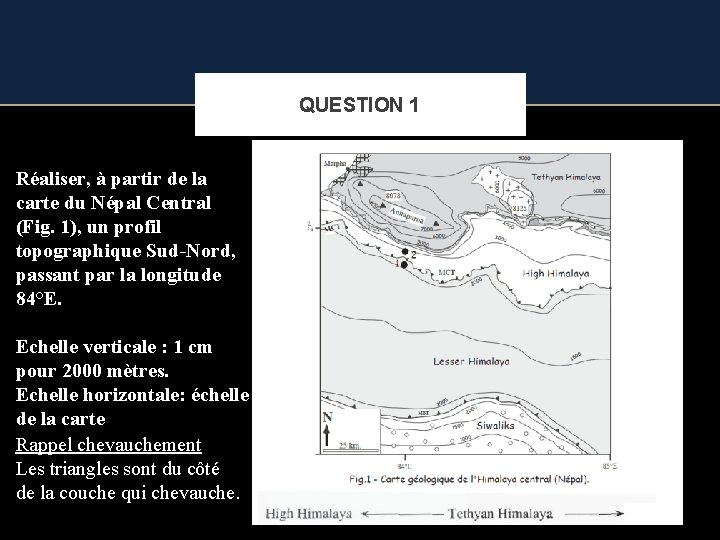

QUESTION 1 Réaliser, à partir de la carte du Népal Central (Fig. 1), un profil topographique Sud-Nord, passant par la longitude 84°E. Echelle verticale : 1 cm pour 2000 mètres. Echelle horizontale: échelle de la carte Rappel chevauchement Les triangles sont du côté de la couche qui chevauche.

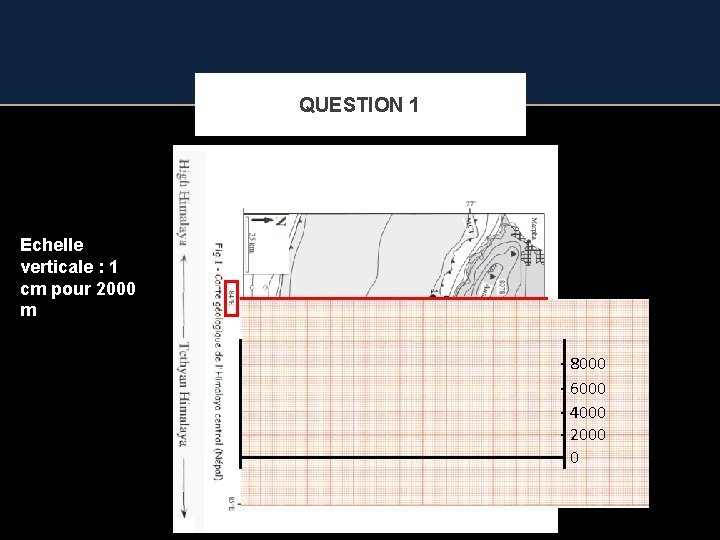

QUESTION 1 Echelle verticale : 1 cm pour 2000 m - 8000 - 6000 - 4000 - 2000 - 0

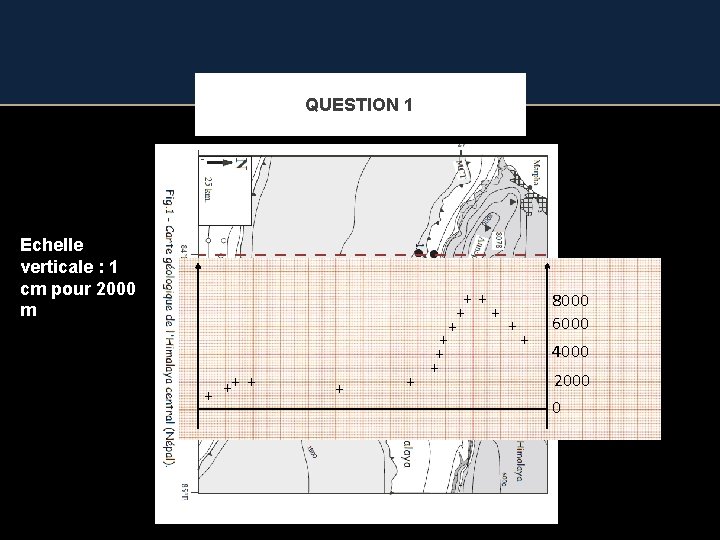

QUESTION 1 Echelle verticale : 1 cm pour 2000 m ++ + + + 8000 6000 4000 2000 0

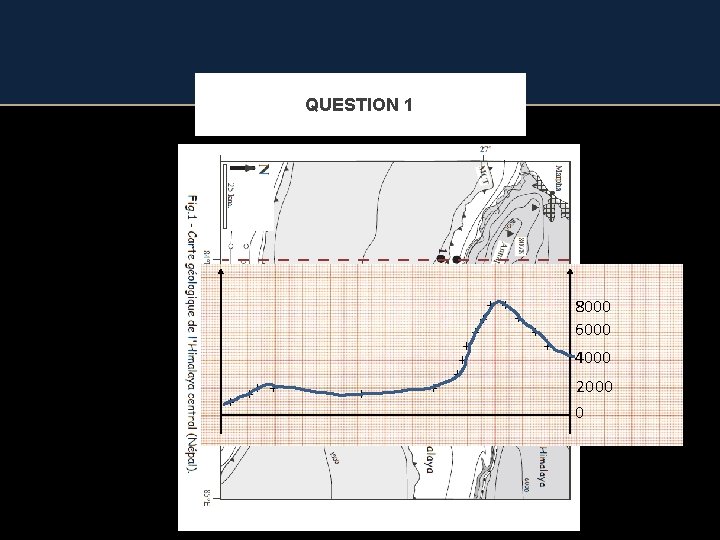

QUESTION 1 ++ + + + 8000 6000 4000 2000 0

QUESTION 2 Localiser sur cette coupe les deux chevauchements principaux: • MBT (Main Boundary Thrust) • MCT (Main Central Thrust) Ø Echelle horizontale = échelle de la carte Ø Echelle verticale = 1/200000 Pendage des chevauchements: 20° ++ + + + 8000 6000 4000 2000 0

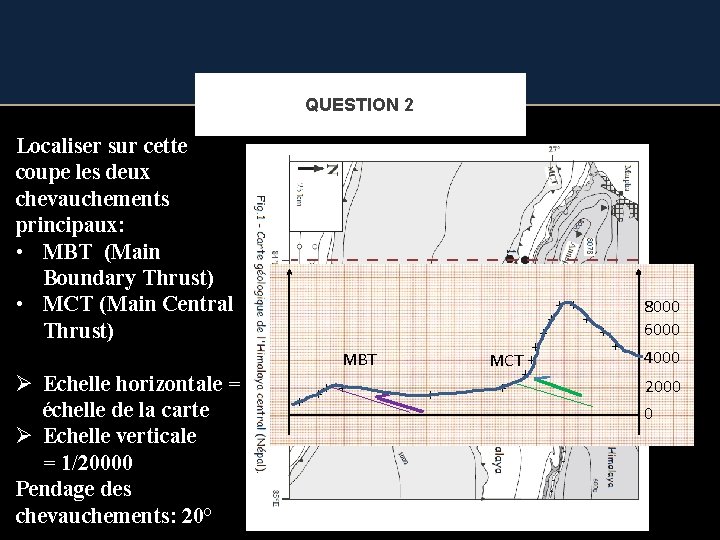

QUESTION 2 Localiser sur cette coupe les deux chevauchements principaux: • MBT (Main Boundary Thrust) • MCT (Main Central Thrust) MBT Ø Echelle horizontale = échelle de la carte Ø Echelle verticale = 1/20000 Pendage des chevauchements: 20° ++ + + + MCT + + + 8000 6000 4000 2000 0

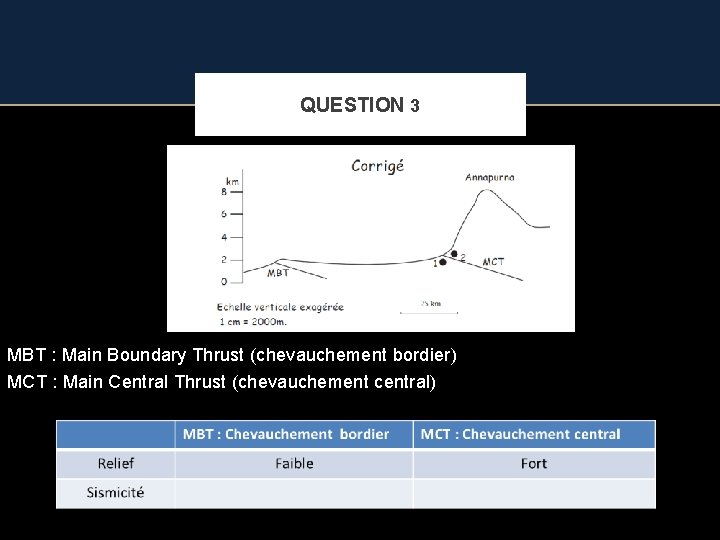

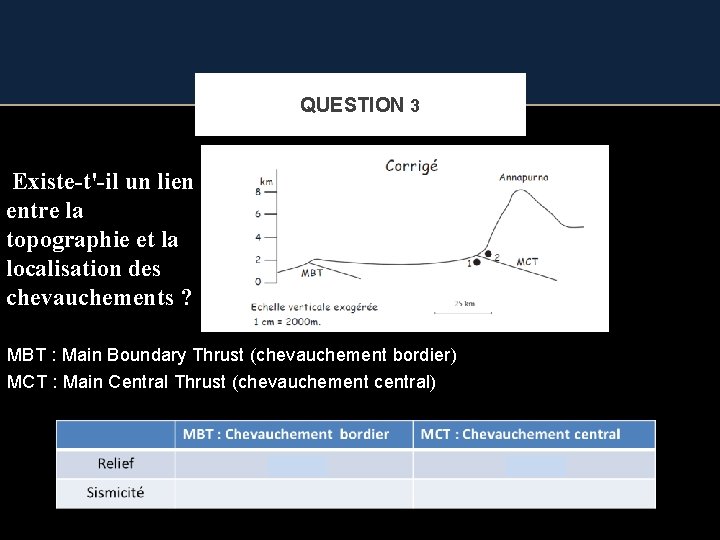

QUESTION 3 Existe-t'-il un lien entre la topographie et la localisation des chevauchements ? MBT : Main Boundary Thrust (chevauchement bordier) MCT : Main Central Thrust (chevauchement central)

QUESTION 3 MBT : Main Boundary Thrust (chevauchement bordier) MCT : Main Central Thrust (chevauchement central)

QUESTION 3 MBT : Main Boundary Thrust (chevauchement bordier) MCT : Main Central Thrust (chevauchement central)

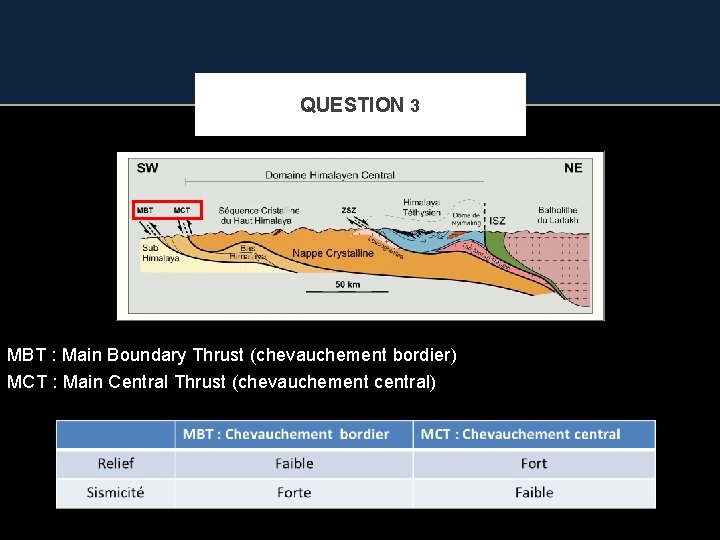

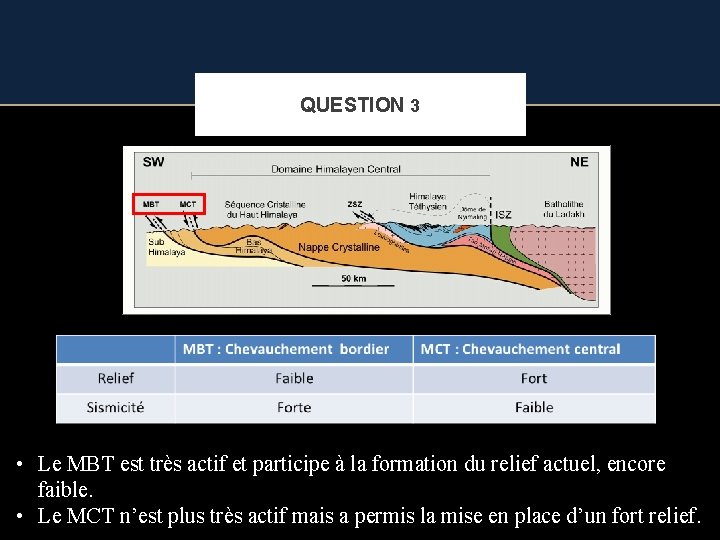

QUESTION 3 • Le MBT est très actif et participe à la formation du relief actuel, encore faible. • Le MCT n’est plus très actif mais a permis la mise en place d’un fort relief.

RELIEF ET ÉPAISSISSEMENT

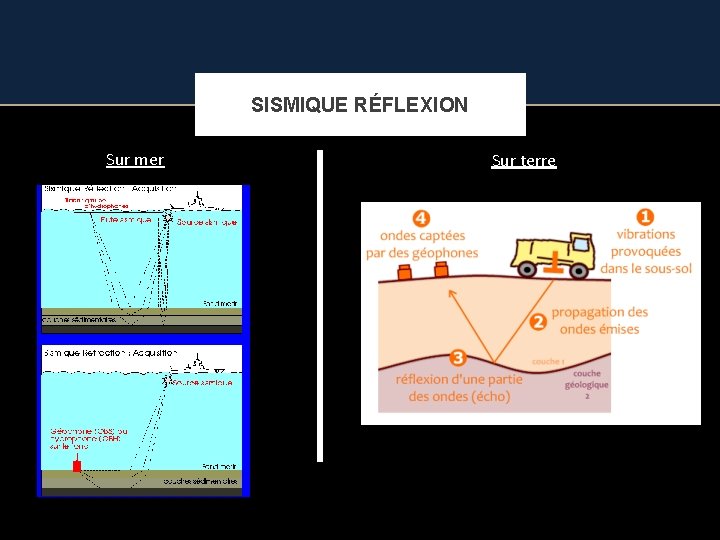

SISMIQUE RÉFLEXION Sur mer Sur terre

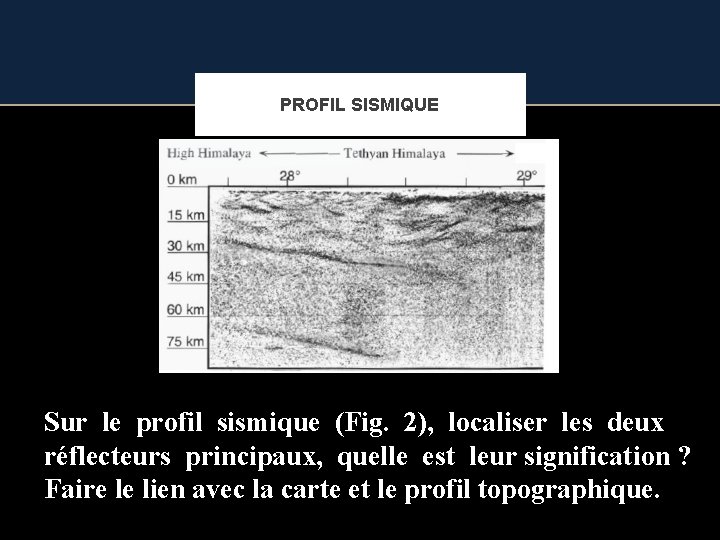

PROFIL SISMIQUE Sur le profil sismique (Fig. 2), localiser les deux réflecteurs principaux, quelle est leur signification ? Faire le lien avec la carte et le profil topographique.

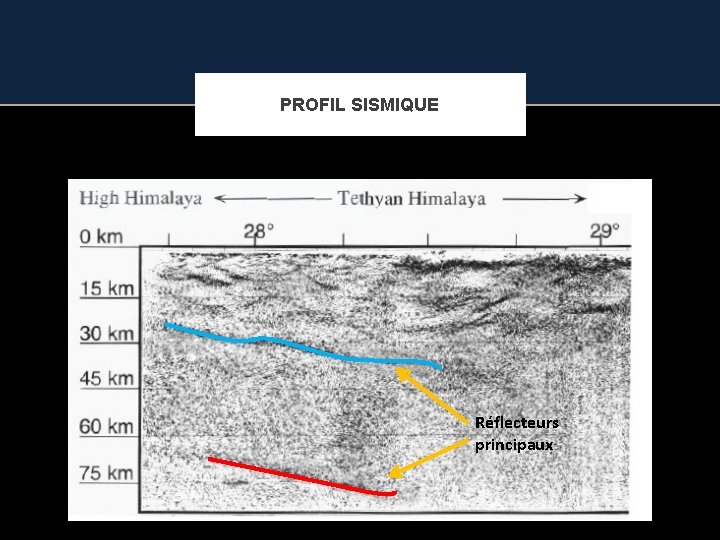

PROFIL SISMIQUE Réflecteurs principaux

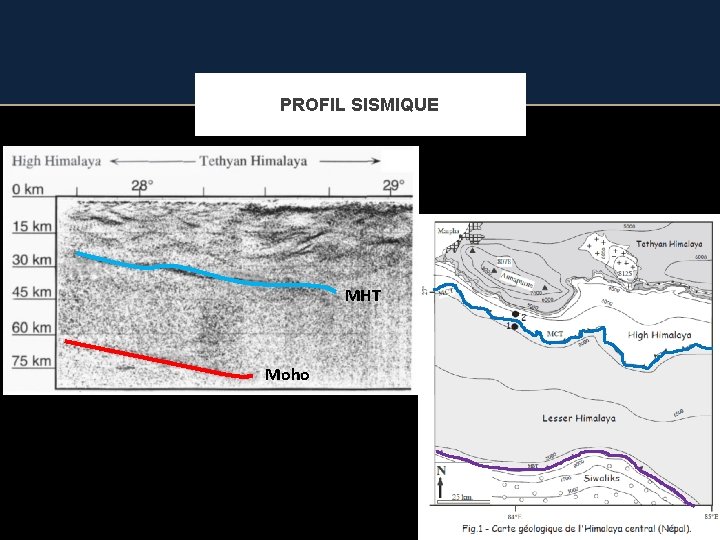

PROFIL SISMIQUE MHT Moho

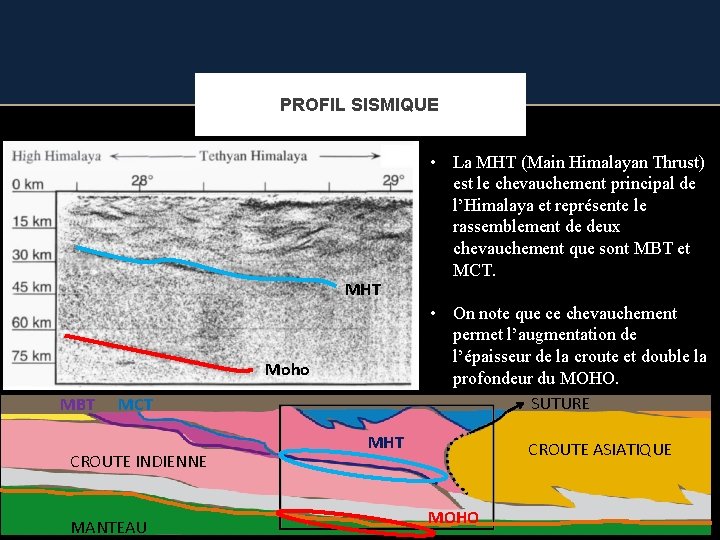

PROFIL SISMIQUE MHT • On note que ce chevauchement permet l’augmentation de l’épaisseur de la croute et double la profondeur du MOHO. SUTURE Moho MBT MCT CROUTE INDIENNE MANTEAU • La MHT (Main Himalayan Thrust) est le chevauchement principal de l’Himalaya et représente le rassemblement de deux chevauchement que sont MBT et MCT. MHT CROUTE ASIATIQUE MOHO

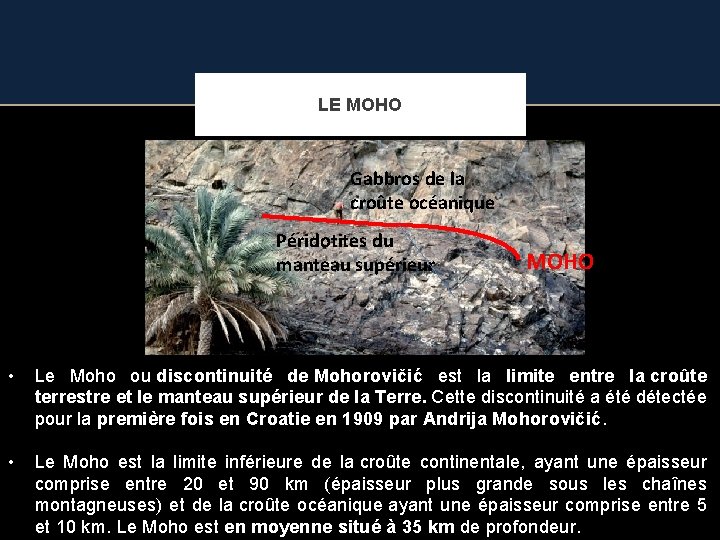

LE MOHO Gabbros de la croûte océanique Péridotites du manteau supérieur MOHO • Le Moho ou discontinuité de Mohorovičić est la limite entre la croûte terrestre et le manteau supérieur de la Terre. Cette discontinuité a été détectée pour la première fois en Croatie en 1909 par Andrija Mohorovičić. • Le Moho est la limite inférieure de la croûte continentale, ayant une épaisseur comprise entre 20 et 90 km (épaisseur plus grande sous les chaînes montagneuses) et de la croûte océanique ayant une épaisseur comprise entre 5 et 10 km. Le Moho est en moyenne situé à 35 km de profondeur.

MÉTAMORPHISME ET RACCOURCISSEMENT

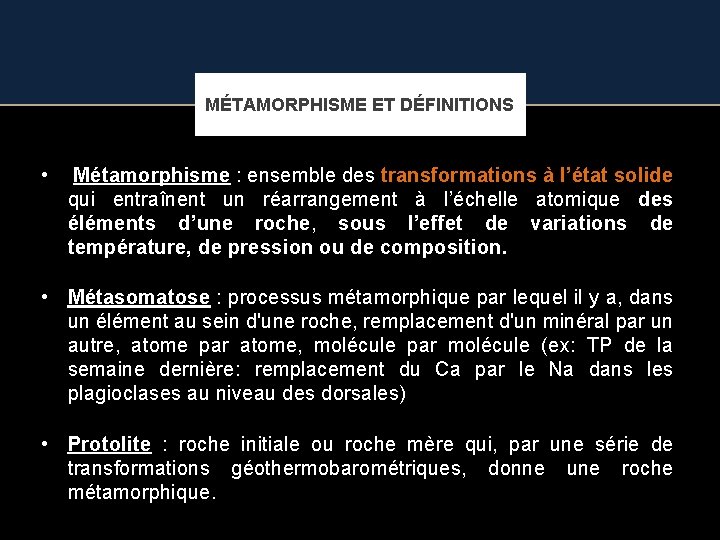

MÉTAMORPHISME ET DÉFINITIONS • Métamorphisme : ensemble des transformations à l’état solide qui entraînent un réarrangement à l’échelle atomique des éléments d’une roche, sous l’effet de variations de température, de pression ou de composition. • Métasomatose : processus métamorphique par lequel il y a, dans un élément au sein d'une roche, remplacement d'un minéral par un autre, atome par atome, molécule par molécule (ex: TP de la semaine dernière: remplacement du Ca par le Na dans les plagioclases au niveau des dorsales) • Protolite : roche initiale ou roche mère qui, par une série de transformations géothermobarométriques, donne une roche métamorphique.

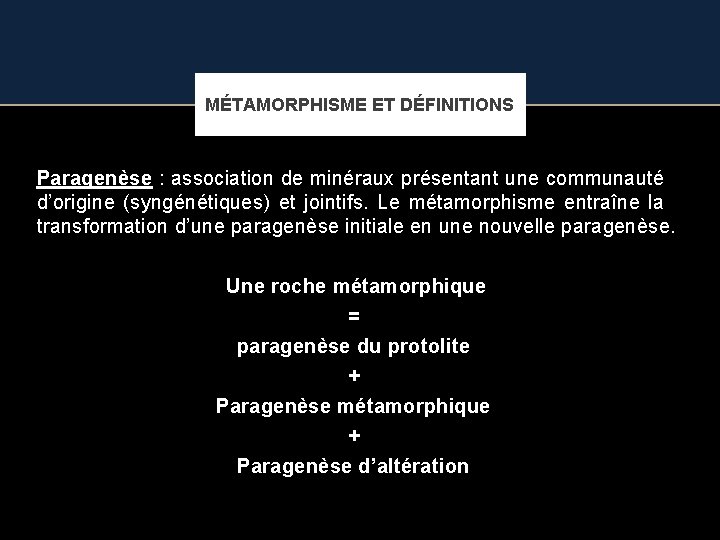

MÉTAMORPHISME ET DÉFINITIONS Paragenèse : association de minéraux présentant une communauté d’origine (syngénétiques) et jointifs. Le métamorphisme entraîne la transformation d’une paragenèse initiale en une nouvelle paragenèse. Une roche métamorphique = paragenèse du protolite + Paragenèse métamorphique + Paragenèse d’altération

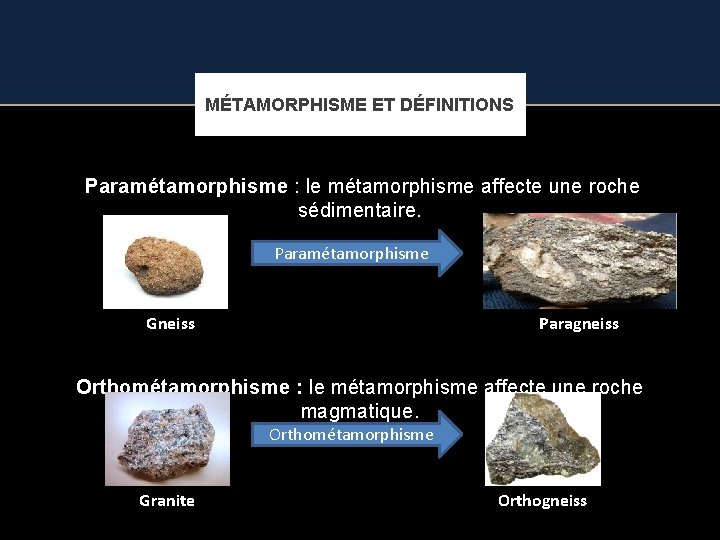

MÉTAMORPHISME ET DÉFINITIONS Paramétamorphisme : le métamorphisme affecte une roche sédimentaire. Paramétamorphisme Gneiss Paragneiss Orthométamorphisme : le métamorphisme affecte une roche magmatique. Orthométamorphisme Granite Orthogneiss

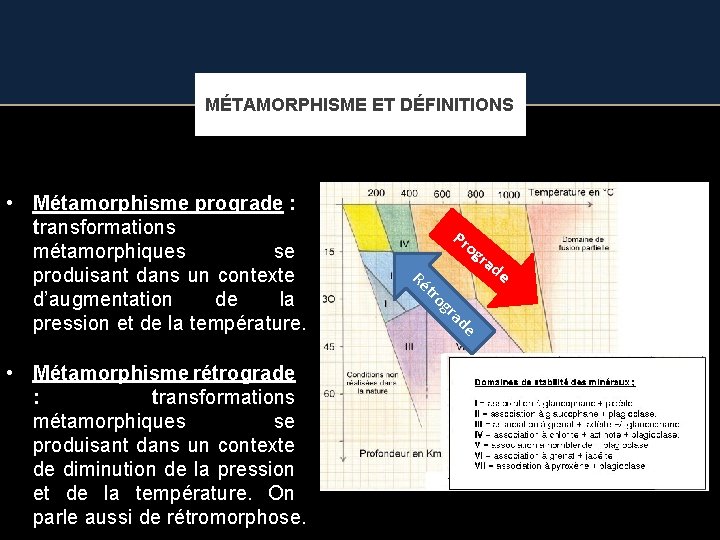

MÉTAMORPHISME ET DÉFINITIONS • Métamorphisme prograde : transformations métamorphiques se produisant dans un contexte d’augmentation de la pression et de la température. • Métamorphisme rétrograde : transformations métamorphiques se produisant dans un contexte de diminution de la pression et de la température. On parle aussi de rétromorphose. Pr o Ré gr tro gr a de ad e

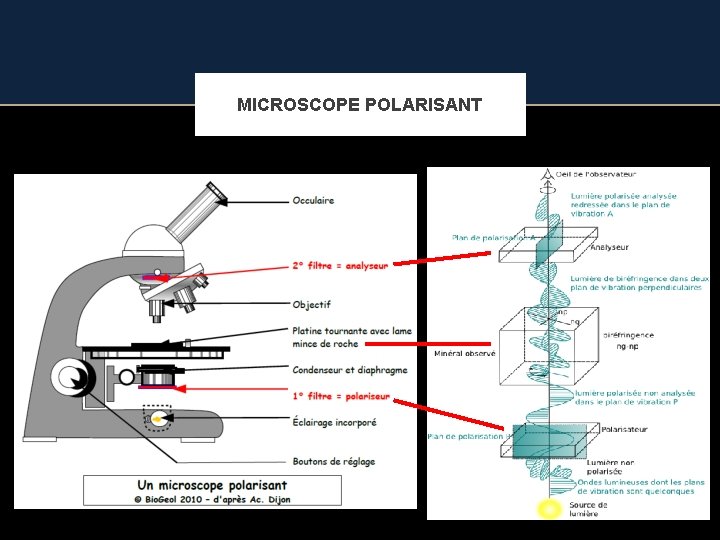

MICROSCOPE POLARISANT

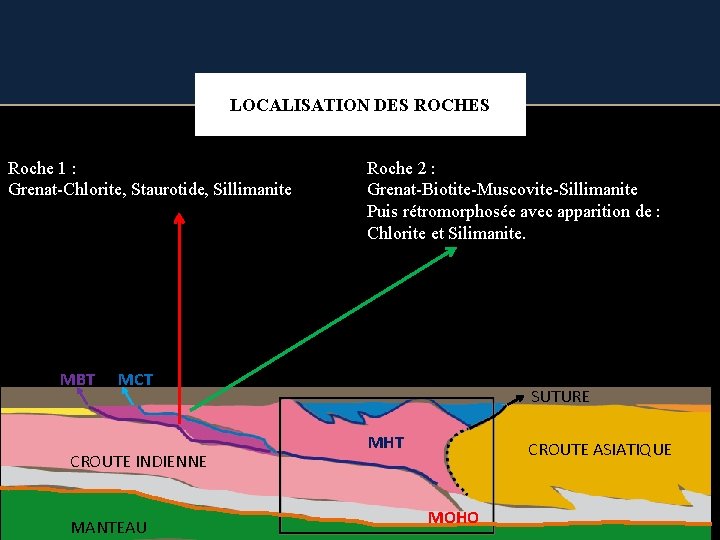

LOCALISATION DES ROCHES Roche 1 : Grenat-Chlorite, Staurotide, Sillimanite MBT Roche 2 : Grenat-Biotite-Muscovite-Sillimanite Puis rétromorphosée avec apparition de : Chlorite et Silimanite. MCT CROUTE INDIENNE MANTEAU SUTURE MHT CROUTE ASIATIQUE MOHO

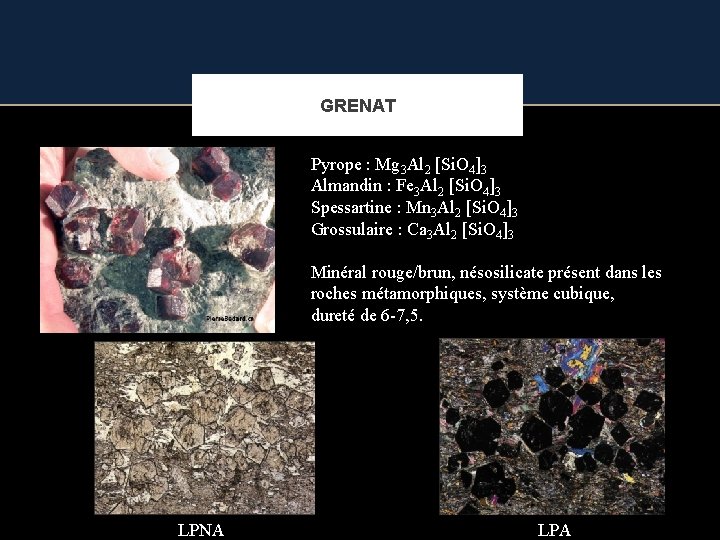

GRENAT Pyrope : Mg 3 Al 2 [Si. O 4]3 Almandin : Fe 3 Al 2 [Si. O 4]3 Spessartine : Mn 3 Al 2 [Si. O 4]3 Grossulaire : Ca 3 Al 2 [Si. O 4]3 Minéral rouge/brun, nésosilicate présent dans les roches métamorphiques, système cubique, dureté de 6 -7, 5. LPNA LPA

CHLORITE Clinochlore : (Mg 5 Al) (Al. Si 3) O 10 (OH)8 Chamosite : (Fe 5 Al) (Al. Si 3) O 10 (OH)8 Nimite : (Ni 5 Al) (Al. Si 3) O 10 (OH)8 Pennantite : (Mn, Al)6 (Si, Al)4 O 10 (OH)8 Minéral verdâtre, phylosilicate présent dans les roches à faible métamorphisme, système monoclinique, dureté de 2 -2, 5. LPNA LPA

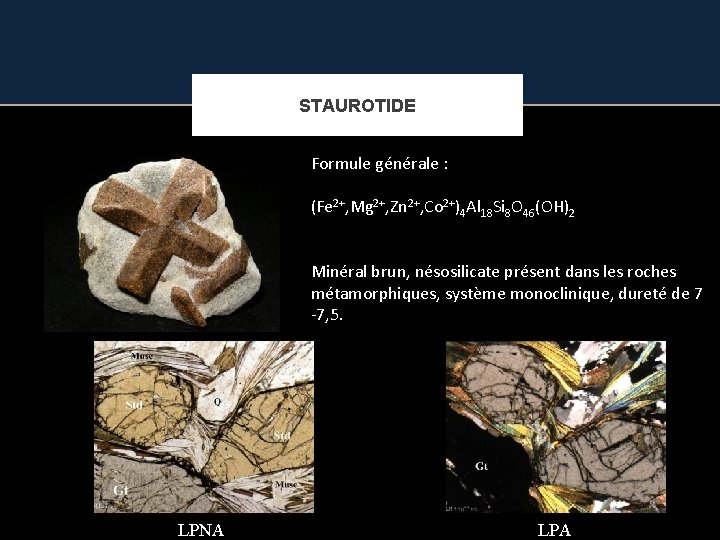

STAUROTIDE Formule générale : (Fe 2+, Mg 2+, Zn 2+, Co 2+)4 Al 18 Si 8 O 46(OH)2 Minéral brun, nésosilicate présent dans les roches métamorphiques, système monoclinique, dureté de 7 -7, 5. LPNA LPA

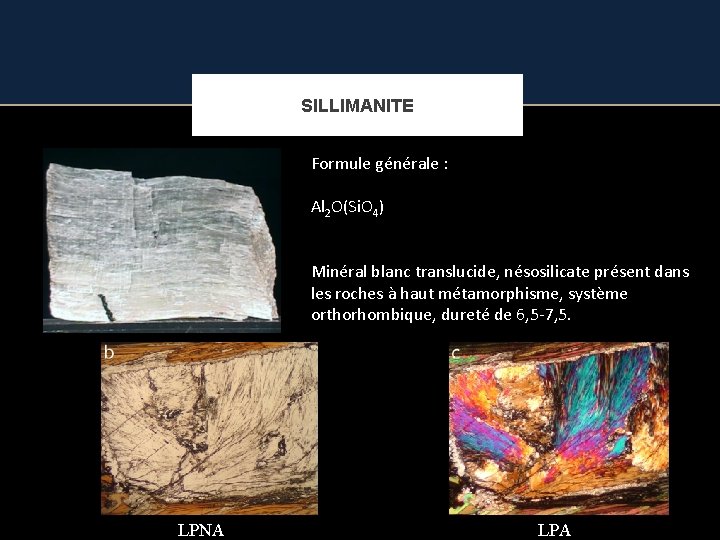

SILLIMANITE Formule générale : Al 2 O(Si. O 4) Minéral blanc translucide, nésosilicate présent dans les roches à haut métamorphisme, système orthorhombique, dureté de 6, 5 -7, 5. LPNA LPA

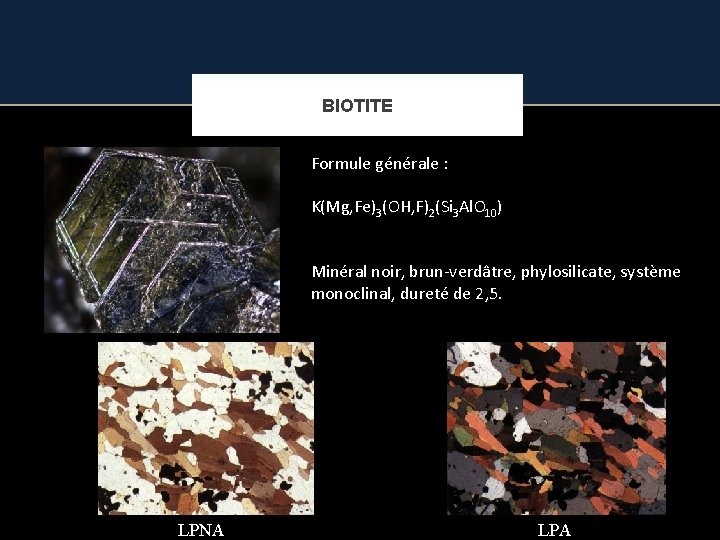

BIOTITE Formule générale : K(Mg, Fe)3(OH, F)2(Si 3 Al. O 10) Minéral noir, brun-verdâtre, phylosilicate, système monoclinal, dureté de 2, 5. LPNA LPA

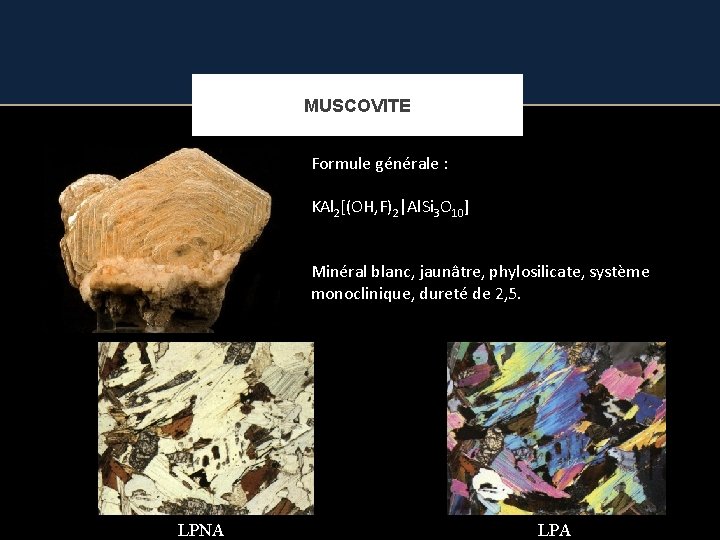

MUSCOVITE Formule générale : KAl 2[(OH, F)2|Al. Si 3 O 10] Minéral blanc, jaunâtre, phylosilicate, système monoclinique, dureté de 2, 5. LPNA LPA

LOCALISATION DES ROCHES Roche 1 : Grenat-Chlorite, Staurotide, Sillimanite MBT Roche 2 : Grenat-Biotite-Muscovite-Sillimanite Puis rétromorphosée avec apparition de : Chlorite et Silimanite. MCT CROUTE INDIENNE MANTEAU SUTURE MHT CROUTE ASIATIQUE MOHO

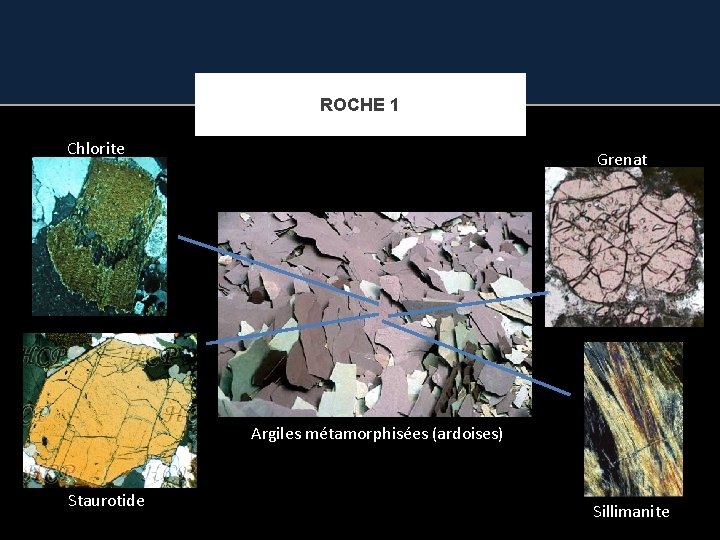

ROCHE 1 Chlorite Grenat Argiles métamorphisées (ardoises) Staurotide Sillimanite

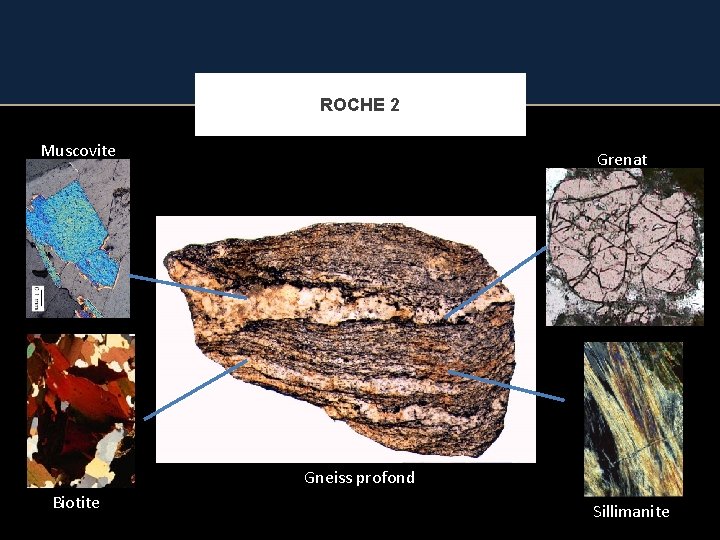

ROCHE 2 Muscovite Grenat Gneiss profond Biotite Sillimanite

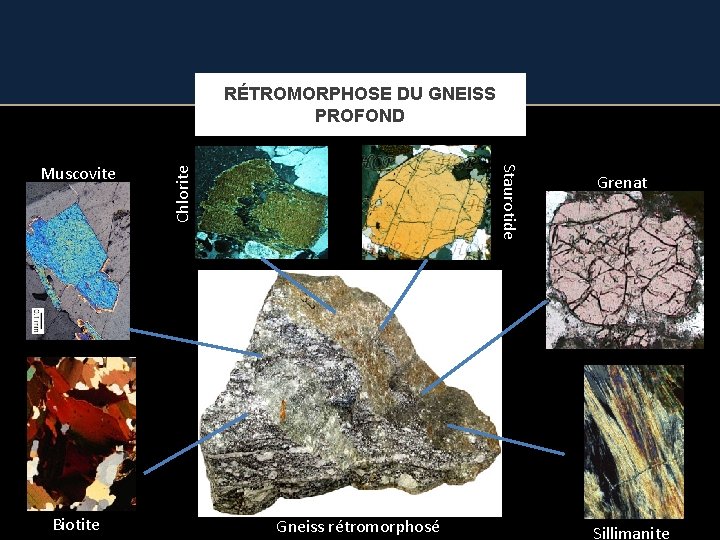

RÉTROMORPHOSE DU GNEISS PROFOND Biotite Chlorite Staurotide Muscovite Gneiss rétromorphosé Grenat Sillimanite

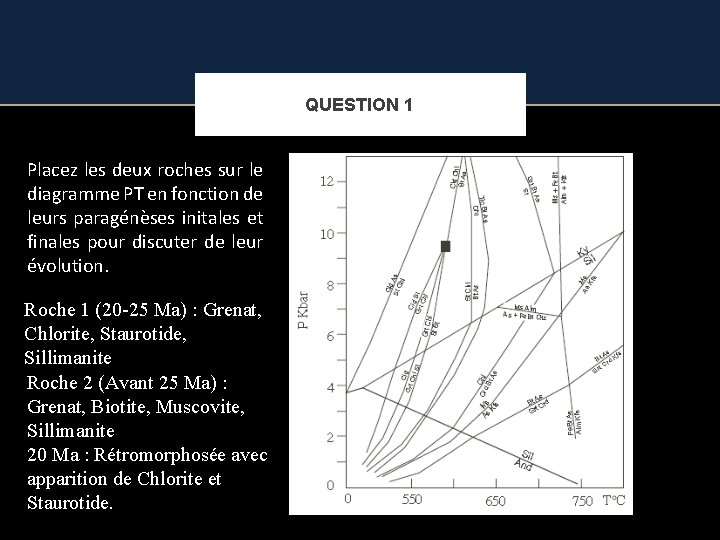

QUESTION 1 Placez les deux roches sur le diagramme PT en fonction de leurs paragénèses initales et finales pour discuter de leur évolution. Roche 1 (20 -25 Ma) : Grenat, Chlorite, Staurotide, Sillimanite Roche 2 (Avant 25 Ma) : Grenat, Biotite, Muscovite, Sillimanite 20 Ma : Rétromorphosée avec apparition de Chlorite et Staurotide.

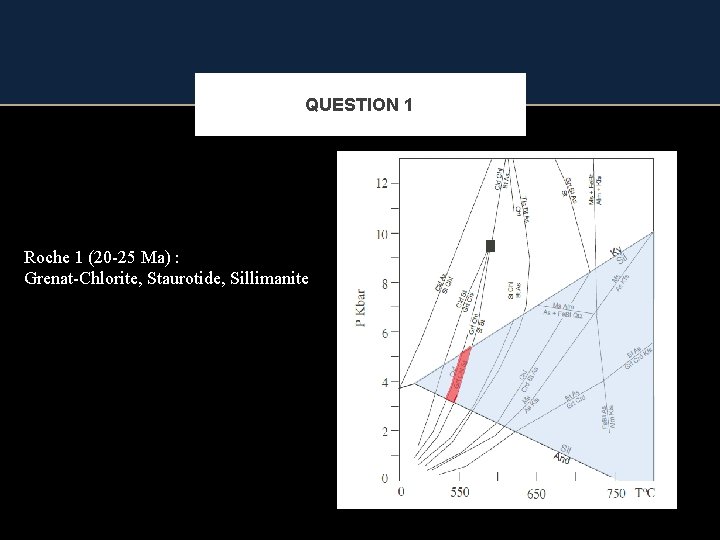

QUESTION 1 Roche 1 (20 -25 Ma) : Grenat-Chlorite, Staurotide, Sillimanite

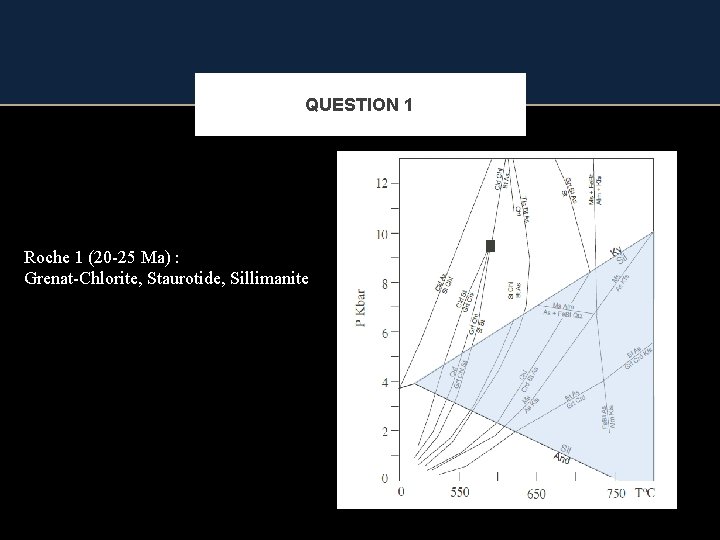

QUESTION 1 Roche 1 (20 -25 Ma) : Grenat-Chlorite, Staurotide, Sillimanite

QUESTION 1 Roche 1 (20 -25 Ma) : Grenat-Chlorite, Staurotide, Sillimanite

QUESTION 1 Roche 1 (20 -25 Ma) : Grenat-Chlorite, Staurotide, Sillimanite

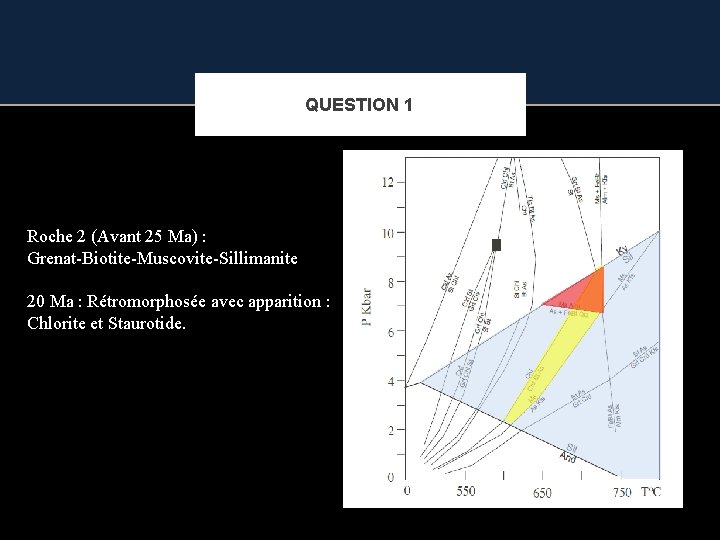

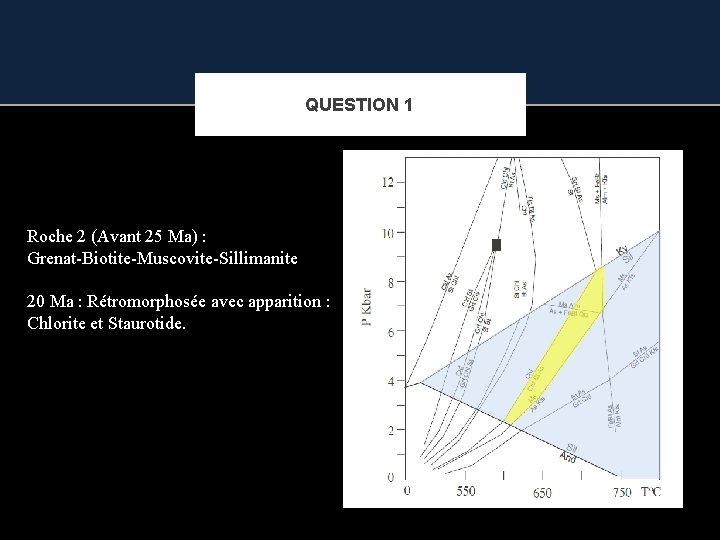

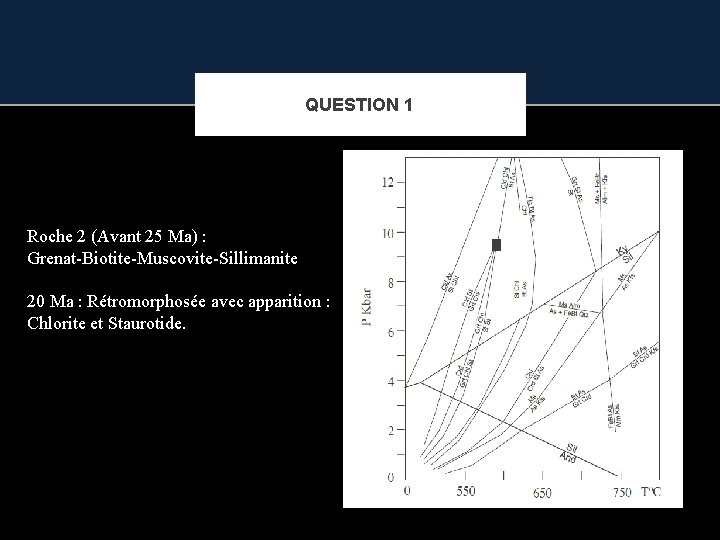

QUESTION 1 Roche 2 (Avant 25 Ma) : Grenat-Biotite-Muscovite-Sillimanite 20 Ma : Rétromorphosée avec apparition : Chlorite et Staurotide.

QUESTION 1 Roche 2 (Avant 25 Ma) : Grenat-Biotite-Muscovite-Sillimanite 20 Ma : Rétromorphosée avec apparition : Chlorite et Staurotide.

QUESTION 1 Roche 2 (Avant 25 Ma) : Grenat-Biotite-Muscovite-Sillimanite 20 Ma : Rétromorphosée avec apparition : Chlorite et Staurotide.

QUESTION 1 Roche 2 (Avant 25 Ma) : Grenat-Biotite-Muscovite-Sillimanite 20 Ma : Rétromorphosée avec apparition : Chlorite et Staurotide.

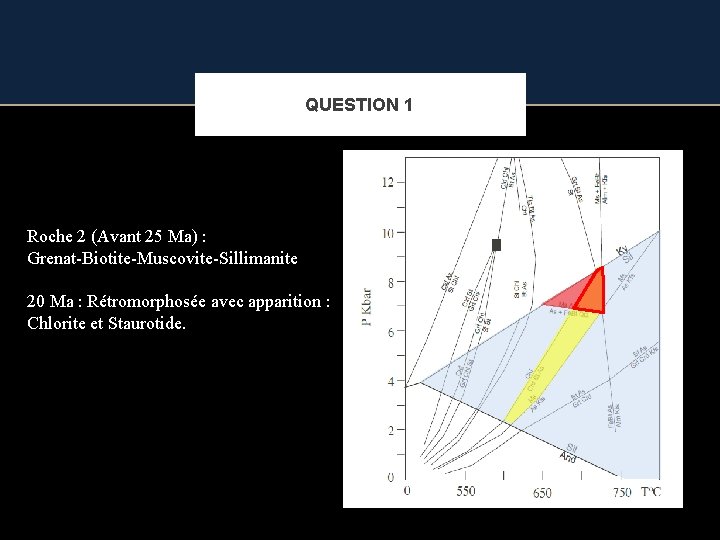

QUESTION 1 Roche 2 (Avant 25 Ma) : Grenat-Biotite-Muscovite-Sillimanite 20 Ma : Rétromorphosée avec apparition : Chlorite et Staurotide.

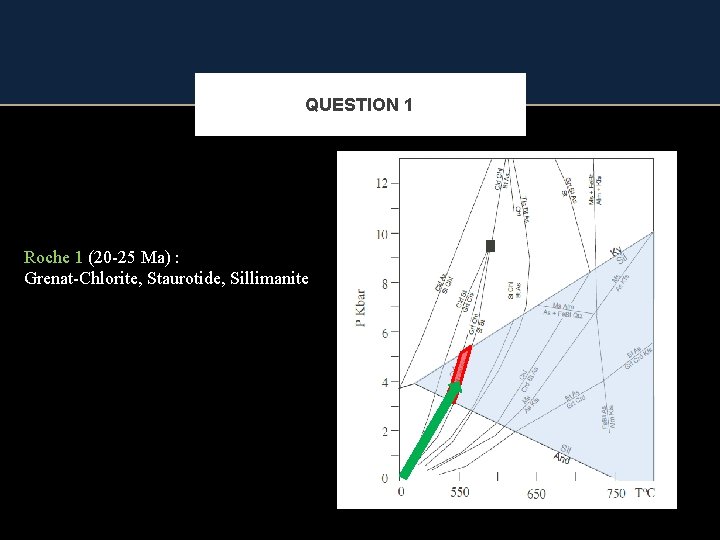

QUESTION 1 Roche 1 (20 -25 Ma) : Grenat-Chlorite, Staurotide, Sillimanite

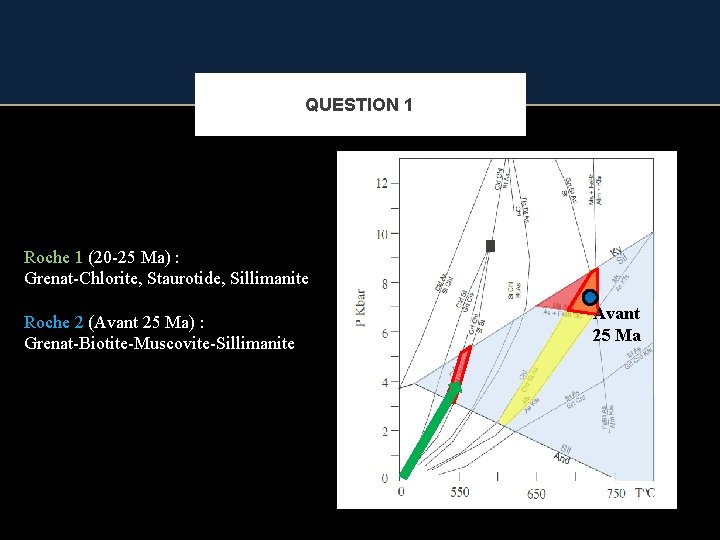

QUESTION 1 Roche 1 (20 -25 Ma) : Grenat-Chlorite, Staurotide, Sillimanite Roche 2 (Avant 25 Ma) : Grenat-Biotite-Muscovite-Sillimanite Avant 25 Ma

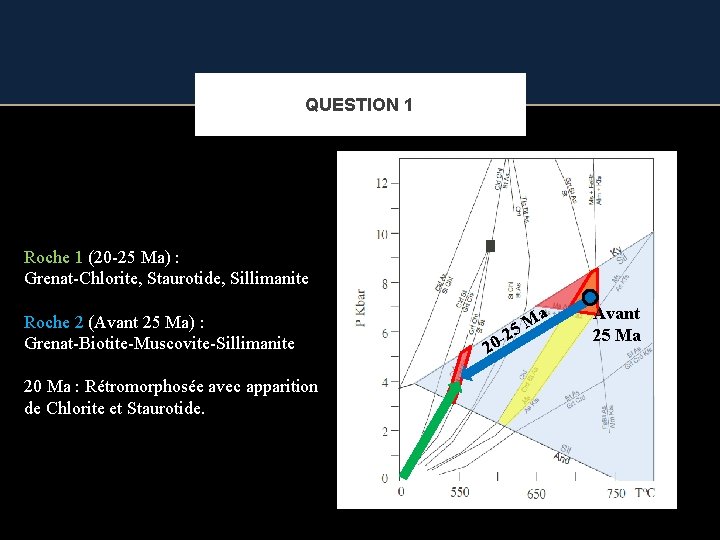

QUESTION 1 Roche 1 (20 -25 Ma) : Grenat-Chlorite, Staurotide, Sillimanite Roche 2 (Avant 25 Ma) : Grenat-Biotite-Muscovite-Sillimanite 20 Ma : Rétromorphosée avec apparition de Chlorite et Staurotide. 20 -2 a M 5 Avant 25 Ma

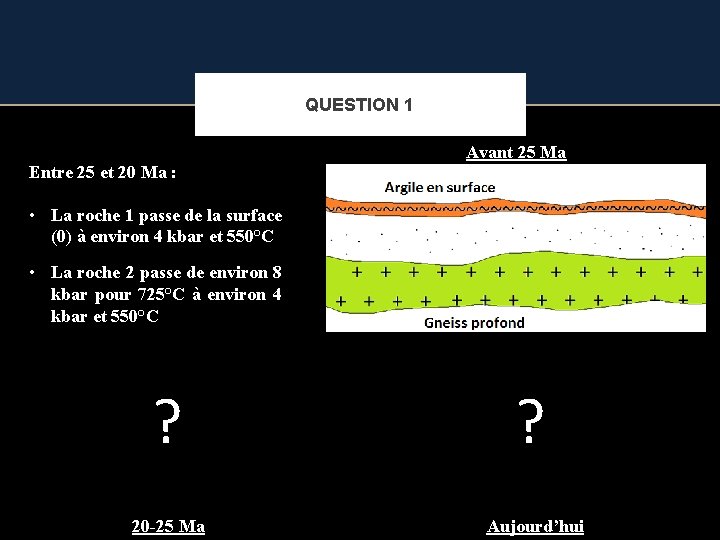

QUESTION 1 Entre 25 et 20 Ma : Avant 25 Ma • La roche 1 passe de la surface (0) à environ 4 kbar et 550°C • La roche 2 passe de environ 8 kbar pour 725°C à environ 4 kbar et 550°C ? ? 20 -25 Ma Aujourd’hui

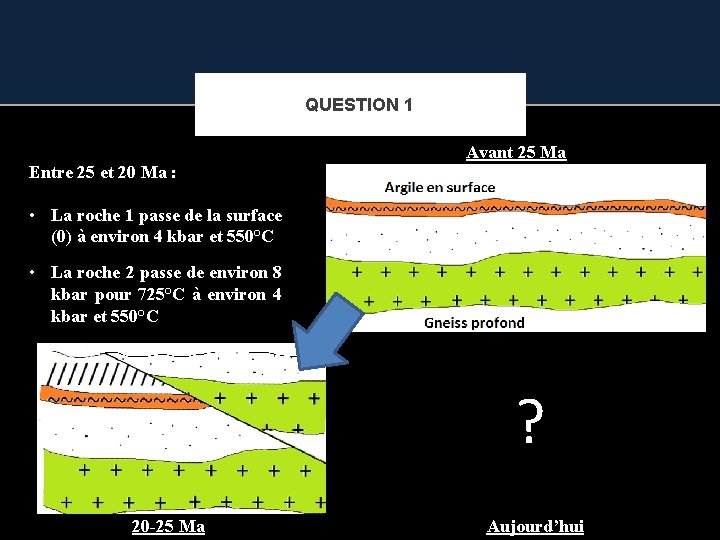

QUESTION 1 Entre 25 et 20 Ma : Avant 25 Ma • La roche 1 passe de la surface (0) à environ 4 kbar et 550°C • La roche 2 passe de environ 8 kbar pour 725°C à environ 4 kbar et 550°C ? 20 -25 Ma Aujourd’hui

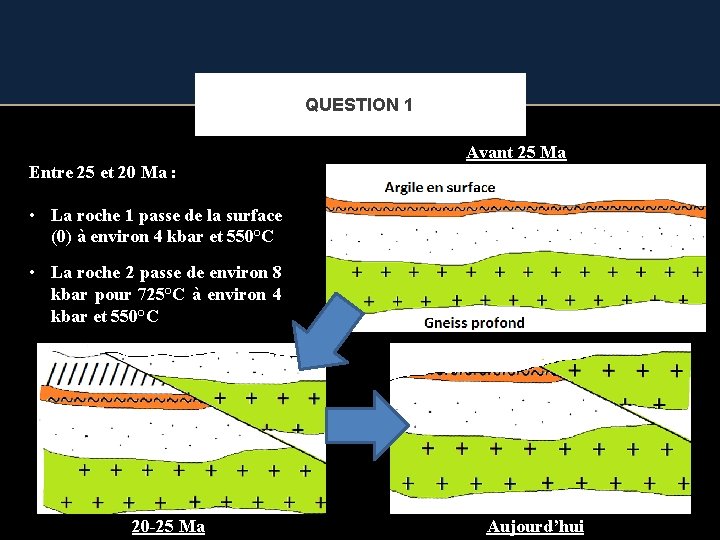

QUESTION 1 Entre 25 et 20 Ma : Avant 25 Ma • La roche 1 passe de la surface (0) à environ 4 kbar et 550°C • La roche 2 passe de environ 8 kbar pour 725°C à environ 4 kbar et 550°C 20 -25 Ma Aujourd’hui

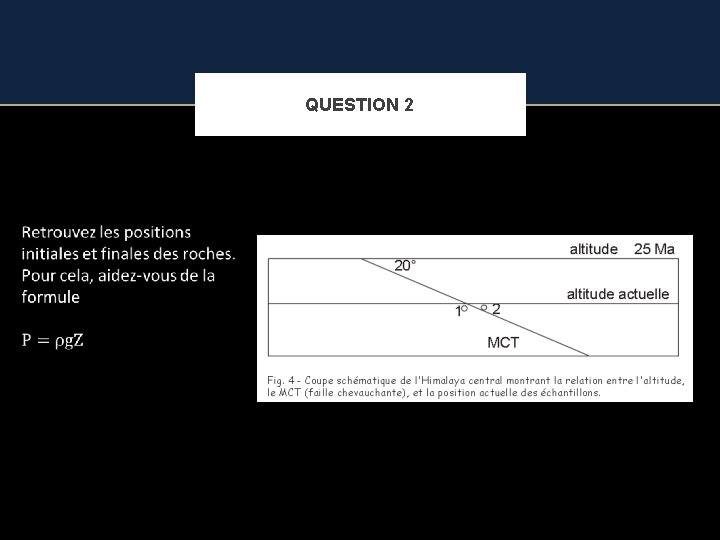

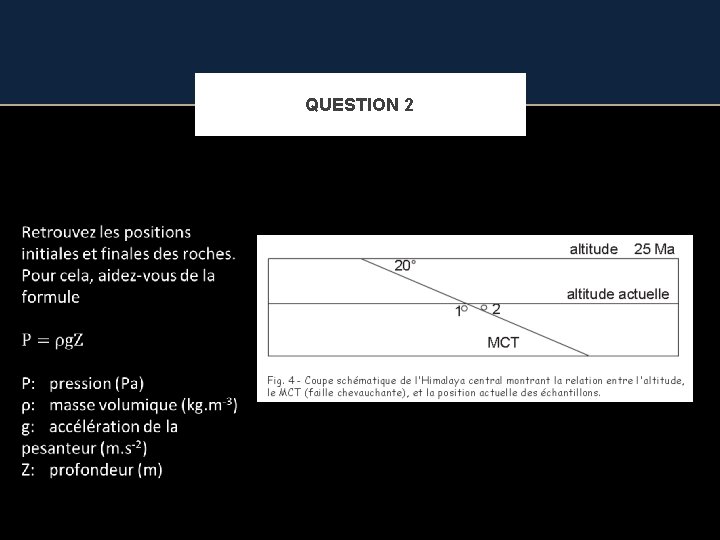

QUESTION 2

QUESTION 2

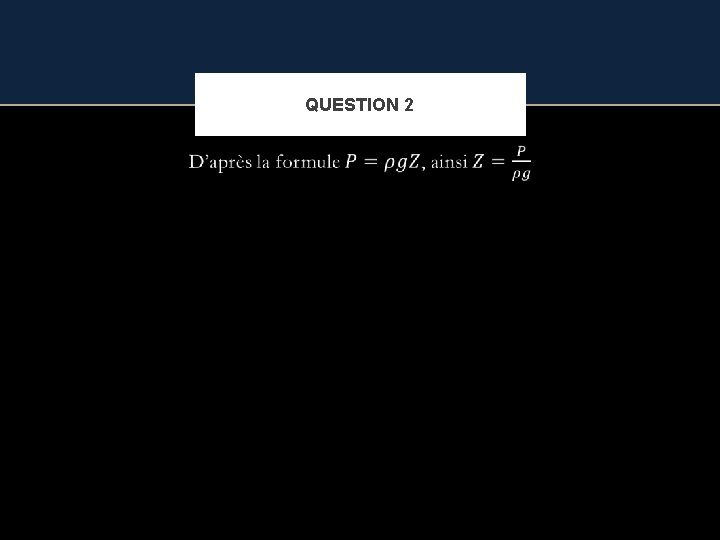

QUESTION 2

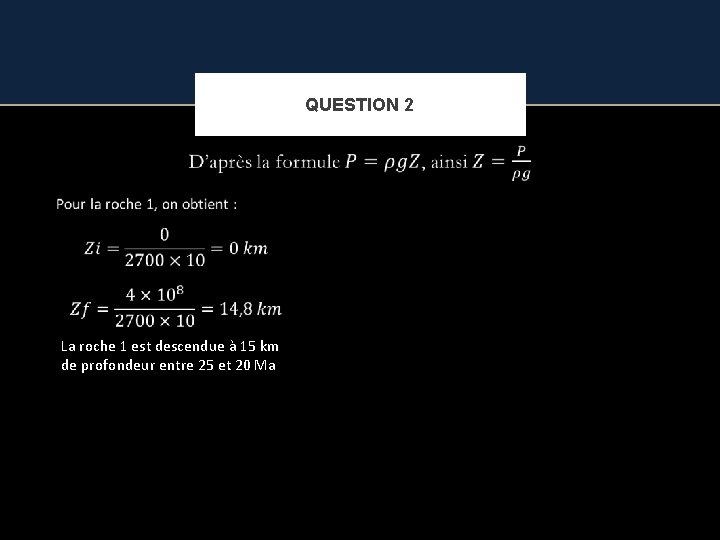

QUESTION 2 La roche 1 est descendue à 15 km de profondeur entre 25 et 20 Ma

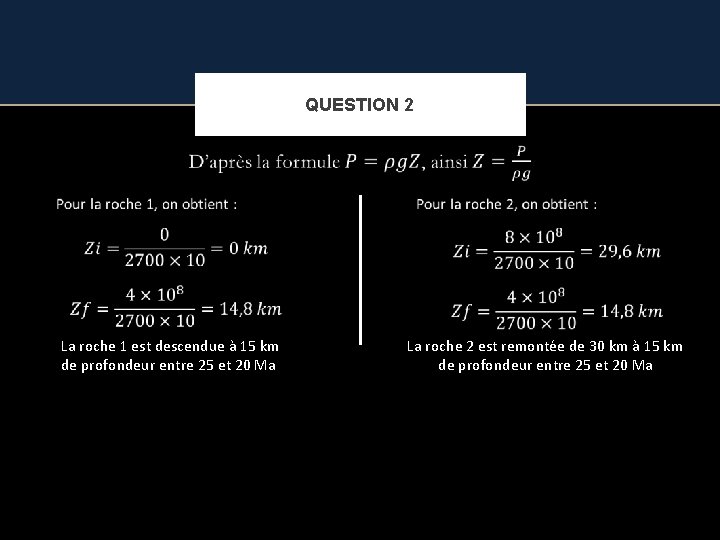

QUESTION 2 La roche 1 est descendue à 15 km de profondeur entre 25 et 20 Ma La roche 2 est remontée de 30 km à 15 km de profondeur entre 25 et 20 Ma

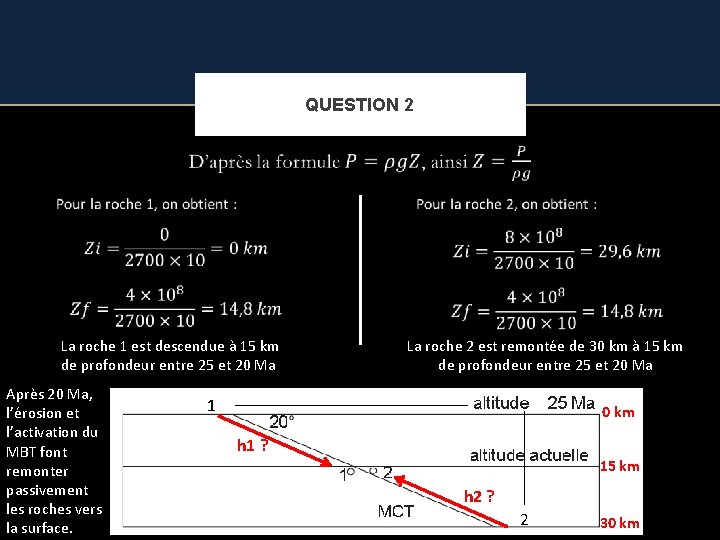

QUESTION 2 La roche 1 est descendue à 15 km de profondeur entre 25 et 20 Ma Après 20 Ma, l’érosion et l’activation du MBT font remonter passivement les roches vers la surface. La roche 2 est remontée de 30 km à 15 km de profondeur entre 25 et 20 Ma 1 0 km h 1 ? 15 km h 2 ? 2 30 km

QUESTION 2 1 0 km h 1? 15 km h 2 ? 2 30 km

QUESTION 2 1 0 km h 1? 15 km h 2 ? 2 30 km

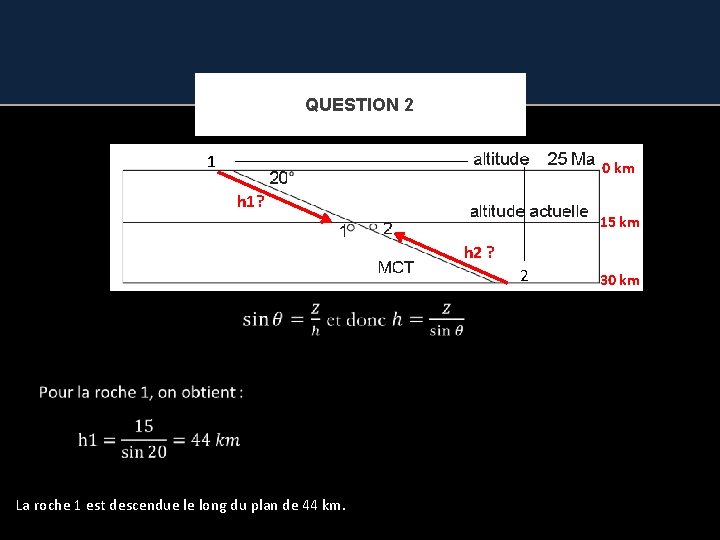

QUESTION 2 1 0 km h 1? 15 km h 2 ? 2 La roche 1 est descendue le long du plan de 44 km. 30 km

QUESTION 2 1 0 km h 1? 15 km h 2 ? 2 30 km La roche 1 est descendue le long du plan de 44 km. La roche 2 est remontée le long du plan de 44 km.

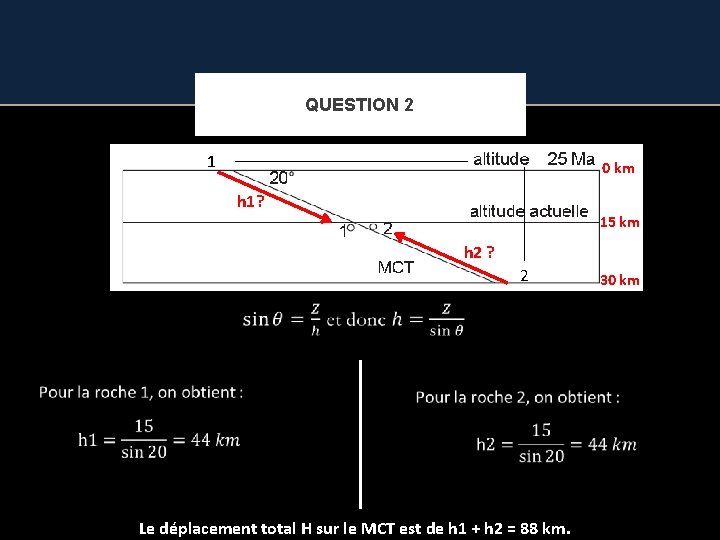

QUESTION 2 1 0 km h 1? 15 km h 2 ? 2 Le déplacement total H sur le MCT est de h 1 + h 2 = 88 km. 30 km

VITESSE DE RACCOURCISSEMENT

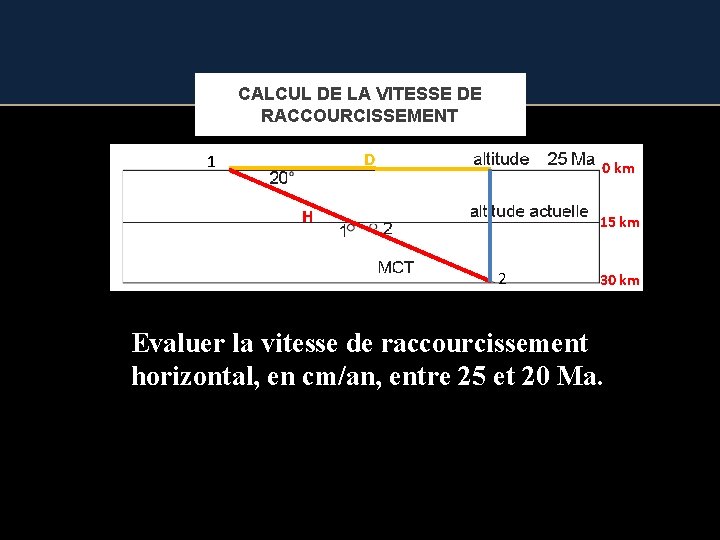

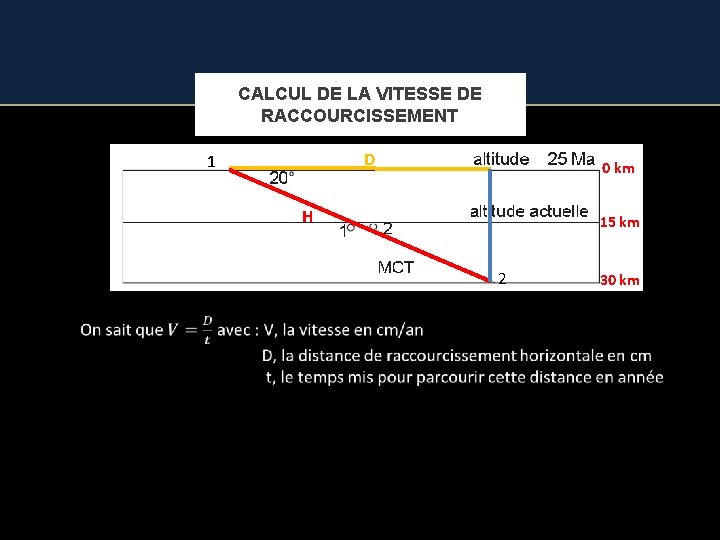

CALCUL DE LA VITESSE DE RACCOURCISSEMENT D 1 0 km H 15 km 2 30 km Evaluer la vitesse de raccourcissement horizontal, en cm/an, entre 25 et 20 Ma.

CALCUL DE LA VITESSE DE RACCOURCISSEMENT D 1 0 km H 15 km 2 30 km

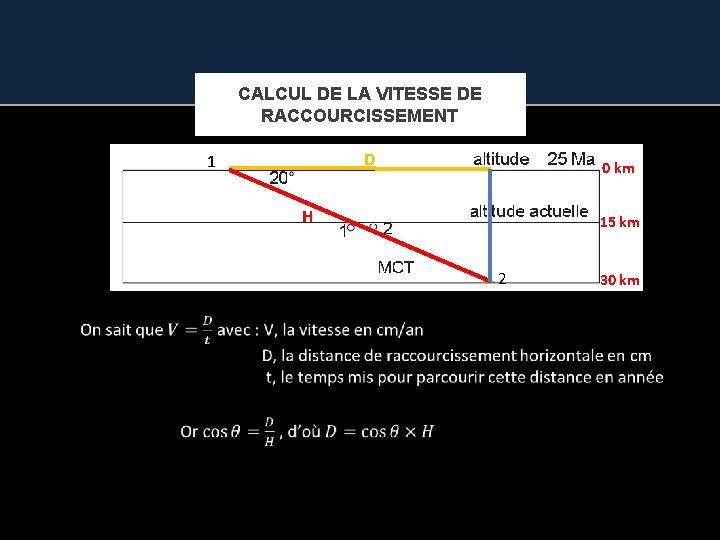

CALCUL DE LA VITESSE DE RACCOURCISSEMENT D 1 0 km H 15 km 22 30 km

CALCUL DE LA VITESSE DE RACCOURCISSEMENT D 1 0 km H 15 km 22 30 km

FIN DU TD – À LA SEMAINE PROCHAINE Rappel: Lundi 03/04 : TD 9 Dynamique des enveloppes externes et sédimentation Lundi 10/04 : TD 10 Risques naturels Lundi 24/04 : Contrôle Continu sur tout les TDs du semestre
