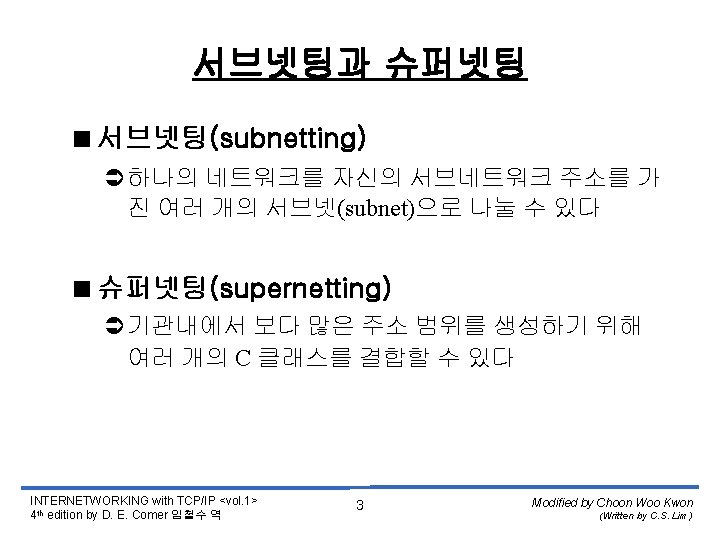

제 10 장 서브넷팅과 슈퍼넷팅 1 서브넷팅 2 마스킹 3 통합 라우팅 알고리즘 4 서브넷팅 예 5 가변 길이 서브넷팅 6 슈퍼넷팅 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 2 Modified by Choon Woo Kwon (Written by C. S. Lim)

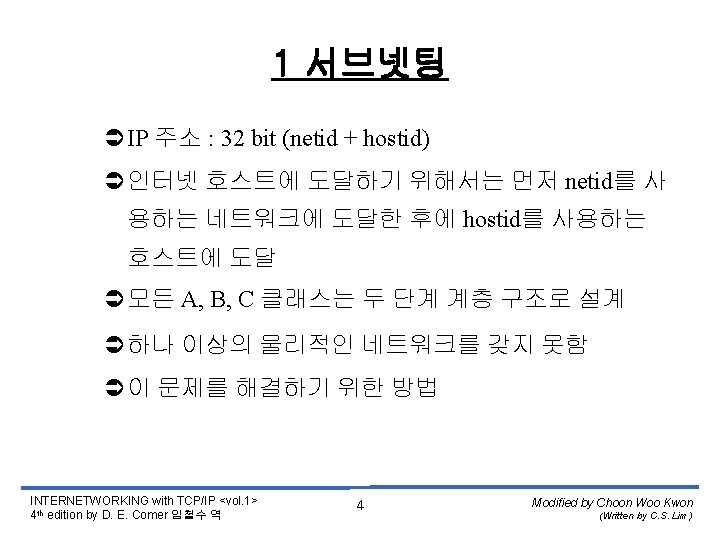

1 서브넷팅(계속) ■ subnetting 은 할당된 하나의 network number로 여러 개의network들을 사용 하는 방법 ■ 예를 들어 class B인 network number는 한 network에 최대 64, 770 node가 사용 가능하다 ■ subnet을 사용하면 한 개의 network number 가 최대 254개의node를 가지는 255개의 network로 변경이 가능 ■ Class B인 129. 9를 예로 들면 Ü 129. 9. 0. 1에서 129. 9. 255. 254까지 network상의 node로 할당 Ü Subnet을 사용하게 되면, network number는 129. 9 대신 129. 9. x 가 되어 129. 9를 사용하는 255개의 독립된 network를 Setup 가능 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 5 Modified by Choon Woo Kwon (Written by C. S. Lim)

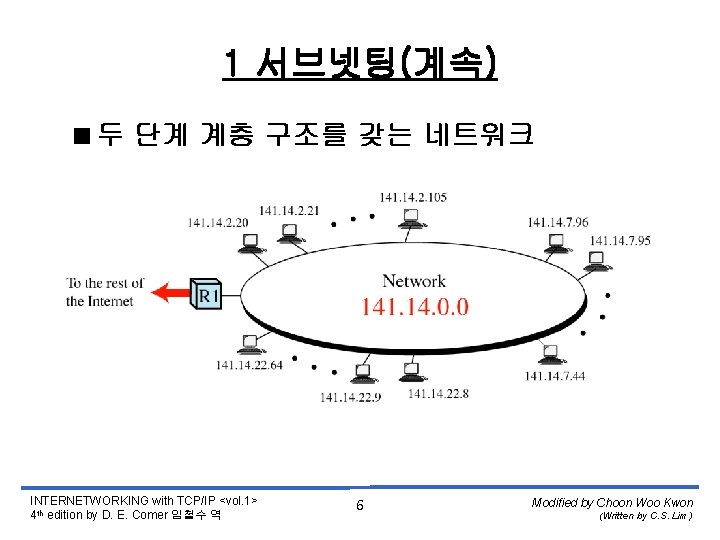

1 서브넷팅(계속) <두 단계 계층 구조를 갖는 네트워크 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 6 Modified by Choon Woo Kwon (Written by C. S. Lim)

1 서브넷팅(계속) <3 단계 계층구조를 갖는 네트워크(서브넷) INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 7 Modified by Choon Woo Kwon (Written by C. S. Lim)

1 서브넷팅(계속) Ü외부 인터넷을 3개의 물리적인 서브네트워크로 나 누어진 것을 인식하지 못함 ÜR 1 라우터는 서브넷으로 나누어졌음을 알고 있다 Ü 141. 14. 2. 21로 가는 패킷 netid 141. 14, hostid 2. 21 netid 141. 14, subnetid 2, hostid 21 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 8 Modified by Choon Woo Kwon (Written by C. S. Lim)

1 서브넷팅(계속) <서브넷을 갖는 네트워크와 갖지 않는 네트워 크 주소 지정 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 9 Modified by Choon Woo Kwon (Written by C. S. Lim)

1 서브넷팅 <3 단계 계층 구조 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 10 Modified by Choon Woo Kwon (Written by C. S. Lim)

2 마스킹(masking) ÜIP 주소 중에서 네트워크 주소를 뽑아내기 위해 마 스크 이용 Ü마스크 : 1 - netid, 0 - hostid INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 11 Modified by Choon Woo Kwon (Written by C. S. Lim)

2 마스킹(masking)(계속) <마스킹을 위한 비트간 AND 연산 적용 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 12 Modified by Choon Woo Kwon (Written by C. S. Lim)

2 마스킹(masking <서브넷의 특수 주소 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 13 Modified by Choon Woo Kwon (Written by C. S. Lim)

3 통합 라우팅 알고리즘 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 14 Modified by Choon Woo Kwon (Written by C. S. Lim)

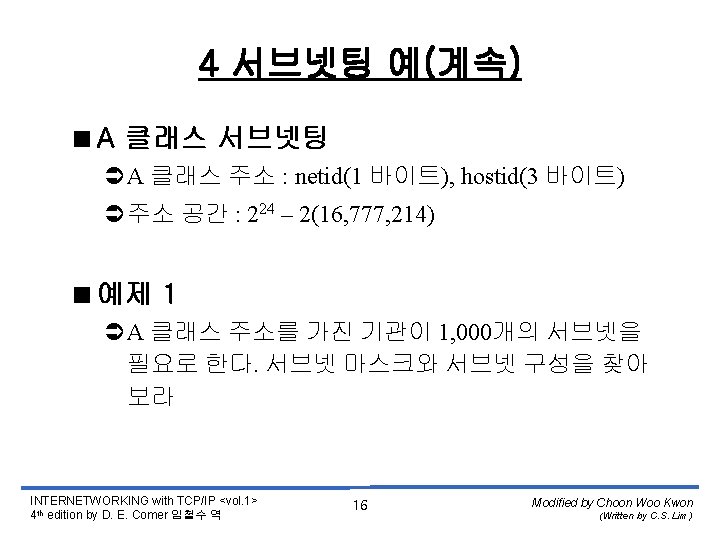

4 서브넷팅 예 <A 클래스 서브넷팅 <B 클래스 서브넷팅 <C 클래스 서브넷팅 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 15 Modified by Choon Woo Kwon (Written by C. S. Lim)

4 서브넷팅 예(계속) <풀이 Ü 1, 000 개지만 1, 002 개가 필요(subnetid가 모두 1인것 과 0인것) Ü서브넷팅에 할당하기 위한 최소 비트수 : 10개(29 < 1, 002 < 210) = 1, 024 Ü 14개 비트는 hostid(214 = 16, 382개) 지정 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 17 Modified by Choon Woo Kwon (Written by C. S. Lim)

4 서브넷팅 예(계속) <예제 1 의 마스크 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 18 Modified by Choon Woo Kwon (Written by C. S. Lim)

4 서브넷팅 예(계속) <예제 1 의 주소 범위 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 19 Modified by Choon Woo Kwon (Written by C. S. Lim)

4 서브넷팅 예(계속) <예제 1 의 서브네트워크 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 20 Modified by Choon Woo Kwon (Written by C. S. Lim)

4 서브넷팅 예(계속) <풀이 Ü 12개지만 14개 필요(subnetid가 모두 1인 것과 0인 것 포함) Ü서브넷 할당을 위한 최소 비트 수 : 4개(23 < 14 < 24) Ü 12개 비트는 hostid(212 = 4, 096) 지정, 실제는 4, 094 개 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 22 Modified by Choon Woo Kwon (Written by C. S. Lim)

4 서브넷팅 예(계속) <예제 2 의 주소 범위 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 23 Modified by Choon Woo Kwon (Written by C. S. Lim)

4 서브넷팅 예(계속) <예제 2 의 서브네트워크 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 24 Modified by Choon Woo Kwon (Written by C. S. Lim)

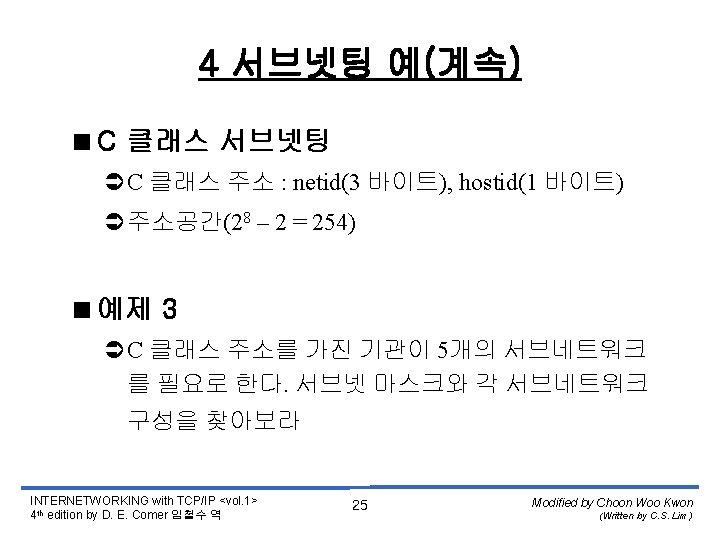

4 서브넷팅 예(계속) <풀이 Ü 5개지만 7개 필요(subnetid가 모두 1인 것과 0인 것 포함) Ü서브넷 할당을 위한 최소 비트 수 : 3개(22 < 7 <23) Ü 5 개의 비트 hostid(25 = 32개), 실제는 30개 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 26 Modified by Choon Woo Kwon (Written by C. S. Lim)

4 서브넷팅 예(계속) <예제 3 의 주소 범위 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 27 Modified by Choon Woo Kwon (Written by C. S. Lim)

4 서브넷팅 예 <예제 3 의 서브네트워크 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 28 Modified by Choon Woo Kwon (Written by C. S. Lim)

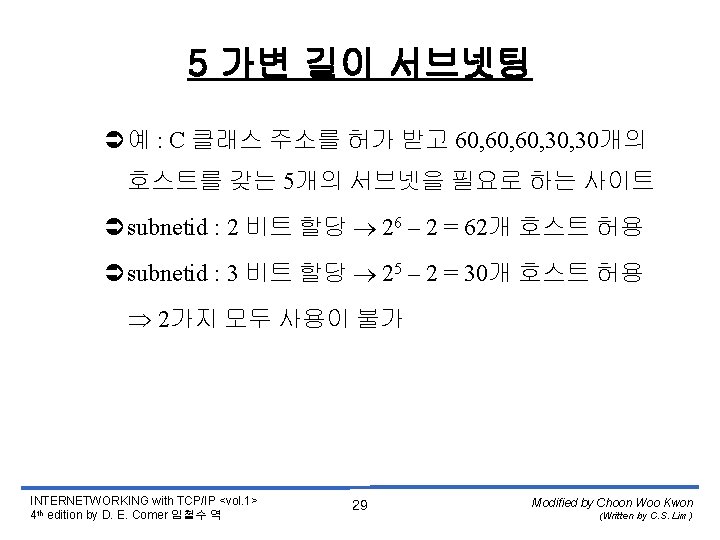

5 가변 길이 서브넷팅 <가변 길이 서브넷팅 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 31 Modified by Choon Woo Kwon (Written by C. S. Lim)

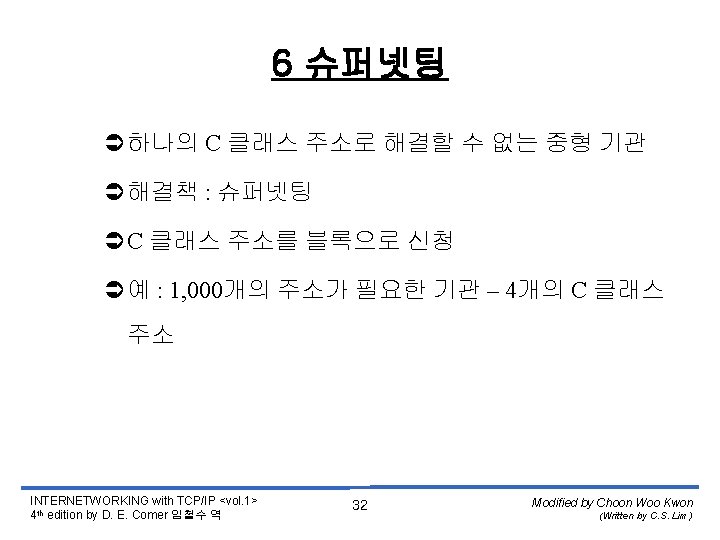

6 슈퍼넷팅(계속) <슈퍼네트워크 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 33 Modified by Choon Woo Kwon (Written by C. S. Lim)

6 슈퍼넷팅(계속) <슈퍼넷 마스크 Ü네트워크 수가 2의 제곱(2, 4, 8, 16, ···)인 경우 적용 Ü서브넷의 역 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 34 Modified by Choon Woo Kwon (Written by C. S. Lim)

6 슈퍼넷팅(계속) <슈퍼넷을 정의하는 두 가지 방법 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 35 Modified by Choon Woo Kwon (Written by C. S. Lim)

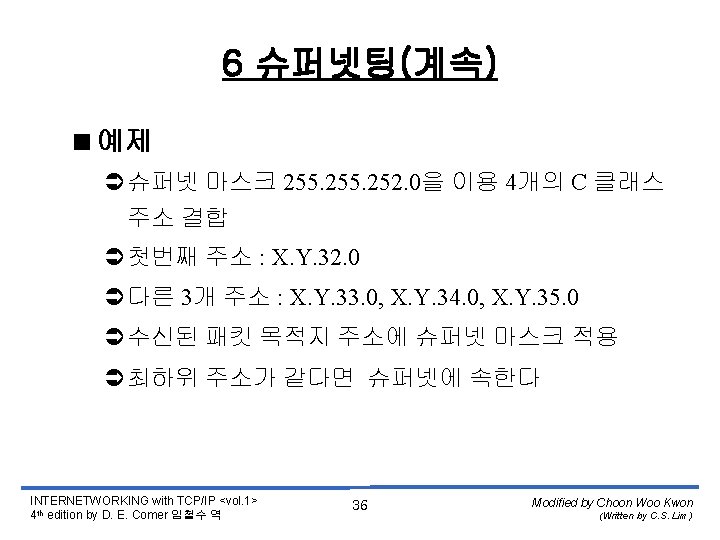

6 슈퍼넷팅(계속) <슈퍼넷팅 예제 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 37 Modified by Choon Woo Kwon (Written by C. S. Lim)

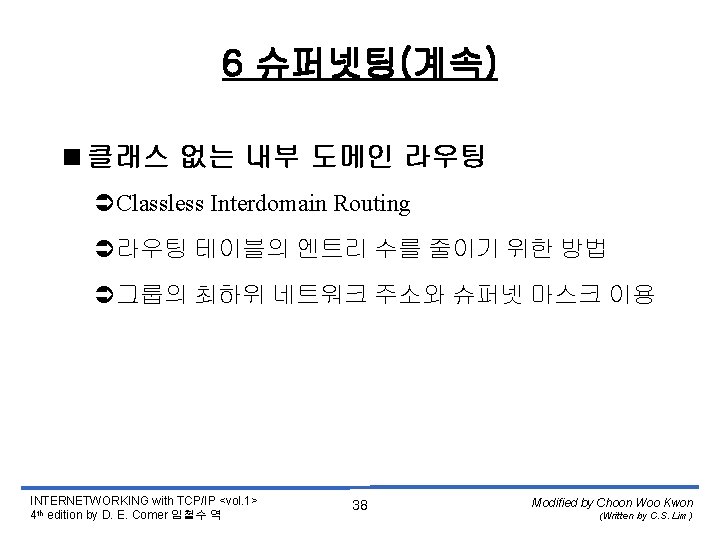

6 슈퍼넷팅 <CIDR INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 39 Modified by Choon Woo Kwon (Written by C. S. Lim)
