TCP/IP通訊協定與網路架構 台大計資中心 李美雯 Email : mli@ccms. ntu. edu. tw Phone : 3366 -5010

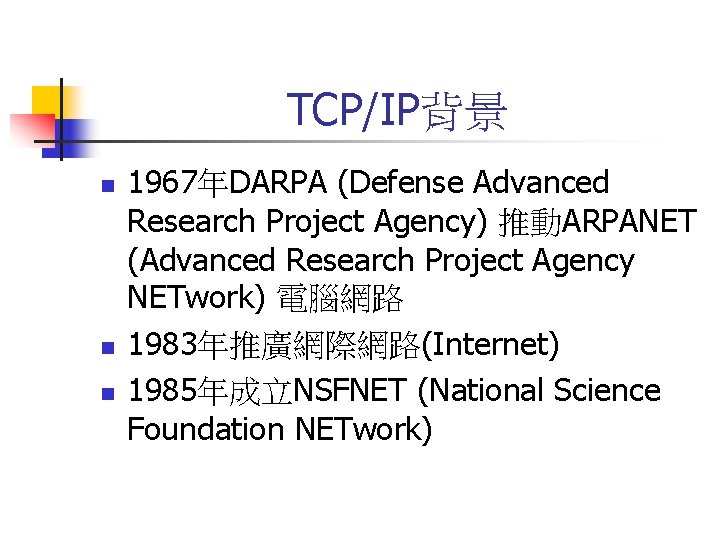

TCP/IP背景 n n n 1967年DARPA (Defense Advanced Research Project Agency) 推動ARPANET (Advanced Research Project Agency NETwork) 電腦網路 1983年推廣網際網路(Internet) 1985年成立NSFNET (National Science Foundation NETwork)

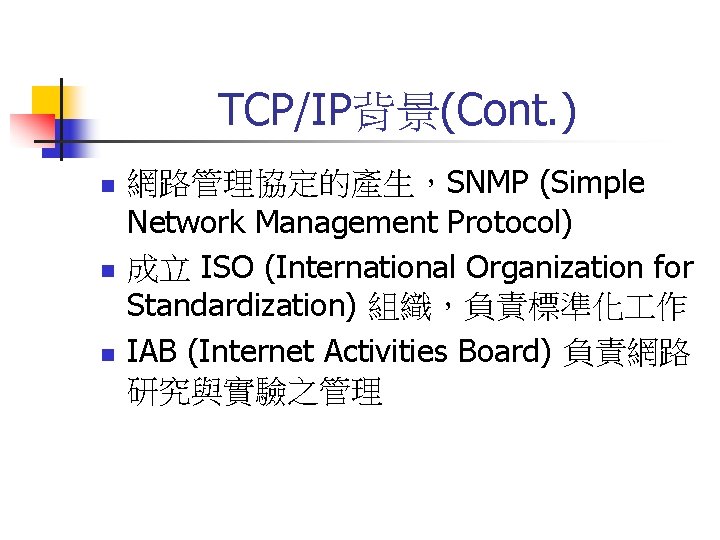

TCP/IP背景(Cont. ) n n n 網路管理協定的產生，SNMP (Simple Network Management Protocol) 成立 ISO (International Organization for Standardization) 組織，負責標準化 作 IAB (Internet Activities Board) 負責網路 研究與實驗之管理

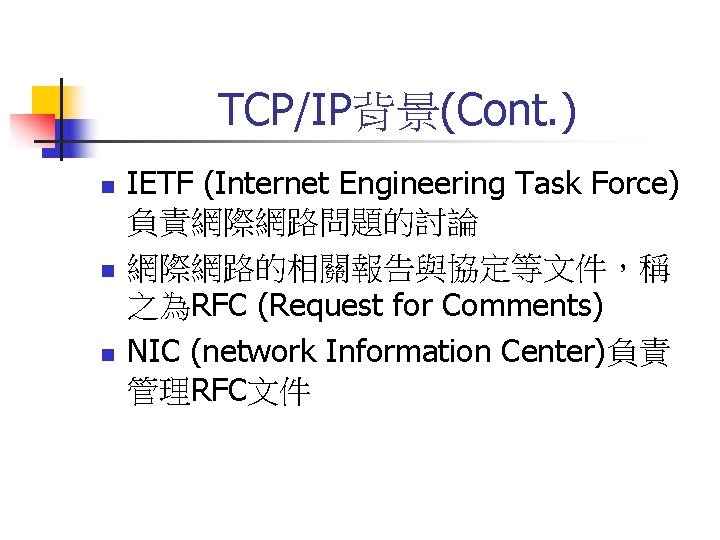

TCP/IP背景(Cont. ) n n n IETF (Internet Engineering Task Force) 負責網際網路問題的討論 網際網路的相關報告與協定等文件，稱 之為RFC (Request for Comments) NIC (network Information Center)負責 管理RFC文件

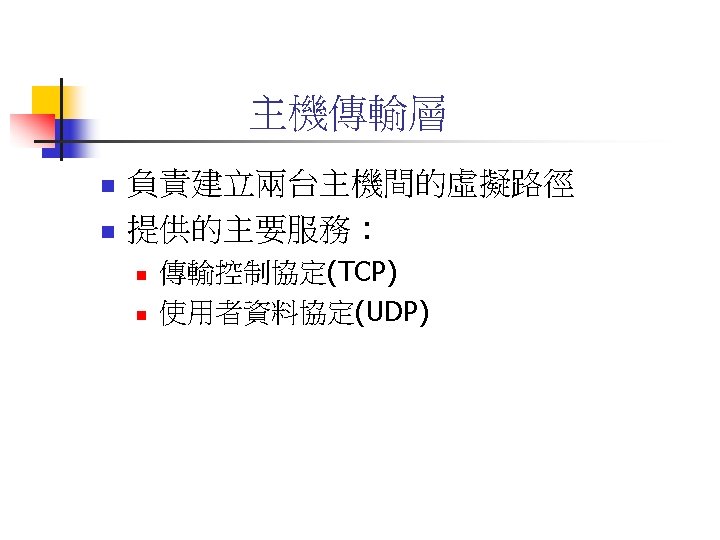

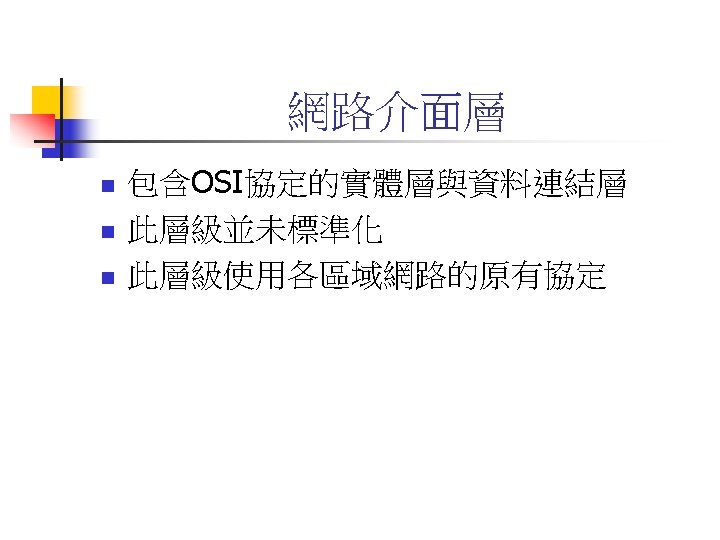

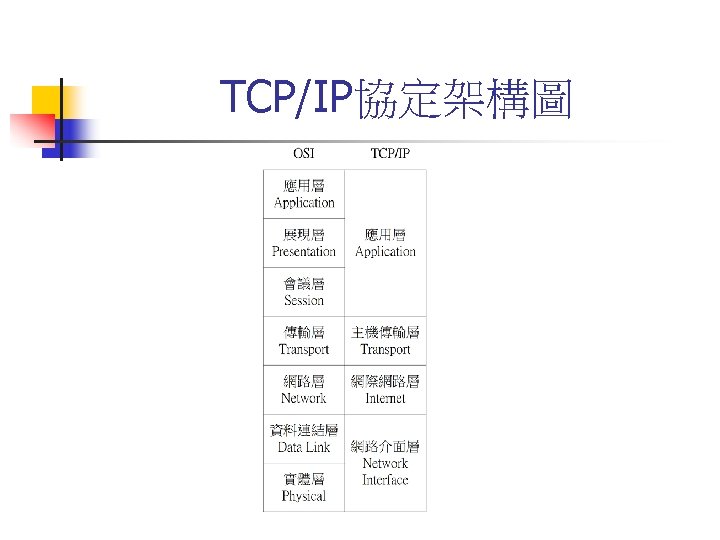

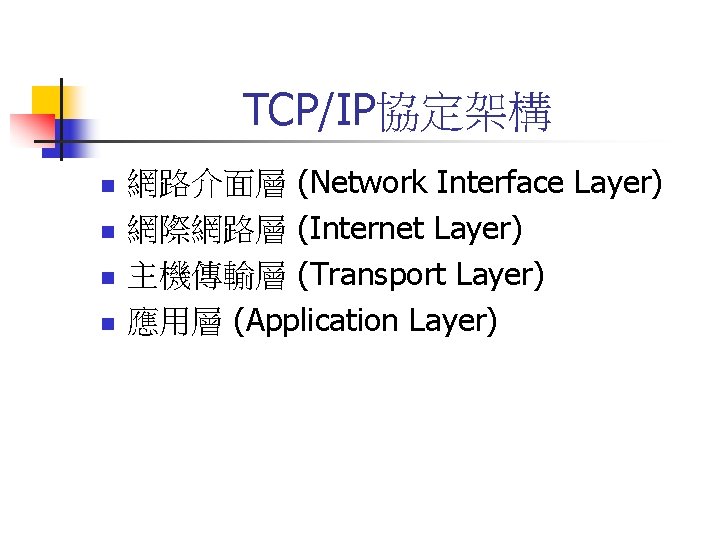

TCP/IP協定架構 n n 網路介面層 (Network Interface Layer) 網際網路層 (Internet Layer) 主機傳輸層 (Transport Layer) 應用層 (Application Layer)

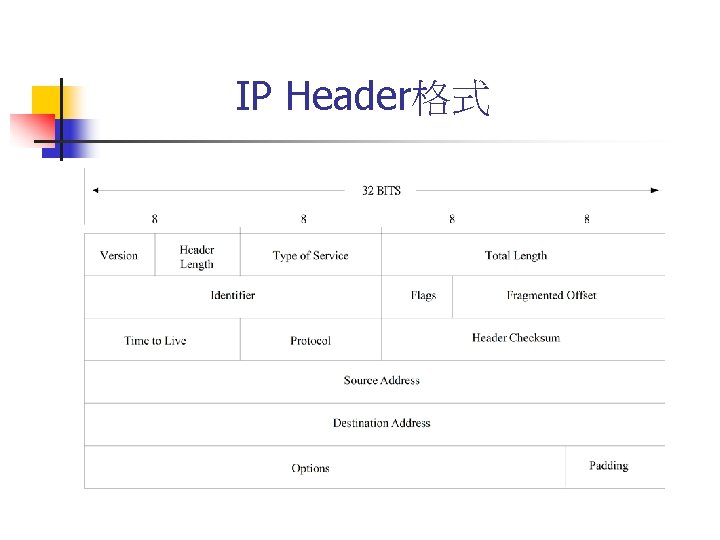

IP Header格式

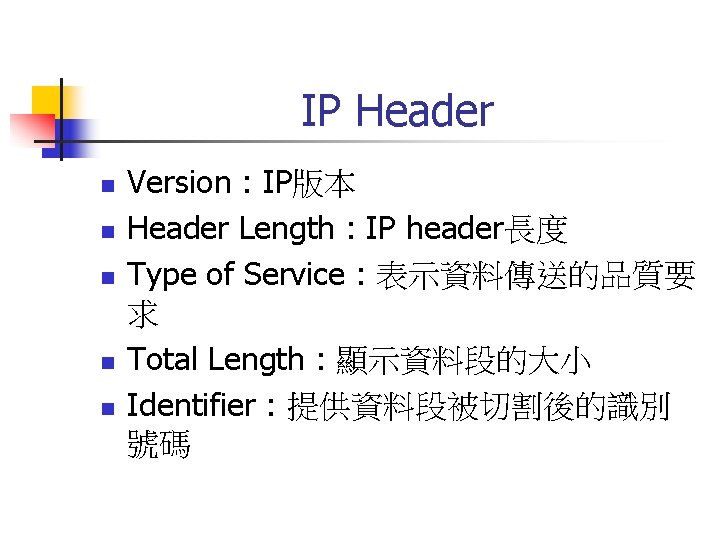

IP Header n n n Version : IP版本 Header Length : IP header長度 Type of Service : 表示資料傳送的品質要 求 Total Length : 顯示資料段的大小 Identifier : 提供資料段被切割後的識別 號碼

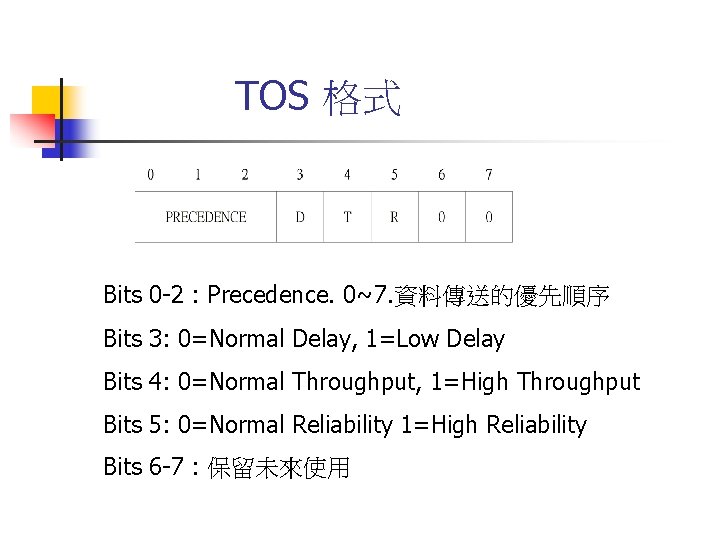

TOS 格式 Bits 0 -2 : Precedence. 0~7. 資料傳送的優先順序 Bits 3: 0=Normal Delay, 1=Low Delay Bits 4: 0=Normal Throughput, 1=High Throughput Bits 5: 0=Normal Reliability 1=High Reliability Bits 6 -7 : 保留未來使用

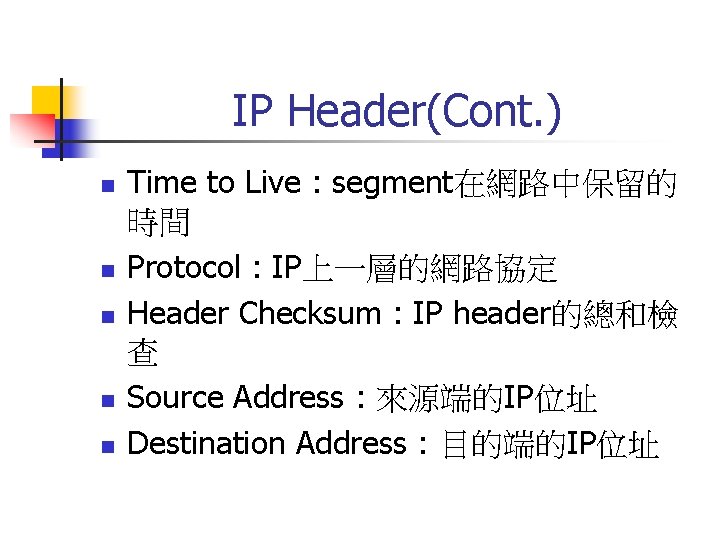

IP Header(Cont. ) n n n Time to Live : segment在網路中保留的 時間 Protocol : IP上一層的網路協定 Header Checksum : IP header的總和檢 查 Source Address : 來源端的IP位址 Destination Address : 目的端的IP位址

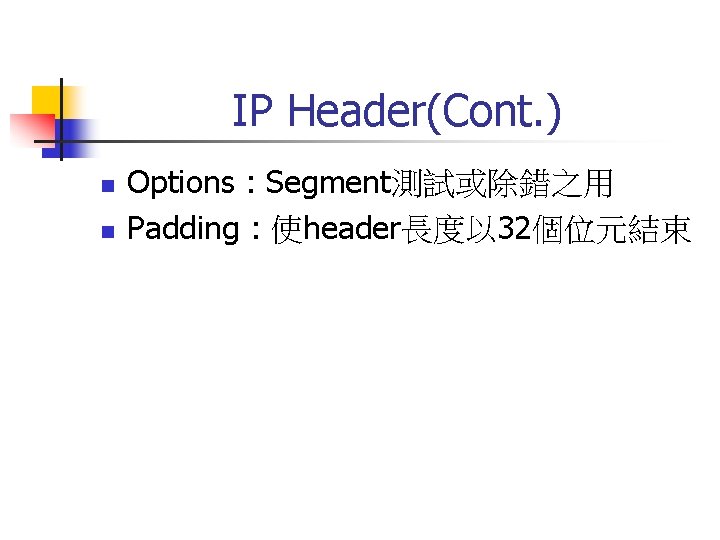

IP Header(Cont. ) n n Options : Segment測試或除錯之用 Padding : 使header長度以 32個位元結束

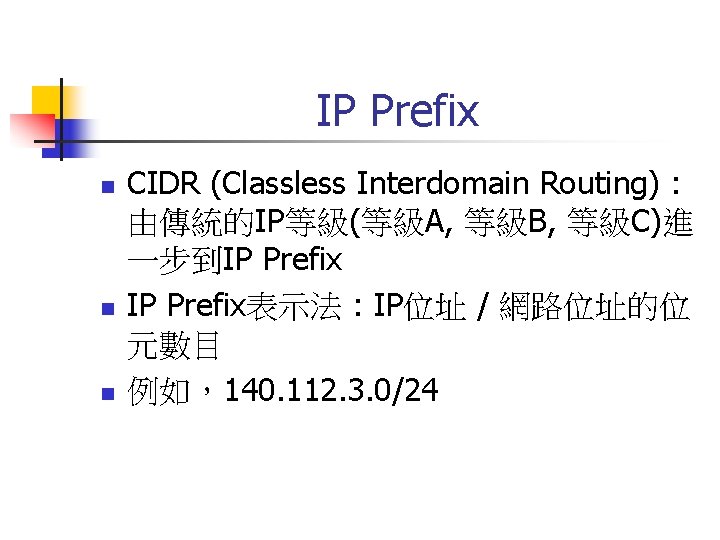

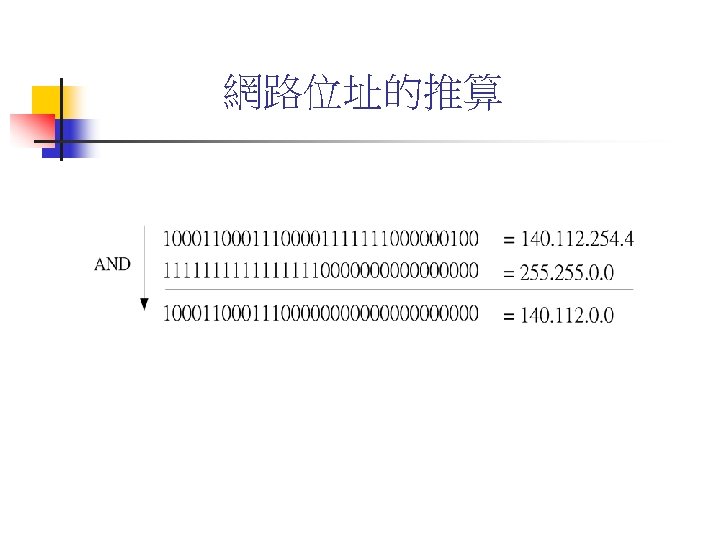

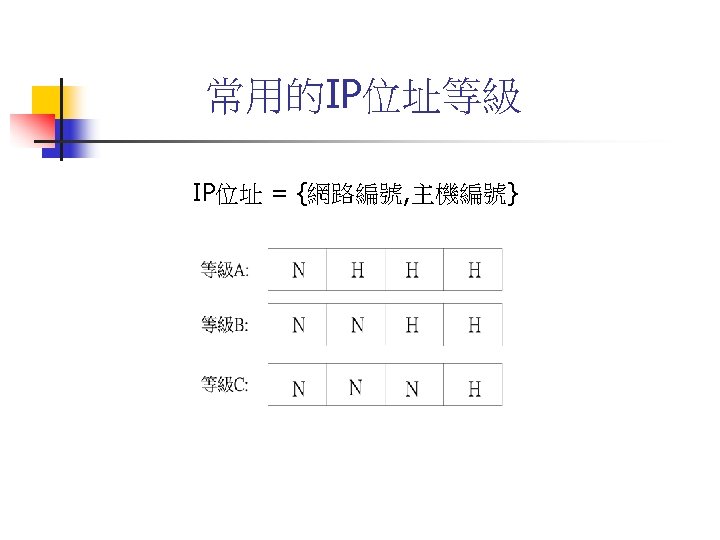

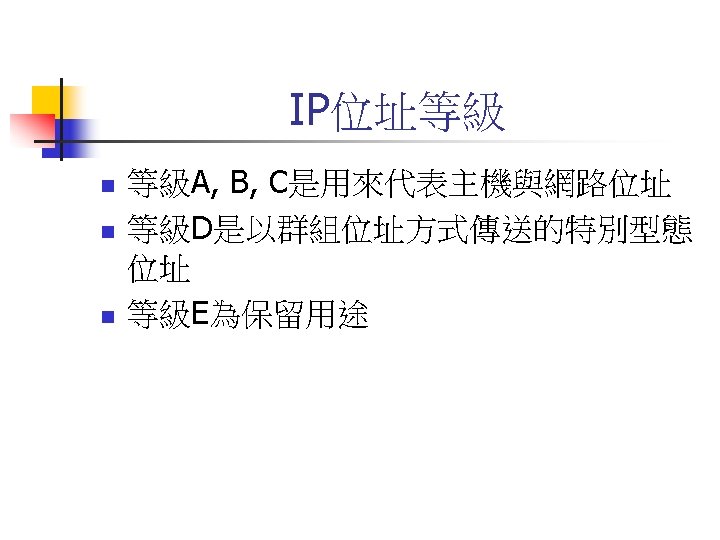

IP Prefix n n n CIDR (Classless Interdomain Routing) : 由傳統的IP等級(等級A, 等級B, 等級C)進 一步到IP Prefix表示法 : IP位址 / 網路位址的位 元數目 例如，140. 112. 3. 0/24

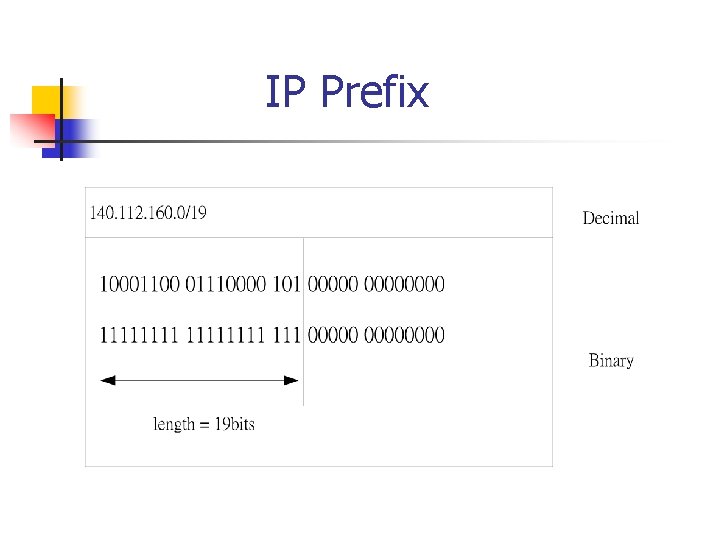

IP Prefix

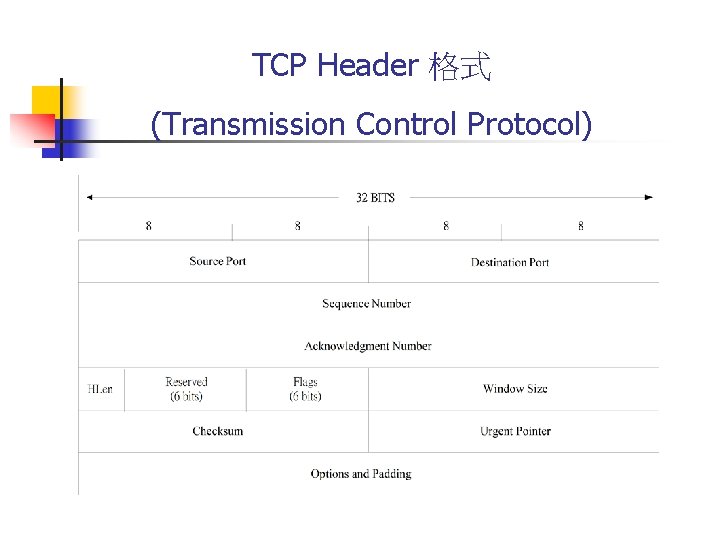

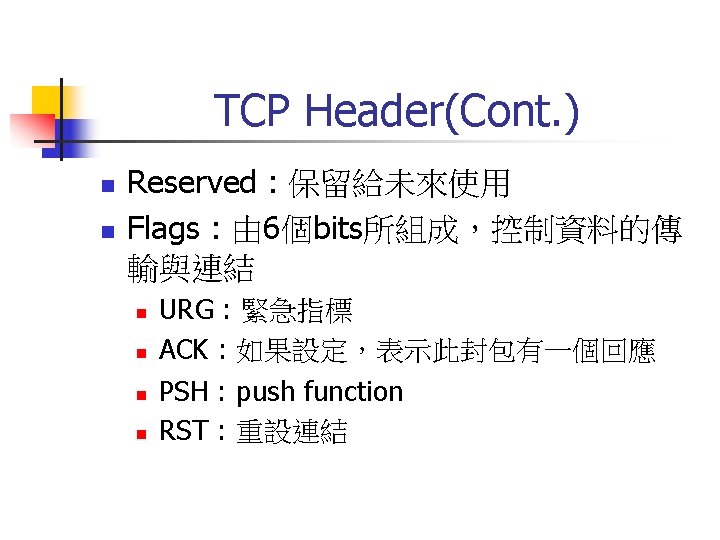

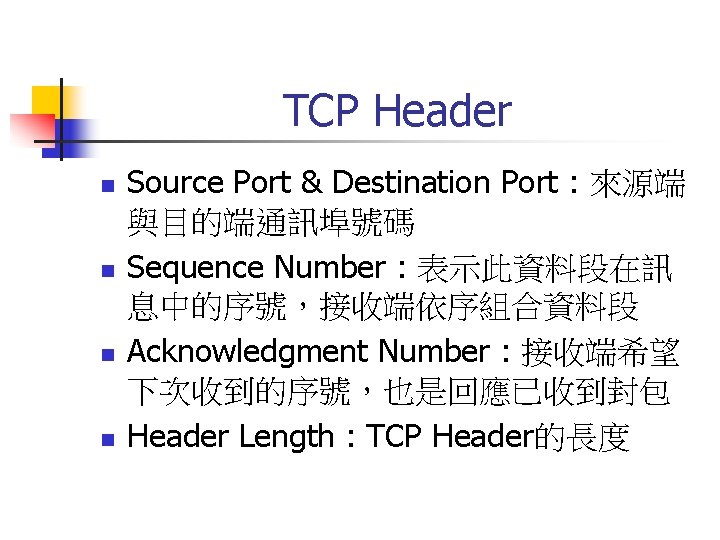

TCP Header 格式 (Transmission Control Protocol)

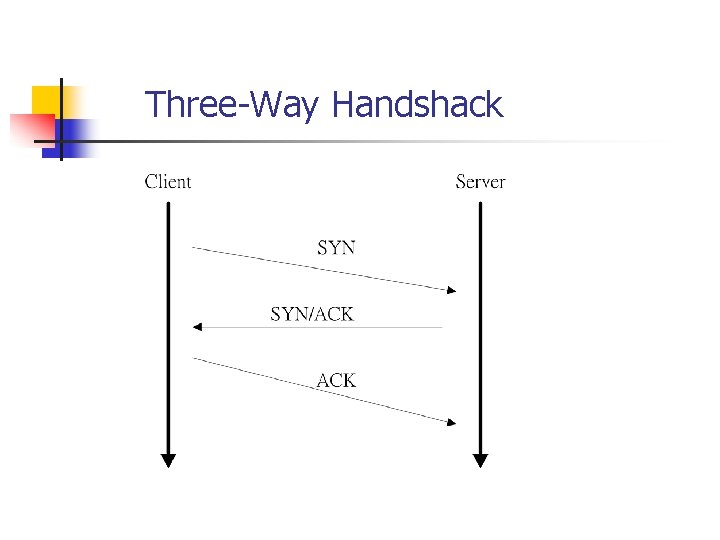

Three-Way Handshack

Three-Way Handshack

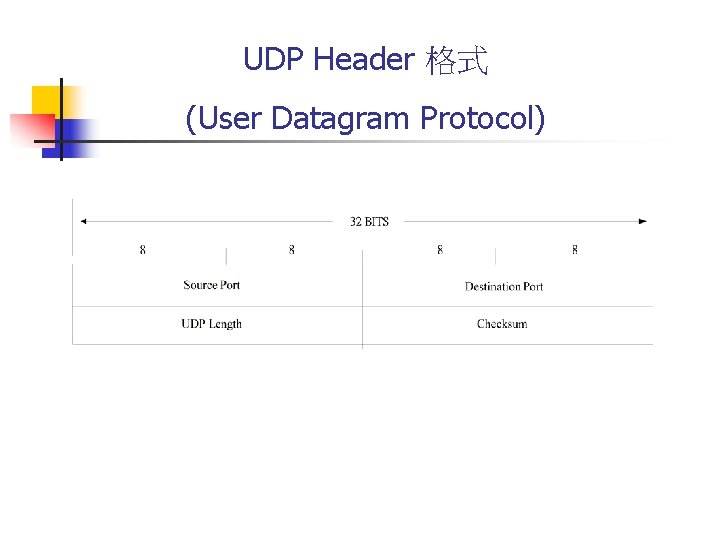

UDP Header 格式 (User Datagram Protocol)

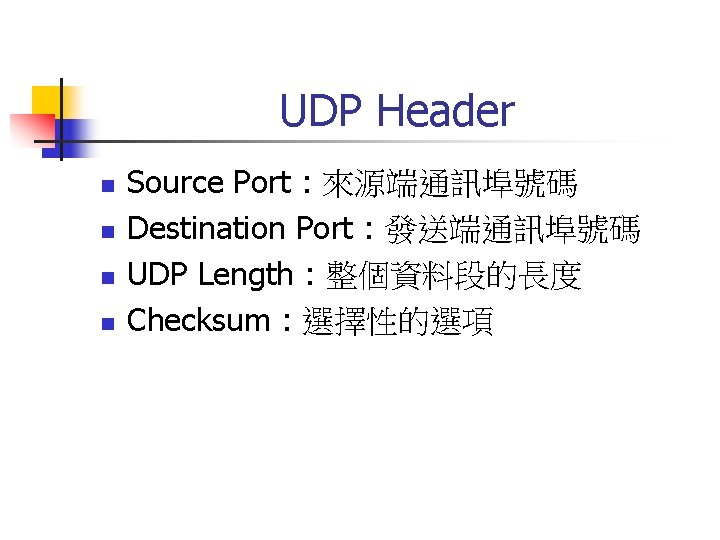

UDP Header n n Source Port : 來源端通訊埠號碼 Destination Port : 發送端通訊埠號碼 UDP Length : 整個資料段的長度 Checksum : 選擇性的選項
