TCPIP DAN IP ADDRESS Tujuan Mengerti cara kerja

TCP/IP DAN IP ADDRESS Tujuan : Mengerti cara kerja dan konsep dasar protokol TCP/IP dan IP address

Dasar Arsitektur TCP/IP � Problem : 1. Data harus dapat dikirimkan kekomputer yang tepat, sesuai tujuannya 2. lokasi komputer yang berjauhan memungkinkan data rusak atau hilang.

Solusi TCP/IP Sekumpulan protokol yang masing-masing bertanggung jawab atas bagian 2 tertentu dari komunikasi data.

� Network interface layer bertanggung jawab mengirim dan menerima data ke dan dari media fisik. tugas utama protokol ini adalah mampu menerjemahkan sinyal listrik menjadi data digital. � Internet layer bertanggung jawab dalam proses pengiriman paket ke alamat yang tepat pada layer ini terdapat tiga macam protokol IP, ARP dan ICMP - IP(internet protokol) menyampaikan paket data ke alamat yang tepat

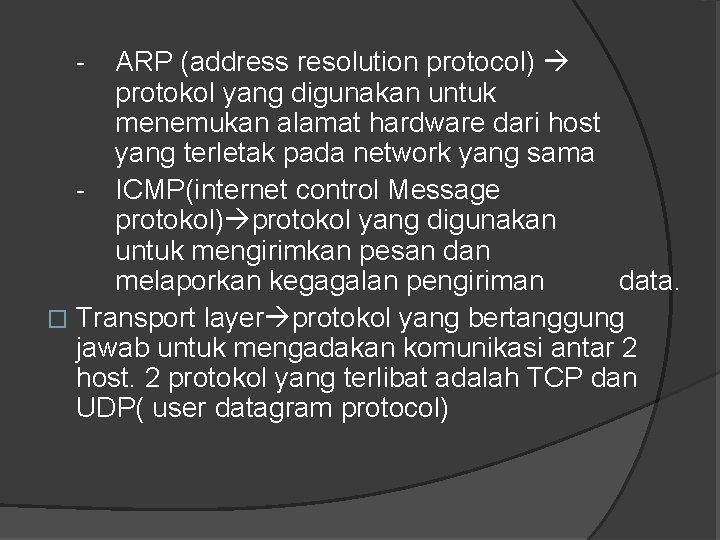

- ARP (address resolution protocol) protokol yang digunakan untuk menemukan alamat hardware dari host yang terletak pada network yang sama - ICMP(internet control Message protokol) protokol yang digunakan untuk mengirimkan pesan dan melaporkan kegagalan pengiriman data. � Transport layer protokol yang bertanggung jawab untuk mengadakan komunikasi antar 2 host. 2 protokol yang terlibat adalah TCP dan UDP( user datagram protocol)

The TCP/IP Model

TCP/IP Applications

Transport Layer Protocols

Internet Layer Protocols

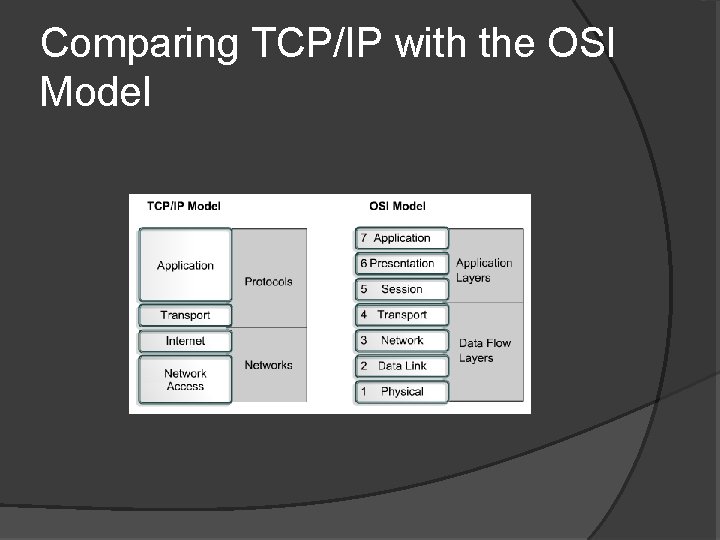

Comparing TCP/IP with the OSI Model

Application layer Pada layer ini terletak semua aplikasi yang menggunakan protokol TCP/IP

IP (internet protocol) � Inti dari protokol TCP/IP sifatnya…(best effort delivery service) protokol IP hanya berjanji dia akan melakukan usaha sebaik-baiknya, agar paket yang dikirim sampai ditujuan jika terjadi salah satu jalur putus ? Icmp memberi pesan ada masalah dgn komp tujuan.

IPADDRESS � Resep penting ? Menyembunyikan detail 2 arsitektur TCP/IP tersebut sebagai sesuatu yang seragam dan tunggal IPADDRESS � Dengan menentukan IP address berarti melakukan pemberian identitas yang universal pagi setiap interface komputer.

Format IP Address � 1. Bentuk Binner IP address terdiri dari bilangan biner 32 bit yang dipisahkan oleh tanda titik setiap bitnya. 8 bit = 1 oktet XXXXXXXX. XXXX

Bentuk Dotted Decimal 10000100 132 01011100 92 132. 92. 121. 1 01111001 121 00000001 1

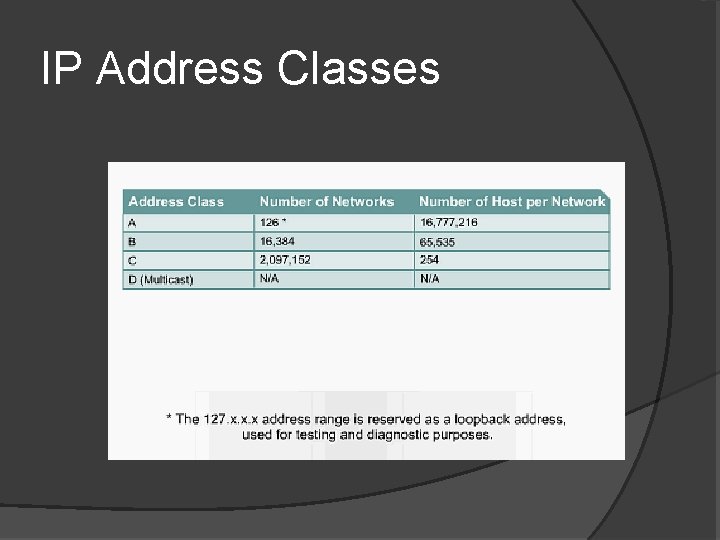

IP Address Classes

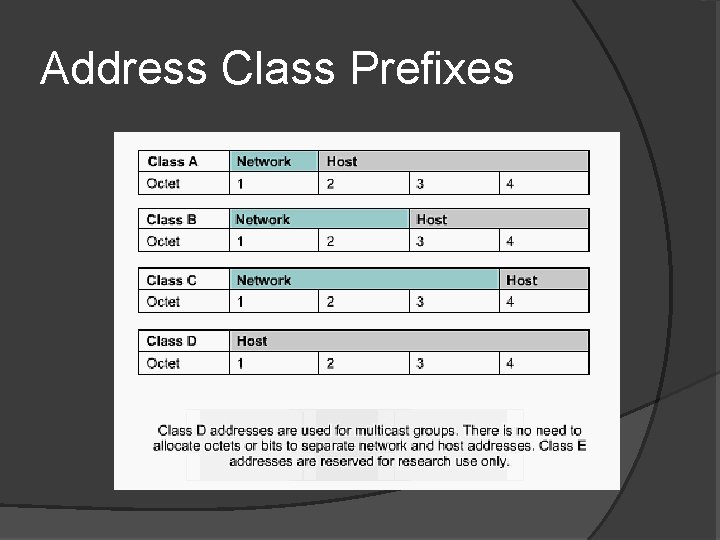

Address Class Prefixes

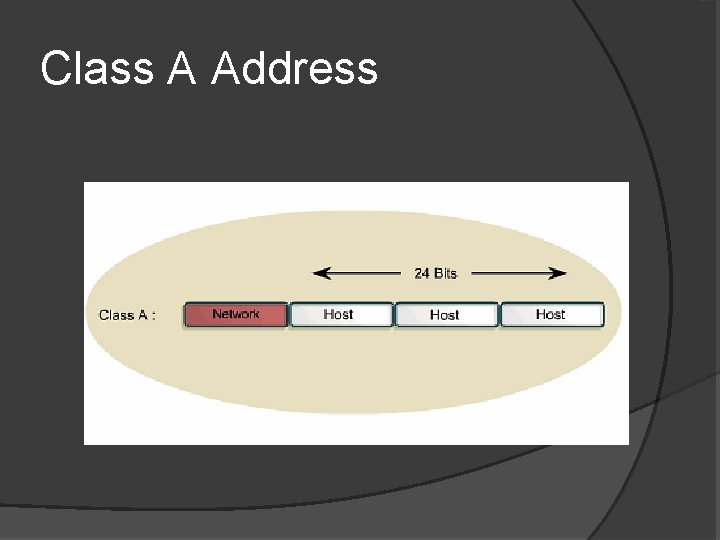

Class A Address

Class B Address

Class C Address

Class D Address Architecture

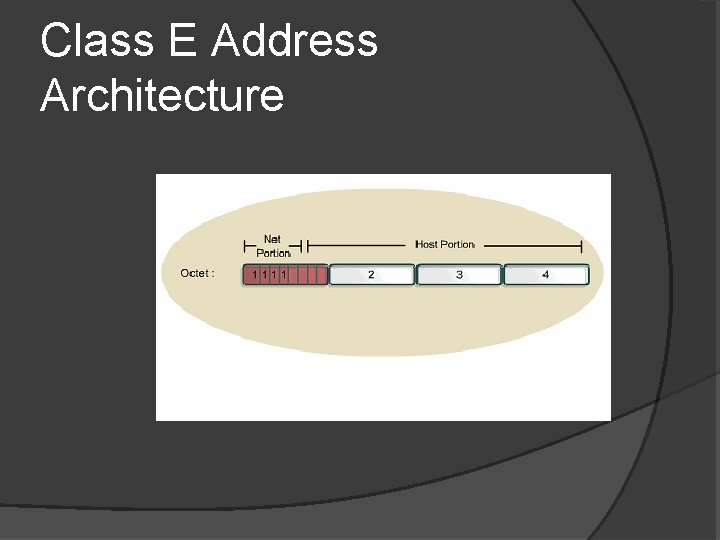

Class E Address Architecture

IP Address Range

Private IP Addresses Class A: 10. 0 (Favored by large enterprises because of its flexibility) Class B: 172. 16. 0. 0 to 172. 31. 0. 0 (In the 3 rd Octet, the 128, 64, and 32 bit are off. The 16 bit is on. ) Class C: 192. 168. 0. 0 to 192. 168. 255. 0 (256 separate Class C Addresses)
