Сети ЭВМ и телекоммуникации TCP/IP Мощевикин Алексей Петрович к. ф. -м. н, доцент КИИСи. ФЭ, alexmou@lab 127. karelia. ru Презентации к курсу выложены на http: //lab 127. karelia. ru/~alexmou/ Rev. 2. 12 / 12. 09. 2020 Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

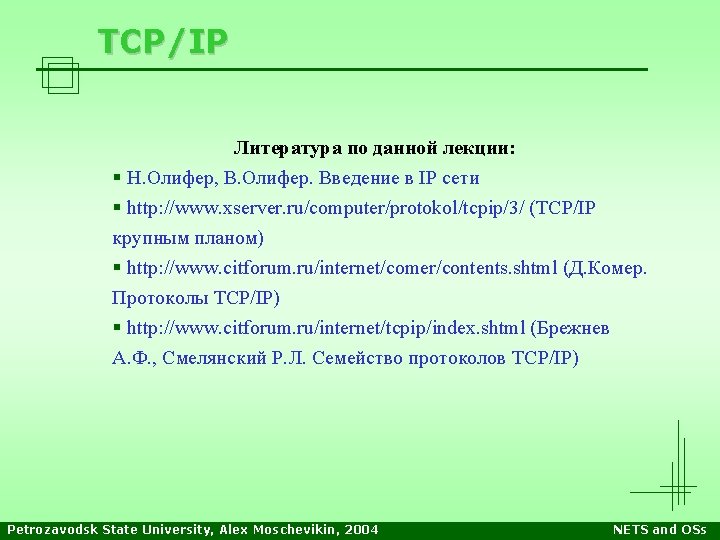

TCP/IP Литература по данной лекции: § Н. Олифер, В. Олифер. Введение в IP сети § http: //www. xserver. ru/computer/protokol/tcpip/3/ (TCP/IP крупным планом) § http: //www. citforum. ru/internet/comer/contents. shtml (Д. Комер. Протоколы TCP/IP) § http: //www. citforum. ru/internet/tcpip/index. shtml (Брежнев А. Ф. , Смелянский Р. Л. Семейство протоколов TCP/IP) Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

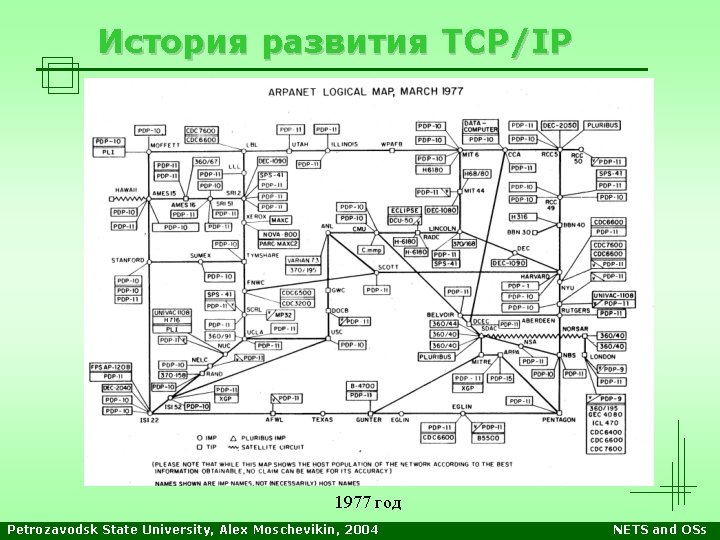

История развития TCP/IP 1977 год Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

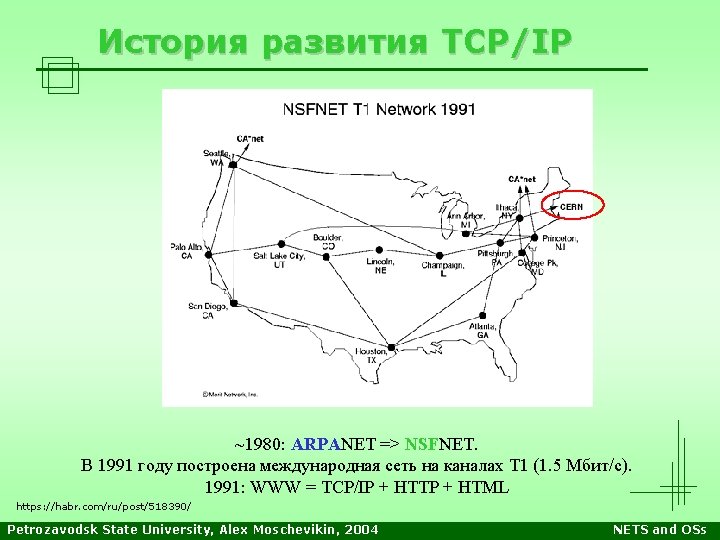

История развития TCP/IP ~1980: ARPANET => NSFNET. В 1991 году построена международная сеть на каналах T 1 (1. 5 Мбит/с). 1991: WWW = TCP/IP + HTTP + HTML https: //habr. com/ru/post/518390/ Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

История развития TCP/IP 6 августа 1991 года сэр Тим Бернерс-Ли (Sir Tim Berners-Lee) стартовал первый веб-сервер http: //info. cern. ch/ https: //www. history. com/news/the-worlds-first-web-site https: //www. channelpartnerinsight. com/feature/3080110/on-this-day-in-1991 -the-day-the-world-wide-web-was-born https: //www. eluniverso. com/2009/03/16/1/1431/DE 9 E 120 B 9 C 68479 BBB 03 FF 2 D 372408 FF. html Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

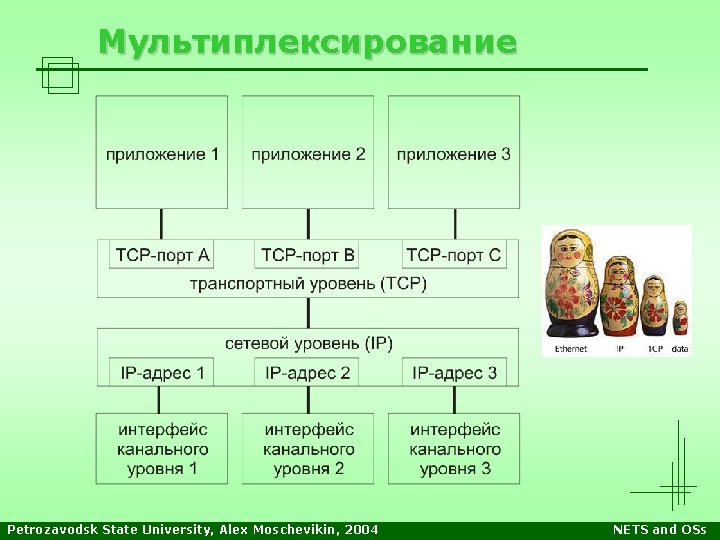

Мультиплексирование Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

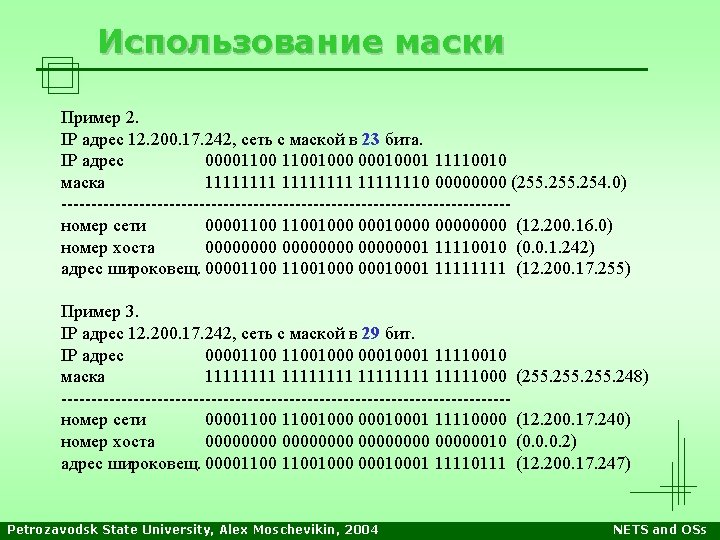

Использование маски Пример 2. IP адрес 12. 200. 17. 242, сеть с маской в 23 бита. IP адрес 000011001000 0001 11110010 маска 111111110 0000 (255. 254. 0) -------------------------------------номер сети 000011001000 00010000 (12. 200. 16. 0) номер хоста 000000001 11110010 (0. 0. 1. 242) адрес широковещ. 000011001000 0001 1111 (12. 200. 17. 255) Пример 3. IP адрес 12. 200. 17. 242, сеть с маской в 29 бит. IP адрес 000011001000 0001 11110010 маска 11111111 11111000 (255. 248) -------------------------------------номер сети 000011001000 0001 11110000 (12. 200. 17. 240) номер хоста 00000000 00000010 (0. 0. 0. 2) адрес широковещ. 000011001000 0001 11110111 (12. 200. 17. 247) Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

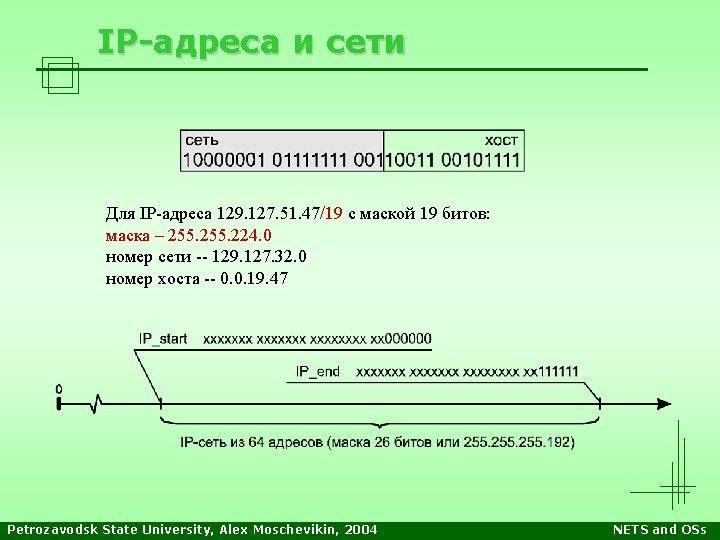

IP-адреса и сети Для IP-адреса 129. 127. 51. 47/19 с маской 19 битов: маска – 255. 224. 0 номер сети -- 129. 127. 32. 0 номер хоста -- 0. 0. 19. 47 Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

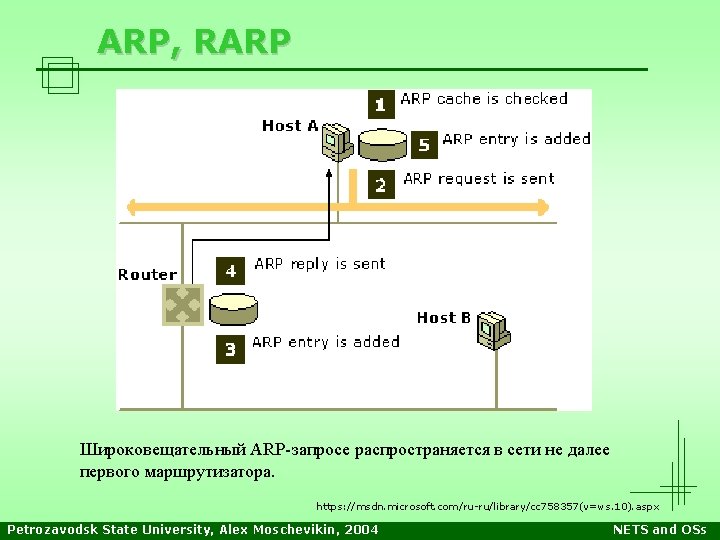

ARP, RARP Широковещательный ARP-запросе распространяется в сети не далее первого маршрутизатора. https: //msdn. microsoft. com/ru-ru/library/cc 758357(v=ws. 10). aspx Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

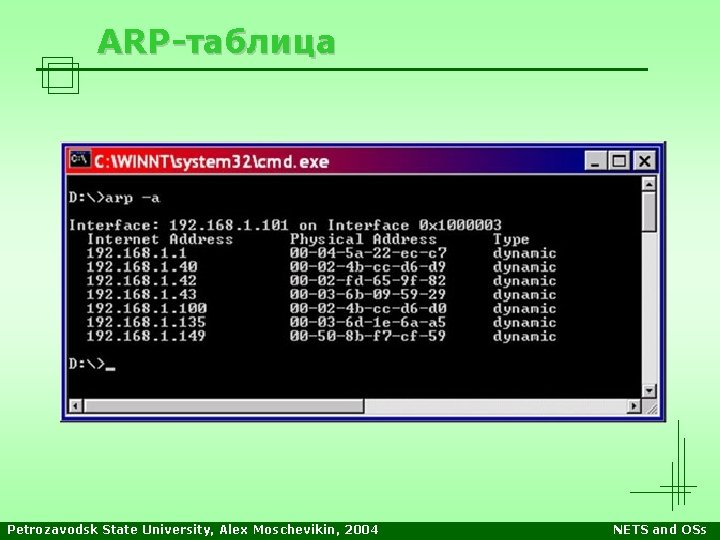

ARP-таблица Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

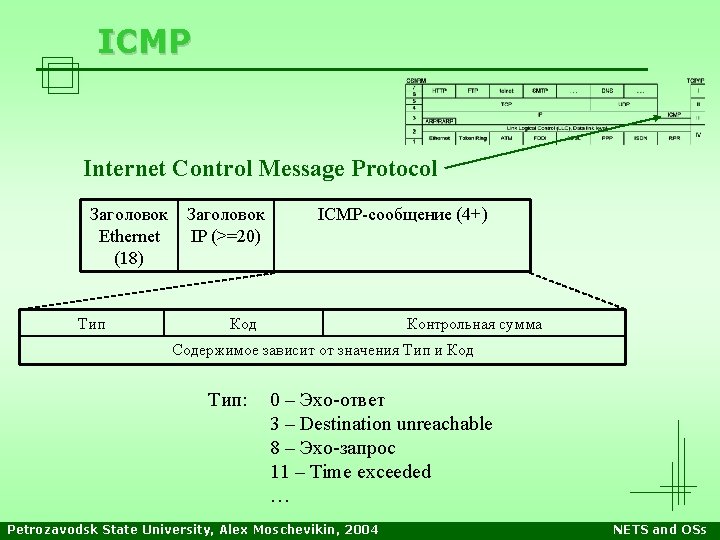

ICMP Internet Control Message Protocol Заголовок Ethernet (18) Тип Заголовок IP (>=20) ICMP-сообщение (4+) Код Контрольная сумма Содержимое зависит от значения Тип и Код Тип: 0 – Эхо-ответ 3 – Destination unreachable 8 – Эхо-запрос 11 – Time exceeded … Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

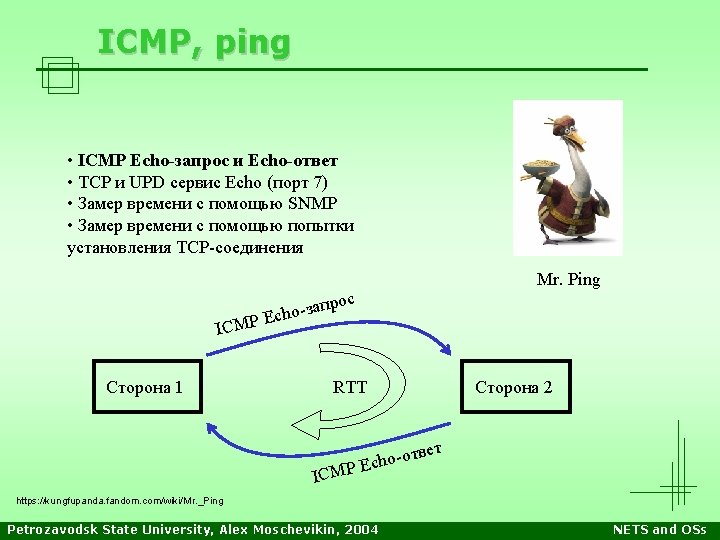

ICMP, ping • ICMP Echo-запрос и Echo-ответ • TCP и UPD сервис Echo (порт 7) • Замер времени с помощью SNMP • Замер времени с помощью попытки установления TCP-соединения Mr. Ping ос ICMP Сторона 1 запр o h c E RTT Сторона 2 вет o-от h c E P ICM https: //kungfupanda. fandom. com/wiki/Mr. _Ping Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

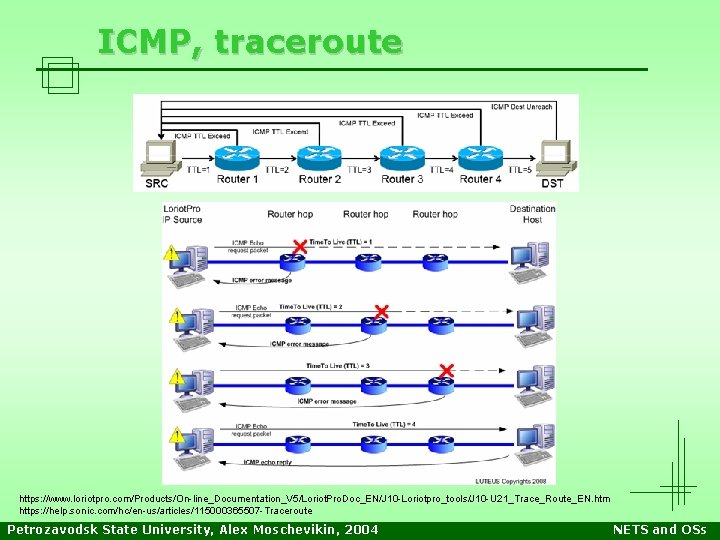

ICMP, traceroute https: //www. loriotpro. com/Products/On-line_Documentation_V 5/Loriot. Pro. Doc_EN/J 10 -Loriotpro_tools/J 10 -U 21_Trace_Route_EN. htm https: //help. sonic. com/hc/en-us/articles/115000365507 -Traceroute Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

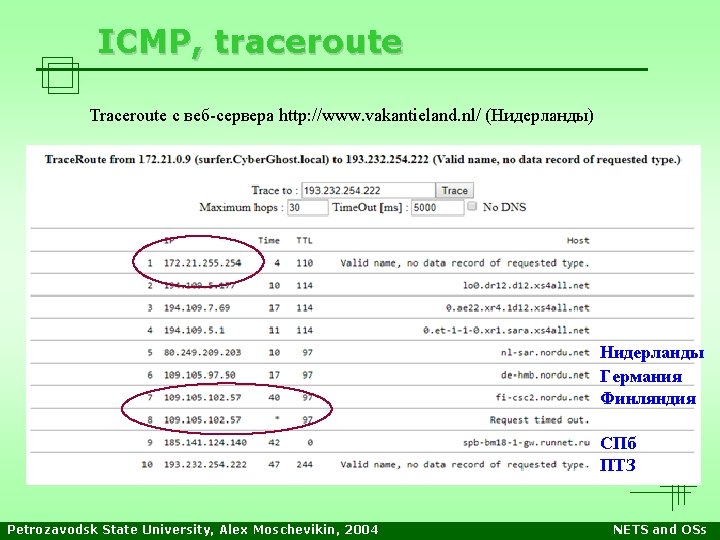

ICMP, traceroute Traceroute с веб-сервера http: //www. vakantieland. nl/ (Нидерланды) Нидерланды Германия Финляндия СПб ПТЗ Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

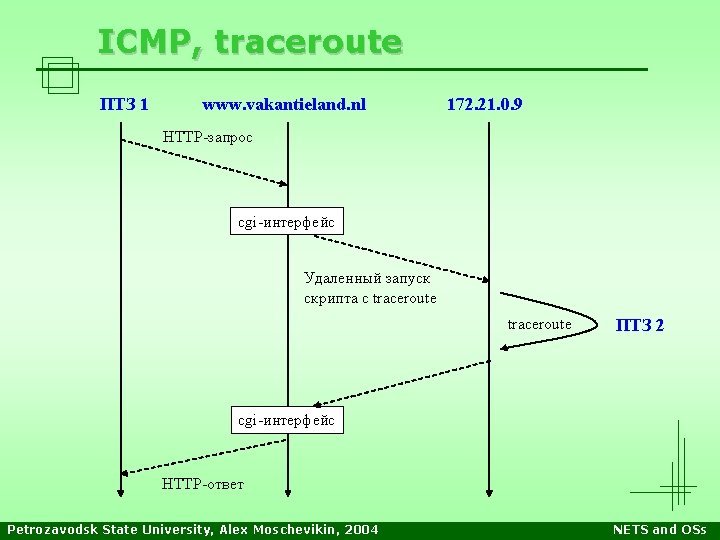

ICMP, traceroute ПТЗ 1 www. vakantieland. nl 172. 21. 0. 9 HTTP-запрос cgi-интерфейс Удаленный запуск скрипта с traceroute ПТЗ 2 cgi-интерфейс HTTP-ответ Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

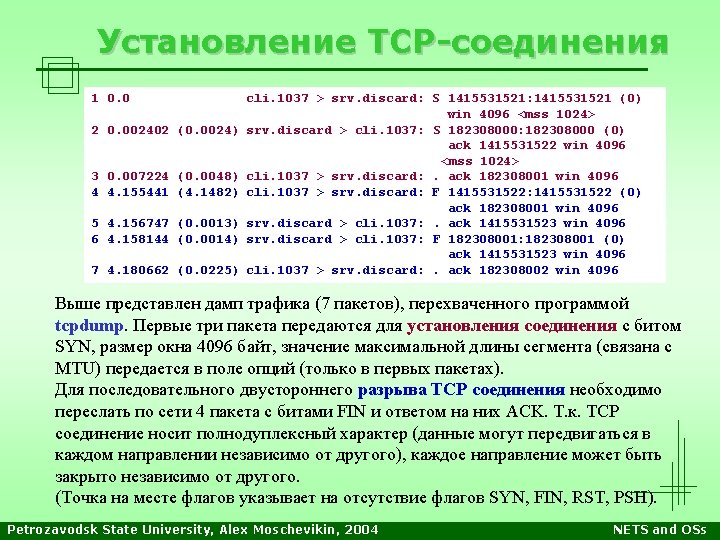

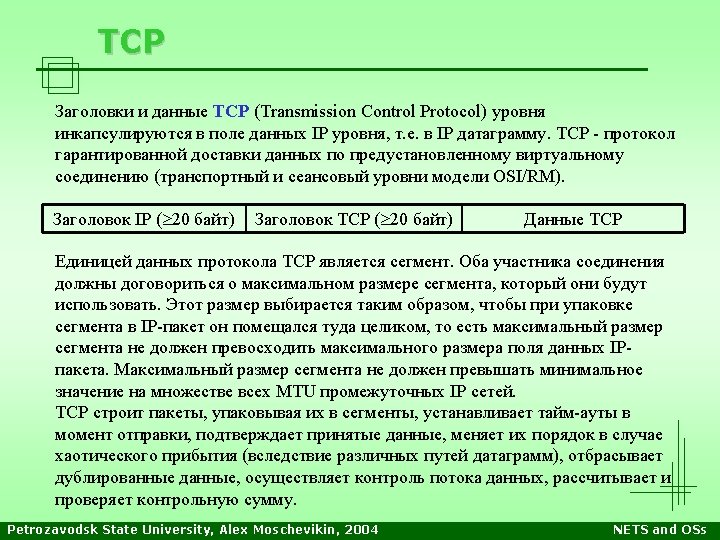

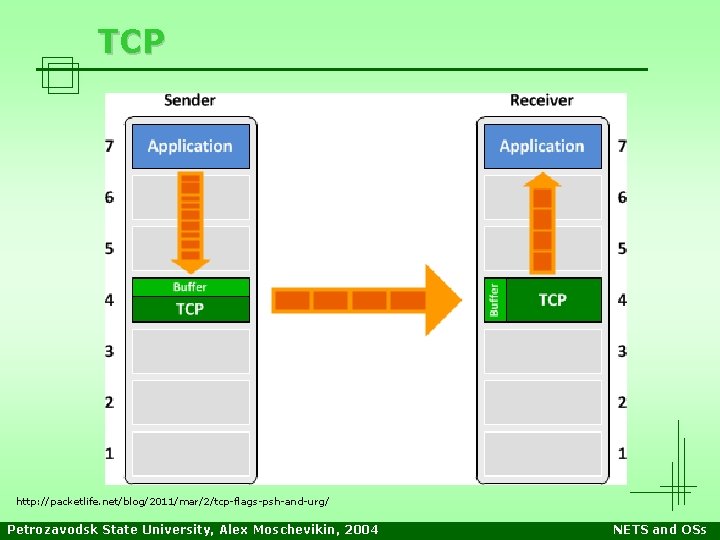

TCP http: //packetlife. net/blog/2011/mar/2/tcp-flags-psh-and-urg/ Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

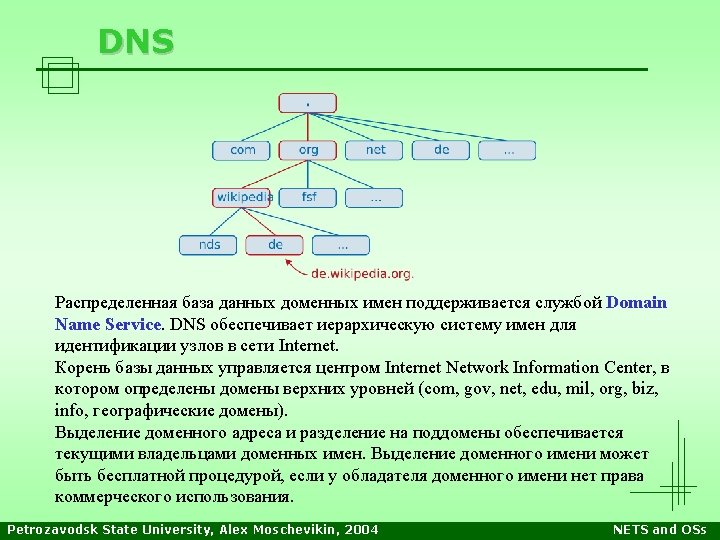

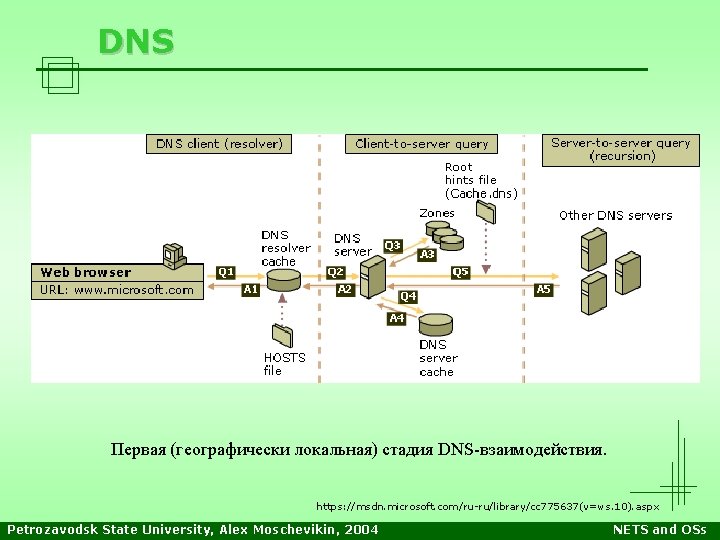

DNS Первая (географически локальная) стадия DNS-взаимодействия. https: //msdn. microsoft. com/ru-ru/library/cc 775637(v=ws. 10). aspx Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

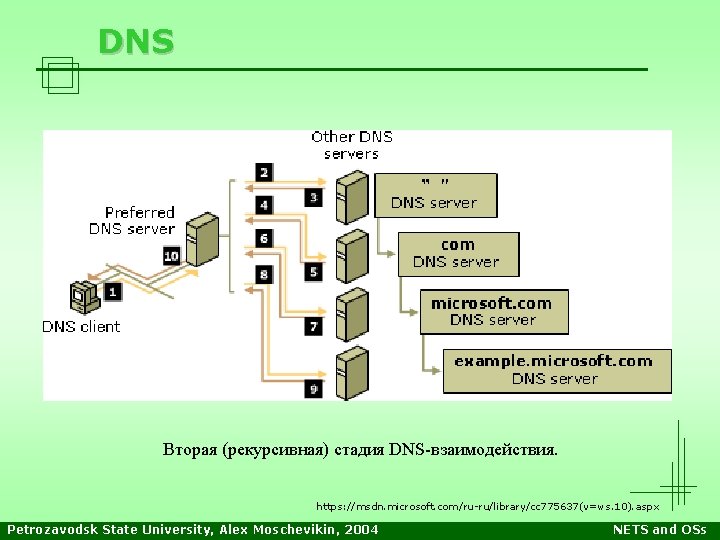

DNS Вторая (рекурсивная) стадия DNS-взаимодействия. https: //msdn. microsoft. com/ru-ru/library/cc 775637(v=ws. 10). aspx Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

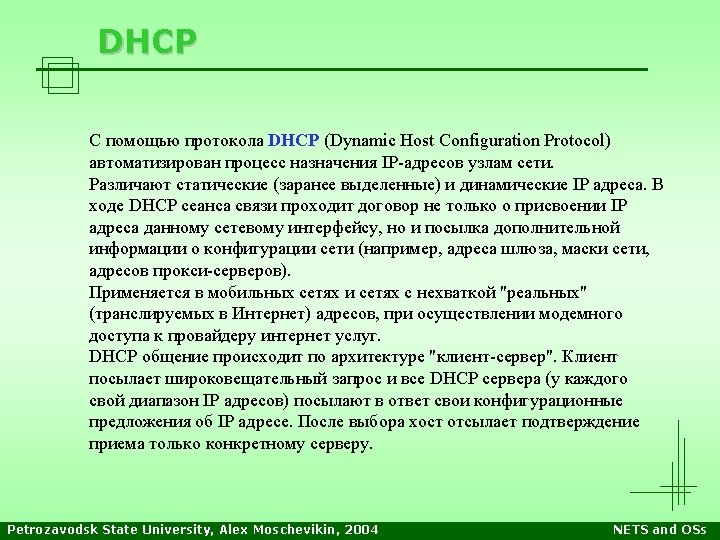

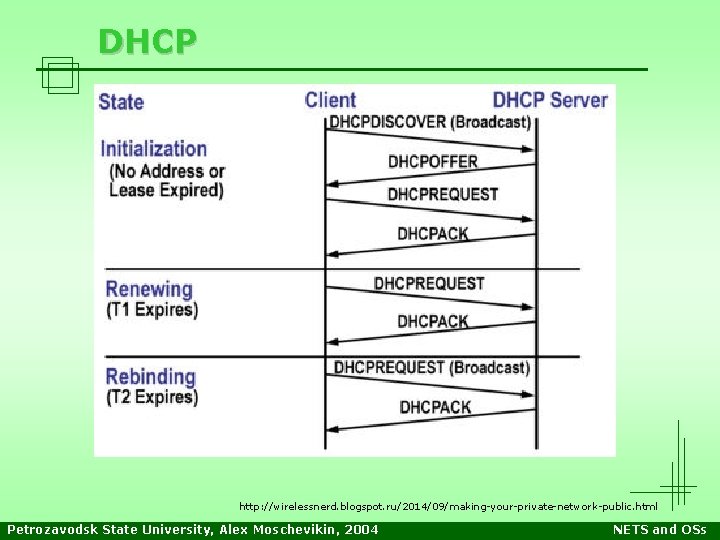

DHCP http: //wirelessnerd. blogspot. ru/2014/09/making-your-private-network-public. html Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

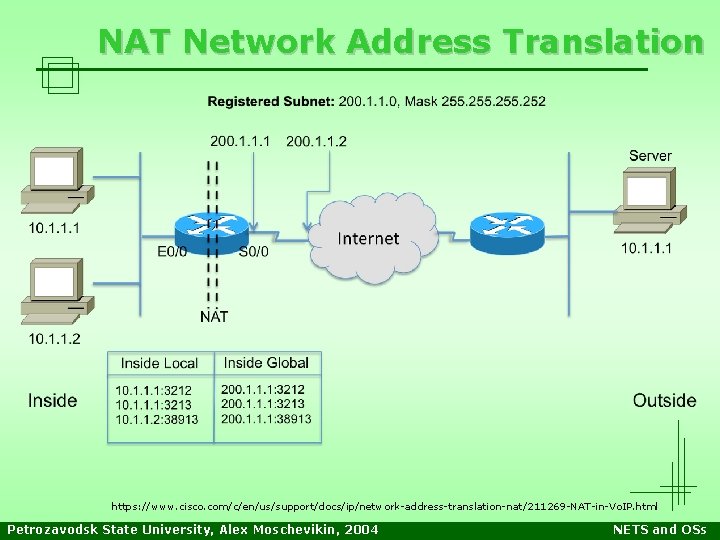

NAT Network Address Translation https: //www. cisco. com/c/en/us/support/docs/ip/network-address-translation-nat/211269 -NAT-in-Vo. IP. html Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

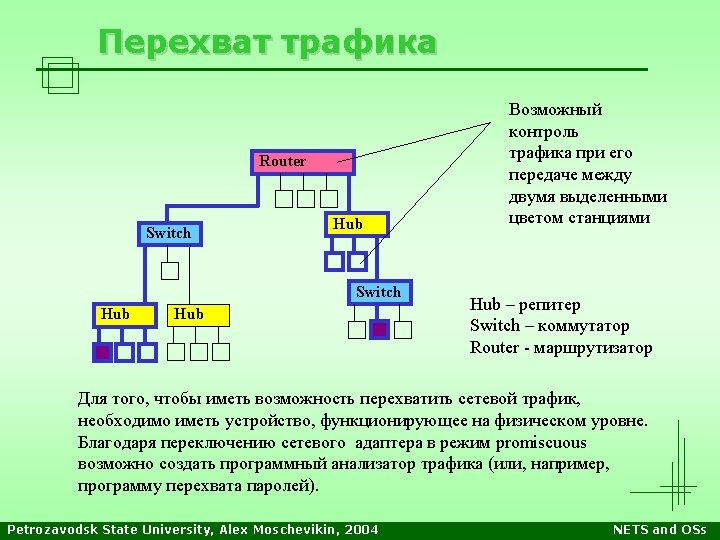

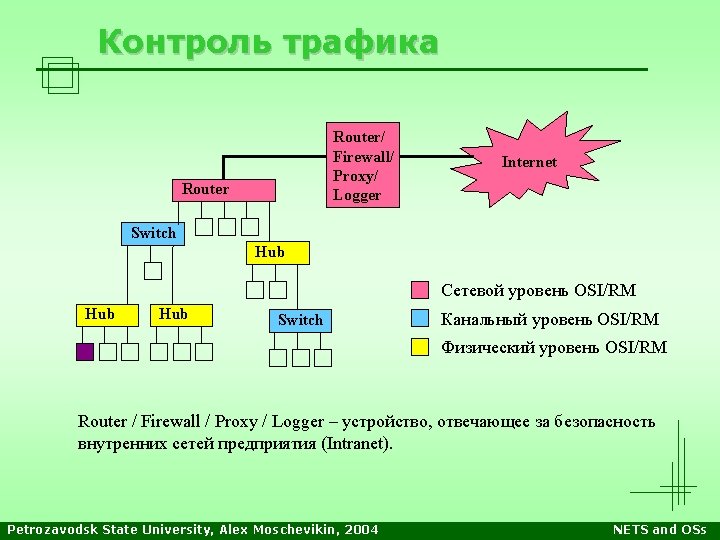

Контроль трафика Router/ Firewall/ Proxy/ Logger Router Internet Switch Hub Сетевой уровень OSI/RM Hub Switch Канальный уровень OSI/RM Физический уровень OSI/RM Router / Firewall / Proxy / Logger – устройство, отвечающее за безопасность внутренних сетей предприятия (Intranet). Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

Тест на iq. karelia. ru Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

Видеофильм Warriors of the Net Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs
