Tcp. Tunnel CAD

Requisitos Software • Windows 7, 8, 8. 1 y 10 (32 y 64 bits) • CAD • Auto. CAD 2010 a 2020 • ZWCAD 2018 a 2020

Índice • Definición del Proyecto • Análisis de Puntos • Perfiles • Informes • Características Avanzadas

Componentes del Proyecto • Ejes en planta y alzado • Secciones de túnel • Ficheros de puntos • Componentes opcionales: • Peraltes • Puntos de control

Definición del Proyecto Edición del Proyecto

Eje en Planta • Líneas, círculos y espirales • Importa desde • Land. XML • Inroads • Mx. Road • Vista gráfica • Definición numérica

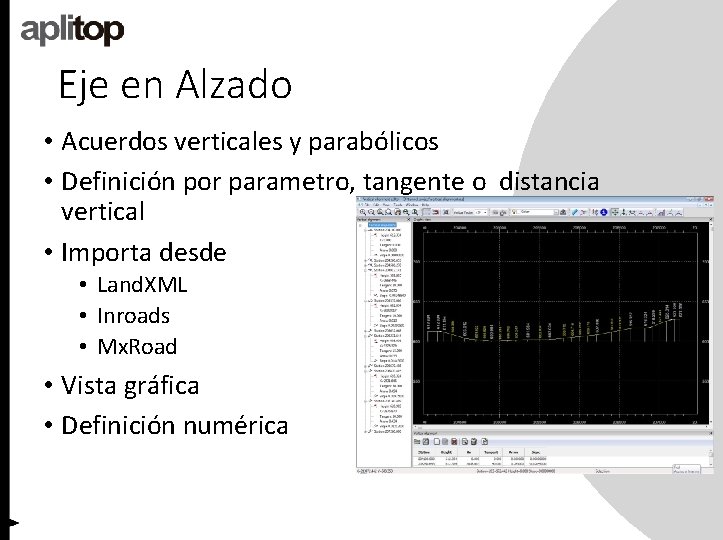

Eje en Alzado • Acuerdos verticales y parabólicos • Definición por parametro, tangente o distancia vertical • Importa desde • Land. XML • Inroads • Mx. Road • Vista gráfica • Definición numérica

Peraltes • Componente opcional • Vista gráfica • Valores de porcentaje a izq. y derecha

Definición de la Sección • Definición por polilínea cerrada • Puntos de aplicación de eje y rasante • Distancia desde el eje al centro • Distanca desde la clave al eje • Comportamiento según los peraltes

Asignación de Sección • Soporte para múltiples secciones de túnel • Asignación por intervalo de PK • Interpolación de secciones

Análisis de Puntos • Fichero de puntos genérico X, Y, Z • Compatible con la aplicación de campo Tcp. Tunnel • Análisis de puntos respecto al eje en planta

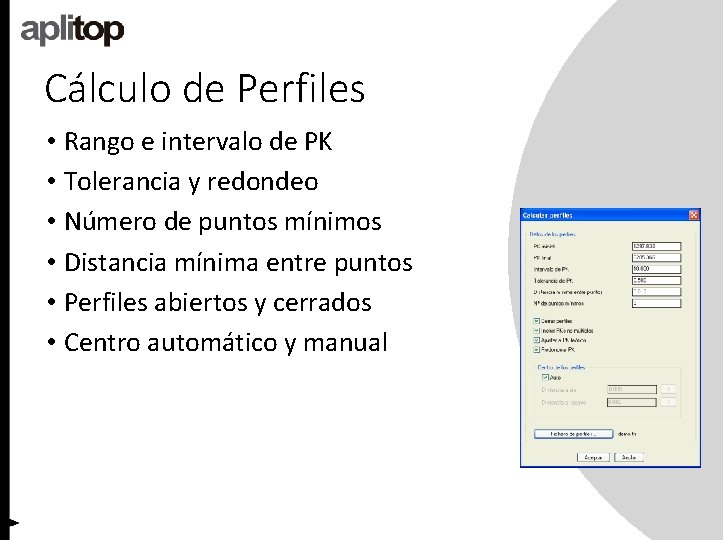

Cálculo de Perfiles • Rango e intervalo de PK • Tolerancia y redondeo • Número de puntos mínimos • Distancia mínima entre puntos • Perfiles abiertos y cerrados • Centro automático y manual

Edición de Perfiles • Borrar, mover y añadir vértices • Desplazamiento del eje • Cambio de cota • Dibujo de polilínea

Dibujo de Perfiles

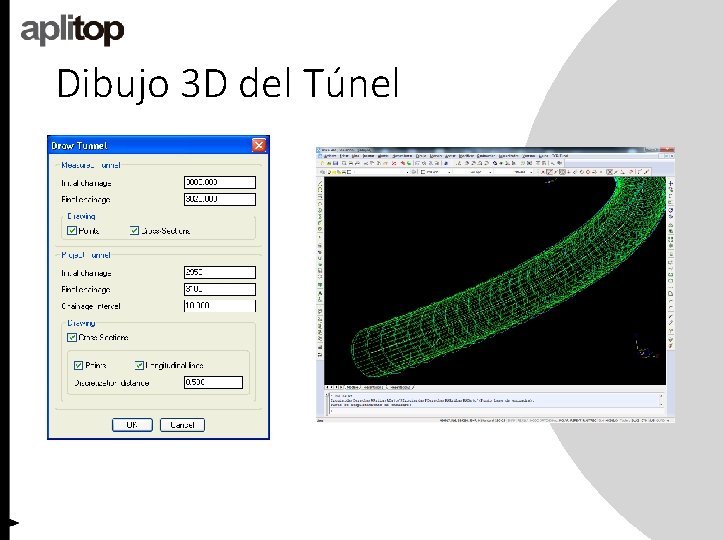

Dibujo 3 D del Túnel

Listado de Volúmenes

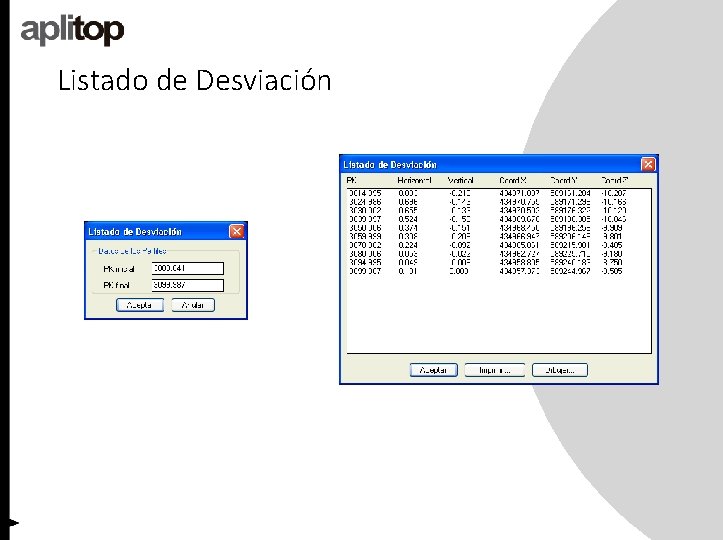

Listado de Desviación

Modelo 3 D Triangulación 3 D Recorrido Exportación OBJ y OFF

Características Avanzadas
