TCP IP IP v 4 Mreni sloj OSI
- Slides: 21
TCP IP IP v 4
• • Mrežni sloj – OSI model 3 Engl. Internet protocol, IP Razvijen 1974. godine Adresuje najveći deo Internet mreže • Adresuje većinu lokalnih mreža • Može da adresuje od 2 do 4. 294. 967. 294 (232) mrežna člana
• Internet protokol koristi za prenos podataka u i između “packet switched” mreža • Ne garantuje dostavu paketa • Ne garantuje ispravnost podataka

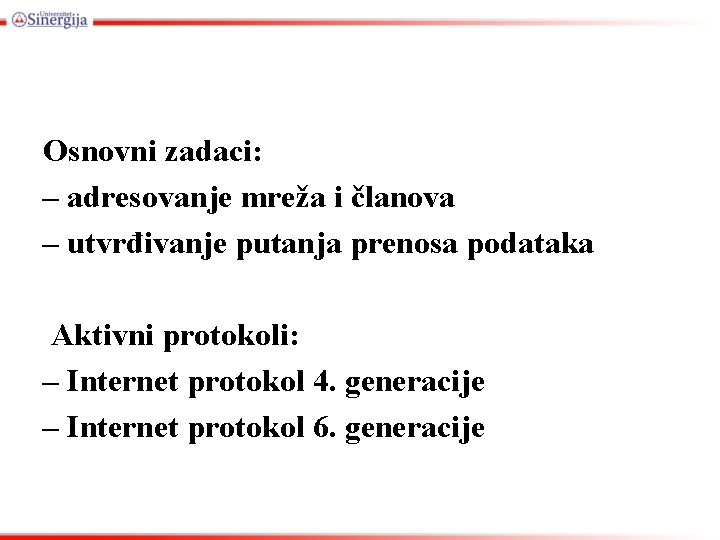

Osnovni zadaci: – adresovanje mreža i članova – utvrđivanje putanja prenosa podataka Aktivni protokoli: – Internet protokol 4. generacije – Internet protokol 6. generacije
IP adresa • Fiksna dužina od 32 bita 4 * 8 bita • Binarni format: 32 bita • Decimalni format: dec. četiri okteta
• 192. 168. 12. 1 • 1100000010101000000011000001 • • 192 == 11000000 168 == 10101000 12 == 1100 == 00001100 1 == 00000001
Konverzija
Konverzija - Primer 24 64 128 192 110000000 11000000
Konverzija
Konverzija - Primer 100000 1011100 10010100 11011111 32 92 148 223
Struktura adrese • Deo koji određuje mrežu • Deo koji određuje člana
Mrežna maska • Neophodan mrežni parametar • Deli adresu na: – deo koji određuje mrežu – deo koji određuje člana
Specijalne adrese • Prva adresa iz opsega: adresa mreže • Poslednja adresa iz opsega: emisiona adresa (engl. broadcast address) • Ne mogu se koristiti za adresovanje računara
Adresa mreže • • 192. 168. 1. 5 192. 168. 1. 7 255. 0 Upotreba AND operacije • 11000000. 10101000. 0000000101 • 11111111. 0000 • 11000000. 10101000. 00000001. 0000 = 192. 168. 1. 0 • 11000000. 10101000. 0000000111 • 11111111. 0000 • 11000000. 10101000. 00000001. 0000 = 192. 168. 1. 0
Adresa mreže - Primer • 86. 195. 23. 18 • 86. 195. 23. 253 • 255. 128
Adresa mreže - Primer • 86. 195. 23. 18 • 86. 195. 23. 253 • 255. 128 Upotreba AND operacije • 01010110. 11000011. 00010111. 00010010 ip adresa 86. 195. 23. 18 11111111. 10000000 - maska • 01010110. 11000011. 00010111. 0000 = 86. 195. 23. 0 • 01010110. 11000011. 00010111. 11111101 • 11111111. 10000000 • 01010110. 11000011. 00010111. 10000000 = 86. 195. 23. 128
Lokalna i udaljena mreža Lokalna mreža • Bitovi mreže pošiljaoca i primaoca su isti • Slanje se vrši lokalno, sa fizičkom adresom primaoca Udaljena mreža • Bitovi mreže pošiljaoca i primaoca se razlikuju • Slanje se vrši posredstvom podrazumevanog mrežnog izlaza
Podrazumevani mrežni izlaz • Namenski uređaj ili računar • Ima mrežne interfejse u dve ili više računarskih mreža • Prosleđuje pakete iz izvorišne u odredišnu mrežu - Rutiranje - Prevođenje mrežnih adresa
Klase mrežnih adresa • Definisane 1981. godine • Postoje tri osnovne (A, B, C) i dve specijalne (D, E) klase mrežnih adresa • • • Klasa A: 128 mreža sa po 16. 777. 216 adresa Klasa B: 16. 384 mreža sa po 65. 536 adresa Klasa C: 2. 097. 152 mreža sa po 256 adresa Klasa D: multicast adrese Klasa E: rezervisan opseg
Privatni opsezi adresa • Adrese privatnih opsega ne koriste se na Internet mreži • Lokalne (privatne) mreže adresiraju se ovim adresama 24 • Opseg: 10. 0/8 – 2 adresa 20 • Opseg: 172. 16. 0. 0/12 – 2 adresa 16 • Opseg: 192. 168. 0. 0/16 – 2 adresa
PITANJA ? ? ?
