TCON INT 0INT 1 n low level trigger

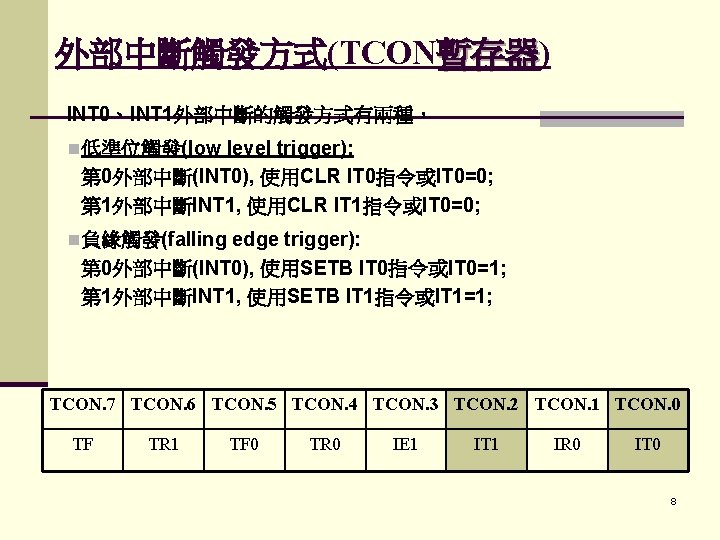

外部中斷觸發方式(TCON暫存器) 暫存器 INT 0、INT 1外部中斷的觸發方式有兩種， n 低準位觸發(low level trigger): 第 0外部中斷(INT 0), 使用CLR IT 0指令或IT 0=0; 第 1外部中斷INT 1, 使用CLR IT 1指令或IT 0=0; n 負緣觸發(falling edge trigger): 第 0外部中斷(INT 0), 使用SETB IT 0指令或IT 0=1; 第 1外部中斷INT 1, 使用SETB IT 1指令或IT 1=1; TCON. 7 TCON. 6 TCON. 5 TCON. 4 TCON. 3 TCON. 2 TCON. 1 TCON. 0 TF TR 1 TF 0 TR 0 IE 1 IT 1 IR 0 IT 0 8

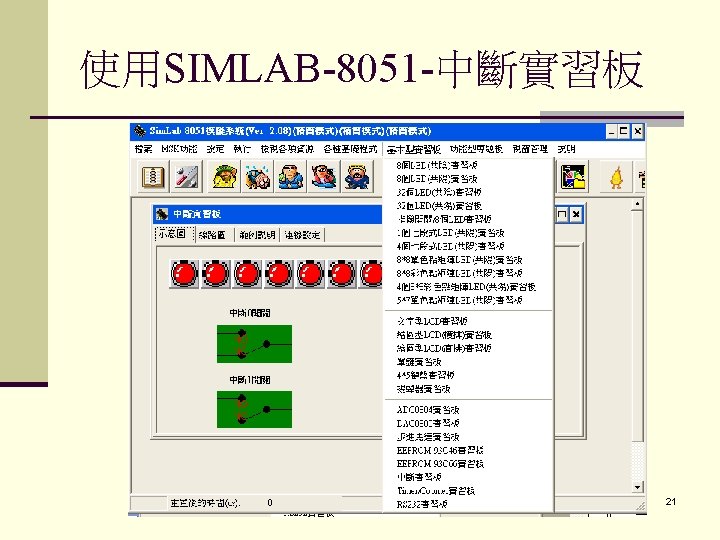

使用SIMLAB-8051 -中斷實習板 21
