Tècniques de representació gràfica © Mc. Graw-Hill

Tècniques de representació gràfica Dibuix tècnic Representació molt precisa, exacta i objectiva d’objectes seguint tot un conjunt de normes internacionals. © Mc. Graw-Hill

Tècniques de representació gràfica Esbós És un dibuix a mà alçada amb una precisió “relativa” amb l’objectiu de fer-nos una idea inicial de l’objecte que volem dissenyar posteriorment. Esbossos Croquis Plànol Esbós per a un vestit © Mc. Graw-Hill

Tècniques de representació gràfica Croquis Són dibuixos fets a mà alçada, però, a diferència de l’esbós, els croquis sí que segueixen unes normes bàsiques. Esbossos Croquis Plànol Croquis d’unes cadires © Mc. Graw-Hill

Tècniques de representació gràfica Plànol És un dibuix fet amb l’ajut d’estris de dibuix, de manera proporcional a les mides reals i amb un grau de perfecció elevat. Esbossos Croquis Plànol © Mc. Graw-Hill

Tècniques de representació gràfica Les dimensions Tot objecte té tres dimensions: • Alçària. • Amplària. • Llargària o profunditat. Però, com que el paper només té les dues primeres dimensions, per poder representar la profunditat, hem de fer servir el dibuix en perspectiva o 3 D. Perspectiva o 3 D © Mc. Graw-Hill

Tècniques de representació gràfica Sistema de projeccions Consisteix a projectar les arestes d’una peça sobre el plànol, en funció del costat sobre el qual s’observa l’objecte. video Sistema de projeccions © Mc. Graw-Hill

Tècniques de representació gràfica Suport: el paper És el suport més comú en dibuix tècnic. Hi ha 3 característiques importants que s’han de tenir en compte a l’hora de seleccionar el paper: • • • Format normalitzat. Gramatge. Acabat. Formats normalitzats © Mc. Graw-Hill

Tècniques de representació gràfica El llapis Estri fonamental per dibuixar. La característica més important és la duresa de la mina, que pot ser dura, mitjana i tova. Duresa Codi número Codi lletres Usos Tova 0, 1 2 B, 3 B, 4 B Per al dibuix artístic. Línies gruixudes i fosques. Fàcil d’esborrar. Embruta el paper quan es passa per damunt. Mitjana 2, 3 B, BH Per fer dibuixos a mà alçada o resseguir les arestes en acabar un dibuix a llapis. Dura 4, 5 F, H, 2 H, 3 H, 4 H Per dibuixar amb el escaires. Línies primes i clares. Queden marques quan s’esborra. © Mc. Graw-Hill

Tècniques de representació gràfica Altres estris Els retoladors tècnics El regle graduat La goma d’esborrar El transportador © Mc. Graw-Hill El compàs El joc d’escaires

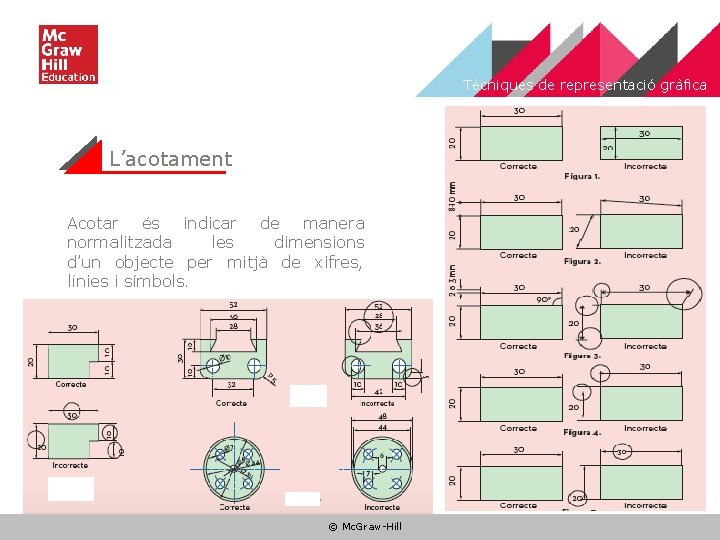

Tècniques de representació gràfica L’acotament Acotar és indicar de manera normalitzada les dimensions d’un objecte per mitjà de xifres, línies i símbols. © Mc. Graw-Hill

Tècniques de representació gràfica Les escales Ens indiquen quantes vegades el dibuix s’ha reduït o s’ha ampliat pel que fa a les mides reals, és a dir, n’hi ha de: • • • Reducció. Ampliació. Natural (en cas que no hi hagi alteració de les mides). Escala de reducció Escala natural Escala d’ampliació © Mc. Graw-Hill E =1: 2 E= 2: 1
