Técnica Radiográfica do Rx Tórax Radiologia Dr. Danilo Fleury Médico

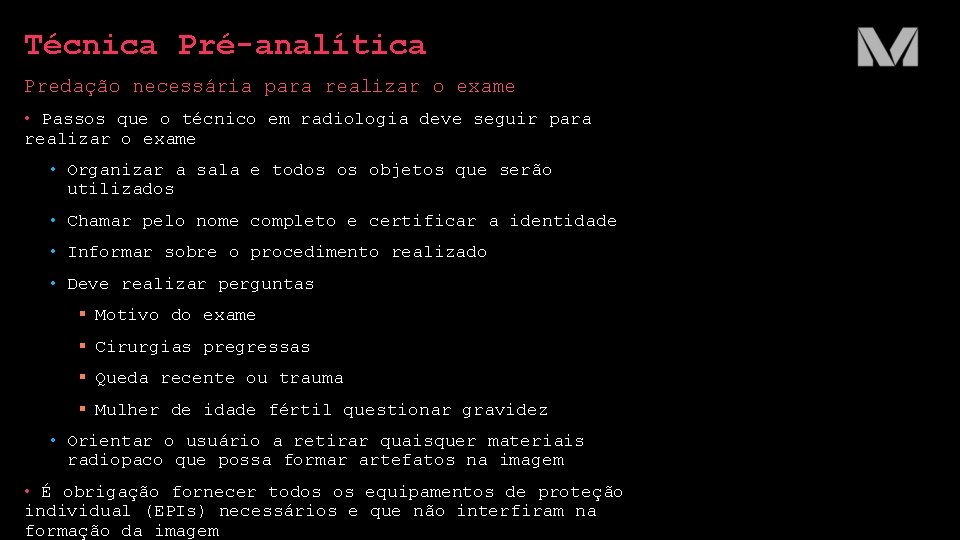

Técnica Pré-analítica Predação necessária para realizar o exame • Passos que o técnico em radiologia deve seguir para realizar o exame • Organizar a sala e todos os objetos que serão utilizados • Chamar pelo nome completo e certificar a identidade • Informar sobre o procedimento realizado • Deve realizar perguntas § Motivo do exame § Cirurgias pregressas § Queda recente ou trauma § Mulher de idade fértil questionar gravidez • Orientar o usuário a retirar quaisquer materiais radiopaco que possa formar artefatos na imagem • É obrigação fornecer todos os equipamentos de proteção individual (EPIs) necessários e que não interfiram na formação da imagem

Técnica Analítica Incidências Básicas • PA • Perfil

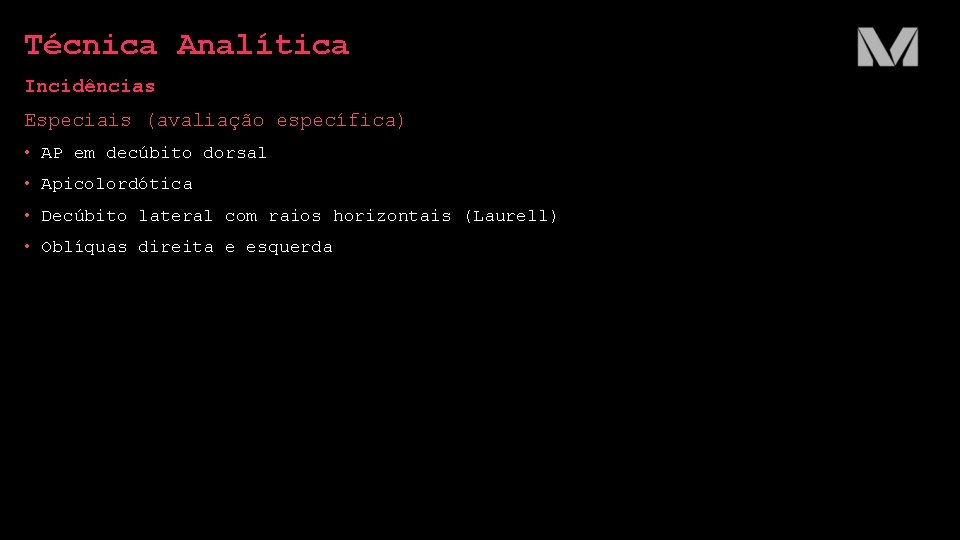

Técnica Analítica Incidências Especiais (avaliação específica) • AP em decúbito dorsal • Apicolordótica • Decúbito lateral com raios horizontais (Laurell) • Oblíquas direita e esquerda

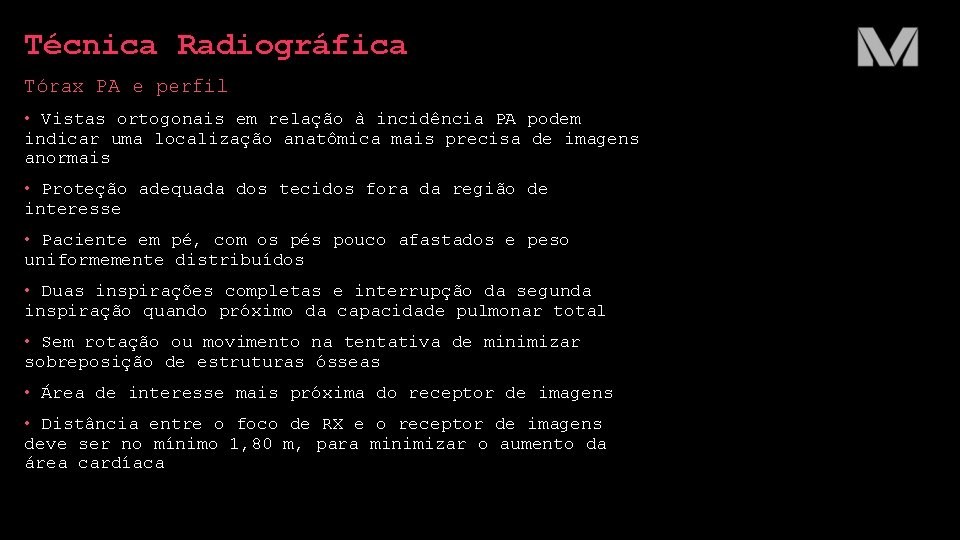

Técnica Radiográfica Tórax PA e perfil • Vistas ortogonais em relação à incidência PA podem indicar uma localização anatômica mais precisa de imagens anormais • Proteção adequada dos tecidos fora da região de interesse • Paciente em pé, com os pés pouco afastados e peso uniformemente distribuídos • Duas inspirações completas e interrupção da segunda inspiração quando próximo da capacidade pulmonar total • Sem rotação ou movimento na tentativa de minimizar sobreposição de estruturas ósseas • Área de interesse mais próxima do receptor de imagens • Distância entre o foco de RX e o receptor de imagens deve ser no mínimo 1, 80 m, para minimizar o aumento da área cardíaca

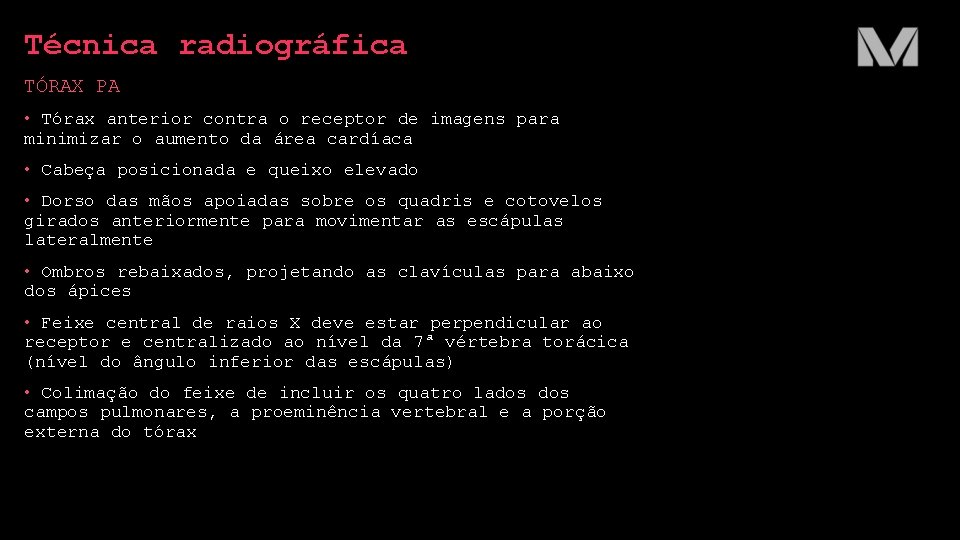

Técnica radiográfica TÓRAX PA • Tórax anterior contra o receptor de imagens para minimizar o aumento da área cardíaca • Cabeça posicionada e queixo elevado • Dorso das mãos apoiadas sobre os quadris e cotovelos girados anteriormente para movimentar as escápulas lateralmente • Ombros rebaixados, projetando as clavículas para abaixo dos ápices • Feixe central de raios X deve estar perpendicular ao receptor e centralizado ao nível da 7ª vértebra torácica (nível do ângulo inferior das escápulas) • Colimação do feixe de incluir os quatro lados campos pulmonares, a proeminência vertebral e a porção externa do tórax

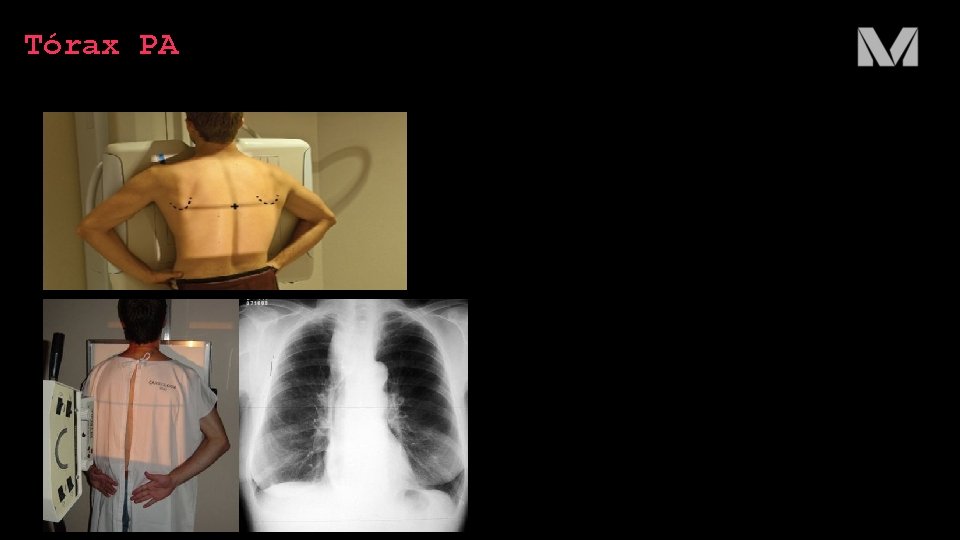

Tórax PA

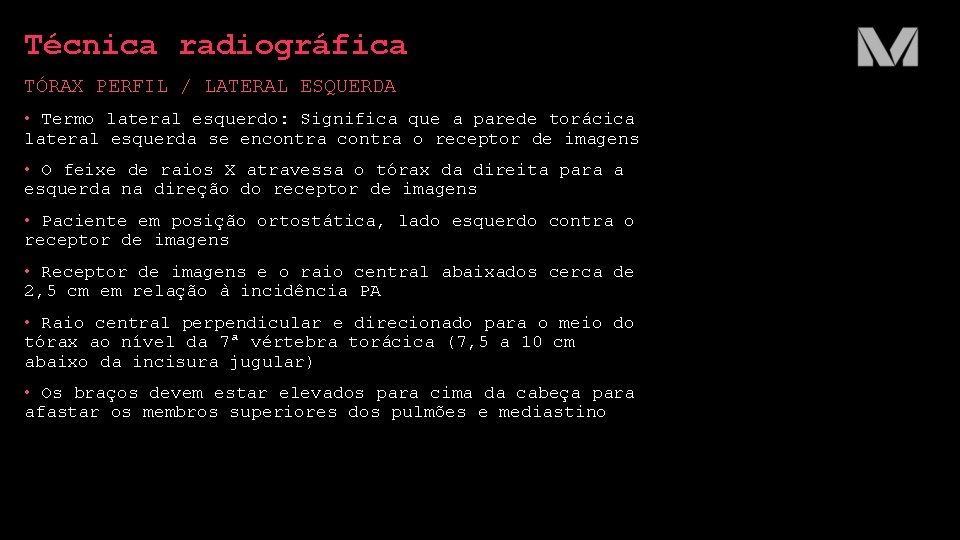

Técnica radiográfica TÓRAX PERFIL / LATERAL ESQUERDA • Termo lateral esquerdo: Significa que a parede torácica lateral esquerda se encontra o receptor de imagens • O feixe de raios X atravessa o tórax da direita para a esquerda na direção do receptor de imagens • Paciente em posição ortostática, lado esquerdo contra o receptor de imagens • Receptor de imagens e o raio central abaixados cerca de 2, 5 cm em relação à incidência PA • Raio central perpendicular e direcionado para o meio do tórax ao nível da 7ª vértebra torácica (7, 5 a 10 cm abaixo da incisura jugular) • Os braços devem estar elevados para cima da cabeça para afastar os membros superiores dos pulmões e mediastino

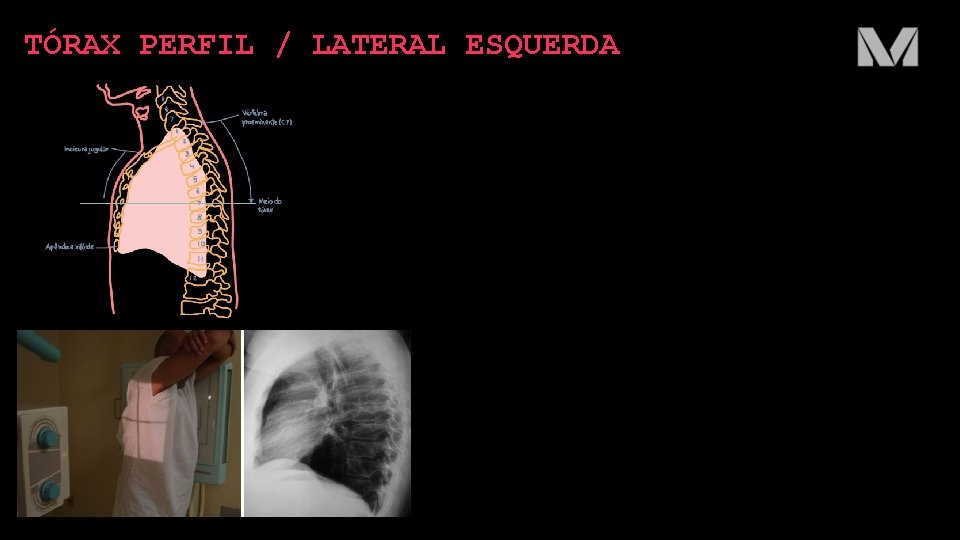

TÓRAX PERFIL / LATERAL ESQUERDA

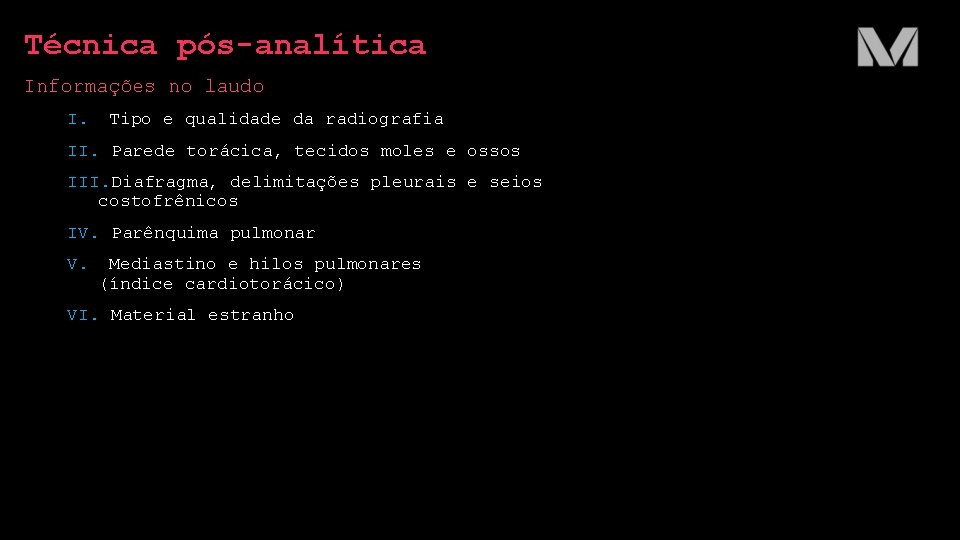

Técnica pós-analítica Informações no laudo I. Tipo e qualidade da radiografia II. Parede torácica, tecidos moles e ossos III. Diafragma, delimitações pleurais e seios costofrênicos IV. Parênquima pulmonar V. Mediastino e hilos pulmonares (índice cardiotorácico) VI. Material estranho

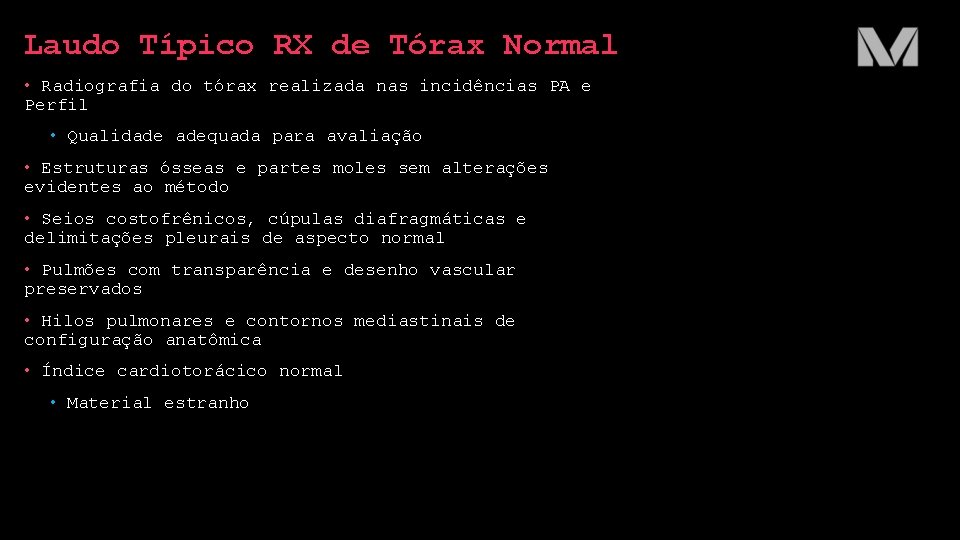

Laudo Típico RX de Tórax Normal • Radiografia do tórax realizada nas incidências PA e Perfil • Qualidade adequada para avaliação • Estruturas ósseas e partes moles sem alterações evidentes ao método • Seios costofrênicos, cúpulas diafragmáticas e delimitações pleurais de aspecto normal • Pulmões com transparência e desenho vascular preservados • Hilos pulmonares e contornos mediastinais de configuração anatômica • Índice cardiotorácico normal • Material estranho
