TCM IEI TEHNOLOGIA MATERIALELOR CURS 6 Conf dr

TCM, IEI TEHNOLOGIA MATERIALELOR CURS 6 Conf. dr. ing. Gabriela STRNAD gabriela. strnad@umfst. ro http: //magnum. engineering. upm. ro/~gabriela. strnad/

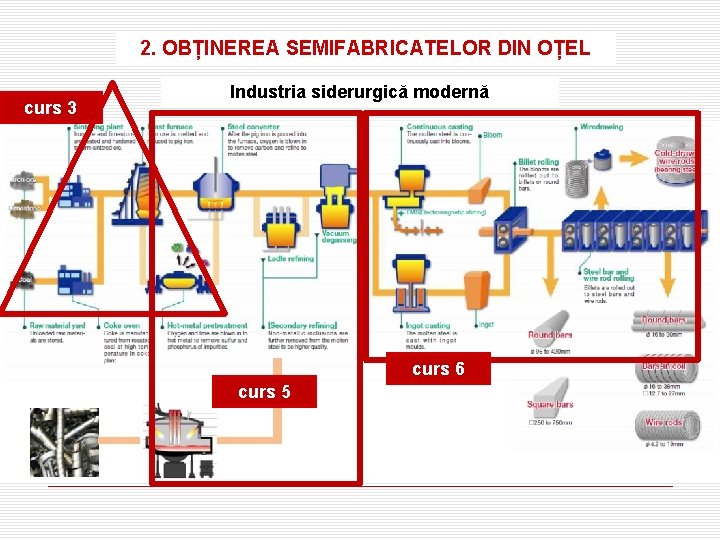

2. OBȚINEREA SEMIFABRICATELOR DIN OȚEL curs 3 Industria siderurgică modernă curs 6 curs 5

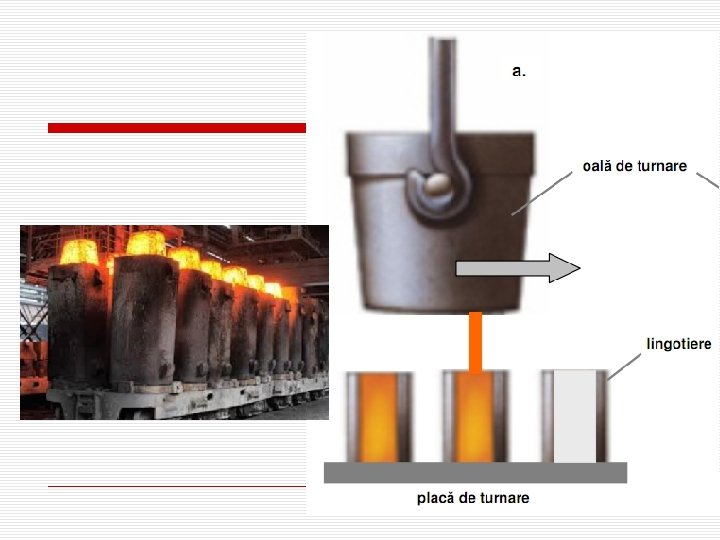

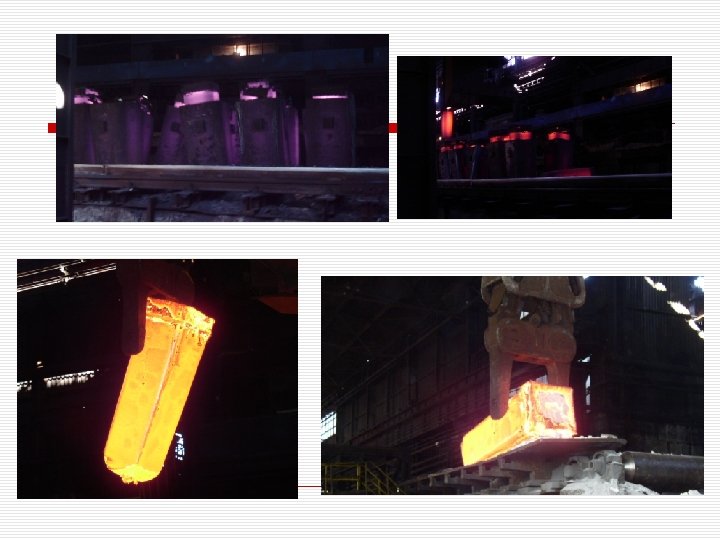

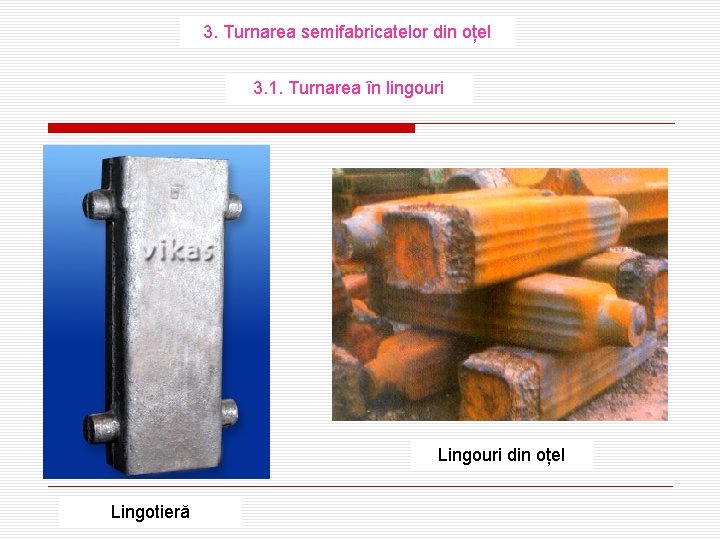

3. Turnarea semifabricatelor din oțel 3. 1. Turnarea în lingouri Lingouri din oțel Lingotieră

turnare ligouri la Sandvik - minutul 2. 45

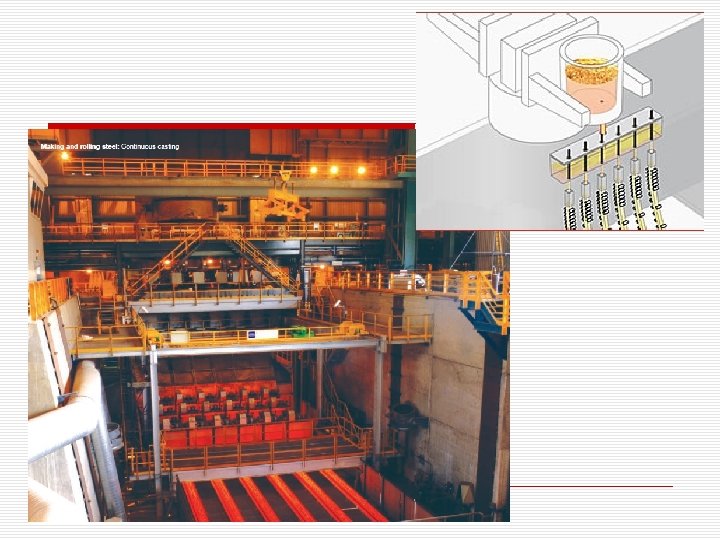

3. 2. Turnarea continuă Continuous casting - procedeul modern turnare continua. avi Video TURNARE CONTINUĂ continuous casting - minutul 2. 45

Un test rapid. Care este succesiunea corectă? 2 1 3 4 Răspuns corect: 3 – 5 – 2 – 4 – 1 5

recapitulare ? Turnare în lingouri Turnare continuă

4. LAMINAREA LA CALD (HOT ROLLING) laminare la cald. avi Video LAMINARE Rolling mill

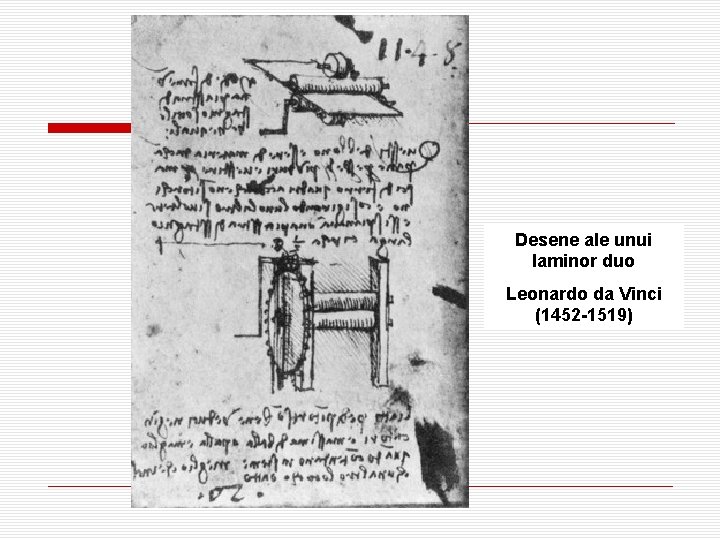

Desene ale unui laminor duo Leonardo da Vinci (1452 -1519)

Procesul tehnologic de laminare este legat de specificul construcţiei laminorului respectiv şi poate să prevadă folosirea directă a lingourilor, în vederea realizării diferitelor laminate sau utilizarea unor semifabricate: blumuri (BLOOM), brame sau sleburi (SLAB), ţagle (BILLET) sau platine (PLATES), care să se relamineze în vederea obţinerii laminatelor finite. Semifabricatele laminate realizate pe bluminguri de secţiune pătrată sau dreptunghiulară cu raport între laturi mai mic de 2 şi având secţiunea minimă de 150 x 150 mm, poartă denumirea de blumuri. Produsele realizate pe slebing, poartă denumirea de sleburi sau brame şi au formă exclusiv dreptunghiulară cu raportul între laturi în general mai mare de 4 şi având grosimea peste 70 mm şi lăţimea peste 300 mm. Ţaglele, sunt semifabricate laminate de secţiune pătrată, rotundă sau dreptunghiulară, folosite la relaminare în profile, sârme şi la fabricarea ţevilor. Se deosebesc: - ţagle pătrate cu latura de 40 140 mm. - ţagle rotunde cu 80 350 mm. - ţagle plate cu secţiune dreptunghiulară, având lăţimea de 140 280 mm şi grosimea de 35 70 mm. Platinele sunt semifabricate laminate de secţiune dreptunghiulară, cu grosime mică în raport cu lăţimea (lăţime 200 280 mm şi grosime 6 mm) folosite pentru executarea tablelor subţiri în pachete.

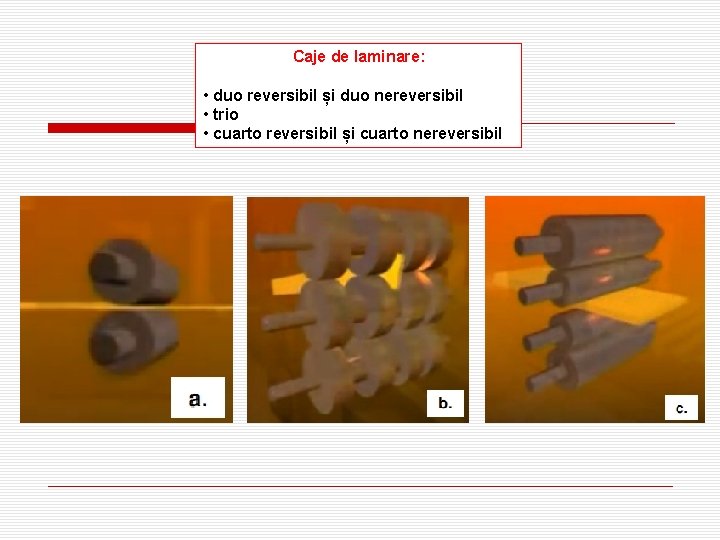

Caje de laminare: • duo reversibil și duo nereversibil • trio • cuarto reversibil și cuarto nereversibil

Cilindri de laminare pot avea: • tăblie netedă • tăblie calibrată

Procesul de laminare poate avea loc: • discontinuu • continuu Thyssenkrupp hot strip rolling mill video

Laminarea blumurilor, sleburilor, ţaglelor și platinelor bloom slab. avi

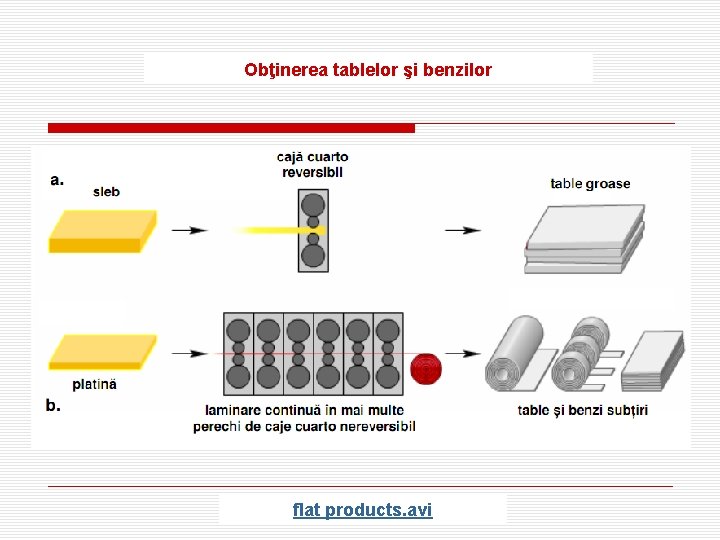

Obţinerea tablelor şi benzilor flat products. avi

Laminarea produselor lungi long products. avi

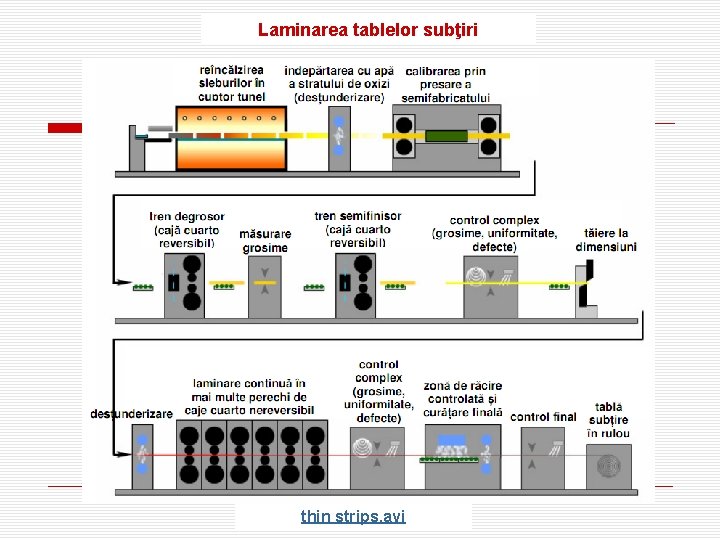

Laminarea tablelor subţiri thin strips. avi

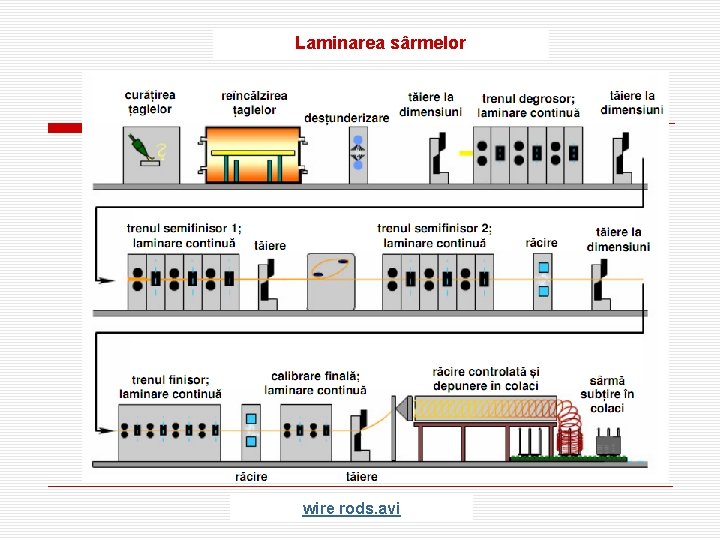

Laminarea sârmelor wire rods. avi

Obţinerea țevilor sudate Video OBŢINERE ŢEVI SUDATE fabricarea tevilor cu sudura. avi longitudinal welded tubes. avi

Fabricarea ţevilor fără sudură seamless tube. avi Tenaris seamless pipe manufacturing video

IMPORTANT Studenții care nu au fost prezenți la cursul 6 vor prezenta notițe scrise de mână (4. . . 6 pagini) care să arate faptul că au studiat din capitolul 2 al cursului Tehnologia Materialelor I subcapitolele 2. 5 și 2. 6 (pag. 32. . . 49).
