TCM IEI TEHNOLOGIA MATERIALELOR CURS 2 Conf dr

TCM, IEI TEHNOLOGIA MATERIALELOR CURS 2 Conf. dr. ing. Gabriela STRNAD gabriela. strnad@umfst. ro http: //magnum. engineering. upm. ro/~gabriela. strnad/

Proces tehnologic: turnare statueta Oscar. avi lustruire statueta Oscar. avi gravare statueta Oscar. avi acoperire galvanica si asamblare statueta Oscar. avi Material: ? Britannium (britannia): aliaj Sn – Sb - Cu https: //www. youtube. com/watch? v=HNPPHBZj. UXI

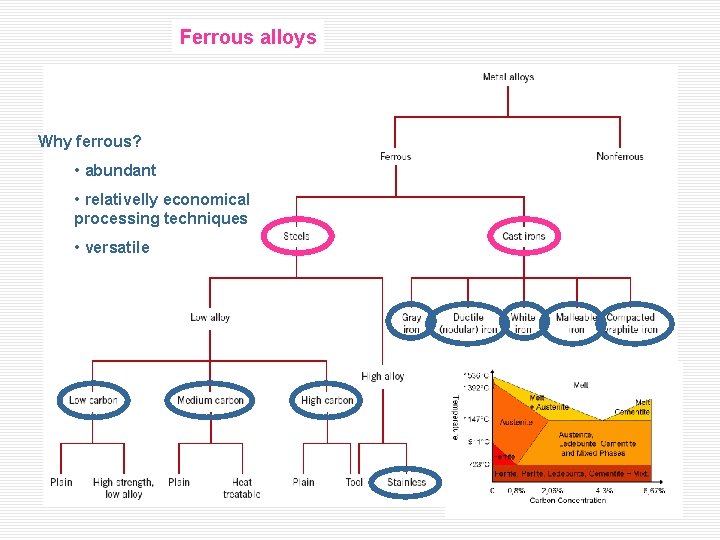

Ferrous alloys Why ferrous? • abundant • relativelly economical processing techniques • versatile

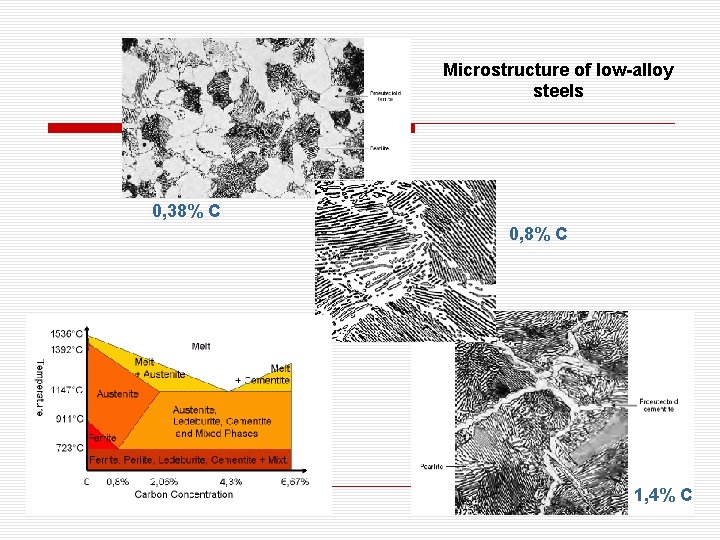

Microstructure of low-alloy steels 0, 38% C 0, 8% C 1, 4% C

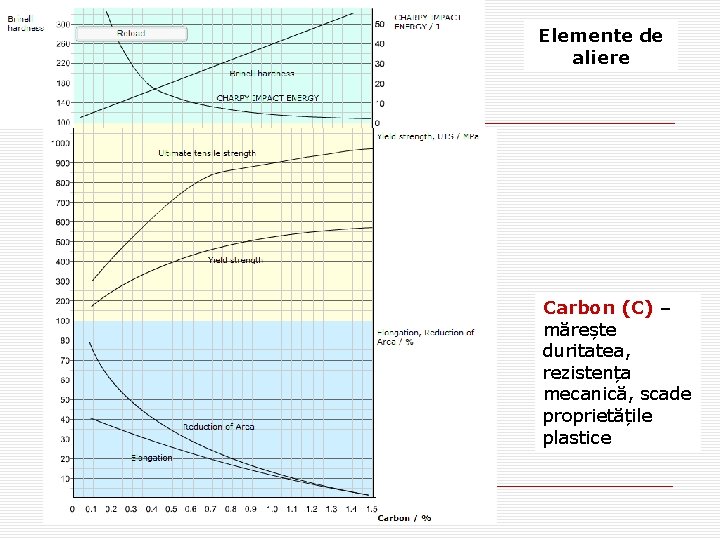

Elemente de aliere Carbon (C) – mărește duritatea, rezistența mecanică, scade proprietățile plastice

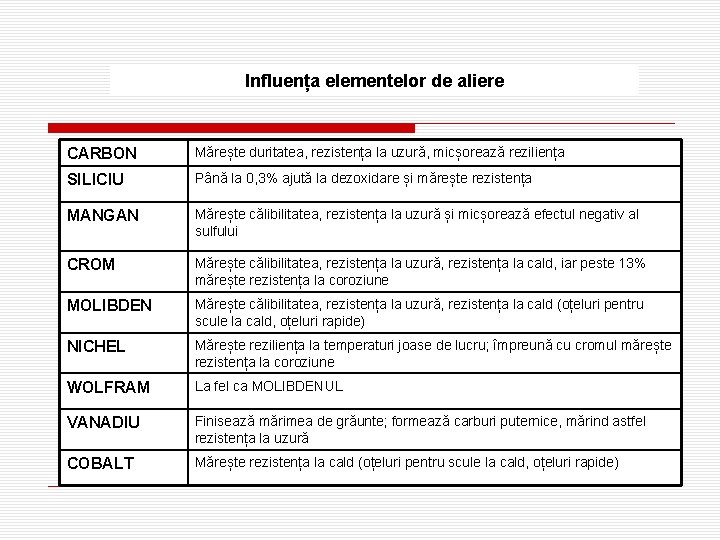

Influența elementelor de aliere CARBON Mărește duritatea, rezistența la uzură, micșorează reziliența SILICIU Până la 0, 3% ajută la dezoxidare și mărește rezistența MANGAN Mărește călibilitatea, rezistența la uzură și micșorează efectul negativ al sulfului CROM Mărește călibilitatea, rezistența la uzură, rezistența la cald, iar peste 13% mărește rezistența la coroziune MOLIBDEN Mărește călibilitatea, rezistența la uzură, rezistența la cald (oțeluri pentru scule la cald, oțeluri rapide) NICHEL Mărește reziliența la temperaturi joase de lucru; împreună cu cromul mărește rezistența la coroziune WOLFRAM La fel ca MOLIBDENUL VANADIU Finisează mărimea de grăunte; formează carburi puternice, mărind astfel rezistența la uzură COBALT Mărește rezistența la cald (oțeluri pentru scule la cald, oțeluri rapide)

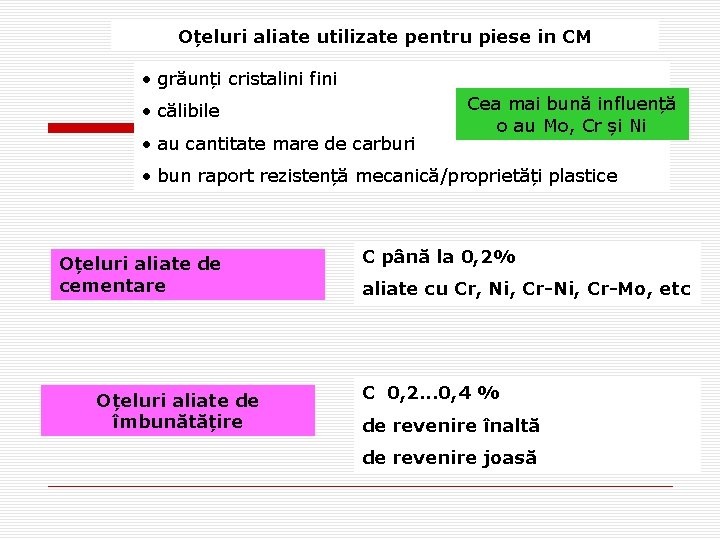

Oțeluri aliate utilizate pentru piese in CM • grăunți cristalini fini • călibile • au cantitate mare de carburi Cea mai bună influență o au Mo, Cr și Ni • bun raport rezistență mecanică/proprietăți plastice Oțeluri aliate de cementare Oțeluri aliate de îmbunătățire C până la 0, 2% aliate cu Cr, Ni, Cr-Mo, etc C 0, 2. . . 0, 4 % de revenire înaltă de revenire joasă

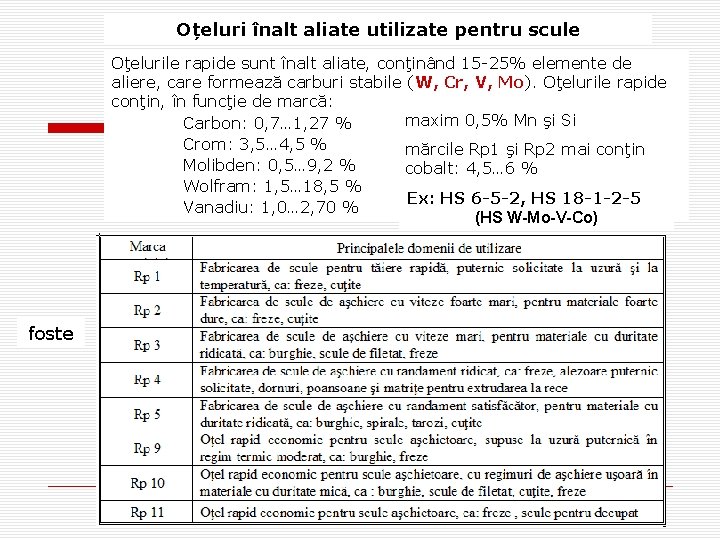

Oțeluri înalt aliate utilizate pentru scule Oţelurile rapide sunt înalt aliate, conţinând 15 -25% elemente de aliere, care formează carburi stabile (W, Cr, V, Mo). Oţelurile rapide conţin, în funcţie de marcă: maxim 0, 5% Mn şi Si Carbon: 0, 7… 1, 27 % Crom: 3, 5… 4, 5 % mărcile Rp 1 şi Rp 2 mai conţin Molibden: 0, 5… 9, 2 % cobalt: 4, 5… 6 % Wolfram: 1, 5… 18, 5 % Ex: HS 6 -5 -2, HS 18 -1 -2 -5 Vanadiu: 1, 0… 2, 70 % (HS W-Mo-V-Co) foste

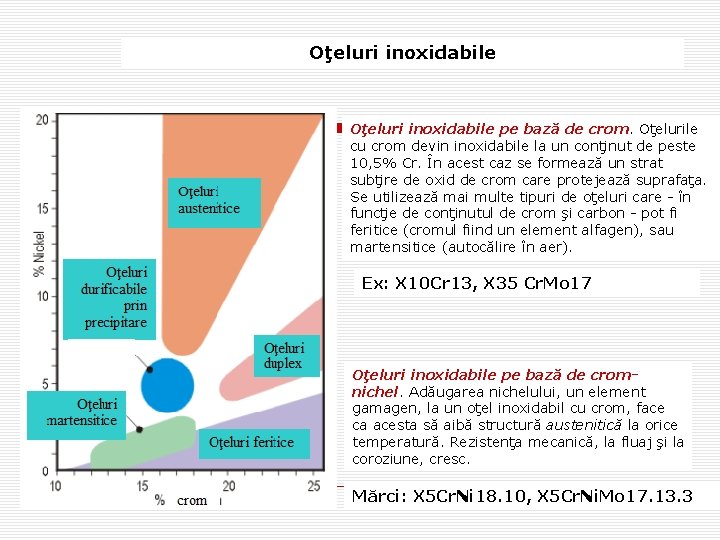

Oţeluri inoxidabile pe bază de crom. Oţelurile cu crom devin inoxidabile la un conţinut de peste 10, 5% Cr. În acest caz se formează un strat subţire de oxid de crom care protejează suprafaţa. Se utilizează mai multe tipuri de oţeluri care - în funcţie de conţinutul de crom şi carbon - pot fi feritice (cromul fiind un element alfagen), sau martensitice (autocălire în aer). Ex: X 10 Cr 13, X 35 Cr. Mo 17 Oţeluri inoxidabile pe bază de cromnichel. Adăugarea nichelului, un element gamagen, la un oţel inoxidabil cu crom, face ca acesta să aibă structură austenitică la orice temperatură. Rezistenţa mecanică, la fluaj şi la coroziune, cresc. Mărci: X 5 Cr. Ni 18. 10, X 5 Cr. Ni. Mo 17. 13. 3

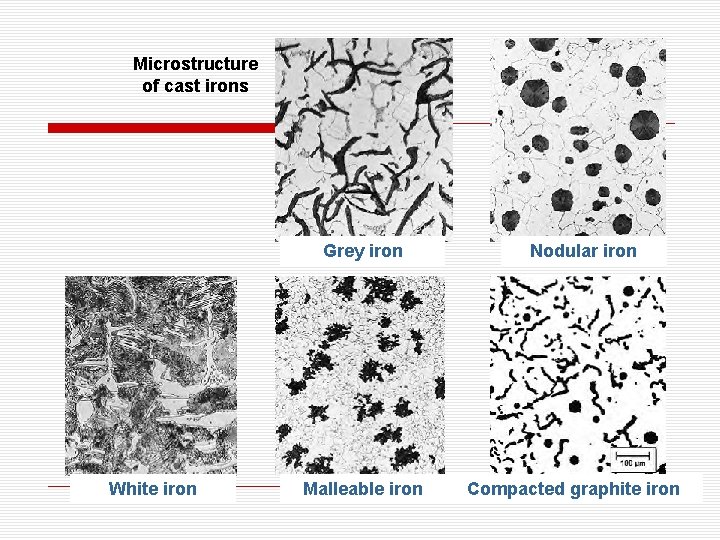

Microstructure of cast irons Grey iron White iron Malleable iron Nodular iron Compacted graphite iron

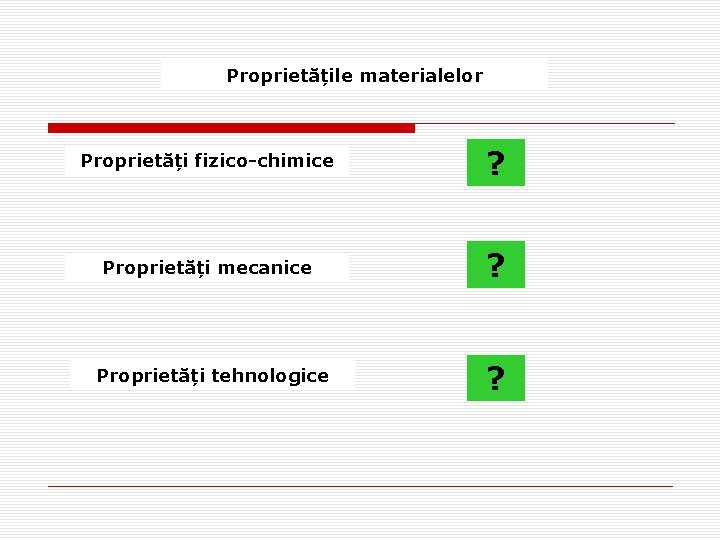

Proprietățile materialelor Proprietăți fizico-chimice ? Proprietăți mecanice ? Proprietăți tehnologice ?

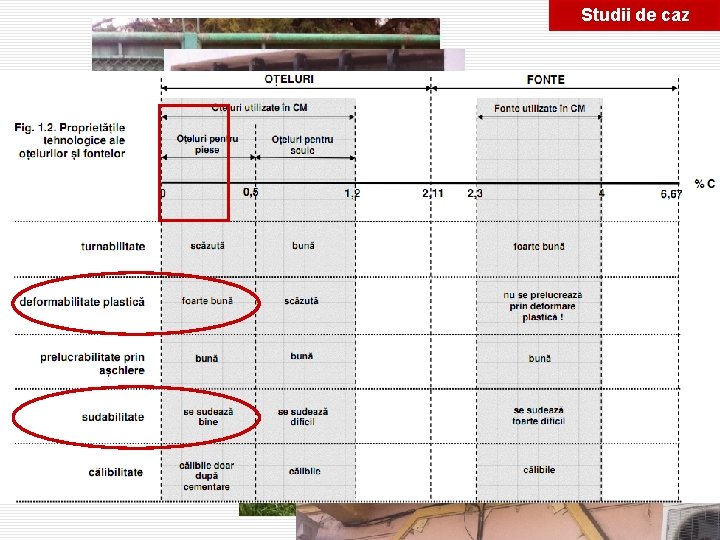

Studii de caz

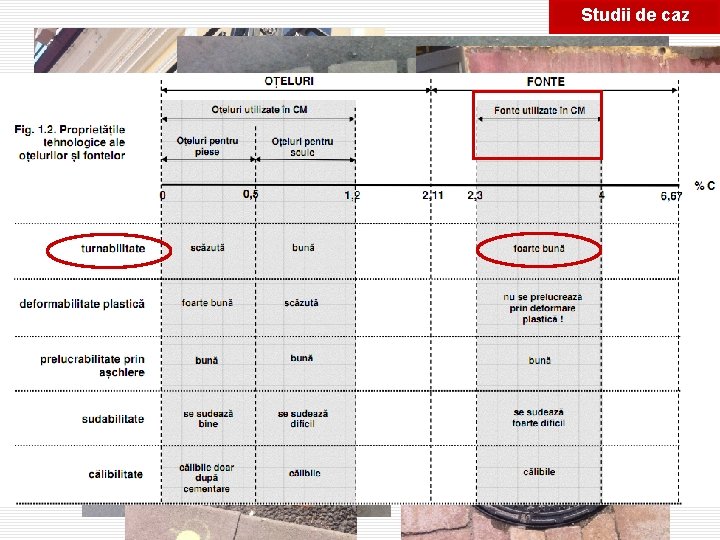

Studii recapitulare de caz

IMPORTANT Studenții care nu au fost prezenți la cursul 2 vor prezenta în cursul săptămânii 2, la lucrarea de laborator, notițe scrise de mână (4. . . 6 pagini) care să arate faptul că au studiat din capitolul 2 al cursului Tehnologia Materialelor I subcapitolele 2. 1 și 2. 2. (pag. 11. . . 22).
