TCC 2 Seminrio VRRP Virtual Router Redundancy Protocol

TCC - 2º Seminário VRRP Virtual Router Redundancy Protocol Turma: Tecnologia em Redes de Computadores – 6° Semestre Nome: Leonardo Pinto Martins Orientador: Rafael de Figueiredo Rodrigues

Sumário - Objetivo Andamento O que é o VRRP Características do protocolo Prioridade Testes Estrutura do protocolo Comparação VRRP x HSRP Próximos passos Cronograma Referências Wiki

Objetivo O principal objetivo deste projeto, é apresentar uma solução de alta disponibilidade, utilizando o protocolo VRRP em roteadores Cisco para eliminar um ponto de falha, o Roteador.

Andamento - Instalado quatro roteadores de modelos e IOS diferentes. • Dois 1841 (c 1841 -ipbasek 9 -mz. 124 -13 a. bin) • Um 1760 (c 1700 -advipservicesk 9 -mz. 124 -5. bin) • Um 2811 (c 2800 nm-advipservicesk 9 -mz. 124 -24. T 1. bin) - Realizado a análise do protocolo. - Ferramentas • Wireshark - Em fase de escrita do relatório

O que é VRRP É um protocolo de rede que tem como função prover alta disponibilidade. Cria roteadores virtuais, que são uma representação abstrata de múltiplos roteadores, ou seja, roteadores master e backup. O gateway padrão de um host participante é atribuído ao roteador virtual em vez de um roteador físico.

Características do protocolo ü ü ü Definido na RFC 3768/abril/2004 Redundância Vários roteadores virtuais Preempção Autenticação Anuncio do protocolo

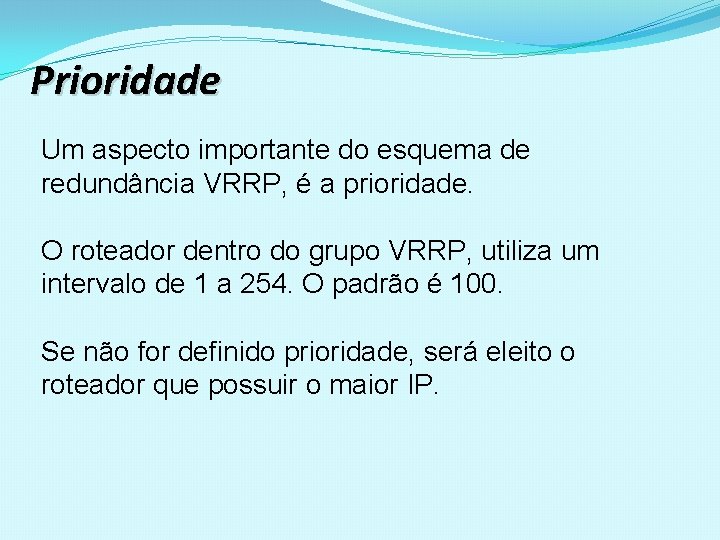

Prioridade Um aspecto importante do esquema de redundância VRRP, é a prioridade. O roteador dentro do grupo VRRP, utiliza um intervalo de 1 a 254. O padrão é 100. Se não for definido prioridade, será eleito o roteador que possuir o maior IP.

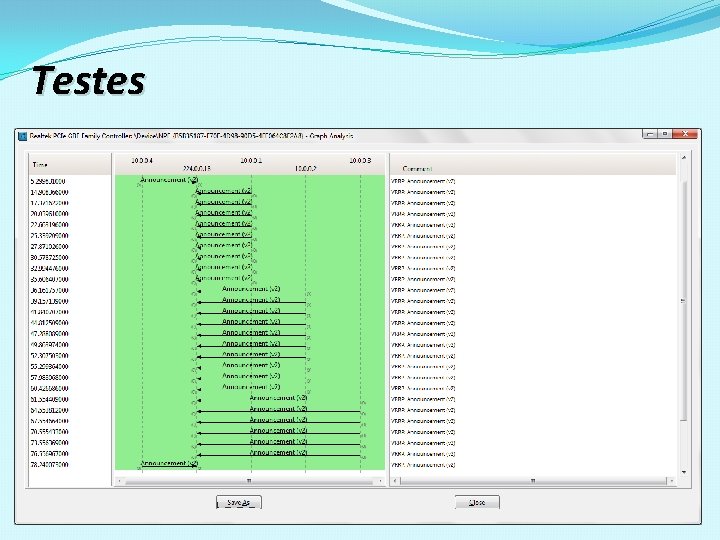

Testes

Testes

Estrutura do protocolo Identifica intervalo de Versão do protocolo Numero IP’s contidos Tipo pacote Identifica aointegridade oo prioridade roteador Verifica Um os mais ade endereços Identifica método de Carrega os dados de tempo entre os neste anuncio virtual associados dados ao roteador autenticação anúncios virtual

Estrutura do protocolo

Comparação VRRP x HSRP Caracteristicas VRRP HSRP Propriedade Padrão IEEE Cisco Eleição Maior prioridade Maior IP Trafego 224. 0. 0. 18 – IP 112 224. 0. 0. 2 UDP v 1 224. 0. 0. 102_UDP v 2 Timers Hello: 1 segundos Hello: 3 segundo Utilização de IP Pode utilizar IP real Utiliza IP virtual Prioridade 1 Master e 1 ou mais Backup 1 Active 1 Standby e 1 ou mais em estado de listening.

Próximos passos • Separar os roteadores em dois grupos de VRRP e analisar o seu comportamento. • Terminar a escrita do relatório.

Cronograma Ago Set Out Nov Dez Levantamento Bibliográfico X Montagem do ambiente X Análise do protocolo X X X Testes Escrita do relatório X X X

Referências [P&R] VRRP x HSRP x GLB Disponível em: tftp: //blog. ccna. com. br/2008/12/16/pr-vrrp-x-hsrp-x-glbp/. Acessado 06/09/12 PDF Configuring VRRP Disponível em: <http: //www. cisco. com/en/US/docs/ios_xe/ipapp/configuration/guide/ipa pp_vrrp_xe. pdf/> Acesso em 05 agosto 2012. Arquivo da categoria “VRRP” Disponível em: <http: //www. bentow. com. br/category/vrrp/> Acesso em 07 agosto 2012. Network Working Group R. Hinden” Disponível em: <http: //www. bentow. com. br/category/vrrp/> Acesso em 05 agosto 2012 VRRP: Virtual Router Redundancy Protocol Overview. Disponível em: <http: //www. javvin. com/protocol. VRRP. html>. Acessado 27/10/2012

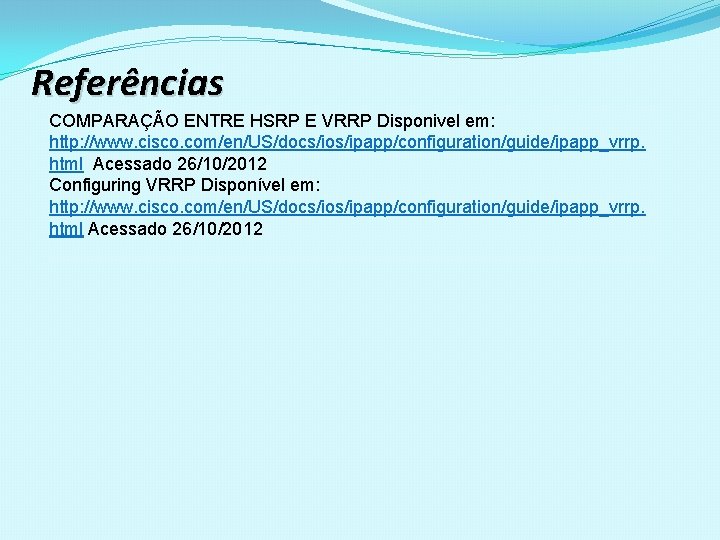

Referências COMPARAÇÃO ENTRE HSRP E VRRP Disponivel em: http: //www. cisco. com/en/US/docs/ios/ipapp/configuration/guide/ipapp_vrrp. html Acessado 26/10/2012 Configuring VRRP Disponível em: http: //www. cisco. com/en/US/docs/ios/ipapp/configuration/guide/ipapp_vrrp. html Acessado 26/10/2012

wiki Projeto. 06 http: //187. 7. 106. 14/tcc 2012_2/doku. php

Perguntas ?
