tartalomjegyzék • méretezés • kötések • rugók, állványok • csapágyak • tengelyek • tengelykapcsolók • hajtások. . • mechanizmusok 1

Szegecskötések 2

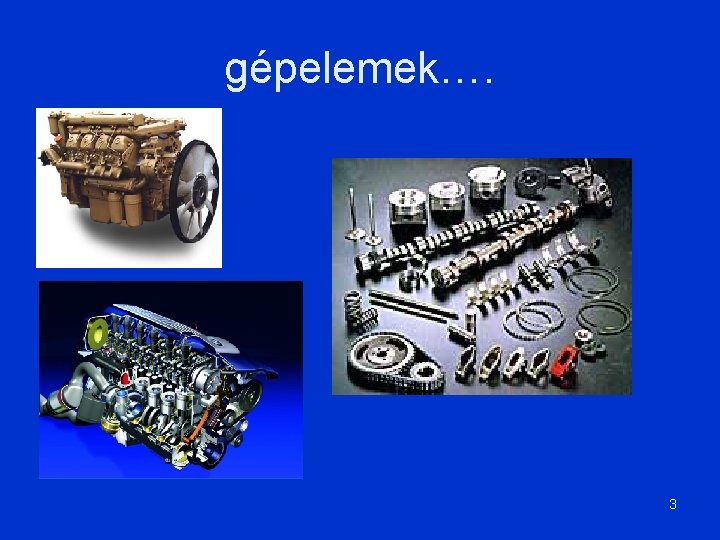

gépelemek…. 3

gépelemek gépcsoport – géprész – gépelem általános/ speciális kinematikai és erőátviteli lánc nyugvó és mozgó gépelemek állvány a térhatárolás elemei (edényrendszer) 4

rajzok 1 gsz 1_L 5

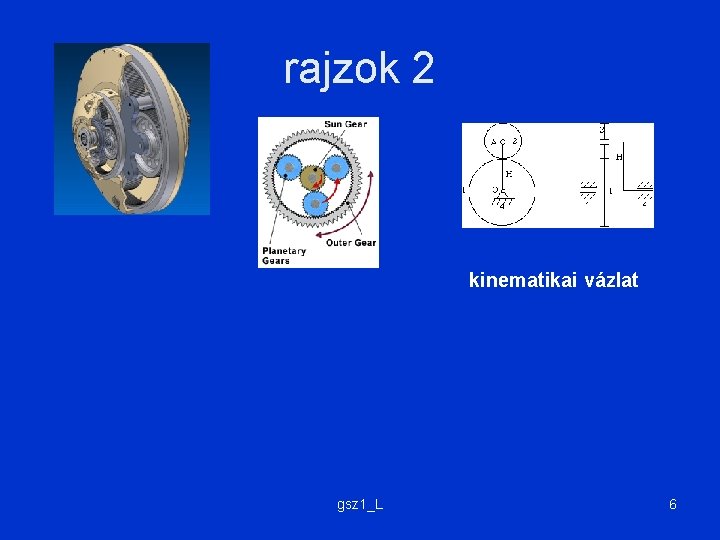

rajzok 2 kinematikai vázlat gsz 1_L 6

rajzok 2 kinematikai vázlat gsz 1_L 7

méretezés • terhelés + határállapot → „méret” – határállapot: törés, alakváltozás, kopás, kilágyulás. . . • ellenőrzés: terhelés + méret → határáll. ? ? biztonság = határállapot terhelése/ tényl. terh. értéke 1. 05. . . 8 -10 között gsz 1_L 8

terhelések 1. • mechanikai, hő, elektromos. . • terhelés → igénybevétel egyszerű húzás, nyomás, hajlítás (σ) nyírás, csavarás ( ) összetett gsz 1_L 9

terhelések 2. • térbeli változás nyugvó / mozgó • időbeni változás: statikus, dinamikus, fárasztó (ismétlődő) anyagjellemzők: szakítószilárdság (Rm) folyáshatár (Re. H), kifáradási határ (RD) gsz 1_L 10

terhelések 3 fárasztó igénybevétel kifáradás halmozódó károsodás terjedő repedés élettartam feszültségtorlódás „éles sarok, kezdő törés” gsz 1_L Wöhler-görbe 11

kötések 1 funkció: rögzítés (erő/ nyomaték átvitele) • oldható / nem oldható • erővel/ alakkal / anyaggal záró gsz 1_L 12

kötések 2 • erővel záró: kötés túlfedéssel (zsugorkötés, kúpos, szorítókötés. . . ) • alakkal záró: retesz, bordás tengely. . . • anyaggal záró: hegesztés (kohézió) forrasztás ragasztás (adhézió) gsz 1_L 13

kötések 3 • szegecs, szeg, csapszeg, axiális rögzítőelem. . . sasszeg rugós biztosítógyűrű gsz 1_L 14

fejescsavarkötések (csavar, anya, alátét) ászokcsavar hernyócsavar fej/ anya alakja csavarbiztosítás előfeszítés mozgatóorsók gsz 1_L 15

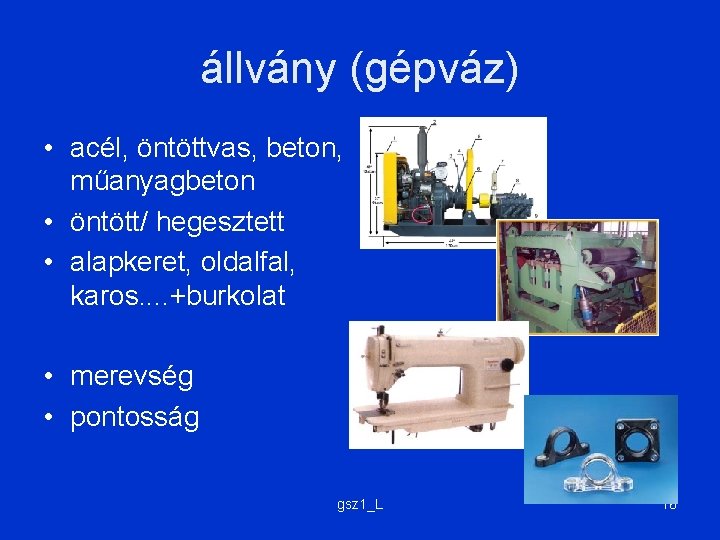

állvány (gépváz) • acél, öntöttvas, beton, műanyagbeton • öntött/ hegesztett • alapkeret, oldalfal, karos. . +burkolat • merevség • pontosság gsz 1_L 16

rugók funkció: rugalmas szorítás, energiatárolás/ elnyelés, erő határolás/ mérés fém, polimer, gáz, folyadék hengeres csavarrugó (nyomórugó) igénybevétel: csavarás gsz 1_L 17

súrlódás • külső: csúszó/ gördülő, nyugalmi/ mozgásbeli felület: sík (Coulomb), csap, kötél kenés: száraz, vegyes, folyadék/ gáz akadozó csúszás • belső: viszkozitás gsz 1_L 18

csapágy/ vezeték funkció: súrlódás csökkentése, (beálló) megtámasztás működési elv: felületek elválasztása: siklócsapágy mágnescsapágy gördülés: gördülőcsapágy gsz 1_L 19

siklócsapágy • kenés: folyadék, gáz, szilárd anyag hidro/aerostatikus (külső energiaforrás) hidrodinamikus (mozgás, szűkülő rés, kenőanyag) radiális, axiális (talp) kenés, kenőanyag! gsz 1_L 20

gördülőcsapágy • gyűrűs/ tárcsás • gördülőelem beálló szerelés, kenés! tönkremenetel: kifáradás statikus terhelés melegedés kopás katalógus gsz 1_L 21

köszönöm figyelmüket! gsz 1_L 22
