Tartalom jegyzék Színvas lehűlési görbéje, tulajdonsága Vas - szén ötvözetek csoportosítása Vas- vaskarbid állapotábra keletkezése állapotábra szövetképekkel, szövetelemek Példák az állapotábra olvasására Vas-karbon ikerdiagram Feladatok 1 -2

színvas lehűlési görbéje Co pépes / +olv. / olvadék 1539 szilárd vas 911 vas t

A színvas tulajdonságai • • • gyorsan oxidálódik természetben vegyületekben fordul elő kis szilárdságú, lágy fém előnyös mágneses tulajdonságú fémiparban ötvözeteit használják A szén a vas legfontosabb ötvözője vissza

A szén előfordulása a megszilárdult ötvözetekben • a szén a vasban korlátoltan oldódik, atomjai a kristályrácsba ékelődnek /intersztíciós/ • a szénnel szilárd oldatot képező vas metallográfiai neve: ausztenit • a szénnel szilárd oldatot képező vas metallográfiai neve: ferrit • a vas a szénnel 6, 67% szén tartalomnál fémes vegyületet alkot /Fe 3 C/ metallográfiai neve: cementit • a kristályos szén neve: grafit

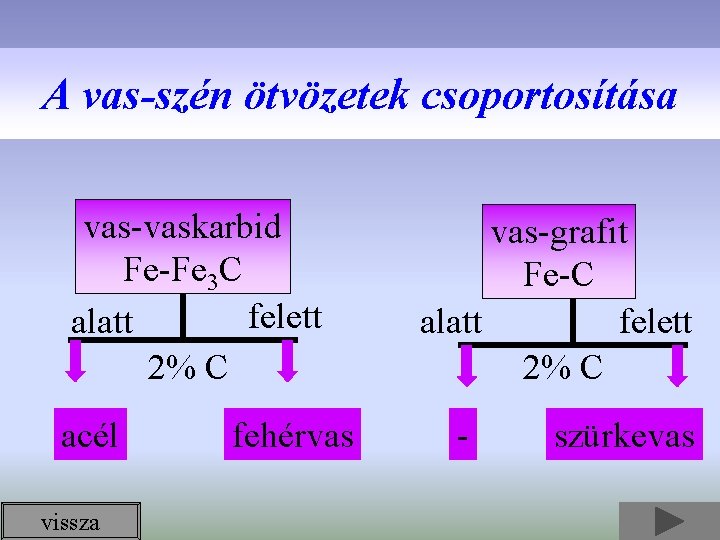

A vas-szén ötvözetek csoportosítása vas-vaskarbid Fe-Fe 3 C felett alatt 2% C acél vissza fehérvas vas-grafit Fe-C alatt felett 2% C - szürkevas

Fe-Fe 3 C ötvözetek állapotábrája /egyszerűsített/ Co 1539 Co A olvadék 1650 ledeburit eutektikum eutektoid perlit D I. cementit+ auszt. +olv. olvadék C F Ausztenit G 1147 E vegyes krist. I. cementit+ 911 auszt+led auszt. II. cementit +II. cem kiválásledeburit K S ferrit IIcem. 723 P f+p I. c+l III. cem. kiválás p+IIc+l f+c Fe 0, 006 6, 67 Fe 3 C% 0, 025 0, 8 2 4, 3 cementit acél fehérvas

A vas -vaskarbid állapotábra egyszerűsített változata szövetképekkel • kattintson a megjelenő állapotábra szövetképeinek nevének téglalapjára, összefoglalóan láthatók a tulajdonságaik – – – ausztenit ferrit cementit perlit ledeburit állapotábra

Fe-Fe 3 C ötvözetek állapotábrája /egyszerűsített/ D 1539 Co A 1650 Co ausztenit E G 911 Co P perlit F 1147 Co K 723 Co S Fe 0, 006 0, 025 0, 8 ferrit C 2 4, 3 ledeburit Fe 3 C 6, 67% cementit

Fe-Fe 3 C ötvözetek állapotábrája /egszerűsített/ Co 1539 Co szo A lidu likvidusz sz olvadék D 1650 perlit ledeburit I. c+olv átkristályosodás a+olv kezdeti C F korlátolt oldóképesség vonala /gamma, alfa / G auszt. 1147 E vonalavége Fe 3 C kiválás átkristályosodás 911 görb I. c+l lt sz a+II. c+l alatt üa+f K a szi o. Slid. II. c+a u sz 723 lárd f eutektikum P f+p olda t I. c+l +III. c p+l+II. c III. c+f eutektoid korlátolt oldóképesség 0, 006 Fevonala, 6, 67 Fe 3 C% cem. kiválás 0, 025 0, 8 2 4, 3 cementit vissza

Megszilárduláskor 2% szén tartalomig tisztán szilárd oldat, ausztenit keletkezik • az ausztenit: • képlékenyen jól alakítható • lapközepes köbös, a szén beékelődéssel épül a vas kristályrácsába • nem mágnesezhető • karbonoldó /szénoldó/ képessége : – 1147 Co-on 2%, – 723 Co-on O, 8%

A vas a szénnel 6, 67% széntartalomnál fémes vegyületet alkot / Fe 3 C /, neve: cementit • a cementit : • bonyolult rácsszerkezetű • kemény, rideg anyag • képlékenyen nem alakítható • tisztán cementitből álló vasötvözetet az iparban nem használnak

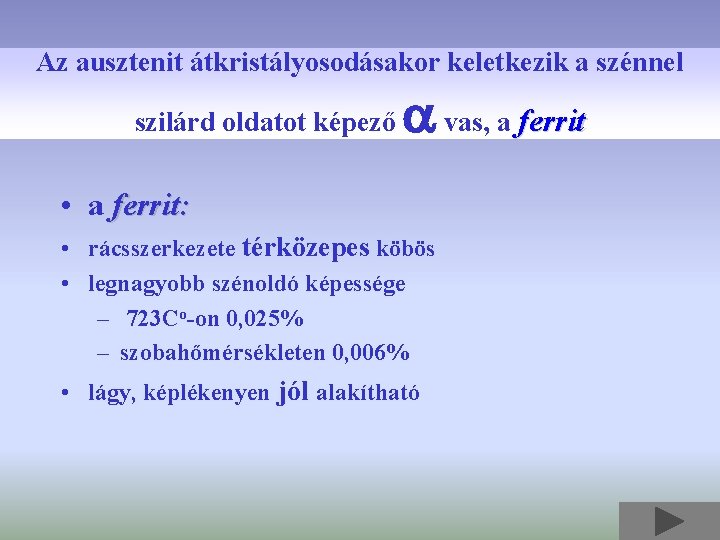

Az ausztenit átkristályosodásakor keletkezik a szénnel szilárd oldatot képező vas, a ferrit • a ferrit: • rácsszerkezete térközepes köbös • legnagyobb szénoldó képessége – 723 Co-on 0, 025% – szobahőmérsékleten 0, 006% • lágy, képlékenyen jól alakítható

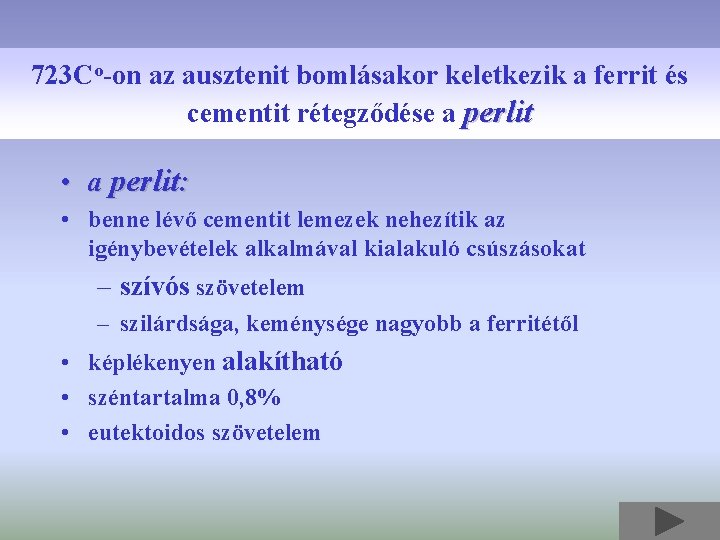

723 Co-on az ausztenit bomlásakor keletkezik a ferrit és cementit rétegződése a perlit • a perlit: • benne lévő cementit lemezek nehezítik az igénybevételek alkalmával kialakuló csúszásokat – szívós szövetelem – szilárdsága, keménysége nagyobb a ferritétől • képlékenyen alakítható • széntartalma 0, 8% • eutektoidos szövetelem

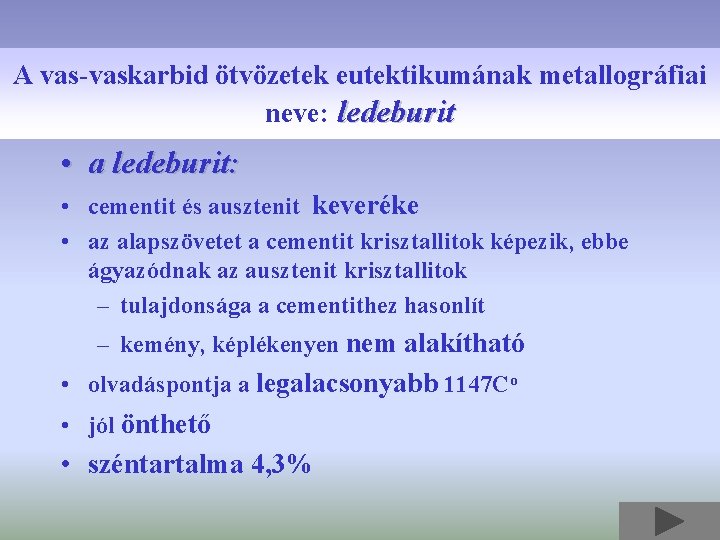

A vas-vaskarbid ötvözetek eutektikumának metallográfiai neve: ledeburit • a ledeburit: • cementit és ausztenit keveréke • az alapszövetet a cementit krisztallitok képezik, ebbe ágyazódnak az ausztenit krisztallitok – tulajdonsága a cementithez hasonlít – kemény, képlékenyen nem alakítható • olvadáspontja a legalacsonyabb 1147 Co • jól önthető • széntartalma 4, 3%

példák a vas-vaskarbid állapotábra olvasására Milyen szövetszerkezetű a 0, 1% C tartalmú acél? Hány fokon dermed a 0, 1%C tartalmú acél? Hány fokon kezd el dermedni a 0, 5%C tartalmú acél, és mi válik ki az olvadékból? Milyen szövetelemek találhatók a 0, 5%C tartalmú acélban lehűlése során? Képlékenyen jól alakítható-e az 1%C tartalmú acél?

példa Co Co A 1539 olvadék auszt. +olv G 911 ausztenit A 3 A E m c a+led+ C D I. cem. +olv 1650 F 1147 I. cem+led. II. c K S a+II. c ferrit A 1 Tehát: ferrit és perlit krisztallitokból épül fel 723 P f+p p+II. c p. +II. cem+led. f+III. c +ledeb. Fe 0, 006 0, 1 6, 67 Fe 3 C% 0, 025 0, 8 2 4, 3 A 2 a+f

példa Co Co A 1539 D 1500 1650 Tehát: 1500 Co C G 911 A 2 A 3 F 1147 E m c A S A 1 P Fe 0, 006 0, 1 0, 025 0, 8 2 4, 3 K 723 6, 67 Fe 3 C%

példa Co Co A 1539 1535 D Tehát: ausztenit olvadék a+olv G 911 A 2 A 3 C 1650 F 1147 E m c A S A 1 P 0, 5 Fe 0, 006 0, 025 0, 8 2 4, 3 K 723 6, 67 Fe 3 C%

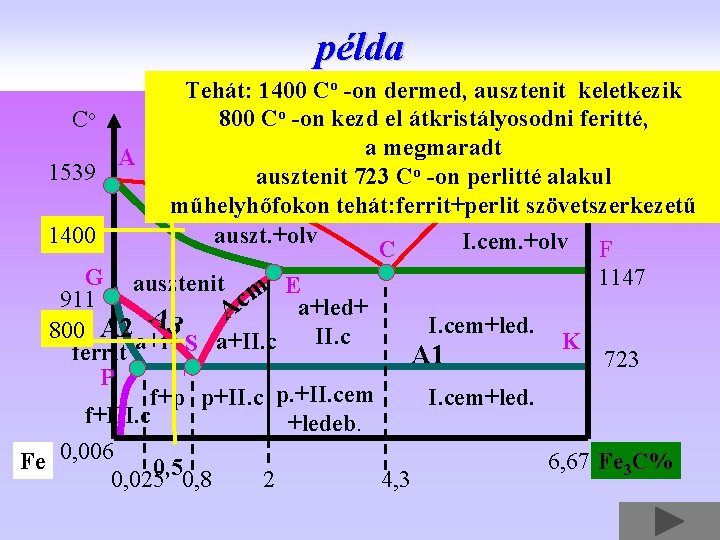

példa Tehát: 1400 Co -on dermed, ausztenit keletkezik 800 Co -on kezd el átkristályosodni feritté, Co Co a megmaradt A 1650 o 1539 ausztenit 723 C -on perlitté alakul D olvadék műhelyhőfokon tehát: ferrit+perlit szövetszerkezetű 1400 auszt. +olv I. cem. +olv F C G ausztenit 1147 E m a+led+ 911 c A A 3 I. cem+led. 800 A 2 a+f II. c K S a+II. c ferrit A 1 723 P f+p p+II. c p. +II. cem+led. f+III. c +ledeb. Fe 0, 006 6, 67 Fe 3 C% 0, 5 0, 025 0, 8 2 4, 3

példa Co Co A 1650 Tehát: alakítható, de nem jól- műhelyhőfokon D 800 Co fölé olvadék hevítve, tisztán szilárd oldatú, azaz ausztenites lesz, mely jól alakítható auszt. +olv I. cem. +olv C F G ausztenit 1147 E m a+led+ 911 c A A 3 I. cem+led. A 2 a+f II. c K S a+II. c 800 ferrit A 1 723 P f+p p+II. c p. +II. cem+led. f+III. c +ledeb. 1 Fe 0, 006 6, 67 Fe 3 C% 0, 025 0, 8 2 4, 3 1539

példák a vas - vaskarbid állapotábra olvasására Mi történik a perlittel A 1 vonalnál melegítéskor? Mi történik a ferrittel A 3 vonalnál melegítéskor? Mi történik a II. cementittel Acm vonalnál melegítéskor? Milyen szövetszerkezetű az 5%C tartalmú fehérvas? Milyen szövetszerkezetű a 6, 67% C tartalmú fehérvas? vissza

példa Co Co A 1539 olvadék auszt. +olv G 911 ausztenit A 3 A E m c a+led+ C D I. cem. +olv 1650 F 1147 I. cem+led. II. c K S a+II. c ferrit A 1 A perlit ausztenitté alakul 723 P f+p p+II. c p. +II. cem+led. f+III. c +ledeb. Fe 0, 006 6, 67 Fe 3 C% 0, 025 0, 8 2 4, 3 A 2 a+f

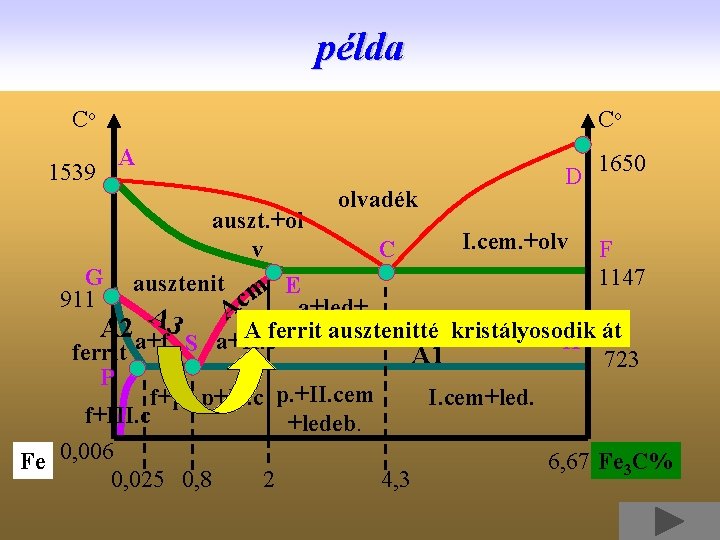

példa Co 1539 Co A olvadék D 1650 auszt. +ol I. cem. +olv F C v G ausztenit 1147 E m a+led+ 911 c A A 3 I. cem+led. A 2 a+f A ferrit ausztenitté kristályosodik át II. c K a+II. c S ferrit A 1 723 P f+p p+II. c p. +II. cem+led. f+III. c +ledeb. Fe 0, 006 6, 67 Fe 3 C% 0, 025 0, 8 2 4, 3

példa Co 1539 Co A olvadék auszt. +olv D 1650 I. cem. +olv F C A cementit felbomlik, 1147 G ausztenit E m vissza 911 c diffundál a szén az ausztenitbe a+led+ A A 3 I. cem+led. A 2 a+f II. c K S a+II. c ferrit A 1 723 P f+p p+II. c p. +II. cem+led. f+III. c +ledeb. Fe 0, 006 6, 67 Fe 3 C% 0, 025 0, 8 2 4, 3

példa Co Co A 1539 olvadék auszt. +olv G 911 ausztenit A 3 A 2 a+f ferrit P E m c a+led+ A S a+II. c C D I. cem. +olv 1650 F 1147 I. cem+led. II. c K Tehát: A 1 I. cementit és ledeburit 723 f+p p+II. c p. +II. cem+led. f+III. c +ledeb. Fe 0, 006 6, 67 Fe 3 C% 0, 025 0, 8 2 4, 3 5

példa Co 1539 Co A olvadék D auszt. +ol I. cem. +olv C v G ausztenit E m 911 a+led+ Ac A 3 I. cem+led. A 2 a+f II. c K S a+II. c ferrit A 1 P f+p p+II. c p. +II. cem+led. f+III. c +ledeb. Fe 0, 006 6, 67 0, 025 0, 8 2 Tehát: tisztán 4, 3 cementit 1650 F 1147 723 Fe 3 C%

Vas-karbon /ikerdiagram/ Co Co A 1539 D olvadék auszt. +olv G 911 ausztenit A 3 A 2 a+f ferrit P C E m c a+led+ Agrafit S a+II. c grafit I. cem. +olv grafit II. c 1153 grafit I. cem+led. A 1 K 1650 F 1147 723 grafit 738 f+p p+II. c p. +II. cem+led. f+III. c grafit +ledeb. grafit Fe 0, 006 6, 67 Fe 3 C% 0, 025 0, 8 2 4, 3 4, 25 0, 69 2, 06
