Tarjeta principal (Motherboard)

Tarjeta principal (Motherboard)

Elementos generales Tarjeta de circuitos impresos que sirve como medio de conexión entre: •

Elementos generales Tarjeta de circuitos impresos que sirve como medio de conexión entre: • el microprocesador, • los circuitos electrónicos de soporte, • las ranuras para conectar parte o toda la RAM del sistema, • la ROM y las ranuras especiales (slots) que permiten la conexión de tarjetas adaptadoras adicionales. ( suelen realizar funciones de control de periféricos tales como monitores, impresoras, unidades de disco, etc) Se diseña básicamente para realizar tareas específicas vitales para el funcionamiento del computadora, como por ejemplo las de: • Conexión física • Administración, control y distribución de energía eléctrica. • Comunicación de datos. • Temporización. • Sincronismo • Control y monitoreo. Es un elemento fundamental en un computador. En ella se encuentran integrados o se conectan el resto de dispositivos (memoria, procesador, tarjeta gráfica, dispositivos, etc. ).

Principales componentes • • • • Socket para el microprocesador Bancos de Memoria Caché

Principales componentes • • • • Socket para el microprocesador Bancos de Memoria Caché BIOS Chipset Slot’s o Ranuras de expansión (ISA, EISA, PCI, AGP) Interfase para discos (IDE, floppy’s, SCSI, etc) Puertos (paralelo, serial, USB, etc. ) Conectores de la fuente de poder Jumpers de configuración o dip switches CMOS del sistema Reloj de tiempo real Pila LEDs y conectores para el panel frontal (RESET, encendido, etc. ) Tarjeta (sonido, red, fax módem)

Elementos en la Mother board

Elementos en la Mother board

El BIOS Para que la placa base cumpla con su cometido, lleva instalado un

El BIOS Para que la placa base cumpla con su cometido, lleva instalado un software muy básico denominado BIOS.

Tipo de socket del procesador Es la base sobre la que se coloca el

Tipo de socket del procesador Es la base sobre la que se coloca el microprocesador. Es decisivo para conocer el tipo de procesador que se puede emplear. Algunas placas son compatibles con 4 procesadores.

Motherboard con dos procesadores

Motherboard con dos procesadores

Motherboard con 4 procesadores

Motherboard con 4 procesadores

Memoria principal (RAM) Hay que tener en cuenta las ranuras que trae la tarjeta,

Memoria principal (RAM) Hay que tener en cuenta las ranuras que trae la tarjeta, estas determinan tanto el tipo de RAM como la cantidad que se puede instalar en el equipo.

Chipset Se encarga de realizar muchas funciones básicas de la placa, como la preparación

Chipset Se encarga de realizar muchas funciones básicas de la placa, como la preparación de las interfaces o la administración de la memoria, y suele constar de dos chips: puente norte puente sur. • El puente norte se encarga de gestionar el tráfico de señales y datos entre la CPU, el subsistema gráfico y el subsistema de memoria a través del bus frontal (FSB - Front Side Bus). • El puente sur se encarga de controlar el tráfico de datos y señales para los puertos IDE, USB, el teclado, el ratón, los monitores de temperatura y del hardware, los chips de sonido integrados o los dispositivos.

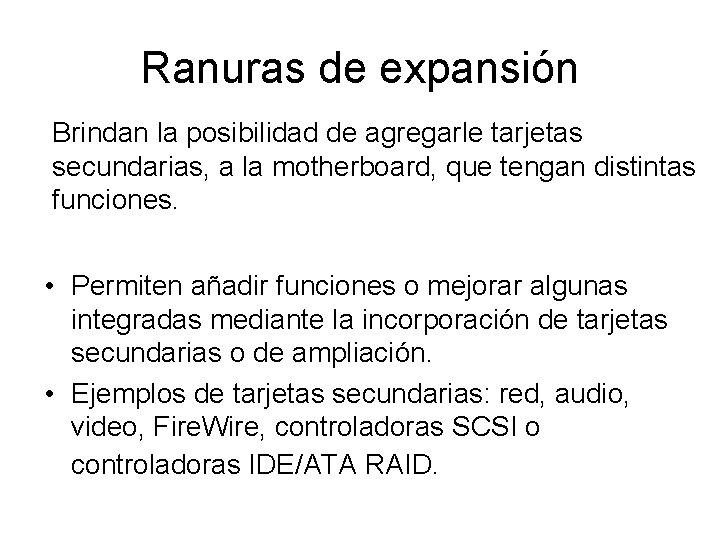

Ranuras de expansión Brindan la posibilidad de agregarle tarjetas secundarias, a la motherboard, que

Ranuras de expansión Brindan la posibilidad de agregarle tarjetas secundarias, a la motherboard, que tengan distintas funciones. • Permiten añadir funciones o mejorar algunas integradas mediante la incorporación de tarjetas secundarias o de ampliación. • Ejemplos de tarjetas secundarias: red, audio, video, Fire. Wire, controladoras SCSI o controladoras IDE/ATA RAID.

Tarjetas secundarias

Tarjetas secundarias

Tarjetas secundarias

Tarjetas secundarias

Tecnologías limpias Vs Integradas • Muchas placas base cuentan con funciones adicionales integradas como

Tecnologías limpias Vs Integradas • Muchas placas base cuentan con funciones adicionales integradas como el audio, el video, el servicio de red, etc, son placas con TECNOLOGÍAS INTEGRADAS. • Un sistema con una de las denominadas placas de "alta integración" es más económico que un sistema montado a partir de componentes individuales, sin embargo no es tan flexible respecto a las modificaciones.

Tarjetas Integradas

Tarjetas Integradas

Tarjetas limpias No traen funciones integradas. Todos los servicios o funciones se incorporan a

Tarjetas limpias No traen funciones integradas. Todos los servicios o funciones se incorporan a través de tarjetas secundarias

Tarjetas limpias

Tarjetas limpias

Tipos de tarjetas principales (según el formato) • • • • • XT (8.

Tipos de tarjetas principales (según el formato) • • • • • XT (8. 5 × 11" ó 216 × 279 mm) AT (12 × 11"– 13" ó 305 × 279– 330 mm) Baby-AT (8. 5" × 10"– 13" ó 216 mm × 254 -330 mm) ATX (Intel 1996; 12" × 9. 6" ó 305 mm × 244 mm) EATX (12" × 13" ó 305 mm × 330 mm) Mini-ATX (11. 2" × 8. 2" ó 284 mm × 208 mm) micro. ATX (1996; 9. 6" × 9. 6" ó 244 mm × 244 mm) LPX (9" × 11"– 13" ó 229 mm × 279– 330 mm) Mini-LPX (8"– 9" × 10"– 11" ó 203– 229 mm × 254– 279 mm) NLX (Intel 1999; 8"– 9" × 10"-13. 6" ó 203– 229 mm × 254– 345 mm) Flex. ATX (Intel 1999; 9. 6" × 9. 6" ó 244 × 244 mm max. ) Mini-ITX (VIA Technologies 2003; 6. 7" × 6. 7" ó 170 mm × 170 mm max. ; 100 W max. ) Nano-ITX (VIA Technologies 2004; 120 mm × 120 mm max. ) BTX (Intel 2004; 12. 8" × 10. 5" ó 325 mm × 267 mm max. ) Micro. BTX (Intel 2004; 10. 4" × 10. 5" ó 264 mm × 267 mm max. ) Pico. BTX (Intel 2004; 8. 0" × 10. 5" ó 203 mm × 267 mm max. ) WTX (Intel 1998; 14" × 16. 75" ó 355. 6 mm × 425. 4 mm) ETX y PC/104, utilizados en sistemas embebidos.

IBM XT 5160

IBM XT 5160

IBM AT

IBM AT

Componentes en una motherboard ATX

Componentes en una motherboard ATX

BTX: ("Balanced Technology Extended"), • Creado por Intel específicamente para las necesidades de los

BTX: ("Balanced Technology Extended"), • Creado por Intel específicamente para las necesidades de los procesadores Pentium 4. • En este caso, los componentes están dispuestos sobre la placa de tal forma, que pueden refrigerarse opcionalmente empleando una caja BTX adecuada y una fuente de alimentación.

 • ESPECIFICACIONES Formato: Micro. BTX Tamaño: 10, 5 x 10, 4 pulgadas Procesador

• ESPECIFICACIONES Formato: Micro. BTX Tamaño: 10, 5 x 10, 4 pulgadas Procesador compatible: Intel® Pentium® 4, Procesadores Intel® Pentium® D, y Procesadores Intel® Celeron® D. Formato LGA 775 Bus frontal del procesador: 1066 y 800 MHz Suministro de alimentación: - ATX 12 V, TFX 12 V o SFX 12 V - Conector de alimentación 2 x 12 incorporado (agrega un pin +12 V adicional para compatibilidad con tarjetas gráficas 75 W PCI Express) - Conector de alimentación 2 x 2 requerido Chipset: Chipset Intel® 945 G con el concentrador (hub) de E/S Intel (ICH 7) y el concentrador de Firmware de 4 MBit (FWH) Memoria: - DDR 2 - 667, 533 o 400 MHz - Compatibilidad con dos canales - Hasta 4 GB - Cuatro ranuras DDR 2 Gráficos integrados: Acelerador de medios gráficos Intel® 950 compatibilidad con tarjeta ADD 2+ Sonido integrado: - Sonido Intel® de alta definición - Sigma. Tel STAC 9220 - 3 puertos de sonido en el panel posterior Red de área local integrada: Intel® PRO/100 Unidades de disco duro: - Cuatro ATA serie - Una interfaz IDE (ATA 100/66/33) Ranuras de expansión: - Una PCI Express* x 16 - Dos PCI Express* x 1 - Cuatro PCI Puertos USB: - Cuatro puertos en el panel posterior - Cuatro puertos en el panel frontal mediante conectores IEEE 1394 a: Ninguno Módulo de plataforma fiable (TPM): Ninguno Interfaces de periféricos: - Una interfaz de unidad de disquete - Un puerto paralelo - Un puerto serie - Puertos PS/2 para teclado y ratón Otras características: Heceta 6 e, Tecnología de refrigeración de precisión Intel®

Placa base INTEL • • • Intel Desktop Board D 955 XCS - placa

Placa base INTEL • • • Intel Desktop Board D 955 XCS - placa base - BTX - i 955 X Dimensiones 30. 5 cm x 24. 4 cm Tipo conjunto de chips Intel 955 X Express / Intel ICH 7 R Soporte multipolar Dual-Core Velocidad máxima del bus 1066 MHz Procesador 0 - LGA 775 Socket Procesadores compatibles Pentium 4, Pentium Extreme Edition, Pentium D Compatibilidad con procesadores de 64 bits. Memoria RAM 0 MB / 8 GB Tecnología de RAM admitida DDR II SDRAM Controlador de almacenamiento ATA-100, Serial ATA-150 , Serial ATA-300 Configuración de puertos USB 8 x USB Configuración de puertos de almacenamiento 1 x ATA, 8 x SATA …

Motherboard de tecnologia reciente Incorporación de refrigeración pasiva

Motherboard de tecnologia reciente Incorporación de refrigeración pasiva

Motherboard viejos Contenian una serie de: Switches (pequeños interruptores) Jumpers (puentecitos metálicos que se

Motherboard viejos Contenian una serie de: Switches (pequeños interruptores) Jumpers (puentecitos metálicos que se pueden sacar poner). y En la mayoría de los casos, no era necesario intervenir los jumpers éstos ya venian configurados por el fabricante. Con los switches se le indicaba a la motherboard que tipo de accesorios tenía conectados, al igual que cuanta memoria tenía instalada. Los switches están localizados en un pequeño banco, denominado DIP (por Dual In-Line Package). Se pueden mover con la punta de un lapicero o cualquier otro instrumento de punta.

Jumpers

Jumpers

DIP Switch

DIP Switch

Motherboards actuales La configuración no esta dada por los switches, sino por un pequeño

Motherboards actuales La configuración no esta dada por los switches, sino por un pequeño programa de setup. Disponible en discos de utilidades embalados junto con la maquina o insertos dentro del sistema y siempre disponibles. Se accede en muchos equipos presionando la tecla Delete mientras la maquina esta booteando (recién arrancada). Los cambios realizados en el programa de setup son almacenados en un tipo especial de memoria denominado CMOS El contenido de esta memoria no se pierde al apagar la maquina gracias a una pequeña batería conectada al motherboard. Aunque se usa el programa de setup, también se incorporan hoy dia jumpers y Switches para algunas acciones: ejemplo Inicializar el setup

Jumper para resetear el SETUP

Jumper para resetear el SETUP

¿Qué analizar al comprar una motherboard? • • Soporte para las tecnologías actuales, Los

¿Qué analizar al comprar una motherboard? • • Soporte para las tecnologías actuales, Los puertos o ranuras de expansión que incluya Los elementos integrados: como el video, sonido, servicios de red. No será mejor una board por tener mas elementos onboard. Es cuestión de presupuesto. Es más económico comprar una motherboard con elementos integrados que comprar la motherboard y el resto por separado, pero se termina sacrificando la calidad de esos servicios. Capacidad de actualización o de expansión. Un video mejorado, mas memoria RAM ¿LO SOPORTA LA TARJETA? Tiene un buen número de ranuras de expansión? De su cantidad depende que al computador se le puedan adicionar servicios. PARA RECORDAR Las posibilidades de mejoramiento y para una motherboard dependen de dos elementos: -El chip set -Las ranuras de expansión

PRECISIONES CON RESPECTO A LOS DIFERENTES FORMATOS PARA LAS TARJETAS PRINCIPALES • Cada formato

PRECISIONES CON RESPECTO A LOS DIFERENTES FORMATOS PARA LAS TARJETAS PRINCIPALES • Cada formato de placas principal AT, Baby ATX requiere de su caja correspondiente. • No pueden emplearse todas las variantes de ATX en todas las cajas ATX. • Las placas AT Baby AT y sus cajas correspondientes ya no están disponibles en el mercado, fueron sustituidas por las ATX. • Los sockets de procesador modernos sólo están disponibles en diferentes variantes de ATX. • A medida que las placas base han ido evolucionando, se han mejorado también los sistemas de abastecimiento de corriente de las fuentes de alimentación. • También han evolucionado los sistemas de refrigeración para los elementos en la Mother. Board

Ensamble de una tarjeta principal. (recomendaciones) • La placa madre es sensible a la

Ensamble de una tarjeta principal. (recomendaciones) • La placa madre es sensible a la estática. • Evite cortocircuitar los elementos de la placa con objetos metálicos o con la misma placa soporte. • Para trabajar con ella, se debe colocar sobre una superficie aislante. • Se debe colocar sobre la placa metálica del lateral derecho del gabinete, el cual es desmontable.

Ubicación de la Motherboard

Ubicación de la Motherboard

Instalación de la board (preparación) Se debe aprovechar cuando la tarjeta está fuera del

Instalación de la board (preparación) Se debe aprovechar cuando la tarjeta está fuera del gabinete para acoplar en ella los componentes que así lo ameriten: • El procesador en el zócalo destinado a ello • Importante que el ventilador del Micro venga junto al Micro en el momento de comparlo • inserción de la memoria RAM • Las Board más antiguas, requieren de configuracion de "Jumpers" o puentes que hay en ella. Todos los microprocesadores no poseen las mismas características. Lo más común es configurar los Jumpers relativos al voltaje del procesador, frecuencia base de la placa y multiplicador de frecuencia empleado. • Otro Jumper muy importante hace referencia al correcto funcionamiento del BIOS. • Las board nuevas no requieren de configuración mediante jumpers

Elementos a instalar previamente en la Board

Elementos a instalar previamente en la Board

Preparación de una board para su instalación

Preparación de una board para su instalación

Instalación de la board • • • Para ello, se suministran unas piezas de

Instalación de la board • • • Para ello, se suministran unas piezas de plástico que de un lado son en punta, y del otro en base, para separar a la mother de la chapa del gabinete para fijar la placa en su posición. Colocar esos pequeños tornillos de montaje, de plástico Van en los agujeros de ambas placas cuya posición coincida. Instalar tantos como sea posible, introduciéndolas en los orificios de la placa madre, por debajo de ésta. Acercar la placa madre por arriba a la placa soporte, de forma que el conector del teclado mire hacia la parte trasera del soporte. Del lado de la mother donde está el conector del teclado, hay uno ó dos agujeros cerca del centro para los tornillos de fijación. Montar el separador metálico en la placa soporte (el cual lleva una rosca), y una vez puesta la mother en su sitio, atornillarla al separador metálico usando la arandela aislante provista junto con los tornillos. El dibujo muestra la placa soporte desplegada y los orificios para los separadores. Para enganchar los separadores de plástico a la placa soporte, éstos se deben deslizar. Una vez fijada la placa madre al soporte, este lado de la caja se puede cerrar en los gabinetes ATX. En los antiguos, la tapa era una pieza única.

Elementos para instalar una Board

Elementos para instalar una Board
