Tamaños de folio El folio más común es A 4 21 x 29, 7 cm

INSTRUMENTOS DE DIBUJO

Dureza de un lápiz 6 B 5 B 4 B B F H 2 H 3 B HB 3 H 2 B Muy blandos. Manchan. Se usan en dibujo artístico Los más usuales 4 H 5 H Muy duros. No manchan, pero rayan. Se usan para delinear. Difíciles de borrar

Portaminas: las minas se clasifican por su dureza y su diámetro. Los diámetros más comunes son de 0, 5 y 0, 7 Estilógrafos: usan tinta en vez de mina, por lo que el dibujo no se podrá borrar. Tienen distintos grosores de trazo (entre 0, 1 mm y 1 mm)

Instrumentos auxiliares Regla: Sirve para tomar medidas y trasladarlas

Escuadra: Es un triángulo isósceles. Tiene dos lados iguales, un ángulo de 90º y dos de 45º Cartabón: Tiene un ángulo de 90º, otro de 30º y otro de 60º

Trazar paralelas y perpendiculares con escuadra y cartabón:

Compás: Sirve para trazar arcos y circunferencias, y para trasladar medidas Transportador de ángulos: Nos permite medir y dibujar ángulos

Sistemas de representación - Sistema diédrico: Se dibuja el alzado, la planta y el perfil del objeto - Perspectiva caballera: Se tienen dos ejes que forman 90º (vertical y horizontal) y un eje que aporta profundidad y forma 135º con los otros - Perspectiva isométrica: Tres ejes que forman 120º entre sí

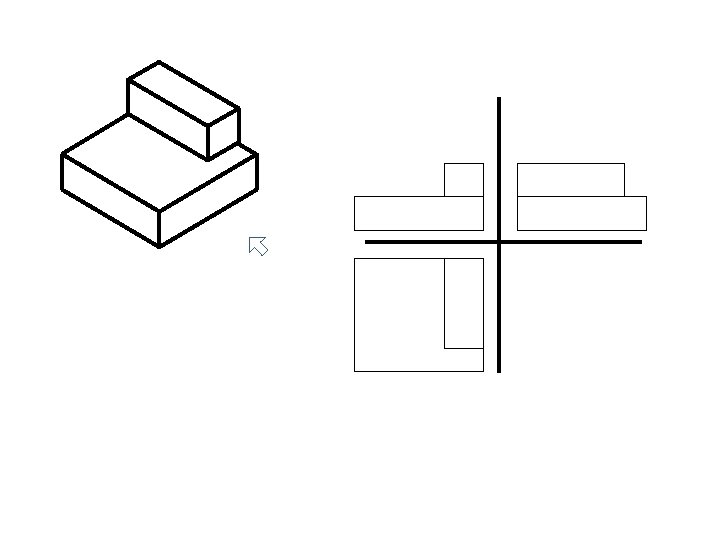

SISTEMA DIÉDRICO PLANTA ALZADO PERFIL ALZADO PLANTA PERFIL

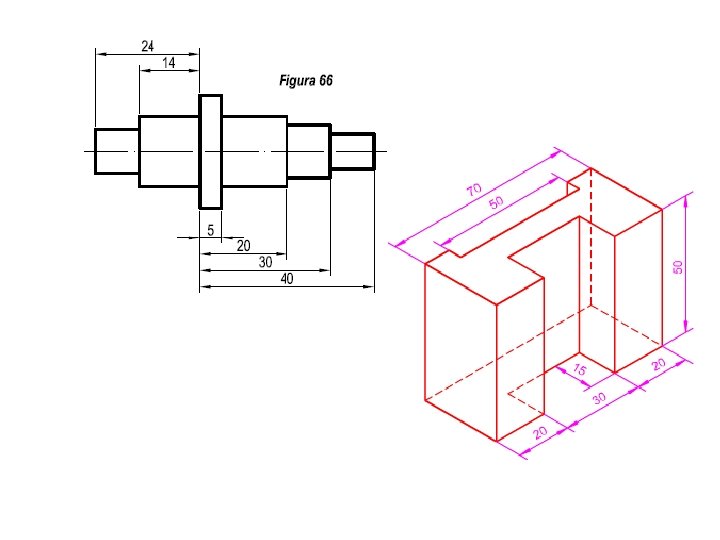

Acotación Acotar es incluir las dimensiones reales del objeto en un dibujo Línea gruesa Parte del dibujo Línea fina Línea de cota A trazos Arista no visible Punto y trazo Eje de cilindro

Escala La escala es la relación de tamaño entre las dimensiones del dibujo y el tamaño real del objeto 1: 2 Unidad en el dibujo Unidad en la realidad

Boceto, croquis y dibujo delineado Boceto: Es la primera aproximación al objeto. Es un dibujo a mano alzada Croquis: También a mano alzada, pero con mayor precisión. Se puede acotar Dibujo delineado: Se incluyen todos los detalles para comprender todas las características del objeto. Se acota usando las normas internacionales

Keywords Size Height Front view View Width Depth Side view Overhead view Scale Draft Sketch

Drawing instruments Drawing tools -Pencil -Propelling pencil -marker Auxiliary tools -Ruler -Compass Support -Paper
