Talo ryhmä 40 vuotta RTS edustajisto ja hallitus Juhani Kiiras 26. 8. 2009 TIEDON SIIRTOON ORGANISAATIOIDEN VÄLILLÄ

Talo ryhmän ”historia” • 1967 – Rak ATK ryhmä kustannuslaskentaan Ruotsalainen nimikkeistömalli • 1974 Talo 70 levisi rakennusselostusten mukana (RH) • 1982 Talo 80 ei suuria muutoksia, tuli yleiseen käyttöön (on edelleenkin), KLO, MLO ja RSO ohjeet, sivusovelluksia • 1993 Talo 90 Rakenteen oleellinen muutos käytössä ja tietokannoissa, muttei yrityksissä (lama) • 2006 Talo 2000 Tuotemalli , asennus ja hankintanäkemys (tuotetoimitus)

Talo nimikkeistön periaatteet • • • osapuolet siirtävät tietoa toisilleen omistamisen, suunnittelun, tuotannon ja ylläpidon näkökulmat rakennuksen osien erilaiset elinkaaret päänäkökulmana ovat kustannukset osanimikkeistö kuvaa hankkeen kustannukset jäännöksettömästi osanimikkeistöt ovat riippumattomia ja itsenäisesti lajiteltavia ei sido organisaatiota, asiakirjoja eikä toteutusmenettelyjä tukee rakentamisen tietotekniikkaa – tuote ja prosessimallinnusta rakennus kuvataan tuoterakenteina (rakennus ja tekniikkaosina) tuotanto kuvataan panosrakenteina (tuotteina, työnä, kalustona) ISO 12006 -21 yhteensopiva ja sopii kansainväliseen käyttöön

Talo 2000 nimikkeistöt • • • Hankenimikkeistö Tuotantonimikkeistö Panosnimikkeistöt Rakennustuotenimikkeistö (Kalustonimikkeistö) • Noudattelee ISO 12006 2 standardia • Mailmalla vastaava Omni. Class (teemme juuri rinnastusta) • Nimikkeistön rinnalla Talo 2000 TUOTERAKENNEMENETELMÄ • • Rakennusselostusohje Määrälaskentaohje

Hankenimikkeistö Rakennus ja hanketehtävät 1. Rakennusosat 11 Alueosat 12 Talo osat 121 Perustukset 122 Alapohjat 123 Runko 124 Julkisivut 125 Ulkotasot 126 Vesikatot VSS, Kantavat seinät, Pilarit, Palkit, Välipohjat, Yläpohjat, Runkoportaat Ulkoseinät, Ikkunat, Ulko ovet, Julkisivuvarusteet 13 Tilaosat 131 Tilan Jako osat Väliseinät, Lasiväliseinät, Erityisväliseinät, Kaiteet, Väliovet, Erityisovet, Tilaportaat 132 Tilapinnat 133 Tilavarusteet 134 Muut tilaosat 135 Tilaelementit 2. TEKNIIKKAOSAT Putkiosat, Ilmanvaihto osat, Sähköosat, Tiedonsiirto osat, Laiteosat 3. HANKETEHTÄVÄT Hankkeen johtotehtävät, Suunnittelutehtävät, Rakentamisen johtotehtävät, Työmaatehtävät, HUOM: Rakennusosat liittymärakenteineen

Tuotantonimikkeistö Hankinnat ja työt 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. Purkaminen ja säilyttäminen Maarakentaminen Aluerakentaminen Betonirunkor. , betonielementtir. , erikoisbetonir. , pinrabetonointi Kivirakentaminen Metallirakentaminen Puu ja levyrakentaminen Puurunkor. , puuelementtir. , puuvalmisosar. , levyr. , puupintar. Lasirakentaminen Eristäminen Pintarakentaminen Varustaminen HUOM: Rakennustuotteet, asennustyö, asennusaputyö, erityiskalusto, yrityspalvelut

Rakennustuotenimikkeistö Tuotteet 1. 2. Maa aluerakennustuotteet Runkorakennustuotteet Betonit. , Metallit. , Muuraust. , Puutavara, Vesikatteet, Rakennuslevyt, Eristeet, Rakennuselementit, VSS tuotteet 3. Täydentävät rakennustuotteet Ikkunat, ovet, julkisivut. , väliseinät. , alakatot, korokelattiat, tulisijatuotteet, täydennysvarusteet 4. 5. 6. 7. Pintatuotteet Rakennusvarusteet ja kalusteet Talotekniikkatuotteet Rakennuskalusto ja –välineet Huom: Rakennustuote = aineet, tarvikkeet, tuotteet, osat, elementit

Talo 2000 Tuotemallissa Käytetään Talo 2000 rakennusosia (rajaus) Rakennusosat kuvataan rakennustuotteiden tuoterakenteina Ohutrapattu tiiliverhottu elementtiulkoseinä 15+15+4+13 Tiilet 185*130*60 Ruostumattomat terässiteet 4 kpl/m 2 Tuulensuojalevy TSL 30 mm Mineraalivilla 125 mm Teräsbetonielementti K 35 150 mm

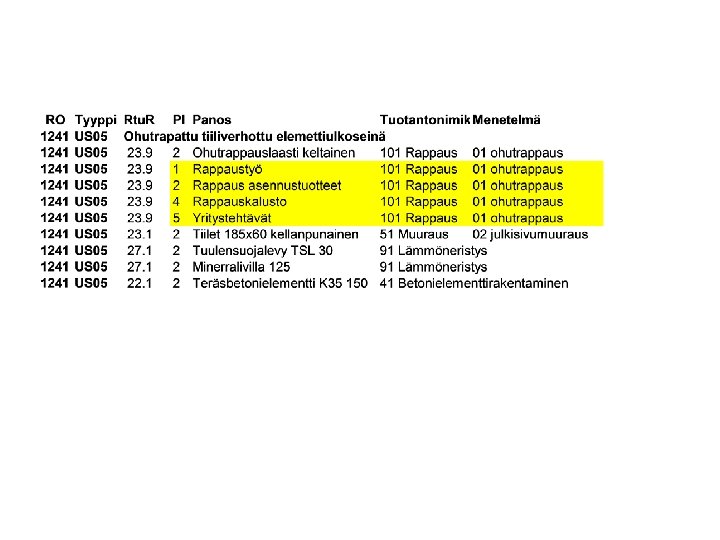

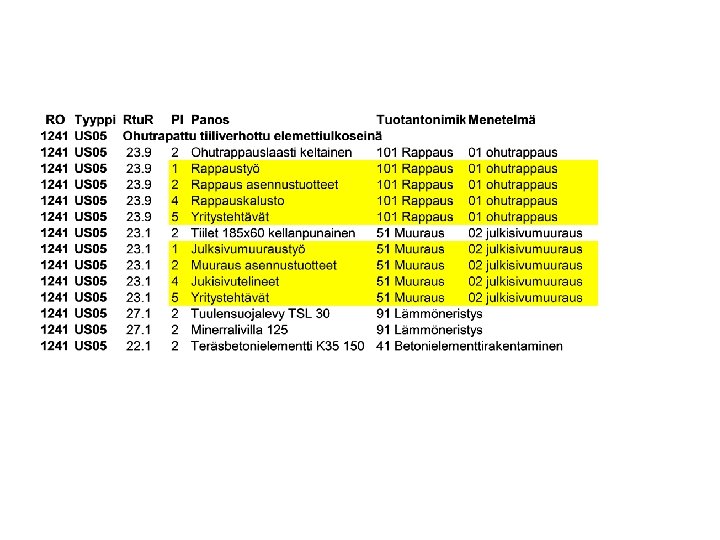

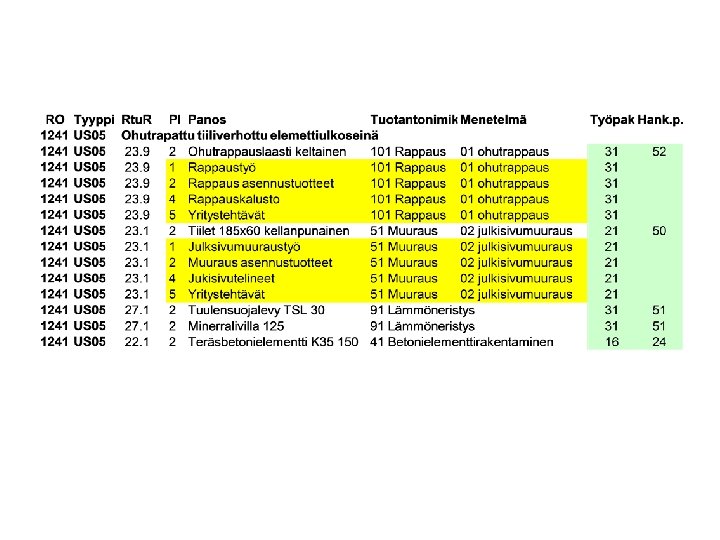

Talo 200 Tuotemallissa Käytetään Talo 2000 rakennusosia (rajaus) Rakennusosat kuvataan rakennustuotteiden tuoterakenteina Rakennustuotteet kohdistetaan tuotantonimikkeille Ohutrapattu tiiliverhottu elementtiulkoseinä 15+15+4+13 Ohutrappaus Rappaus Tiilet 185*130*60 Muuraus Ruostumattomat terässiteet 4 kpl/m 2 Muuraus Tuulensuojalevy TSL 30 mm Lämmöneristys Mineraalivilla 125 mm Lämmöneristys Teräsbetonielementti K 35 150 mm Betonielementtirak. HUOM: Voidaan lukea eri suunnista: rakennusosittain, tuotantonimikkeittäin tai rakennustuoteryhmittäin

Talo 2000 Rakennusselostus esimerkki US 5, tiiliverhottu betonielementtiulkoseinä 150 • ohutrappaus → rappausselostus • tiiliverhous 130 mm, tiilet 185*130*60, kellanpunainen, ½-limitys, täydet saumat • tuuletustila 40 mm, ruostumattomat terässiteet, min. 4 kpl/m² • lämmöneristys: tuulensuojalevy TSL 30 mm ja mineraalivilla 125 mm • kantava elementtiseinä, teräsbetoni K 35, 150 mm Laatuvaatimukset • betoni: Runko. RYL 50. 52 • lämmöneristys: Runko. RYL 61. 411 • rappaus: Runko. RYL 71: T 1 • muuraus: Runko. RYL 411. 431, 411: T 1, T 2 ja T 3 luokka 2 • pinnan laatu BY 40, luokka 2 • työselostus: ohutrappaus, luku 71. 2

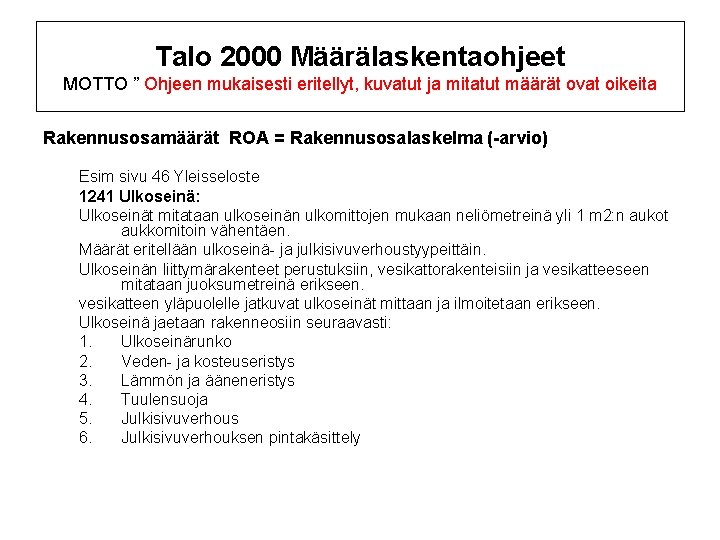

Talo 2000 Määrälaskentaohjeet MOTTO ” Ohjeen mukaisesti eritellyt, kuvatut ja mitatut määrät ovat oikeita Rakennusosamäärät ROA = Rakennusosalaskelma (-arvio) Esim sivu 46 Yleisseloste 1241 Ulkoseinä: Ulkoseinät mitataan ulkoseinän ulkomittojen mukaan neliömetreinä yli 1 m 2: n aukot aukkomitoin vähentäen. Määrät eritellään ulkoseinä ja julkisivuverhoustyypeittäin. Ulkoseinän liittymärakenteet perustuksiin, vesikattorakenteisiin ja vesikatteeseen mitataan juoksumetreinä erikseen. vesikatteen yläpuolelle jatkuvat ulkoseinät mittaan ja ilmoitetaan erikseen. Ulkoseinä jaetaan rakenneosiin seuraavasti: 1. Ulkoseinärunko 2. Veden ja kosteuseristys 3. Lämmön ja ääneneristys 4. Tuulensuoja 5. Julkisivuverhous 6. Julkisivuverhouksen pintakäsittely

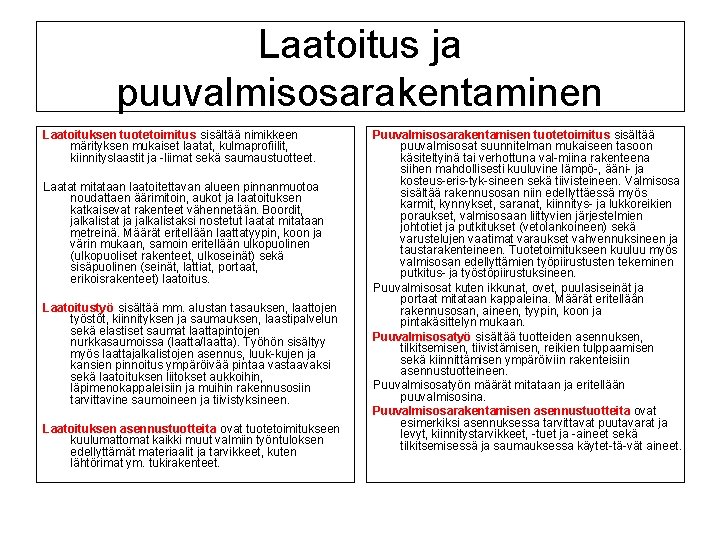

Laatoitus ja puuvalmisosarakentaminen Laatoituksen tuotetoimitus sisältää nimikkeen märityksen mukaiset laatat, kulmaprofiilit, kiinnityslaastit ja liimat sekä saumaustuotteet. Laatat mitataan laatoitettavan alueen pinnanmuotoa noudattaen äärimitoin, aukot ja laatoituksen katkaisevat rakenteet vähennetään. Boordit, jalkalistat ja jalkalistaksi nostetut laatat mitataan metreinä. Määrät eritellään laattatyypin, koon ja värin mukaan, samoin eritellään ulkopuolinen (ulkopuoliset rakenteet, ulkoseinät) sekä sisäpuolinen (seinät, lattiat, portaat, erikoisrakenteet) laatoitus. Laatoitustyö sisältää mm. alustan tasauksen, laattojen työstöt, kiinnityksen ja saumauksen, laastipalvelun sekä elastiset saumat laattapintojen nurkkasaumoissa (laatta/laatta). Työhön sisältyy myös laattajalkalistojen asennus, luuk kujen ja kansien pinnoitus ympäröivää pintaa vastaavaksi sekä laatoituksen liitokset aukkoihin, läpimenokappaleisiin ja muihin rakennusosiin tarvittavine saumoineen ja tiivistyksineen. Laatoituksen asennustuotteita ovat tuotetoimitukseen kuulumattomat kaikki muut valmiin työntuloksen edellyttämät materiaalit ja tarvikkeet, kuten lähtörimat ym. tukirakenteet. Puuvalmisosarakentamisen tuotetoimitus sisältää puuvalmisosat suunnitelman mukaiseen tasoon käsiteltyinä tai verhottuna val miina rakenteena siihen mahdollisesti kuuluvine lämpö , ääni ja kosteus eris tyk sineen sekä tiivisteineen. Valmisosa sisältää rakennusosan niin edellyttäessä myös karmit, kynnykset, saranat, kiinnitys ja lukkoreikien poraukset, valmisosaan liittyvien järjestelmien johtotiet ja putkitukset (vetolankoineen) sekä varustelujen vaatimat varaukset vahvennuksineen ja taustarakenteineen. Tuotetoimitukseen kuuluu myös valmisosan edellyttämien työpiirustusten tekeminen putkitus ja työstöpiirustuksineen. Puuvalmisosat kuten ikkunat, ovet, puulasiseinät ja portaat mitataan kappaleina. Määrät eritellään rakennusosan, aineen, tyypin, koon ja pintakäsittelyn mukaan. Puuvalmisosatyö sisältää tuotteiden asennuksen, tilkitsemisen, tiivistämisen, reikien tulppaamisen sekä kiinnittämisen ympäröiviin rakenteisiin asennustuotteineen. Puuvalmisosatyön määrät mitataan ja eritellään puuvalmisosina. Puuvalmisosarakentamisen asennustuotteita ovat esimerkiksi asennuksessa tarvittavat puutavarat ja levyt, kiinnitystarvikkeet, tuet ja aineet sekä tilkitsemisessä ja saumauksessa käytet tä vät aineet.

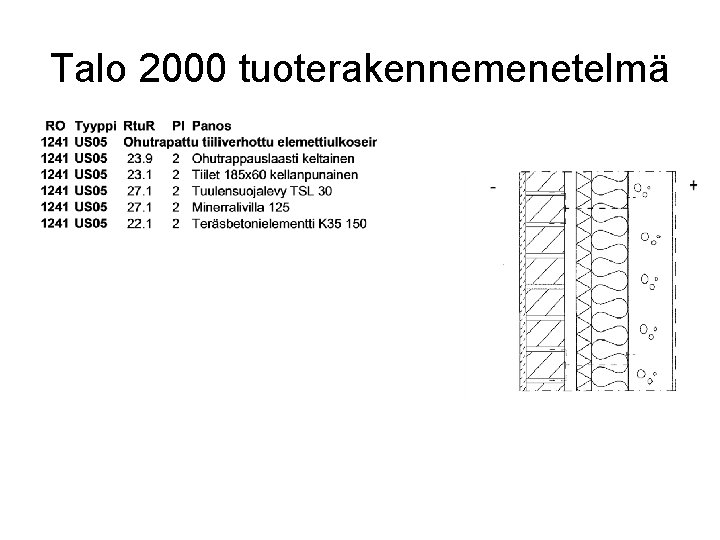

Talo 2000 tuoterakennemenetelmä
