Taller Regional “Cartografía Censal En América Latina para la Ronda de los Censos 2010” Santiago de Chile 24 -27 de noviembre de 2008 USO DE IMÁGENES DE SATÉLITE EN LA RONDA CENSAL 2010 EN MÉXICO Mario R. Chavarría Espinosa Director de Información Básica México

ÍNDICE Introducción. Objetivos. Sistema Automatizado de Información Geoestadística (SAIG). Aplicaciones del uso de las imágenes: • Censo Agropecuario 2007. Adecuación del Marco Geoestadístico Rural. Identificación y digitalización del Inventario Nacional de Terrenos. • Censos Económicos 2009 y Población 2010. Identificación de nuevos crecimientos para la planeación de los Censos Económicos y Población. • Censo de Población 2010. Validación de la Integración Territorial. Conclusiones sobre el uso de imágenes de satélite.

INTRODUCCIÓN Desde 1987, el INEGI instrumentó el proyecto denominado “Sistema Automatizado de Información Geoestadística” (SAIG), basado en la filosofía de los SIG. Uno de sus objetivos fue establecer un procedimiento automatizado para el manejo del Marco Geoestadístico Nacional (MGN) y la Cartografía Censal para georreferenciar la información estadística de los censos y encuestas. En esta ocasión se abundará sobre la experiencia del uso de imágenes de satélite en el SAIG.

OBJETIVOS Compartir experiencias en el uso de imágenes de satélite en los trabajos del Censo Agropecuario 2007. Exponer las actividades que se realizan en la identificación y actualización de nuevos crecimientos. Describir el proceso de validación de la Integración Territorial.

Sistema Automatizado de Información Geoestadística (SAIG) ORGANIZACIÓN Personal Procedimientos Aspectos financieros Aplicaciones Estadísticos E N T R A D A Internos Metadatos Productos BASE DE DATOS Externos Extracción Transformación Integración Actualización Normas Hardware Software Geográficos Continuar… Procesos (requerimientos) GIS Información S A L I D A

CARACTERÍSTICAS DE LAS IMÁGENES DE SATÉLITE Landsat 1993 Jal. Gto. Resolución espacial de 10 m Georreferencia simple SPOT 2005 Jal. Gto. Resolución espacial de 2. 5 m Ortorrectificada

Base cartográfica para la adecuación del Marco Geoestadístico Rural. Imágenes de Satélite ortorrectificadas con resolución de 2. 5 m.

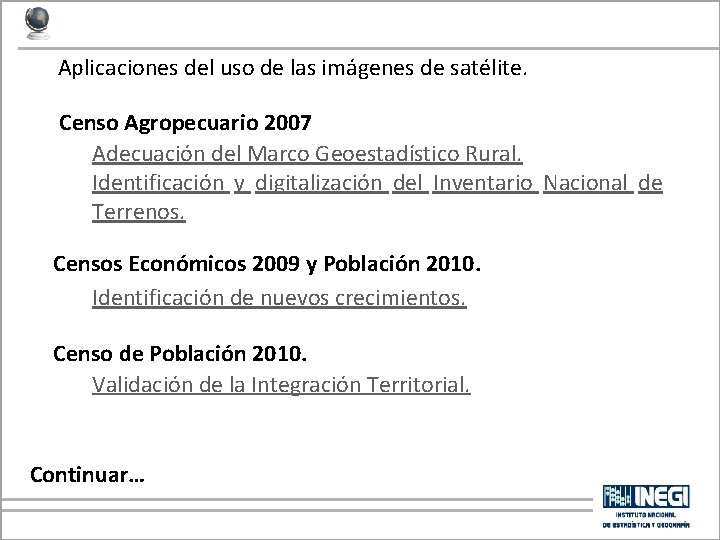

Aplicaciones del uso de las imágenes de satélite. Censo Agropecuario 2007 Adecuación del Marco Geoestadístico Rural. Identificación y digitalización del Inventario Nacional de Terrenos. Censos Económicos 2009 y Población 2010. € Identificación de nuevos crecimientos. Censo de Población 2010. Validación de la Integración Territorial. Continuar…

Censo Agropecuario 2007 Criterios para la adecuación del Marco Rural: • Reidentificación de los límites estatales político-administrativos con evidencia legal. • Interpretación de la línea tierra-agua (línea de costa). • Incorporar la información vectorial de Cartografía Catastral Rural (Ejidal–Comunal) 50% cobertura nacional: o Sin deformarse se adecuará sobre la imagen de satélite la Cartografía Catastral. o Se ajustaron los límites Estatales, Municipales y AGEB. o Se crearon áreas geográficas complemento (derechos de vía, carreteras, causes del río, etc. ).

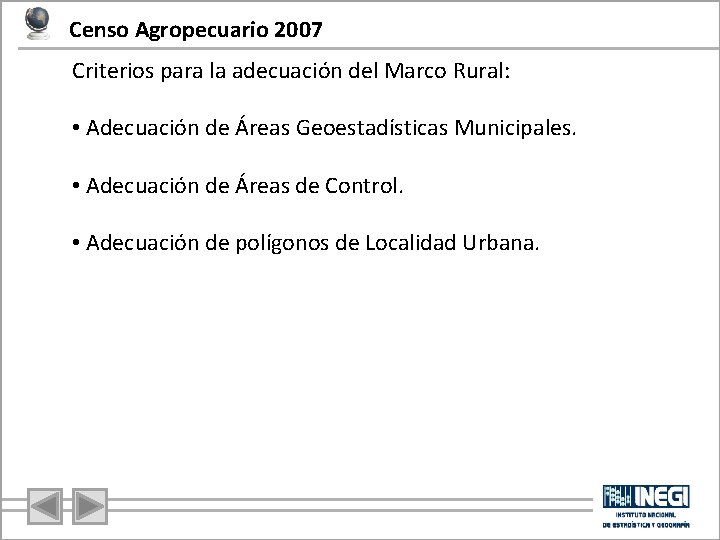

Censo Agropecuario 2007 Criterios para la adecuación del Marco Rural: • Adecuación de Áreas Geoestadísticas Municipales. • Adecuación de Áreas de Control. • Adecuación de polígonos de Localidad Urbana.

Censo Agropecuario 2007 Reidentificación de límites estatales político-administrativos Arroyo (límite estatal reidentificado) Límite estatal actual del MG Morelos Puebla 14 m.

Censo Agropecuario 2007 Definición de los criterios para la incorporación de la Cartografía Catastral Rural. COAHUILA LÍMITE ESTATAL NUEVO LEÓN

Censo Agropecuario 2007 Definición de los criterios para la incorporación de la Cartografía Catastral Rural. NUEVO LEÓN Criterios de distancia para la adecuación. LÍMITE ESTATAL COAHUILA 151 m. 451 m. 164 m.

Censo Agropecuario 2007 Adecuación de las áreas de control Adecuar (15 m. ) Límite de área de control.

Censo Agropecuario 2007 Resultado. • Continuo Nacional de Información Vectorial conformado por: 32 Entidades Federativas. 2, 455 Municipios. 17, 330 AGEB Rurales. 284, 448 Áreas de Control. 4, 201 Polígonos Urbanos. • Producción del paquete cartográfico para la etapa de Enumeración de Terrenos. • Seguimiento de la cobertura geográfica del Censo Agropecuario 2007. • Insumo básico para la validación del dato de superficie. Línea de costa Límite estatal Límite municipal

Identificación y digitalización del Inventario Nacional de Terrenos Graficación de las áreas de control con el fondo de imagen de satélite. feb – may 2007 Etapa de Enumeración de Terrenos. jun - jul 2007 Digitalización del Inventario Nacional de Terrenos. jul 2007 - dic 2008

Identificación y digitalización del Inventario Nacional de Terrenos Ejemplos de consulta: Resultado: 9’ 395, 395 Terrenos Rurales digitalizados

Censos Económicos y Población 2010 Identificación de nuevos crecimientos. Criterios: a) Crecimientos periféricos amanzanados contiguos a localidades urbanas. b) Crecimientos periféricos amanzanados contiguos a localidades urbanas, con antecedente de localidad rural. c) Crecimientos periféricos amanzanados sin continuidad de un buffer de 3 km. d) Crecimientos extraordinarios en el área rural.

a) Crecimientos periféricos amanzanados contiguos a localidades urbanas. • SE IDENTIFICAN MANZANAS. • SE CREAN NUEVAS AGEB URBANAS

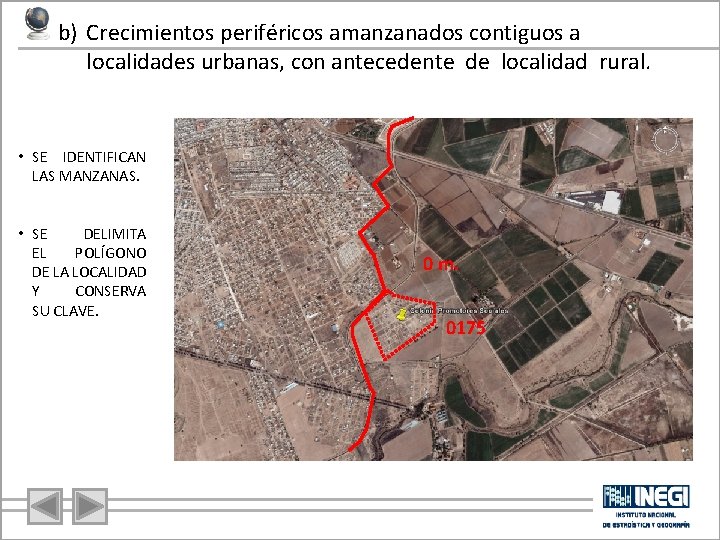

b) Crecimientos periféricos amanzanados contiguos a localidades urbanas, con antecedente de localidad rural. • SE IDENTIFICAN LAS MANZANAS. • SE DELIMITA EL POLÍGONO DE LA LOCALIDAD Y CONSERVA SU CLAVE. 0 m. 0175

c) Crecimientos periféricos amanzanados sin continuidad, dentro de un buffer de 3 km. • SE IDENTIFICAN LAS MANZANAS. • SE DELIMITA SU POLÍGONO; SI YA TIENE CLAVE DE LOCALIDAD RURAL, ÉSTA SE CONSERVA. • SI NO TIENE CLAVE, SE LE ASIGNA UNA NUEVA.

d) Crecimientos extraordinarios en área rural. • SE IDENTIFICAN LAS MANZANAS. • SE DELIMITA SU POLÍGONO. • SI NO TIENE CLAVE SE LE ASIGNA UNA NUEVA.

Censos Económicos y Población 2010 Resultados: ACTIVIDAD 2008 Diseño e implementación del sistema. abr – may. 2, 969 Nuevos crecimientos identificados con trabajo jun – jul. conjunto entre las áreas de Estadística y Geografía en cada entidad federativa. 592 Actualización en campo (toponimia y servicios) en ago – sep. localidades mayores a 50, 000 habitantes. Digitalización e Geoestadístico. integración 849 AGEB urbanas nuevas 16, 100 Manzanas nuevas. 2, 427 Pendientes de actualizar en campo. del Marco sep – nov. ene – feb. 2009

Censo de Población 2010 Validación de la Integración Territorial. Con base en la imagen de satélite identificar si las localidades rurales se localizan sobre algún tipo de construcción. Permitirá contar con elementos para su validación en campo. Se adecuarán las coordenadas geográficas del rasgo de construcción identificado en la imagen de satélite.

Censo de Población 2010 Criterios: 1. Localidades cuyo punto de ubicación no se encuentra sobre una construcción, sin embargo, se encuentra cerca de una edificación. 2. Localidades cuyo punto de ubicación se encuentra en una zona donde no existen construcciones. 3. Localidades cuyo punto de ubicación se encuentra en una zona donde no es posible ver si existen construcciones por nubosidad y/o vegetación densa. 4. Localidades cuyo punto se encuentra la construcción pero no el nombre de la localidad.

Censo de Población 2010 Caso 1 Caso 3 Caso 2 Caso 4

Censo de Población 2010 Avances en la validación de la Integración Territorial. ACTIVIDAD 2008 Adecuación e implementación del sistema. sep. Capacitación a los 10 técnicos y 2 supervisores. oct. Universo de localidades rurales a validar: 286, 480 Localidades validadas al 10 de noviembre: 73, 940 Avance 26% nov – dic

Conclusiones sobre el uso de imágenes de satélite La imagen de satélite ortorrectificada se convierte en una Base Cartográfica Digital homogénea para el manejo del Marco Geoestadístico y la Cartografía Censal, utilizada para la elaboración del Inventario Nacional de Terrenos y la identificación de nuevos crecimientos. Se deben buscar alternativas para aquellas zonas que la imagen no tiene la nitidez suficiente, o bien están cubiertas por nubes y/o vegetación. Para su actualización se requieren imágenes de satélite de fecha reciente de cobertura nacional.

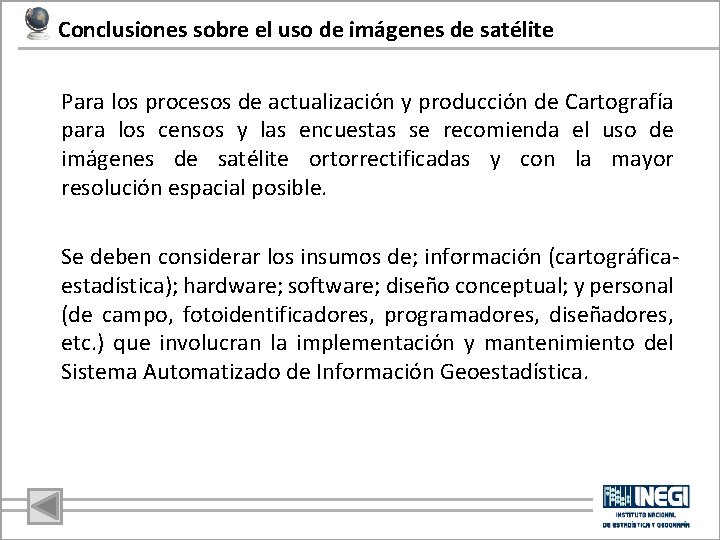

Conclusiones sobre el uso de imágenes de satélite Para los procesos de actualización y producción de Cartografía para los censos y las encuestas se recomienda el uso de imágenes de satélite ortorrectificadas y con la mayor resolución espacial posible. Se deben considerar los insumos de; información (cartográficaestadística); hardware; software; diseño conceptual; y personal (de campo, fotoidentificadores, programadores, diseñadores, etc. ) que involucran la implementación y mantenimiento del Sistema Automatizado de Información Geoestadística.

Fuentes internas Imágenes de satélite Fotografía aérea Datos geodésicos Modelos digitales Nombres geográficos Regresar…

Gracias por su atención México mario. chavarria@inegi. org. mx
