Taller Consideraciones de Cableado Estructurado Prembulo Receptor Emisor

Taller : Consideraciones de Cableado Estructurado

Preámbulo Receptor Emisor MEDIO MENSAJE

Preámbulo Emisor Receptor Mensaje Medio Sofware Equipos De Computo Institute of Electric and Electronic Engineneers DATO Cableado TIA/EIA Telecommunications Industries Association/ Electronics Industries Association.

ANSI TIA/EIA

TIA/EIA El estándar más conocido de cableado estructurado en el mundo está definido por la EIA/TIA [Telecomunications Industries Association/Electronics Industries Association ] de Estados Unidos. n La TIA/EIA a diseñado PROTOCOLOS de Cableado, éstos van a crear un estándar, en donde se va a especificar el tipo, dimensiones y forma de cable y su instalación (tendido). n

Protocolos TIA/EIA n 568 B Transmisión de datos. n 569 A Proteger, Soportar, Enrrutar. n 606 A Administración n 607 A Tierra. Distribución de Sistema de

¿Qué es Cableado Estructurado?

Cableado Estructurado

CABLEADO ESTRUCTURADO n Es el medio (cableado) que nos permitirá la transmisión de datos o información de un punto a otro (emisor a receptor) ya servicios de video audio o voz. n Tiene que estar de acuerdo a las normas y estándares establecidas por instituciones internacionales: TIA/EIA.

Características de Cableado Estructurado n STANDARIZADO n NORMATIZADO n EFICIENCIA Y DESEMPEÑO n DEFINE LA DISTRIBUCION DE LA RED

¿Qué es una Topología de Red? n Disposición Física de las estaciones de trabajo donde están conectadas entre si (RED) por un MEDIO (Cable o Antena). n Tipos de Topologías: BUS n ANILLO (RING) n ESTRELLA (STAR) n

Topología BUS

Topología Anillo (RING)

Topología Estrella (STAR)

Materiales para el desarrollo de un Sistema de Cableado Estructurado

CABLE CONECTORES CANALETAS Y DUCTOS HERRAMIENTAS

CABLE

CABLE Hecho de cobre con revestimientos de vinil y poliéster Cable debidamente etiquetado Elemento principal Del Sistema de Cableado Estructurado

Tipos de Cable PAR TRENSADO COAXIA L FIBRA OPTICA

Cable Coaxial

Cable Coaxial n Existen dos tipos de cable coaxial : THICK (grueso) THIN (delgado)

Cable Coaxial (THICK) n Mas conocido como cable amarillo. n Fue el más utilizado en la mayoría de las redes. n Velocidad y distancia mayores n Costo alto y poca flexibilidad.

Cable Coaxial (THIN) n Se utilizó para reducir costos en cableado. n Limitación en su distancia, esto conllevaba a la no regeneración de la señal.

Cable de Par Trenzado

Cable de Par Trenzado n Tenemos que tomar en cuenta… n Máximo que se puede separar los pares : ½ pulgada. n Máxima Kg. tensión aplicada : 11. 34

Velocidad de Transmisión La velocidad de transmisión es la tasa de transferencia de datos. n se mide en bytes/segundos ( bps ) n Ancho de banda El ancho de banda se define como la capacidad de un conductor para la transmisión de datos n El Ancho de banda se mide Hz n

Velocidad de transmisión/Ancho de Banda

CATEGORIAS n Categoría 3: Ancho de banda : 16 Mhz n Categoría 4 Ancho de banda : 20 Mhz n Categoría 5 Ancho de banda : 100 Mhz n Categoría 5 e Ancho de banda : 100 Mhz n Categoría 6 Ancho de banda : 200 Mhz n Categoría 7 Ancho de banda : 600 Mhz

Cable de Par Trenzado n Existen los siguientes tipos de cables: n UTP (Unshielded Twisted Pair) n STP (Shielded Twisted Pair) n FTP (Foil Twisted Pair) n Sc. TP (Screened Twisted Pair)

UTP Unshielded Twisted Pair Par trenzado sin blindaje

Cable de Par Trenzado (UTP)

UTP (Unshielded Twisted Pair) Cable de par trenzado normal. n No tiene blindaje. n Bajo costo y su facilidad de manejo. n Su mayor desventaja es su alta tasa de error, limitaciones para trabajar a grandes distancias n

UTP ( Unshielded Twisted Pair) n n Se ha convertido en el sistemas de cableado mas ampliamente utilizado en el mercado Los pares trenzados minimizan los efectos electromagnéticos causados por el cable, así como también la interferencia de campos externos.

Características del UTP Tamaño : 0. 52 cm de diámetro n Peso : su poco peso facilita el tendido. n Flexibilidad : permite curvar y doblar entre 0°£ a<90°. n

STP Shielded Twisted Pair Par trenzado blindado

STP ( Shielded Twisted Pair ) n n n los pares trenzados están protegidos por una malla metálica, y cada par por una lamina blindada La malla evita las interferencias (menor tasa de error ). Alto costo de fabricación.

Fibra Óptica

Fibra Óptica Constituido por uno o mas hilos hechos de quarzo fundido o plástico especialmente tratado. n Cada uno de estos consta de : n Núcleo central n Cubierta del núcleo n Aislante entre fibras n n Su señal en forma de luz son producidas por diodos o láser.

Fibra Óptica : Características Gran ancho de banda n Baja atenuación de la señal n Integridad n Inmunidad a interferencias n Alta seguridad n Larga duración n Alto costo en fabricación e instalación. n

Clases de Fibra Óptica n Monomodo. - Viaja a través del núcleo emisiones tipo láser. Se denota al cable con el nombre 9/125 (diámetro de señal en micras). n Multimodo. - Se transmiten varios ases de luz, en varios modos; estos rebotando en las paredes de la fibra (reflexión). Se denotan dos tipos de cable: 50/125 y 62. 5/125 (diámetro de señal).

Cuadro Comparativo El par trenzado está representado en verde, el coaxial en azul y la fibra óptica en rojo.

Diseño y Tendido del Sistema de Cableado Estructurado

Diseño del Cableado Estructurado en un edificio

Cableado Horizontal

Cableado horizontal n Va a estar constituido por el tendido de cable en una planta.

Cableado Horizontal Del Face Plate entra al Cuarto de Telecomunicaciones, donde un Patch Cord se conectara del Face Plate al Patch Panel n Se utilizará cable UTP de 4 pares trenzados, 100 ohmios que obedezca a la norma TIA/ EIA-568 B. 2 n Mínimo 2 salidas por cada AT (AREA DE TRABAJO). n

Área de Trabajo Patch Cord Face Plate

Área de Trabajo Se extiende 5 metros de la pared (FACE PLATE) hasta el equipo de usuario n Tiene que estar diseñado para modificaciones fáciles. n Lo va constituir un cable PATCH CORD siguiendo los requisitos de la TIA/EIA -568 B. 2 y B. 3 n

Patch Cord

Herramientas para Construir un Patch Cord n Conectores RJ-45 n Cable UTP n Krimping Tool n Pelacables n Ponchadores

Patch Cord 568 A 568 B PC a SWITCH Mapa de Cables 568 A 568 B 568 A PC a PC (CROSSOVER)

Construcción de Patch Cord

Face Plate

Canaletas y Ductos

Patch Panel

Cuarto de Telecomunicaciones

Cuarto de Telecomunicaciones

Cableado Vertical

Cableado Vertical (BACKBONE) TO = Terminal Ofimático FD = Floor distributor BD = Building Distributor CD = Campus Distributor

Cableado Vertical n n n n Llamado también BACKBONE Definido como la interconexión entre CT, CE y Entrada de Servicios También incluye cableado entre edificios Se debe utilizar : Cable UTP multipar según la TIA/EIA-568 B. 2 (800 m voz, 90 m datos) Cable Fibra Óptica de 62. 5/125 mm. TIA/EIA 568 B. 3 (RECOMENDADO) (2 Km) Cable Fibra Óptica de 50/125 mm. TIA/EIA 568 B. 3 (RECOMENDADO) (2 Km)

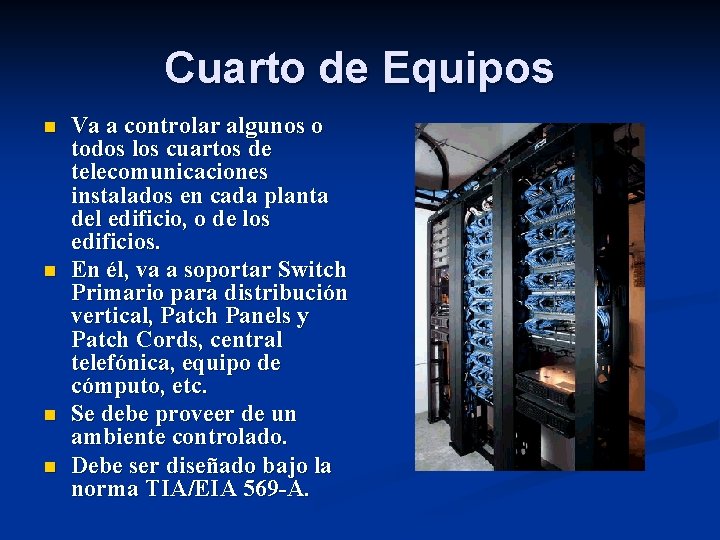

Cuarto de Equipos n n Va a controlar algunos o todos los cuartos de telecomunicaciones instalados en cada planta del edificio, o de los edificios. En él, va a soportar Switch Primario para distribución vertical, Patch Panels y Patch Cords, central telefónica, equipo de cómputo, etc. Se debe proveer de un ambiente controlado. Debe ser diseñado bajo la norma TIA/EIA 569 -A.

Pruebas de Cableado

Pruebas de cableado n Mapa de cables ( 568 A, 568 B ) n Longitud n NVP ( Nominal Velocity Propagation) n Perdida de inserción (Atenuación) n NEXT (Near End Crosstalk) , ruido en la transmisión de datos n PSNEXT, sumatoria de potencias de ruidos

Pruebas de cableado n ELFEXT, ruido en la recepción n PSELFEXT, sumatoria de ruidos en la recepción n Perdida de Retorno, mide la información de retorno o perdida

Prueba de cableado n Tiempo de Propagación, que tiempo se demora los electrones en pasar por el cable n Diferencia de Tiempo de Propagación, que tiempo se demora los electrones en pasar por los cuatro cables

Puntos Importantes en la Prueba n Perdida de Inserción PSNEXT PSELFEXT n Perdida de Retorno n n Las 4 P’s Del TIA/EIA

Conclusiones Es importante respetar las Normas de Cableado Estructurado para tener un buen rendimiento de nuestra red de datos. n Distribución del Cableado Estructurado. n Apostar por las distintas soluciones que ofrecen las empresas (Panduit, Cisco, Lucent, Nexans, etc…) n Tener en cuenta las distintas prueba de cableado para cada categoría. n
