Taktische Zeichen Fachausbildung ZTr OVLO 20 Februar 2010

Taktische Zeichen Fachausbildung ZTr / OVLO 20. Februar 2010 Fachausbildung ZTr / OVLO

Wofür überhaupt Zeichen? Beispiel aus der St. VO - Bestimmungen für eine Straßenart: 1. Fahrzeugführer müssen mit Schrittgeschwindigkeit fahren. 2. Fahrzeugführer dürfen Fußgänger weder gefährden noch behindern; wenn nötig, müssen Fahrzeugführer warten. 3. Fußgänger dürfen den Fahrverkehr nicht unnötig behindern. 4. Fahrzeugführer dürfen außerhalb der dafür gekennzeichneten Flächen nicht parken, ausgenommen zum Ein- oder Aussteigen oder zum Be- oder Entladen. Fachausbildung ZTr / OVLO

Zeichen… • haben eine hohe Informationsdichte • sind schnell erfassbar und wiedererkennbar • sind einfach darstellbar • bieten eine einheitliche und eindeutige „Sprache“ Fachausbildung ZTr / OVLO

Darstellungsmöglichkeiten Fachausbildung ZTr / OVLO

Darstellungsmöglichkeiten • Grundform • Farbe • Zusätze zum Grundzeichen, z. B. : – Text, einzelne Buchstaben/Zahlen – Symbole, komplette andere Zeichen – Änderungen des Grundzeichens • Anordnung Fachausbildung ZTr / OVLO

taktische Zeichen • diese Systematik wird auch bei der Lagedarstellung in Führungsstellen genutzt • im THW geregelt durch die Dienstvorschrift 1 -102 ( Extranet) • einheitlich abgestimmt mit DFV, Hi. Orgs, IM der Länder • „gemeinsame Sprache“ in der Gefahrenabwehr Fachausbildung ZTr / OVLO

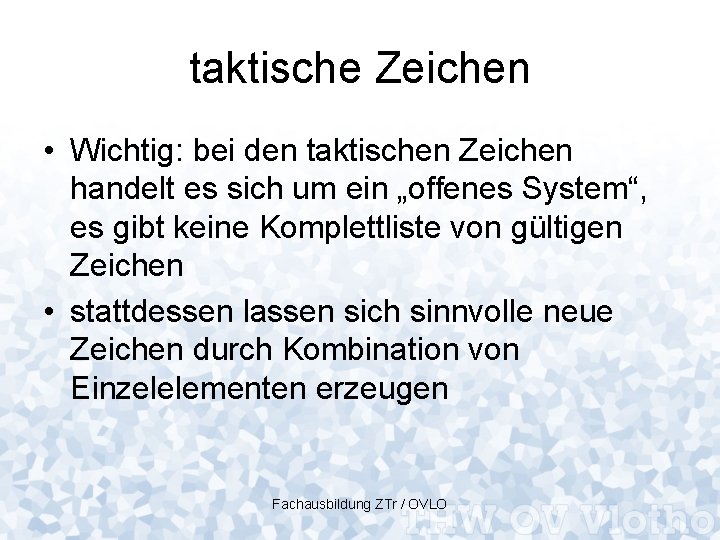

taktische Zeichen • Wichtig: bei den taktischen Zeichen handelt es sich um ein „offenes System“, es gibt keine Komplettliste von gültigen Zeichen • stattdessen lassen sich sinnvolle neue Zeichen durch Kombination von Einzelelementen erzeugen Fachausbildung ZTr / OVLO

Farben • • blau: THW rot: Feuerwehr grün: Polizei weiß: Hilfsorganisationen • gelb: Einrichtungen der Führung • orange: sonstige Einrichtungen • Schrift: schwarz/weiß Fachausbildung ZTr / OVLO

Grundzeichen Fachausbildung ZTr / OVLO

Taktische Formation • • Einheiten/Verbände Rechteck Zugehörigkeit (Farbe) Größenordnung – Trupp (1 Punkt) – Gruppe (2 Punkte) – Zug (3 Punkte) Fachausbildung ZTr / OVLO

Taktische Formation • Fachaufgabe/Typ • beim THW durch Abkürzungen • sonst durch Zusatzzeichen – – Führung Logistik Löschen Sanitätswesen Fachausbildung ZTr / OVLO

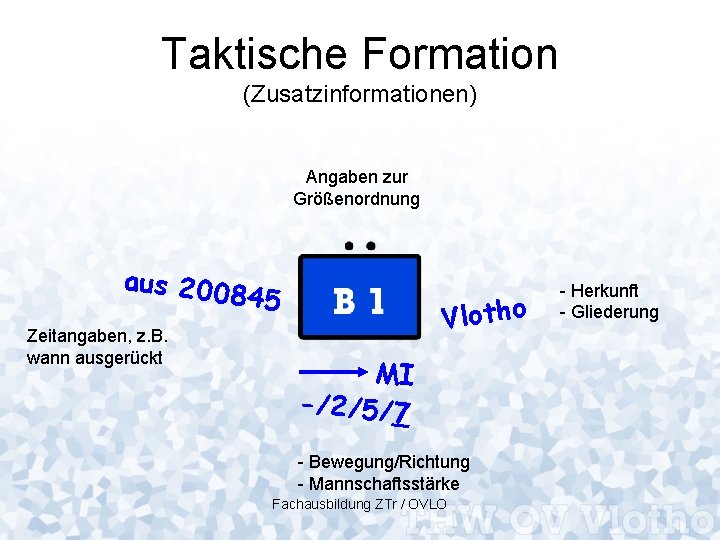

Taktische Formation (Zusatzinformationen) Angaben zur Größenordnung aus 200 845 Zeitangaben, z. B. wann ausgerückt Vlotho MI -/2/5/7 - Bewegung/Richtung - Mannschaftsstärke Fachausbildung ZTr / OVLO - Herkunft - Gliederung

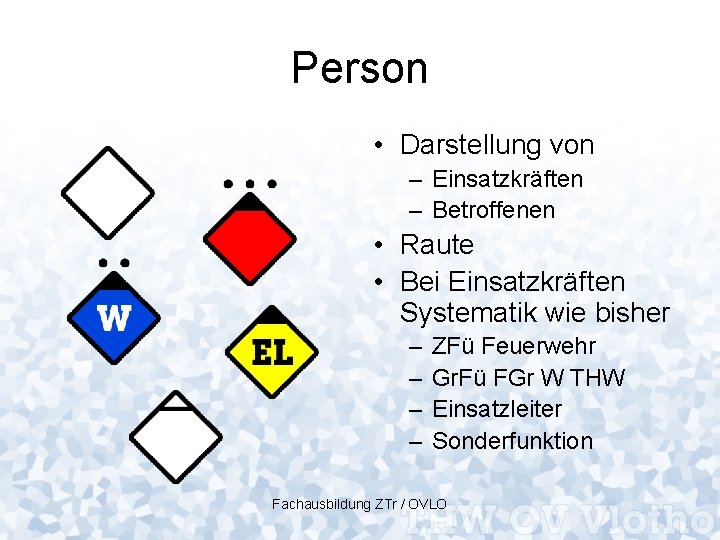

Person • Darstellung von – Einsatzkräften – Betroffenen • Raute • Bei Einsatzkräften Systematik wie bisher – – ZFü Feuerwehr Gr. Fü FGr W THW Einsatzleiter Sonderfunktion Fachausbildung ZTr / OVLO

Betroffene • Zum Beispiel – – – verletzt tot vermisst verschüttet gerettet • auch in Kombination möglich Fachausbildung ZTr / OVLO

Betroffene (Zusatzinformationen) ? 5 6 Anzahl, mit Angabe ob Vermutung („? “) oder gesicherte Erkenntnis (1) (2) Transport: noch zu transportieren (1) oder bereits transportiert (2) Fachausbildung ZTr / OVLO

Maßnahmen • Darstellung von Tätigkeiten/Aufträgen • Dreieck, Spitze oben • Beispiele: – – Erkunden, Beobachten Beleuchten Bergen Räumen Fachausbildung ZTr / OVLO

Stelle • Darstellung von Einrichtungen/Plätzen • Kreis • Beispiel: – Behandlungsplatz – Meldekopf – Bereitstellungsraum Fachausbildung ZTr / OVLO

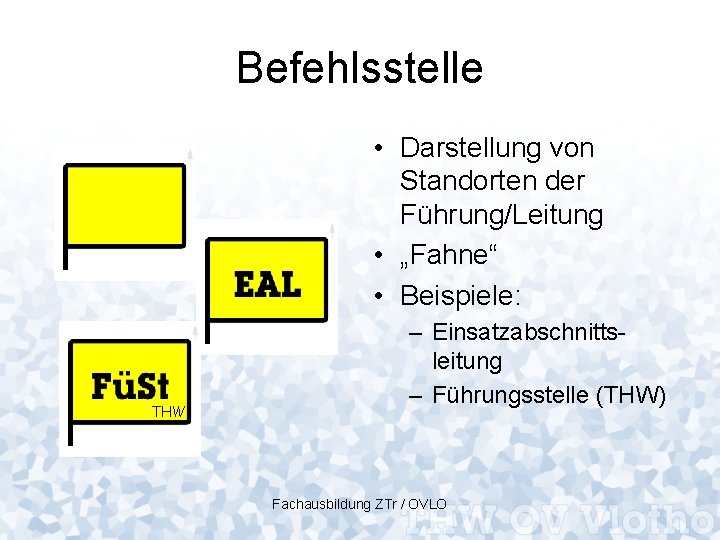

Befehlsstelle • Darstellung von Standorten der Führung/Leitung • „Fahne“ • Beispiele: THW – Einsatzabschnittsleitung – Führungsstelle (THW) Fachausbildung ZTr / OVLO

Gefahren ? ! • Darstellung von Gefährdungen an der Einsatzstelle • Dreieck, rot, Spitze unten • Ergänzt durch: GS E x A Ö … – „!“: akut – „? “: vermutet – Art der Gefährdung Fachausbildung ZTr / OVLO

Schäden • Straßen/Wege • Gebäude • Feuer Fachausbildung ZTr / OVLO

Beispiele Fachausbildung ZTr / OVLO

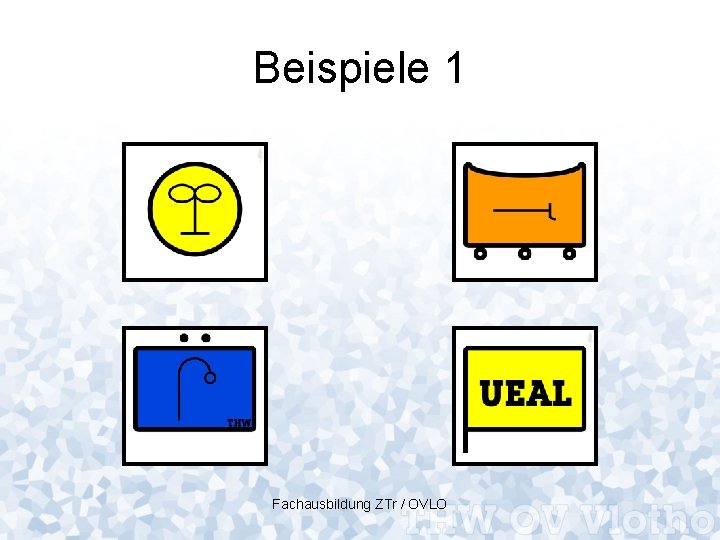

Beispiele 1 Fachausbildung ZTr / OVLO

Beispiele 2 Fachausbildung ZTr / OVLO

noch Fragen? Fachausbildung ZTr / OVLO

Quellen • Verkehrszeichen: http: //de. wikipedia. org/wiki/Bildtafel_der_Verkehrszeiche n_in_Deutschland („Dieses Werk gilt gemäß dem deutschen Urheberrecht als gemeinfrei, weil es Teil der Statute, Verordnung oder ein gesetzlicher Erlass (Amtliches Werk) ist, das durch eine deutsche Reichs-, Bundes- oder Landesbehörde bzw. durch ein deutsches Reichs-, Bundes- oder Landesgericht veröffentlicht wurde (§ 5 Abs. 1 Urh. G). “) • Taktische Zeichen: http: //www. thw-vlotho. de/download/ (selbst erstellt auf Grundlage von THW DV 1 -102 und Anlagen. ) Fachausbildung ZTr / OVLO
