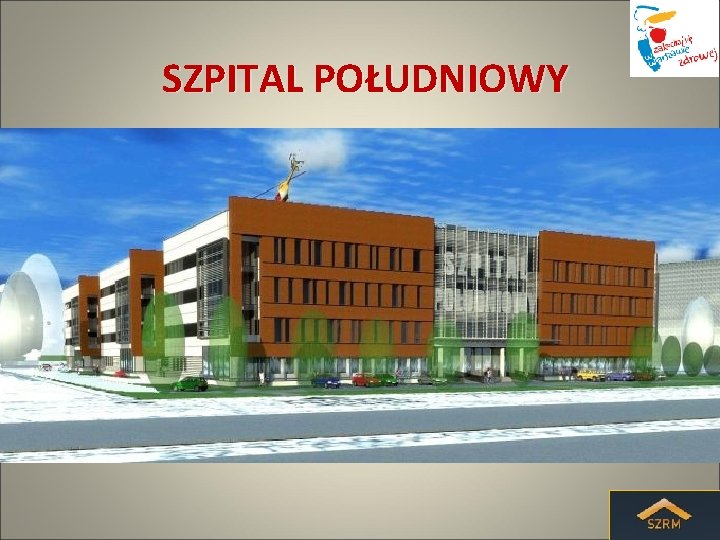

SZPITAL POŁUDNIOWY
Szpital Południowy zlokalizowany jest w dzielnicy Ursynów w sąsiedztwie dwóch obiektów służby zdrowia: Centrum Onkologii oraz Instytutu Hematologii i Transfuzjologii u zbiegu ulic rtm. Witolda Pileckiego i Indiry Gandhi na działce będącej własnością m. st. Warszawy Powierzchnia działki w granicach opracowania wynosi 17 230 m 2. Projektowany Szpital Południowy z 309 łóżkami będzie pełnił zadanie szpitala miejskiego dla: Ursynowa, Wilanowa oraz powiatu piaseczyńskiego.

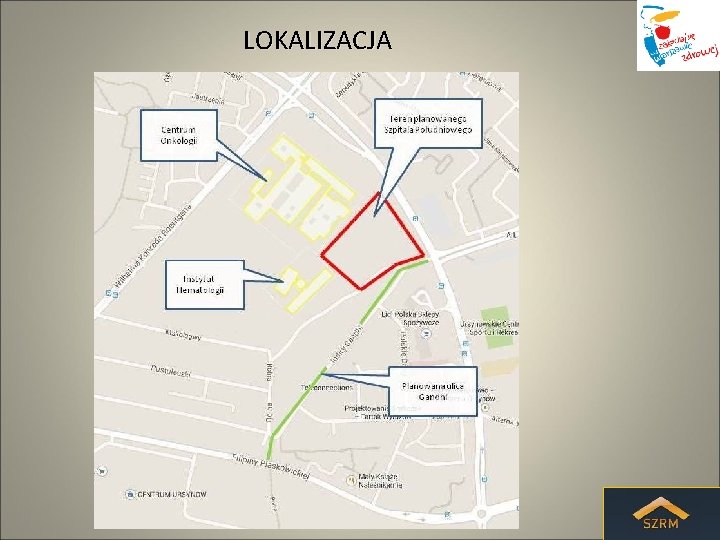

LOKALIZACJA
Układ przestrzenny szpitala stanowią trzy budynki: A, B, C. Obiekt składa się z 5 kondygnacji naziemnych, w tym kondygnacji technicznej, lądowiska dla śmigłowców sanitarnych, i 2 kondygnacji podziemnych.
Na dachu budynku A zlokalizowane jest lądowisko helikopterów przystosowane dla śmigłowców Lotniczego Pogotowia Ratunkowego
PARKINGI Wjazd i wyjazd z podziemnego parkingu znajduje się od strony wjazdowej z ul. Pileckiego zaś wyjazd od strony ul. Indiry Gandhi. Niezależny wjazd i wyjazd posiada również Szpitalny Oddział Ratunkowy. Zaprojektowanych zostało 400 miejsc postojowych 38 stanowisk na parkingu naziemnym i 362 stanowiska na parkingu podziemnym
Poziom – 2 – Parking i pomieszczenia techniczne Poziom – 1 – Parking i pomieszczenia techniczne Parter: – przychodnia szpitalna z poradniami: ü Chirurgiczna (2 gabinety badań i 2 pokoje zabiegowe)) ü Ortopedyczna (2 gabinety badań, 1 pok. Opatrunków gipsowych) ü Kardiologiczna (3 pokoje badań) ü Ginekologiczno-Położnicza (3 gabinety badań) ü Psychologiczna (1 gabinet badań) ü Urologii i Nefrologii (1 gabinet badań) ü Diabetologiczna (1 gabinet badań) ü Gastroenterologiczna (1 gabinet badań) ü Dermatologiczno-wenerologiczna (1 gabinet badań) – Izba przyjęć – Wejście główne 1 piętro: – Laboratorium analityczne – Dział rehabilitacji /kinezyterapia, hydroterapia, fizykoterapia/ 2 piętro: – Oddział Ginekologii /21 łóżek/ - Oddział Położniczy /15 ł. położniczych + 13 ł. noworodkowych/ - Odcinek Neonatologii /6 łóżeczek/ - Blok porodowy /1 łóżko/ 3 piętro: – Oddział Chirurgii Ogólnej /51 łóżek/ 4 piętro: – Pomieszczenia techniczne – Lądowisko helikopterów. Budynek A Wejście główne od ul. Pileckiego.

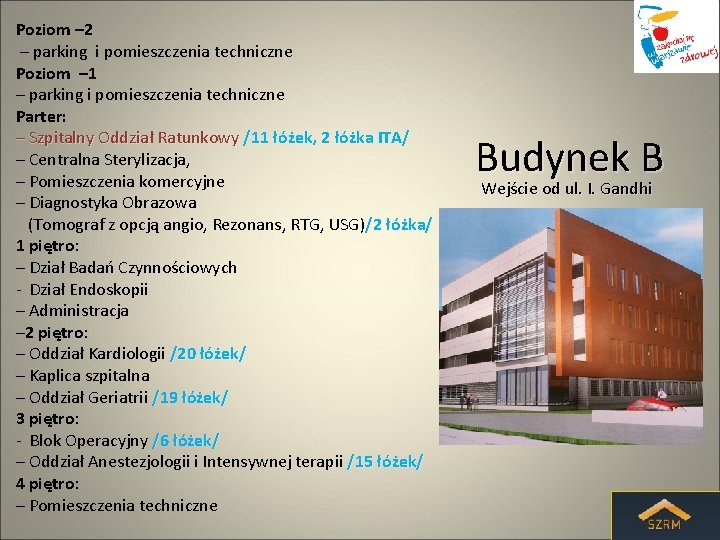

Poziom – 2 – parking i pomieszczenia techniczne Poziom – 1 – parking i pomieszczenia techniczne Parter: – Szpitalny Oddział Ratunkowy /11 łóżek, 2 łóżka ITA/ – Centralna Sterylizacja, – Pomieszczenia komercyjne – Diagnostyka Obrazowa (Tomograf z opcją angio, Rezonans, RTG, USG)/2 łóżka/ 1 piętro: – Dział Badań Czynnościowych - Dział Endoskopii – Administracja – 2 piętro: – Oddział Kardiologii /20 łóżek/ – Kaplica szpitalna – Oddział Geriatrii /19 łóżek/ 3 piętro: - Blok Operacyjny /6 łóżek/ – Oddział Anestezjologii i Intensywnej terapii /15 łóżek/ 4 piętro: – Pomieszczenia techniczne Budynek B Wejście od ul. I. Gandhi

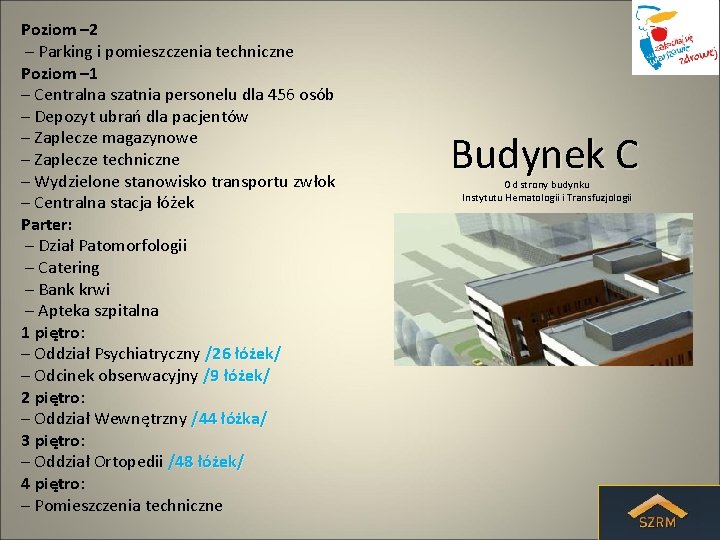

Poziom – 2 – Parking i pomieszczenia techniczne Poziom – 1 – Centralna szatnia personelu dla 456 osób – Depozyt ubrań dla pacjentów – Zaplecze magazynowe – Zaplecze techniczne – Wydzielone stanowisko transportu zwłok – Centralna stacja łóżek Parter: – Dział Patomorfologii – Catering – Bank krwi – Apteka szpitalna 1 piętro: – Oddział Psychiatryczny /26 łóżek/ – Odcinek obserwacyjny /9 łóżek/ 2 piętro: – Oddział Wewnętrzny /44 łóżka/ 3 piętro: – Oddział Ortopedii /48 łóżek/ 4 piętro: – Pomieszczenia techniczne Budynek C Od strony budynku Instytutu Hematologii i Transfuzjologii
PRZYCHODNIA W skład przychodni wchodzą następujące poradnie: - Poradnia Chirurgiczna – 2 gabinety badań i 2 pokoje zabiegowe. - Poradnia Ortopedyczna – 2 gabinety badań, 1 pokój opatrunków gipsowych - Poradnia Kardiologiczna – 3 pokoje badań - Poradnia Ginekologiczno-Położnicza – 3 gabinety badań - Poradnia Psychologiczna – 1 gabinet badań - Poradnia Urologii i Nefrologii – 1 gabinet badań - Poradnia diabetologiczna – 1 gabinet badań - Poradnia gastroenterologiczna – 1 gabinet badań - Poradnia dermatologiczno-wenerologiczna – 1 gabinet badań
APTEKA Pomieszczenia apteki zajmują powierzchnie w budynku C, podzielono je na strefy obsługujące poszczególne funkcje: - strefa przyjęć towaru, - strefa recepturowa, przygotowywania leków, - strefa ekspedycji, - strefa magazynowa, - strefa biurowa. MAGAZYN KRWI Dział banku krwi będzie pełnił funkcję wyłącznie magazynową na potrzeby całości szpitala. Krew oraz materiał krwiopochodny będzie przechowywany w pomieszczeniu magazynu w specjalnych chłodniach. Z pomieszczenia wydawania będzie transportowany do poszczególnych działów. Materiał pochodzący ze zwrotów będzie przechowywany w osobnym pomieszczeniu.
PATOMORFOLOGIA W oddziale zaprojektowano 4 odcinki wydzielone od pozostałych: § sekcyjny, § laboratoryjny, § odbiór zwłok, § pomieszczenia ogólne. Zaprojektowano 5 pracowni laboratoryjnych: § pracownia formalinowa, § pracownia cytologiczna, § pracownia mikroskopowa, § pracownia obróbki preparatów histologicznych § pracownia technik specjalnych § oraz niezbędne pomieszczenia pomocnicze. ODDZIAŁ PSYCHIATRYCZNY Oddział Psychiatrii zaprojektowano dla 35 pacjentów w tym 26 pacjentów hospitalizowanych. Pokoje łóżkowe zaprojektowano jako 2 -osobowe, 1 - osobowe. W zależności od stanu psychicznego w jakim znajduje się pacjent jest kierowany do odpowiedniego pokoju. Na oddziale znajduje się pokój- separatka do izolowania pacjentów niebezpiecznych.

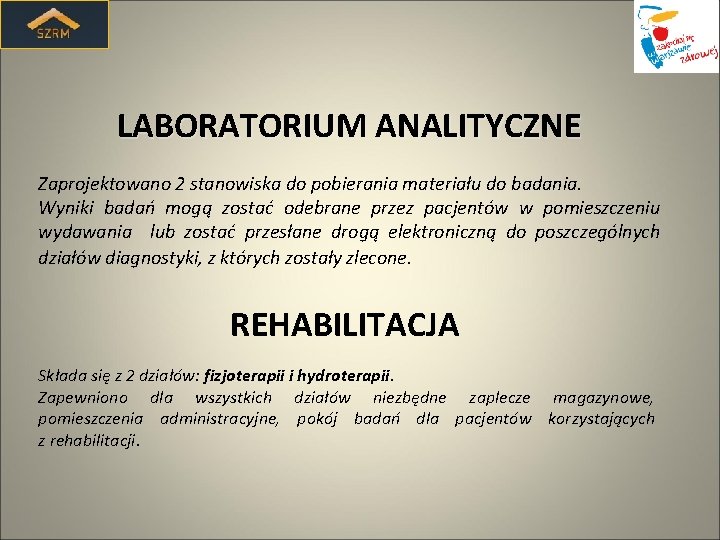

LABORATORIUM ANALITYCZNE Zaprojektowano 2 stanowiska do pobierania materiału do badania. Wyniki badań mogą zostać odebrane przez pacjentów w pomieszczeniu wydawania lub zostać przesłane drogą elektroniczną do poszczególnych działów diagnostyki, z których zostały zlecone. REHABILITACJA Składa się z 2 działów: fizjoterapii i hydroterapii. Zapewniono dla wszystkich działów niezbędne zaplecze magazynowe, pomieszczenia administracyjne, pokój badań dla pacjentów korzystających z rehabilitacji.
DIAGNOSTYKA OBRAZOWA W skład zespołu wchodzą: pracownia diagnostyki tomografu, 2 gabinety badań USG, 2 pracownie zdjęć RTG, pracownia tomografu, pracownia rezonansu magnetycznego oraz sala poznieczuleniowa. DZIAŁ BADAŃ CZYNNOŚCIOWYCH Zespół Pracowni Badań Czynnościowych obejmować będzie badania kardiologiczne i badania czynnościowe układu oddechowego oraz układu mięśniowego i neurologicznego, W skład działu wchodzą pomieszczenia diagnostyczne: pokój prób wysiłkowych i EKG, pokój kontroli rozruszników serca, pokój EEG, pokój EMG, pokój badań czynności układu oddechowego.
DZIAŁ ADMINISTRACYJNY Pomieszczenia administracyjne tworzą wydzieloną strefę na pierwszym piętrze w budynku B. Zaprojektowano gabinety dla dyrekcji szpitala oraz pracowników administracyjnych, salę konferencyjną, pomieszczenia sanitarne i socjalne dla pracowników oraz zaplecze magazynowe. ZESPÓŁ PRACOWNII ENDOSKOPOWYCH Zespół pracowni endoskopowych umożliwia wykonanie szeregu badań diagnostycznych przy zastosowaniu giętkich wzierników zaopatrzonych w światłowód i kamerę. Pracownia wykonuje badania niezbędne dla rozpoznania schorzeń przewodu pokarmowego takie jak badanie żołądka, przełyku i dwunastnicy, duodenoskopia (tylko badanie dwunastnicy), rektoskopia, kolonoskopia, ECPW (endoskopia dróg żółciowych). Podczas badań diagnostycznych możliwe jest pobieranie wycinków do dalszych badań i wykonywanie zabiegów usunięcia polipów, stanów przednowotworowych, zaopatrywanie krwawień, udrażnianie dróg żołciowych i trzustkowych z umieszczeniem protezy usprawniającej funkcję narządu. Wziernikowanie nadto umożliwia rozszerzanie zarówno górnego, jak i dolnego odcinka przewodu pokarmowego spowodowanego zwężeniami zapalnymi bądź nowotworowymi.
ODDZIAŁY ŁÓŻKOWE 1 PIĘTRO Oddział Psychiatryczny 2 PIĘTRO Oddział Wewnętrzny Oddział Kardiologii Oddział Położniczy Odcinek Neonatologii Oddział Ginekologii Oddział Geriatrii 3 PIĘTRO Oddział Ortopedii Oddział Chirurgii 35 ł. 44 ł. 20 ł. 28 ł. 6 ł. 21 ł. 19 ł. 48 ł. 51 ł.
ILOŚĆ ŁÓŻEK NA POSZCZEGÓLNYCH ODDZIAŁACH Lp 1 2 3 4 Lokalizacja PARTER SOR 1 PIĘTRO Oddział psychiatryczny 2 PIĘTRO Oddział Wewnętrzny Oddział Kardiologii Blok Porodowy Oddział Położniczy Odcinek Neonatologii Oddział Ginekologii Oddział Geriatrii 3 PIĘTRO Oddział Ortopedii Oddział Intensywnej Terapii i Anestezjologii Oddział Chirurgii Blok Operacyjny Ogółem Ilość łóżek 11 ł. 2 ł. ITA 35 ł. 44 ł. 20 ł. 1 ł. 28 ł. 6 ł. 21 ł. 19 ł. 48 ł. 15 ł. 51 ł. 6 ł. 309 łóżek
BLOK PORODOWY Program użytkowy Traktu Porodowego przewiduje: 2 sale porodowe 1 - stanowiskowe dla porodów rodzinnych oraz salę cesarskich cięć. Wszystkie sale porodowe mają bezpośredni dostęp do węzła sanitarnego, z którego rodząca może korzystać w czasie akcji porodowej oraz pokoju dla osoby towarzyszącej. Sale porodowe zostaną wyposażone w fotele do rodzenia wraz z niezbędnym sprzętem oraz w sprzęt umożliwiający pierwszą pielęgnację noworodka lub resuscytację. ODCINEK NEONATOLOGII Odcinek Neonatologii zaprojektowano dla 6 małych pacjentów. Zaprojektowano pokoje łóżkowe 1 -łóżkowe i 2 -łóżkowe z wydzielonymi posterunkami pielęgniarskimi i śluzami wejściowymi oraz miejscem do pielęgnacji noworodka.
BLOK OPERACYJNY Blok Operacyjny zlokalizowany został na 3 piętrze w budynku B. Blok tworzą 3 pełnowymiarowe sale operacyjne o wysokim standardzie, z pełnym zapleczem. ODDZIAŁ ANESTEZJOLOGII I INTENSYWNEJ TERAPII Oddział Anestezjologii i Intensywnej Terapii przewidziany jest do leczenia chorych w bezpośrednim stanie zagrożenia zdrowia i życia. Pacjenci kierowani są bez zbędnej zwłoki ze wszystkich oddziałów szpitala. Wyposażenie w leki, sprzęt medyczny najnowszej generacji oraz ciągły nadzór lekarski i pielęgniarski wysoko wykwalifikowanej kadry medycznej stwarza szanse ciężko chorym na powrót do zdrowia. Oddział składa się z 11 stanowisk intensywnej terapii z wielofunkcyjnym łóżkiem, respiratorem do wentylacji mechanicznej, urządzeniami do stałego monitorowania czynności życiowych i sztuczną nerką oraz 4 łóżek poznieczuleniowych dla chorych po rozległych zabiegach operacyjnych. Oddział pozostaje w ciagłej gotowości przez 24 godziny do udzielania świadczeń.
CENTRALNA STACJA ŁÓŻEK Stacja łóżek odpowiedzialna jest za to, aby pacjent przyjmowany do szpitala otrzymał łóżko sprawne, bezpieczne, odpowiednie do wzrostu i specyfiki choroby. SZATNIE PERSONELU Szatnie zaprojektowano jako wydzielone pomieszczenia dla grup pracowników o określonej liczbie osób. MAGAZYN ODPADKÓW MEDYCZNYCH znajduje się na poziomie parteru w budynku B. Posiada niezależne wyjście na zewnątrz do odbioru odpadków medycznych przez wyspecjalizowaną firmę, która zajmuje się utylizacją.

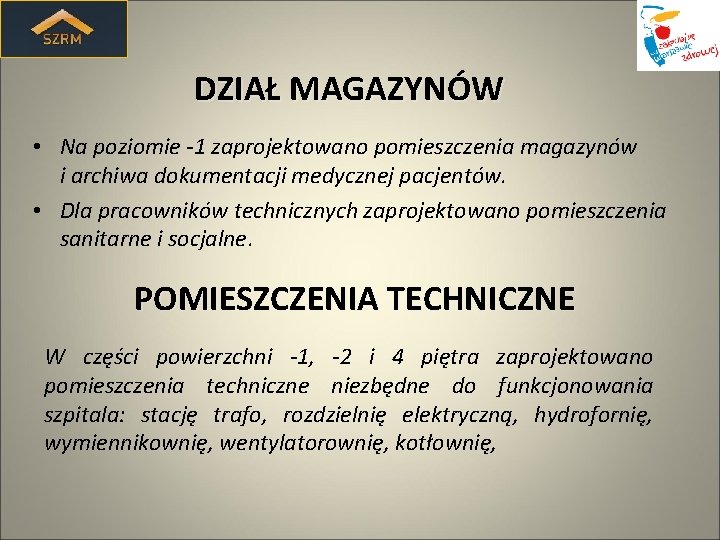

DZIAŁ MAGAZYNÓW • Na poziomie -1 zaprojektowano pomieszczenia magazynów i archiwa dokumentacji medycznej pacjentów. • Dla pracowników technicznych zaprojektowano pomieszczenia sanitarne i socjalne. POMIESZCZENIA TECHNICZNE W części powierzchni -1, -2 i 4 piętra zaprojektowano pomieszczenia techniczne niezbędne do funkcjonowania szpitala: stację trafo, rozdzielnię elektryczną, hydrofornię, wymiennikownię, wentylatorownię, kotłownię,

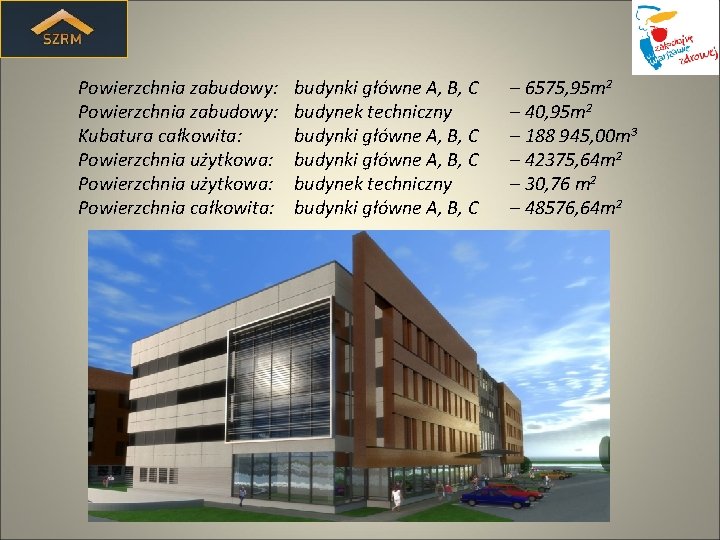

Powierzchnia zabudowy: Kubatura całkowita: Powierzchnia użytkowa: Powierzchnia całkowita: budynki główne A, B, C budynek techniczny budynki główne A, B, C – 6575, 95 m 2 – 40, 95 m 2 – 188 945, 00 m 3 – 42375, 64 m 2 – 30, 76 m 2 – 48576, 64 m 2
DOSTEPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH W projekcie uwzględniono wszelkie udogodnienia i standardy określone w obowiązujących przepisach dotyczących użytkowania obiektów przez osoby niepełnosprawne. Ukształtowanie terenu i strefy wejściowej, wydzielone miejsca postojowe, bezkolizyjne trakty komunikacyjne i komunikacja pionowa – przystosowane będą dla osób niepełnosprawnych.
