Számítógépes képmegjelenítők Készítette: Gonda Attila QNVC 5 C

Képmegjelenítők típusai n n n n Katódsugárcsöves (CRT) LCD kijelzők Plazma kijelző Projektorok Érintőképernyők 3 D-s képmegjelenítők Holografikus kijelzők

CRT működési elv

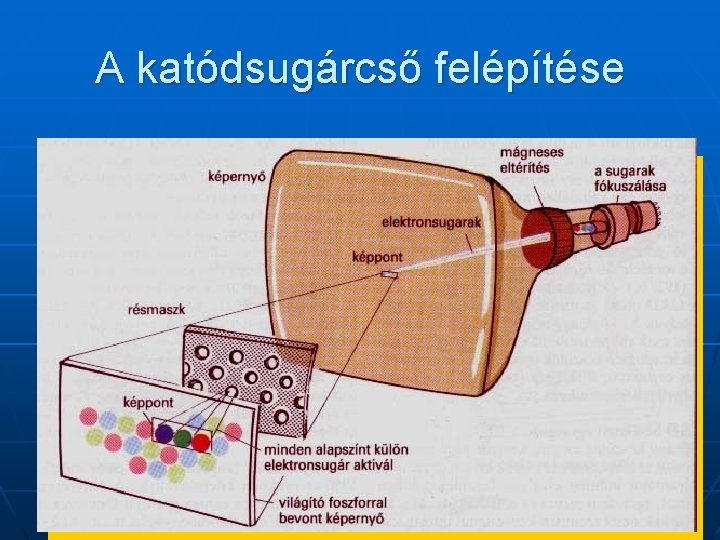

A katódsugárcső felépítése

CRT monitorok paraméterei n n Képátló: 9”-21” Képfrissítési frekvencia: másodpercenként előállított képfrissítések száma pl. 75 Hz Színmélység (egyidejűleg megjelenített színek száma) Felbontás

CRT monitortípusok felbontása

LCD monitorok n Két üveglap között vékony folyadékkristály réteg található. A folyadékkristály olyan anyag, amelynek molekulái az elektromos tér hatására elfordulnak. Ráadásul a folyadékkristály nem minden irányban engedi át egyformán a fényt. Ha tehát olyan alakú elektromos teret hozunk létre az üveglapok között, mint a megjeleníteni kívánt karakterek és rajzok, akkor ott a folyadékkristály molekulái elfordulnak, és nem engedik át a fényt: a kijelző elsötétül. Így működik még például a számológépek, vagy kvarcórák kijelzője is.

LCD monitor működése Csavart nematikus folyadékkristályos cella külsõ elektromos feszültség nélkül, a. ) ábra, és elektromos feszültséget kapcsolva a cellára, b. ) ábra.

LCD monitor működése n Egyes kristályok képesek megváltoztatni a rajtuk áthaladó fény polarizációját, melynek mértéke a rájuk kapcsolt feszültséggel szabályozható. A kristályokra kapcsolt feszültségről egy-egy tranzisztor gondoskodik (TFT – Thin Film Transistor), így ők ketten együtt alkotják a kijelző paneljának egy elemi részét.

LCD monitorok n Egy átlag 17 colos LCD felbontása 1280 x 1024. Ez több mint 1. 3 millió pixel. Hozzávéve, hogy minden pixel 3 -3 szubpixelből (al-pixel) áll, ez majdnem 4 millió szub-pixel.

LCD monitor működési elve A folyadékkristályok nem bocsájtanak ki saját fényt, csak átengedik azt, ezért háttérvilágítás szükséges (fénycső, LED)

LCD monitor paraméterei n n n n Válaszidő (Response time): 5 ms Kontraszt arány (Contrast) 50000: 1 Fényerő (Brightness) 250 cd/m 2 Színmélység (Color Depth) 16, 2 M Betekintési szög (Viewing Angle) 160/140 Felbontás (Resolution) 1280 x 1024 Képarány (Aspect Ratio) 4: 3, 5: 4, 16: 10

Plazma technológia Plazma TV monitorként való alkalmazása nem jellemző Foszforlag – utánhúzás Beégésveszély, ghosting 37” – 94 cm képátlótól gyártják

Projektorok n n DLP projektor: működésének kulcsa egy félvezető chip, amely több millió apró tükör mozgatásával éri el a megfelelő színélményt. Mivel a DLP teljes egészében digitális technológia, ezért teljes egészében kiküszöböli a kép torzulását és kristálytiszta képet biztosít. Hátránya főleg a régebbi eszközök esetében, hogy hosszabb ideig nézve az általa vetített képet egy idő után szemfájást okozhat a színtárcsa állandó mozgása miatt. (Szaggatott kép-stroboszkóp hatás) LCD projektor: Az LCD egy újabb technológia a projektorok területén. Élesebb, színgazdagabb képek vetítésére alkalmas, mint a DLP projektorok, mindezt a szemet fárasztó technológia nélkül.

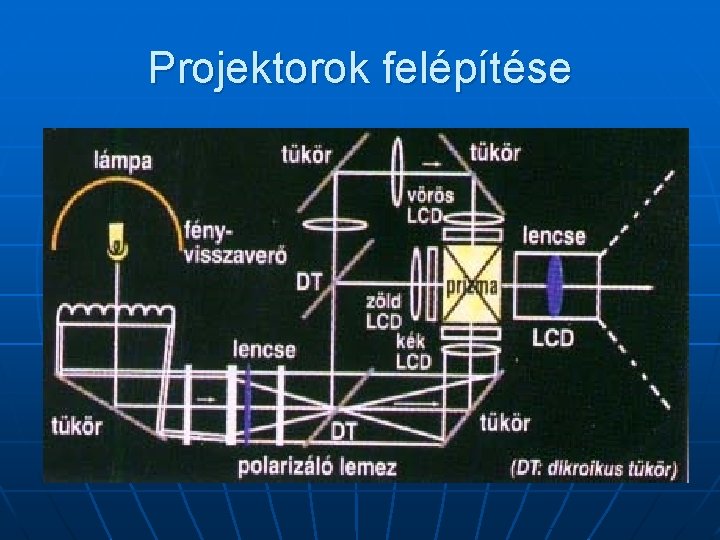

Projektorok felépítése

Érintő képernyő n n n 1971. Dr. Samuel C. Hurst „elektronikus érintés” (ATM kijelző) 1983. Az első érintőképernyős számítógép képernyő a HP újítása volt: HP-150. Egy 9”-es képernyőt infravörös érzékelőkkel vettek körül, ami bármilyen nem átlátszó tárgy helyzetét letapogatta a képernyő előtt. A nagy érintős számítógép monitornak lemoshatónak, mechanikailag ellenállónak, karcállónak kell lennie ( i. Frame). Működési elv: Az egész berendezés egy acél keretből, és abban egy vastag üveglapból áll. A keret infravörös sugarakat bocsájt ki, és érzékel. Ez a hálózat érzékeli, ha egy emberi ujj az üveghez ér. A keret valamilyen porton keresztül kapcsolódik a géphez, ahol az általa küldött jelet feldolgozzák, majd egy program válaszol az érintésre. Mivel ezeket nagy forgalmú helyeken is használják, alapvető higiéniai követelmény a könnyű és alapos tisztíthatóság. Előnye még, hogy tartós, leggyengébb alkatrésze az üveglap, de törés esetén a javítás olcsó. Megoldható egyszerre több érintés érzékelése is (multitouch). Hátránya, hogy a külső fényforrások zavarhatják a működést. Mivel azonban ezek a készülékek általában hosszú ideig azonos helyen működnek, a készülék kalibrálható a helyi fényviszonyokhoz. (ATM, információs totem)

Érintő képernyő n n n A másik megoldásnak kicsinek, vékonynak, lehetőleg még hajlíthatónak, vagy átlátszónak is kell lennie, a speciális igényektől függően. Arezisztív érintőképernyőnél egy vezető és egy szigetelő felület közé vezetnek áramot. Amikor a felhasználó megérinti, akkor az áram megszakad, és ezt érzékeli az elektronika. Az ilyen érintőképernyők általában ceruzával működnek jól, bár ujjal megnyomva is reagálnak. A kapacitív érintőképernyőnél elektromos töltést halmoznak fel a felületen. Amikor a felhasználó megérinti, ez a töltés rajta keresztül távozik (itt rendkívül kis feszültségről van szó, tehát az áramütés veszélye kizárt). A feszültségingadozást érzékeli az elektronika, az intenzitásból megállapítja a koordinátákat, és továbbítja azokat a számítógépnek. Az ilyen érintőképernyőket csupasz ujjunkkal használjuk, ceruzára nem reagál (így működik pl. az Iphone).

Érintő képernyő n felületi hullám technológia úgy működik, mint egy szonár. A képpont belsejében van egy (hang) adó és egy vevő. Ha megérintjük a képpontot, nem jut el a hanghullám a vevőhöz. De a felületi hullám technológiánál már létezik infra és rádiófrekvenciás megoldás is, ahol az érintőképernyő keretébe építenek infra vagy rádióhullám forrást és az előbbinél a fényvisszaverődés , az utóbbinál pedig az interferencia segítségével határózódik meg az érintés pontos helye.

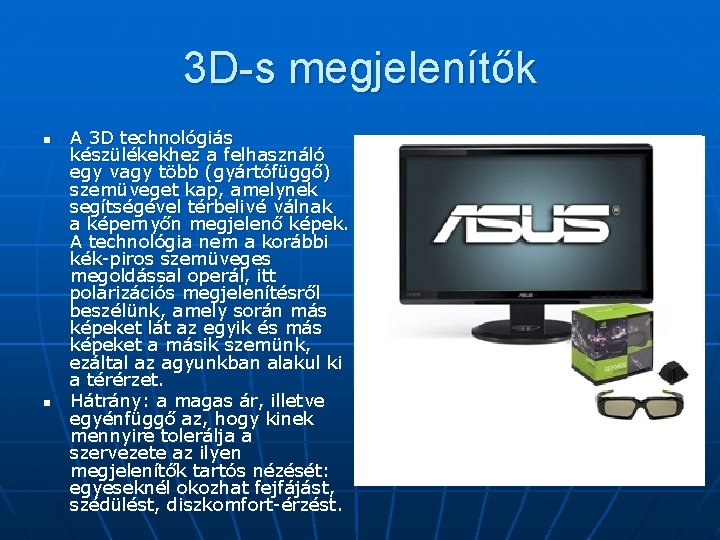

3 D-s megjelenítők n n A 3 D technológiás készülékekhez a felhasználó egy vagy több (gyártófüggő) szemüveget kap, amelynek segítségével térbelivé válnak a képernyőn megjelenő képek. A technológia nem a korábbi kék-piros szemüveges megoldással operál, itt polarizációs megjelenítésről beszélünk, amely során más képeket lát az egyik és más képeket a másik szemünk, ezáltal az agyunkban alakul ki a térérzet. Hátrány: a magas ár, illetve egyénfüggő az, hogy kinek mennyire tolerálja a szervezete az ilyen megjelenítők tartós nézését: egyeseknél okozhat fejfájást, szédülést, diszkomfort-érzést.

A jövő: Valódi 3 D-s megjelenítők SHARP Ships 3 D speciális szemüveg nélkül is 3 D-s képélményt nyújtó monitor 15”-os képátló 1024 x 768 felbontás Két LCD kijelző panelt helyeznek egymásra: az első jeleníti meg a képet, a hátsó - oszlopokra bontva a képet - eltérő képinformációt küld a bal és a jobb szemnek Mindkét szemnek egyenként 512 x 768 felbontás „jut” Jövő: Holografikus kijelzők? ? ?
