Számítógépes hálózatok Készítette: Horváth Tünde
Több számítógép kapcsolatok el 1. számítógép itel v t á t ada it átv at d a 2. számítógép kapcsolat CÉLJA adatátvitel Számítógépes hálózatok
1. Hálózat fogalma Egymással összekötött számítógépek. Számítógépek, amelyek összeköttetésben állnak egymással. A hálózat számítógépei különbözhetnek egymástól.
2. Előnyök: • Háttértár megosztás • Nyomtató megosztás • Internet megosztás • Alkalmazás megosztás

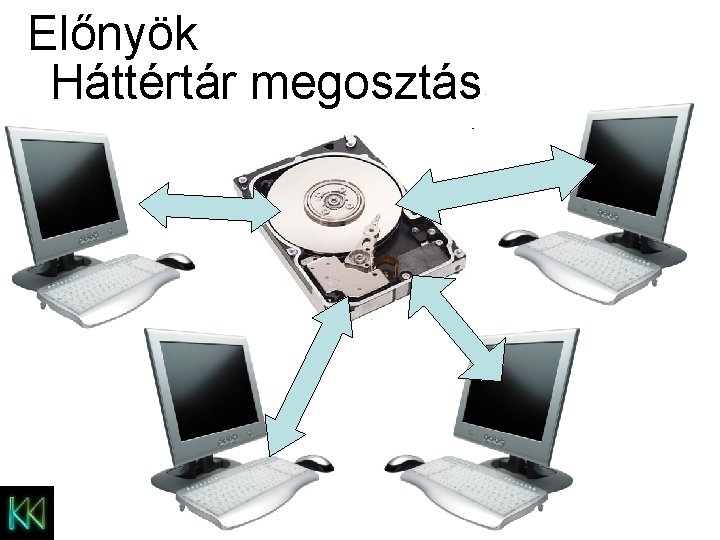

Előnyök Háttértár megosztás
Előnyök Nyomtató megosztás
Előnyök Internet megosztás MODEM
Előnyök Alkalmazás megosztás (programok)
3. Hátrányok Adatbiztonság kérdése • Vírusok • Hackerek • Rosszul beállított hálózat támadható
Kérdések Mi a számítógépes hálózat? Egymással összekötött számítógépek. Mi a számítógépes hálózatok előnye? Háttértár, nyomtató, internet, alkalmazás megosztása. Mi a számítógépes hálózatok hátránya? Adatbiztonság: vírusok, hackerek, rosszul beállított hálózat támadható.
4. Hálózatok csoportosítása A. ) Kiterjedés szerint (méret szerint) B. ) Topológia szerint (összekötések lehetősége szerint - alaprajz) C. ) Hierarchia alapján (szereplők elhelyezkedése szerint) D. ) Közvetítőközeg szerint (mi az összekötő) E. ) A hálózat nyilvánossága szerint (hozzáférhetőség)
A. ) Kiterjedés (méret) szerint • LAN (Local Area Network) - helyi (lokális) hálózat lehet egy irodában, egy épületben, egy intézmény különböző épületeiben (peer to peer hálózat is) • MAN (Metropolitan Area Network) - nagyvárosi hálózat egy városra vagy egy régióra (kistérség) kiterjedő hálózat • WAN (Wide Area Network) - nagy kiterjedésű hálózat a távolsági hálózat országot, földrészt fedhet le • GAN (Global Area Network) – világhálózat az egész világra kiterjedő, a teljes Földet behálózó, világméretű hálózat – pl. : internet Forrása: http: //www. pnydegger. ch/schulprojekt/netzwerk/karten 1. htm (2005. december 28. )
Kiterjedés szerint LAN (Local Area Network) Helyi hálózat Például: • munkahely • iskola Kiépítése: Épületen belül Telken belül
Kiterjedés szerint MAN (Metropolitan Area Network) – Nagyvárosi hálózat Kiépítése: Épületek között Telkek között Városrészek között
Kiterjedés szerint WAN (Wide Area Network Nagykiterjedésű hálózat): MAN-nál nagyobb Országokat, földrészeket köt össze. Kiépítése: Országok között Földrészek között
Kiterjedés szerint GAN (Global Area Network) – világhálózat az egész világra kiterjedő, a teljes Földet behálózó, világméretű hálózat pl. : internet Linkek: Képek az internetről: Transzatlanti optikai kábelek Hálózat bővítése: Hírek az internetről Érdekességek a transzatlanti kábelekről Az optikai szál és működése
4. Hálózatok csoportosítása A. ) Kiterjedés szerint (LAN, MAN, WAN, GAN) B. ) Topológia szerint C. ) Hierarchia alapján D. ) Közvetítőközeg szerint E. ) A hálózat nyilvánossága szerint
B. ) Topológia szerint Alaprajzok • • Sín Csillag Gyűrű Vegyes
4. Hálózatok csoportosítása A. ) Kiterjedés szerint (LAN, MAN, WAN, GAN) B. ) Topológia szerint (Sín, Csillag, Gyűrű, Vegyes) C. ) Hierarchia alapján D. ) Közvetítőközeg szerint E. ) A hálózat nyilvánossága szerint
C. ) Hierarchia szerint Peer - to - peer • Egyenrangú hálózat • Egyik pc sem kitűntetett szerepű • Bármelyik felkínálhatja az erőforrásait • Olcsó • Számítógépes erőforrásai korlátozottak
Hálózat változtatása
C. ) Hierarchia szerint Szerver - kliens • Nem egyenrangú hálózat Kitűntetett szerepű, erős hardverű pc a SZERVER Központi helyet foglal el. Speciális szerverprogram fut rajta Kliens gép kapcsolatban áll vele. Drágább mint az egyenrangú hálózat.
C. ) Hierarchia szerint Szerver - kliens • Nem egyenrangú hálózat Kitűntetett szerepű, erős hardverű pc a SZERVER Központi helyet foglal el. Speciális szerverprogram fut rajta Kliens gép kapcsolatban áll vele. Drágább mint az egyenrangú hálózat.
C. ) Hierarchia szerint Szerver - kliens • Nem egyenrangú hálózat A szerver megosztja az erőforrásait a Kitűntetett szerepű, erős hardverű pc a SZERVER Központi helyet foglal el. Speciális szerverprogram fut rajta Kliens gép kapcsolatban áll vele. Drágább mint az egyenrangú hálózat. kliensek között. Kiszolgálja azokat. A kliens gép gyengébb hardverű, gyengébb erőforrásokban, mint a szerver. A kliens gépet használó személynek a rendszergazda biztosít felhasználói jogokat.
A terminál • Terminál: speciális számítógép típus • Csak kliensként üzemel • Gyakran érintőképernyős • Processzor, memória: - csak input/output műveletekre önálló - programvégrehajtásra nem képes önállóan, csak szerveren keresztül! • Pl. pályaudvarokon információ szolgáltatás.

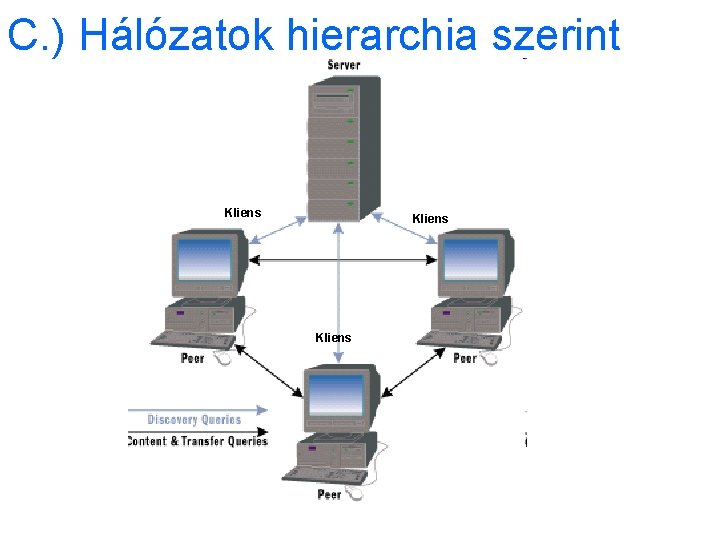

C. ) Hálózatok hierarchia szerint Kliens
4. Hálózatok csoportosítása A. ) Kiterjedés szerint (LAN, MAN, WAN, GAN) B. ) Topológia szerint (Sín, Csillag, Gyűrű, Vegyes) C. ) Hierarchia alapján (egyenrangú peet-to-peer, nem egyenrangú = szerver - kliens) D. ) Közvetítőközeg szerint (vezetékes, vezeték nélküli) E. ) A hálózat nyilvánossága szerint
D. ) Közvetítő közeg szerint adatátviteli közeg • Vezetékes nélküli KÁBEL CSATOLÓ

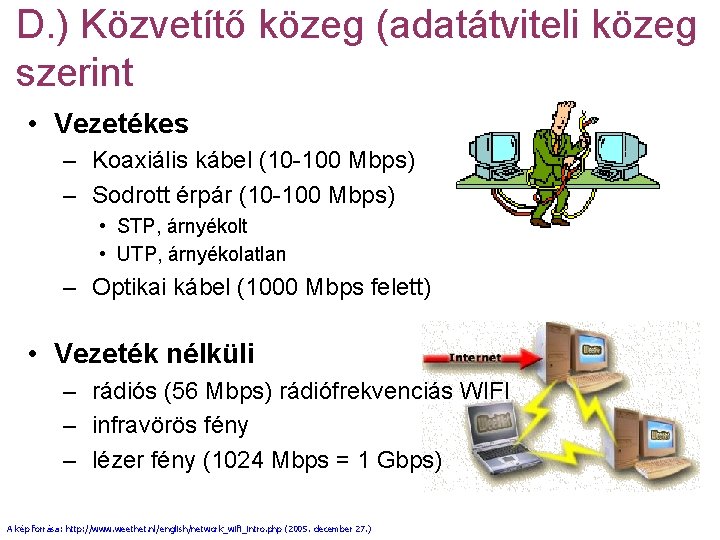

D. ) Közvetítő közeg (adatátviteli közeg szerint • Vezetékes – Koaxiális kábel (10 -100 Mbps) – Sodrott érpár (10 -100 Mbps) • STP, árnyékolt • UTP, árnyékolatlan – Optikai kábel (1000 Mbps felett) • Vezeték nélküli – rádiós (56 Mbps) rádiófrekvenciás WIFI – infravörös fény – lézer fény (1024 Mbps = 1 Gbps) A kép forrása: http: //www. weethet. nl/english/network_wifi_intro. php (2005. december 27. )
E. ) Az adatátvitel sebessége szerint • ismertebb kifejezéssel: a sávszélesség szerinti csoportosítás • A másodpercenkénti adatmennyiség továbbítása (mai) alapján: bit/másodperc bps kilobit/másodperc Kbps megabit/másodperc Mbps gigabit/másodperc Gbps • Korábbi, mára részben elavult csoportosítása: – alacsony sebességű hálózatok: max. 19 Kbps – közepes sebességű hálózatok: – nagy sebességű hálózatok: max. 500 Kbps min. 500 Kbps
4. Hálózatok csoportosítása A. ) Kiterjedés szerint (LAN, MAN, WAN, GAN) B. ) Topológia szerint (Sín, Csillag, Gyűrű, Vegyes) C. ) Hierarchia alapján (egyenrangú peet-to-peer, nem egyenrangú = szerver - kliens) D. ) Közvetítőközeg szerint (vezetékes, vezeték nélküli) E. ) A hálózat nyilvánossága szerint (nyitott, zárt)
F. ) A hálózat nyilvánossága szerint Nyitott rendszerek Részben zárt rendszerek Zárt rendszerek
5. AKTÍV HÁLÓZATI ESZKÖZÖK, HÁLÓZAT ELEMEI • Modem • Switch • Router
Aktív hálózati eszközök, hálózat elemei: • Modem Feladata: számítógépes kommunikáció biztosítása telefonvonal alkalmazásával.
Aktív hálózati eszközök, hálózat elemei: • Router (útvonalválasztó) • Feladata: adatcsomagok logikai címzésének olvasása, értékelése, továbbítása.
Aktív hálózati eszközök, hálózat elemei: • Switch (kapcsoló) • Switch képes portokat kapcsolni direktbe. • Növeli a kommunikáció sebességét, sávszélességet takarít meg • Képes alhálózatokat felismerni, különböző LANokat összekötni.
