Számítógépes grafika I. AUTOCAD alapok 6. előadás

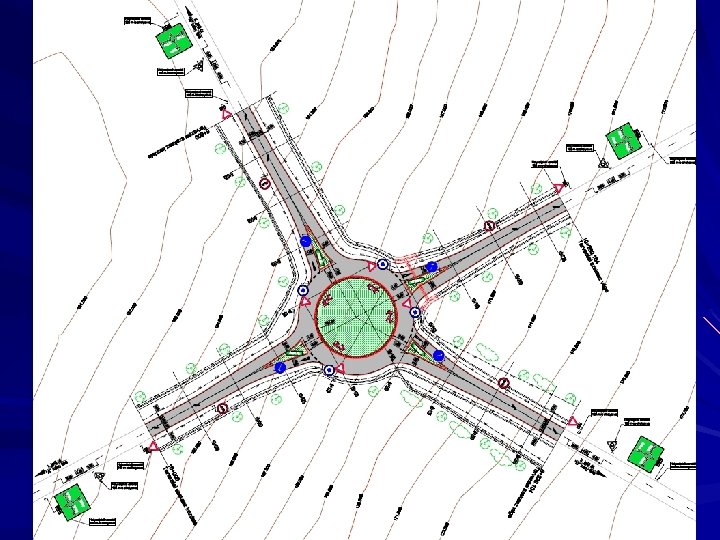

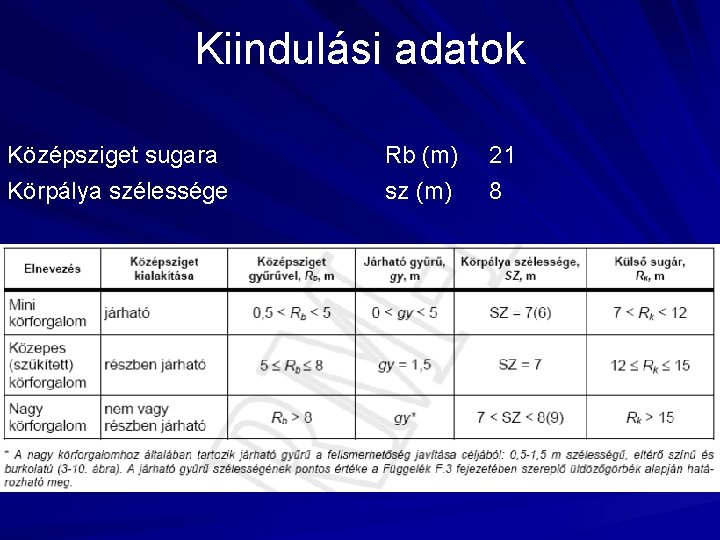

Kiindulási adatok Középsziget sugara Körpálya szélessége Rb (m) sz (m) 21 8

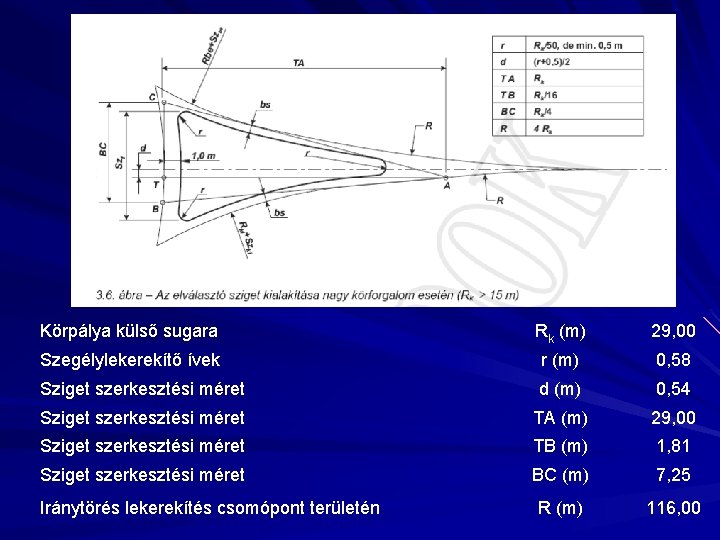

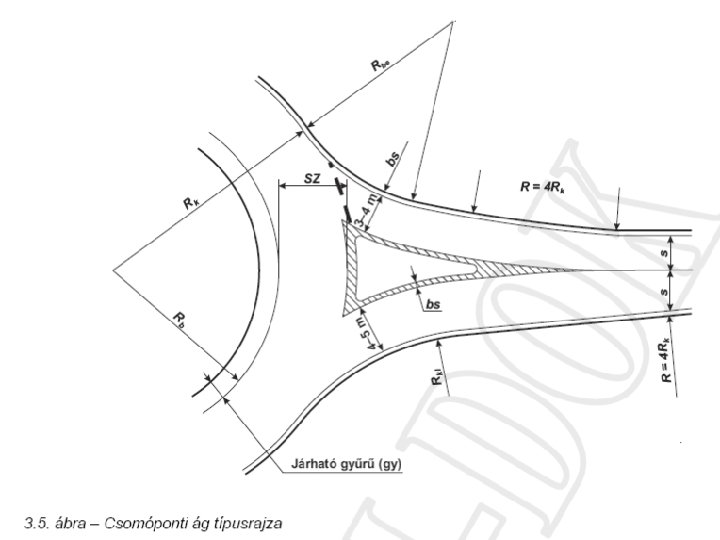

Körpálya külső sugara Rk (m) 29, 00 Szegélylekerekítő ívek r (m) 0, 58 Sziget szerkesztési méret d (m) 0, 54 Sziget szerkesztési méret TA (m) 29, 00 Sziget szerkesztési méret TB (m) 1, 81 Sziget szerkesztési méret BC (m) 7, 25 R (m) 116, 00 Iránytörés lekerekítés csomópont területén

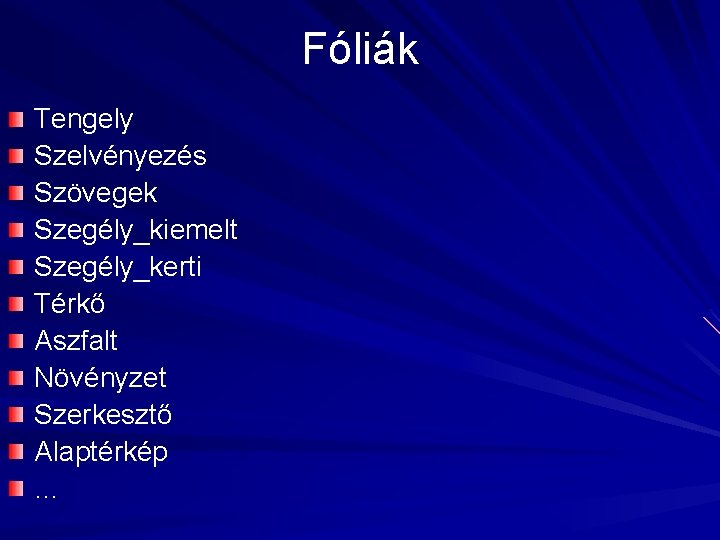

Fóliák Tengely Szelvényezés Szövegek Szegély_kiemelt Szegély_kerti Térkő Aszfalt Növényzet Szerkesztő Alaptérkép …

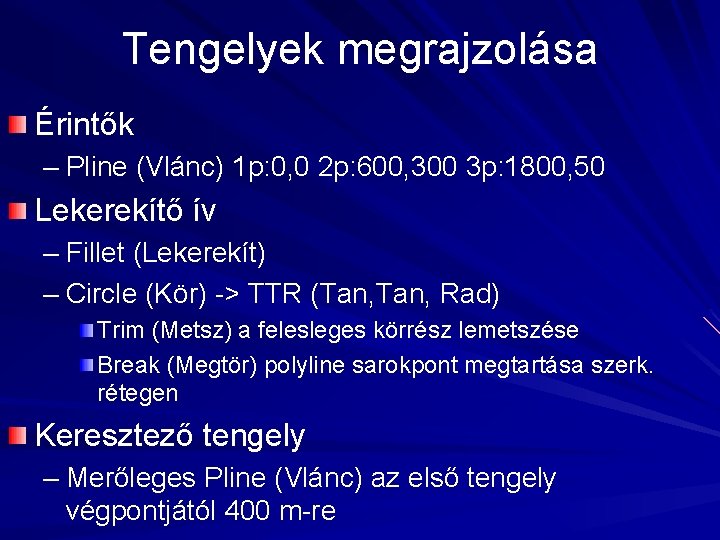

Tengelyek megrajzolása Érintők – Pline (Vlánc) 1 p: 0, 0 2 p: 600, 300 3 p: 1800, 50 Lekerekítő ív – Fillet (Lekerekít) – Circle (Kör) -> TTR (Tan, Rad) Trim (Metsz) a felesleges körrész lemetszése Break (Megtör) polyline sarokpont megtartása szerk. rétegen Keresztező tengely – Merőleges Pline (Vlánc) az első tengely végpontjától 400 m-re

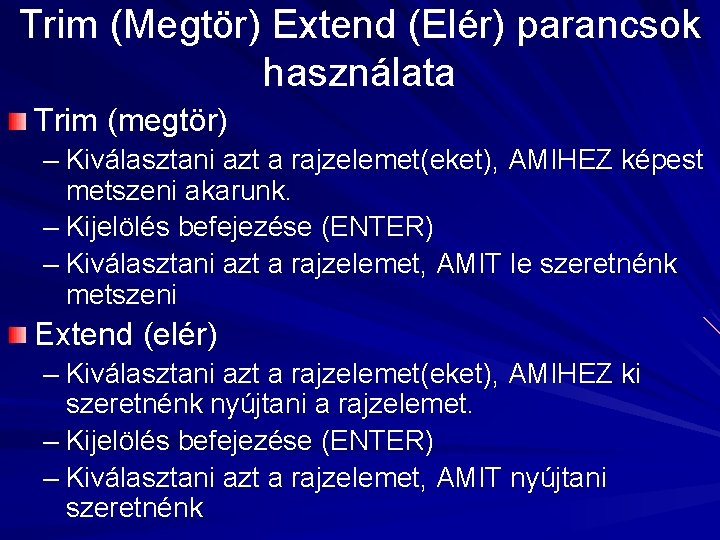

Trim (Megtör) Extend (Elér) parancsok használata Trim (megtör) – Kiválasztani azt a rajzelemet(eket), AMIHEZ képest metszeni akarunk. – Kijelölés befejezése (ENTER) – Kiválasztani azt a rajzelemet, AMIT le szeretnénk metszeni Extend (elér) – Kiválasztani azt a rajzelemet(eket), AMIHEZ ki szeretnénk nyújtani a rajzelemet. – Kijelölés befejezése (ENTER) – Kiválasztani azt a rajzelemet, AMIT nyújtani szeretnénk

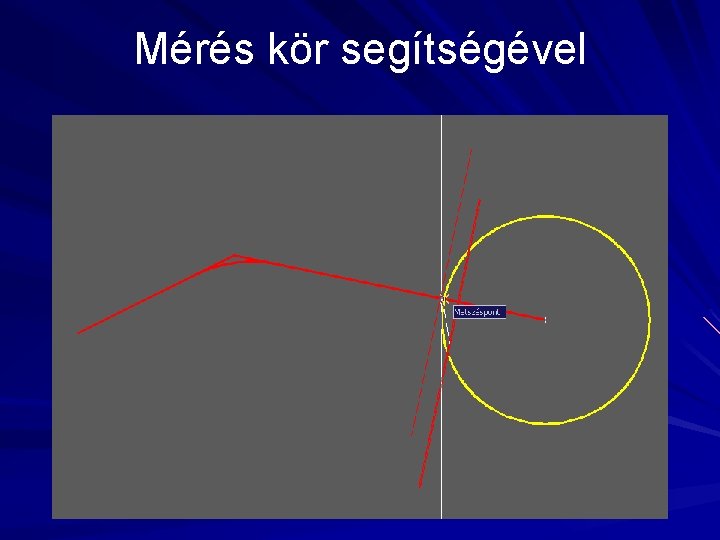

Mérés kör segítségével

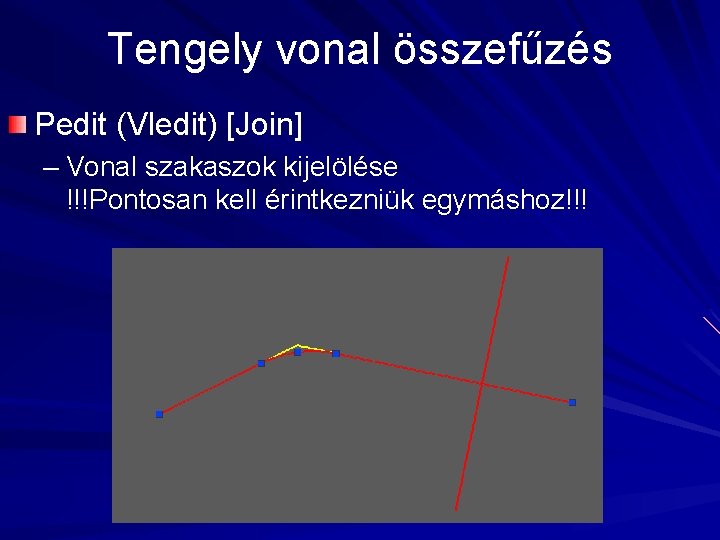

Tengely vonal összefűzés Pedit (Vledit) [Join] – Vonal szakaszok kijelölése !!!Pontosan kell érintkezniük egymáshoz!!!

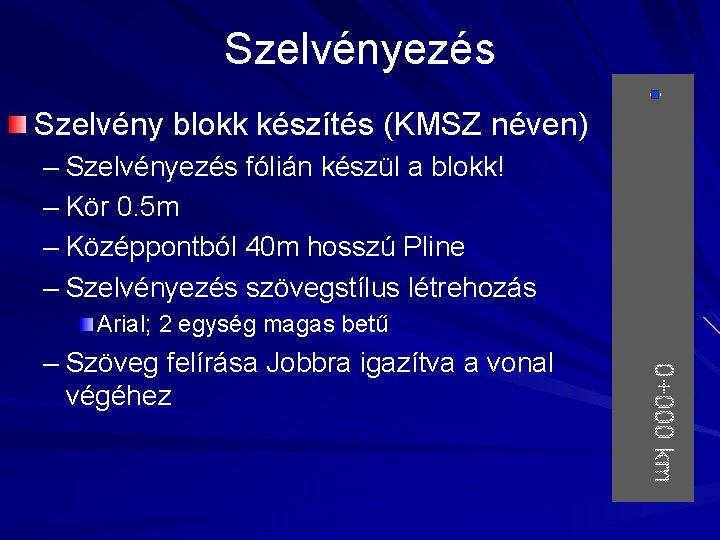

Szelvényezés Szelvény blokk készítés (KMSZ néven) – Szelvényezés fólián készül a blokk! – Kör 0. 5 m – Középpontból 40 m hosszú Pline – Szelvényezés szövegstílus létrehozás Arial; 2 egység magas betű – Szöveg felírása Jobbra igazítva a vonal végéhez

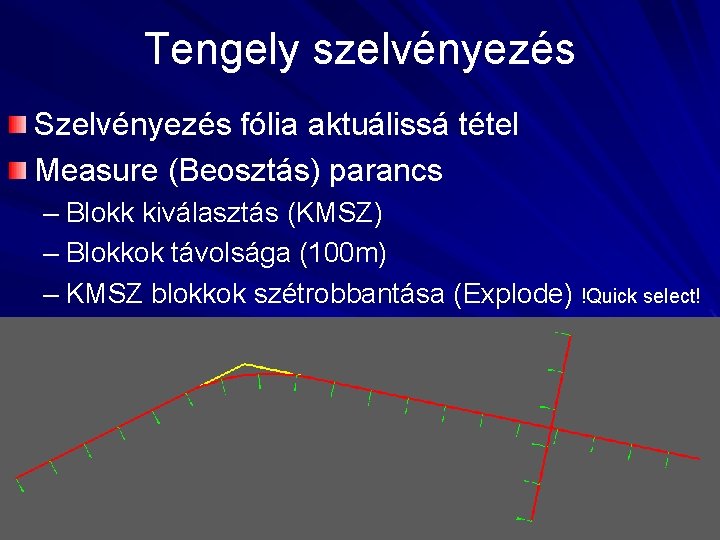

Tengely szelvényezés Szelvényezés fólia aktuálissá tétel Measure (Beosztás) parancs – Blokk kiválasztás (KMSZ) – Blokkok távolsága (100 m) – KMSZ blokkok szétrobbantása (Explode) !Quick select!
