Számítógépes alapismeretek HARDVEREK a számítógép alkatrészei és tartozékai

A számítógép felépítése Neumann-elvek: 1. Elvi felépítés 1. A számítógép legyen teljesen elektronikus, külön vezérlő és végrehajtóegységgel rendelkezzen. 2. Kettes számrendszert használjon. 3. Az adatokat és a programokat ugyanabban a belső tárban, a memóriában legyenek. 4. A számítógép legyen univerzális Turing-gép. Alan Turing angol matematikus dolgozta ki 1936 -ban a mindenfajta „gépies” problémamegoldó folyamat, működésének modellezését. (Turing maga is részt vett egy valódi gép, a Colossus – 1943 megépítésében). Az egyszerű számítógépmodellek matematizált elméleteivel a matematikában a számításelméletnek nevezett részterület foglalkozik. Neumann János magyar származású matematikus

A számítógép felépítése Elvi felépítés

A számítógép felépítése 2. A gyakorlati felépítés Alaplap Processzor Memória Merevlemez Adatkábelek Bővítőkártyák Optikai meghajtó - CD/DVD író - olvasó Táp Külső perifériák Hardver – számítógép alkatrészei és tartozékai

Hardver – számítógép alkatrészei és tartozékai (kézzel fogható, tárgyi részek)

Számítógépház Feladata Számítógép alkatrészeinek védelme. A felhasználó védelme az áramütés ellen. Az alkatrészek védelme. (Külső behatás, statikus elektromosság ellen. )

Tápegység Feladata A számítógép alkatrészeinek áramellátását biztosítja. Az elektromos hálózat energiáját átalakítja a rácsatlakoztatott eszköz által megkívántra.

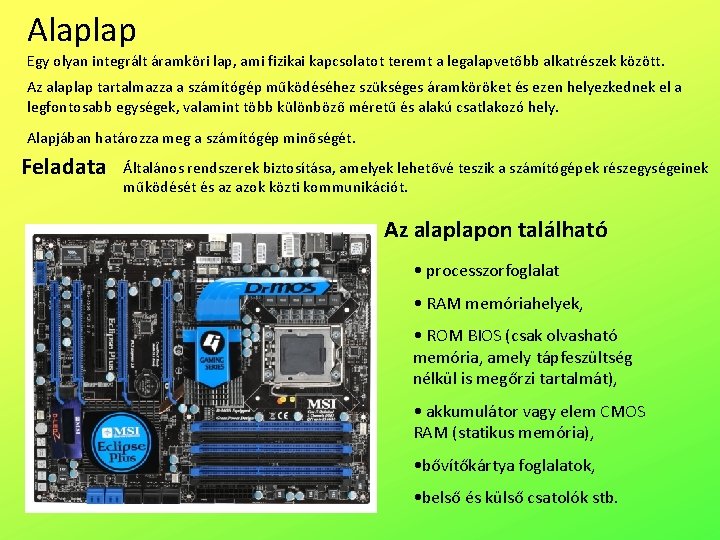

Alaplap Egy olyan integrált áramköri lap, ami fizikai kapcsolatot teremt a legalapvetőbb alkatrészek között. Az alaplap tartalmazza a számítógép működéséhez szükséges áramköröket és ezen helyezkednek el a legfontosabb egységek, valamint több különböző méretű és alakú csatlakozó hely. Alapjában határozza meg a számítógép minőségét. Feladata Általános rendszerek biztosítása, amelyek lehetővé teszik a számítógépek részegységeinek működését és az azok közti kommunikációt. Az alaplapon található • processzorfoglalat • RAM memóriahelyek, • ROM BIOS (csak olvasható memória, amely tápfeszültség nélkül is megőrzi tartalmát), • akkumulátor vagy elem CMOS RAM (statikus memória), • bővítőkártya foglalatok, • belső és külső csatolók stb.

Processzor Összetett elektronikus áramkör. Szilícium kristályra integrált, sok tízmillió tranzisztort tartalmazó digitális egység. Tranzisztor feladata: jelek ki-be kapcsolása. CPU (angol: Central Processing Unit – központi feldolgozóegység) Mi a feladata? A számítógép „agya”, azon egysége, amely az utasítások értelmezését és végrehajtását vezérli. Műveletvégzés azokkal az adatokkal, amelyek a memóriában találhatók. A számítógép teljesítményét jelentősen befolyásolja a processzor tulajdonsága, mérete.

Processzor Jellemzői: Órajel - ütemező Kvarckristály által létrehozott frekvencia (MHz) másodpercenként létrehozott impulzus. A processzor részegységei az órajel ütemére végzik feladataikat. Processzor utasításkészlete A processzor által ismert műveletek és utasítások összessége. Többmagos processzor több mag is található a lapkában Hűtés: lég/víz 32/64 bit-es rendszer Részei • ALU - Arithmetical Logical Unit: aritmetikai és logikai műveleteket végez • CU – Control Unit: vezérlőegység • Regiszter: gyors elérésű, kis memória • Buszvezérlő: továbbítja az adatokat • Cache: gyorsítótár

Processzorhűtő Feladata A processzort hűti. Típusai: léghűtéses vízhűtéses A processzor működése közben hőt termel, ezért hűteni kell. Minél magasabb az órajel annál több a hő. A hűtő jobb illeszkedését paszta biztosítja. A túlmelegedett processzor hibásan működik, vagy leáll.

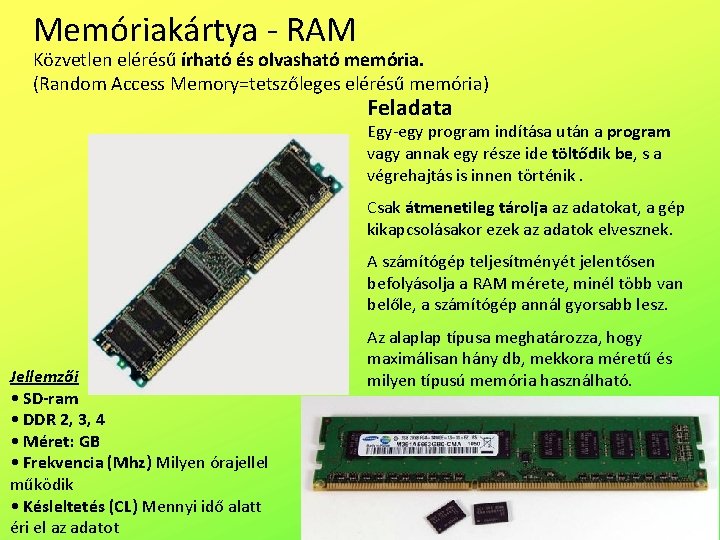

Memóriakártya - RAM Közvetlen elérésű írható és olvasható memória. (Random Access Memory=tetszőleges elérésű memória) Feladata Egy-egy program indítása után a program vagy annak egy része ide töltődik be, s a végrehajtás is innen történik. Csak átmenetileg tárolja az adatokat, a gép kikapcsolásakor ezek az adatok elvesznek. A számítógép teljesítményét jelentősen befolyásolja a RAM mérete, minél több van belőle, a számítógép annál gyorsabb lesz. Jellemzői • SD-ram • DDR 2, 3, 4 • Méret: GB • Frekvencia (Mhz) Milyen órajellel működik • Késleltetés (CL) Mennyi idő alatt éri el az adatot Az alaplap típusa meghatározza, hogy maximálisan hány db, mekkora méretű és milyen típusú memória használható.

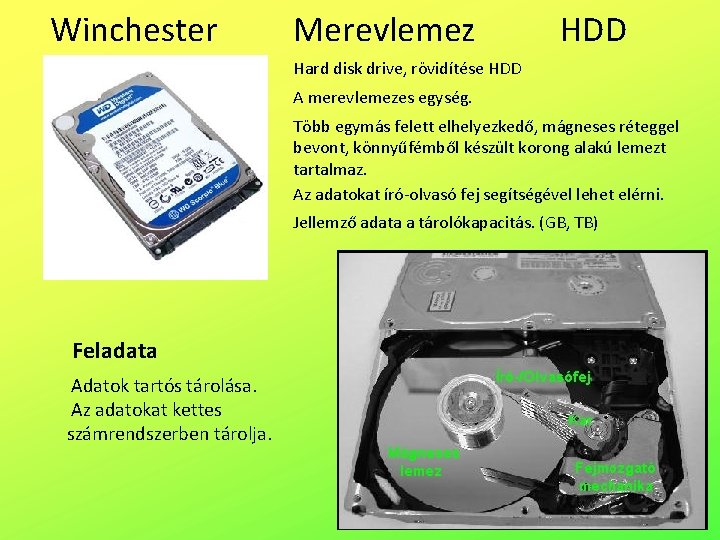

Winchester Merevlemez HDD Hard disk drive, rövidítése HDD A merevlemezes egység. Több egymás felett elhelyezkedő, mágneses réteggel bevont, könnyűfémből készült korong alakú lemezt tartalmaz. Az adatokat író-olvasó fej segítségével lehet elérni. Jellemző adata a tárolókapacitás. (GB, TB) Feladata Adatok tartós tárolása. Az adatokat kettes számrendszerben tárolja.

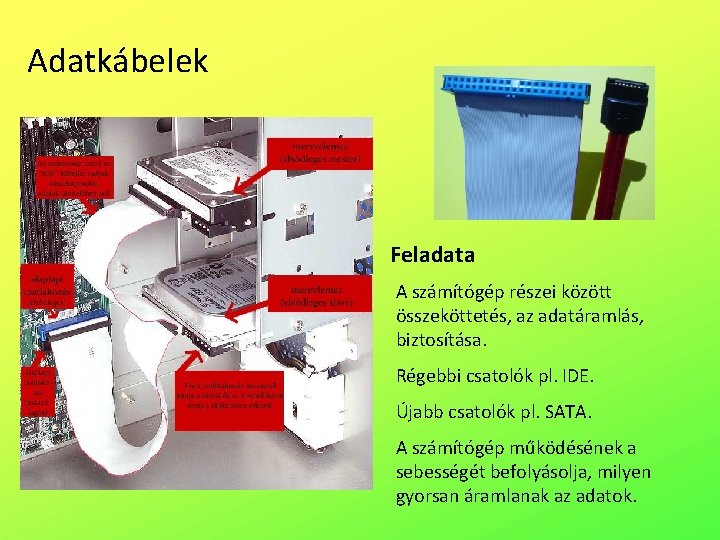

Adatkábelek Feladata A számítógép részei között összeköttetés, az adatáramlás, biztosítása. Régebbi csatolók pl. IDE. Újabb csatolók pl. SATA. A számítógép működésének a sebességét befolyásolja, milyen gyorsan áramlanak az adatok.

Hálózati kártya - vezetékes Feladata Számítógépek összeköttetését biztosítja kábel segítségével. Hálózati kábelt csatlakoztatunk rá. Az adatok a kábelen át áramlanak. Internet elérés biztosítása. (Internet – Földbolygó méretű hálózat)

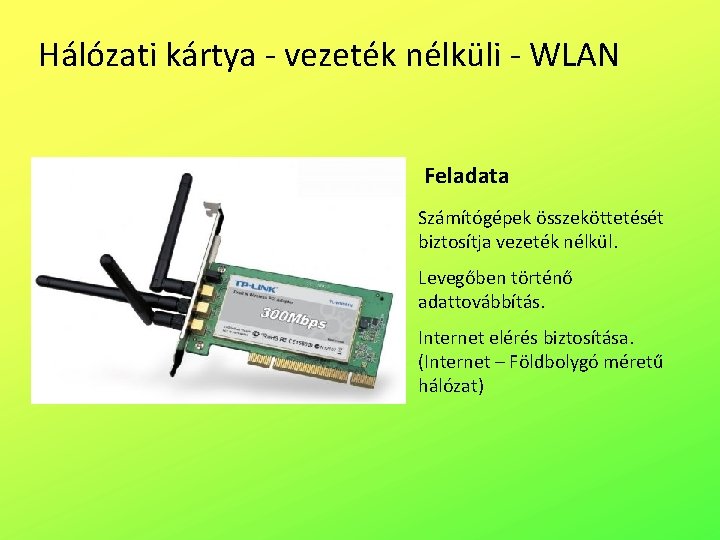

Hálózati kártya - vezeték nélküli - WLAN Feladata Számítógépek összeköttetését biztosítja vezeték nélkül. Levegőben történő adattovábbítás. Internet elérés biztosítása. (Internet – Földbolygó méretű hálózat)

Video kártya Feladata Képi megjelenítés. A számítógép által küldött képi információkat feldolgozza, és egy megjelenítő egység számára értelmezhető jelekké alakítja. Monitort csatlakoztatunk rá.

Hangkártya Feladata A hangképzés. Hangszórót, fülhallgatót, mikrofont csatlakoztathatunk rá.

CD/DVD író-olvasó Feladata CD és DVD lemez olvasása CD és DVD lemez írása optikai eljárást használnak az írás és olvasás lézersugárral történik

A számítógép felépítése Perifériák A számítógép műszaki, fizikai része, Számítógéphez csatlakoztatható eszközök Ezek az eszközök az alaplaphoz csatlakozó kábeleken keresztül kapcsolódnak, külső eszközöknek, más néven perifériáknak is nevezzük. A beviteli perifériák a külvilág jeleit továbbítják az alaplap felé. A kiviteli a perifériák, amelyek a számítógépből juttatnak adatokat a külvilág felé. Adat be és kiviteli eszközök, amelyek a be és kiviteli funkciókkal is rendelkeznek.

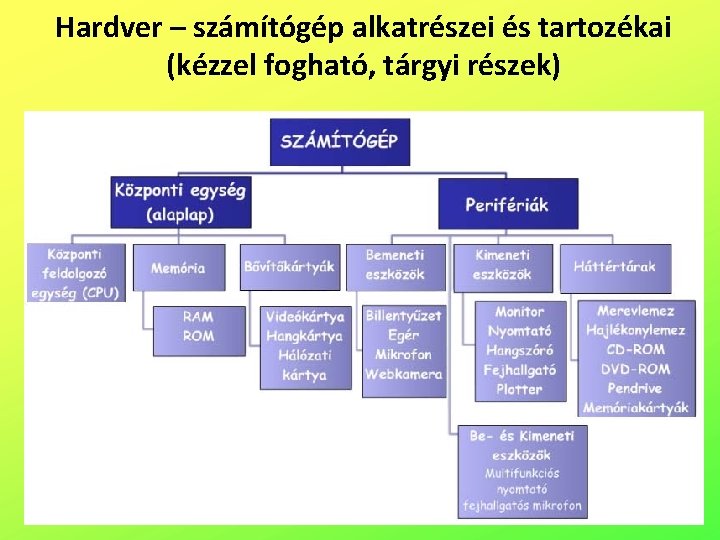

Hardver – számítógép alkatrészei és tartozékai (kézzel fogható, tárgyi részek)

Jelátalakítás perifériák kódolás - dekódolás adatbevitel - adatkivitel EMBER PC értelmezhető jelek: • betűk, számok, hangok stb. értelmezhető jelek: • bináris digitális jelek • kettes számrendszer, 0 és 1 10001 01110 10001 ábra jelsorozat

Adatbeviteli eszközök bemeneti - input eszközök A beviteli perifériák a külvilág jeleit továbbítják az alaplap felé. billentyűzet Szöveget (írásjeleket, számokat, karaktereket ) számítógépbe

Adatbeviteli eszközök bemeneti - input eszközök A beviteli perifériák a külvilág jeleit továbbítják az alaplap felé. Hanyatt egér Utasítást számítógépbe egér

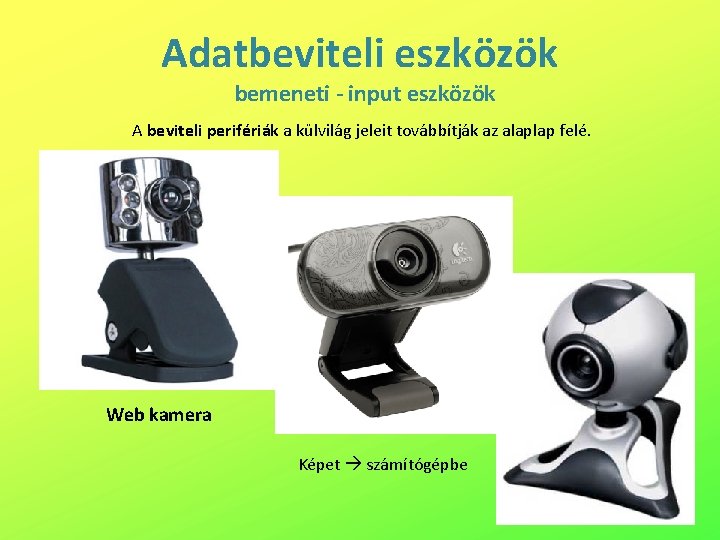

Adatbeviteli eszközök bemeneti - input eszközök A beviteli perifériák a külvilág jeleit továbbítják az alaplap felé. Web kamera Képet számítógépbe

Adatbeviteli eszközök bemeneti - input eszközök A beviteli perifériák a külvilág jeleit továbbítják az alaplap felé. Szkenner (lapolvasó) Szöveget, képet, ábrát, rajzot stb. számítógépbe

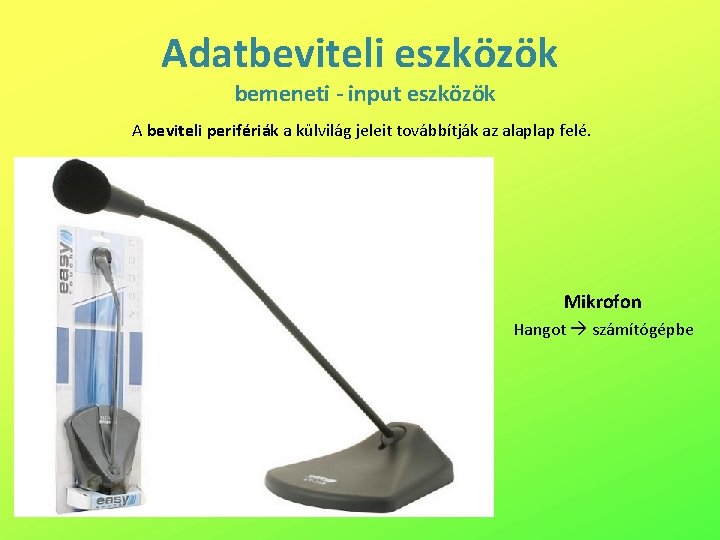

Adatbeviteli eszközök bemeneti - input eszközök A beviteli perifériák a külvilág jeleit továbbítják az alaplap felé. Mikrofon Hangot számítógépbe

Adatbeviteli eszközök bemeneti - input eszközök A beviteli perifériák a külvilág jeleit továbbítják az alaplap felé. Digitalizáló tábla Rajzot, szöveget, számítógépbe

Adatkiviteli eszközök kimeneti - output eszközök A kiviteli perifériák a számítógépből juttatnak adatokat a külvilág felé Monitor Számítógépből képernyőre képet OLED-nek (szerves fénykibocsátó dióda - Organic Light-Emitting Diode) nevezzük az olyan LEDeket, ahol a fénykibocsátásért felelős réteg szerves vegyület, mely elektromos áram hatására világít. (Kis molekulák vagy polimer. )

Adatkiviteli eszközök kimeneti, output eszközök A kiviteli perifériák a számítógépből juttatnak adatokat a külvilág felé Hangszóró , fejhallgató Számítógépből hangot

Adatkiviteli eszközök kimeneti, output eszközök A kiviteli perifériák a számítógépből juttatnak adatokat a külvilág felé nyomtató Számítógépből papírra

Adatkiviteli eszközök kimeneti, output eszközök A kiviteli perifériák a számítógépből juttatnak adatokat a külvilág felé Projektor - kivetítő Számítógépből vetítővászonra

Adatkiviteli eszközök kimeneti, output eszközök A kiviteli perifériák a számítógépből juttatnak adatokat a külvilág felé Rajzgép - plotter Számítógépből papírra (műszaki rajzok, térképek. )

Adat be- és kiviteli eszközök bemeneti - kimeneti, input - output eszközök Multifunkciós eszközök Fejhallgatós mikrofon Headset Nyomtató – szkenner – fénymásoló - fax

Adat be- és kiviteli eszközök bemeneti - kimeneti, input - output eszközök Multifunkciós eszközök Érintőképernyős monitor

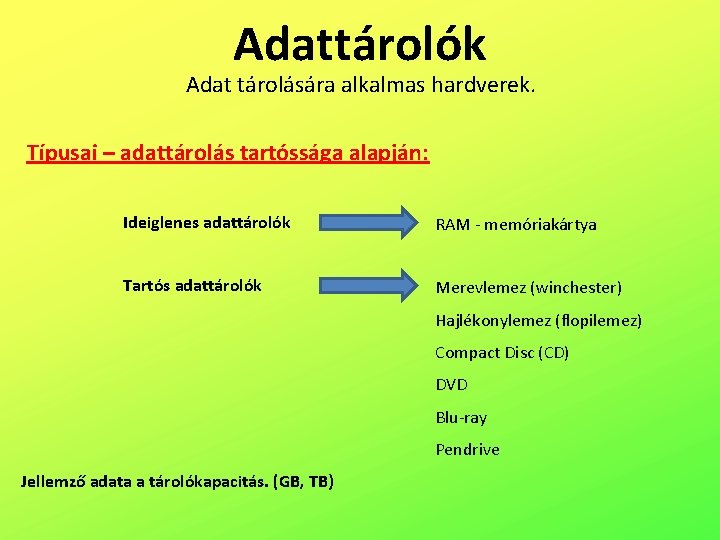

Adattárolók Adat tárolására alkalmas hardverek. Típusai – adattárolás tartóssága alapján: Ideiglenes adattárolók RAM - memóriakártya Tartós adattárolók Merevlemez (winchester) Hajlékonylemez (flopilemez) Compact Disc (CD) DVD Blu-ray Pendrive Jellemző adata a tárolókapacitás. (GB, TB)

Adattárolók Adat tárolására alkalmas hardverek. Típusai – tárolási elv alapján: Mágneses tárak Merevlemez (winchester) Hajlékonylemez (flopilemez) Optikai tárak Compact Disc (CD) DVD Blu-ray Szilárd félvezető áramkörre épülő tárak (Flash memória) Pendrive Memória kártya SSD

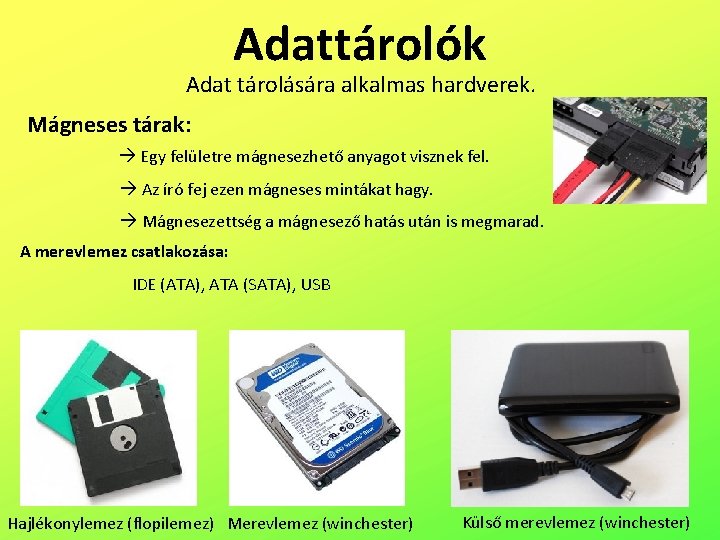

Adattárolók Adat tárolására alkalmas hardverek. Mágneses tárak: Egy felületre mágnesezhető anyagot visznek fel. Az író fej ezen mágneses mintákat hagy. Mágnesezettség a mágnesező hatás után is megmarad. A merevlemez csatlakozása: IDE (ATA), ATA (SATA), USB Hajlékonylemez (flopilemez) Merevlemez (winchester) Külső merevlemez (winchester)

Adattárolók Optikai tárak Adat tárolására alkalmas hardverek. 1990 -es években kifejlesztett adatrögzítési technika. Műanyag korongon elhelyezett réteg. Az író fej megváltoztatja a lemez felületén lévő anyag fényvisszaverő képességét. Mintákat hagy. Lézert fényt használt. RW jelű többször újraírható, törölhető. Egy rétegű és kétrétegű változat DVD, Blu-ray esetén. CD – 1981 Max: 640 – 800 MB DVD – 1995. Max: 4, 7 - 16 GB Blu-ray – 2008. Max: 25 – 50 GB

Adattárolók Adat tárolására alkalmas hardverek. Flash memória - félvezetős memóriát használó adattároló eszköz 2000 környékén jelent meg. Számítógép úgy látja és kezeli, mint egy merevlemezt. Parányi nyomtatott áramkör tokba téve. Fémcsatlakozója USB 2. 0. , 3. 0. Többször újraírható, törölhető. A számítógép általában megadja az eszköz biztonságos eltávolításának módját. Memóriakártyák a digitális fényképezők, zseb PC-k, mobiltelefonok tároló eszköze. Pendrive 8 - 256 GB SD kártyák

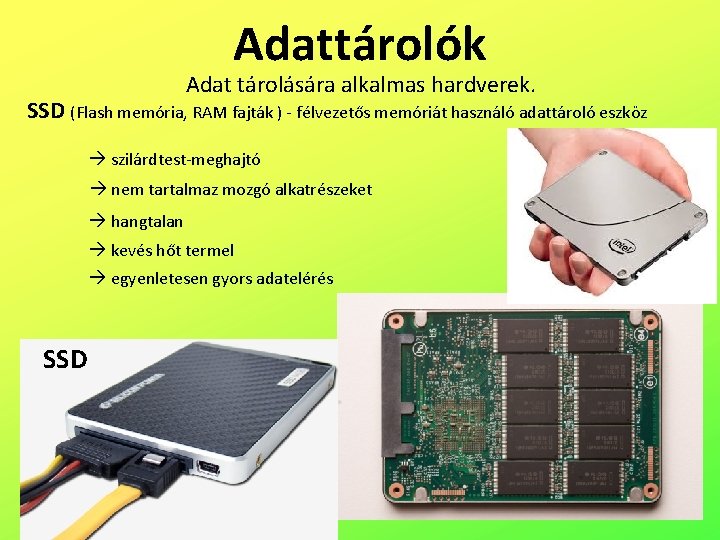

Adattárolók Adat tárolására alkalmas hardverek. SSD (Flash memória, RAM fajták ) - félvezetős memóriát használó adattároló eszköz szilárdtest-meghajtó nem tartalmaz mozgó alkatrészeket hangtalan kevés hőt termel egyenletesen gyors adatelérés SSD

Portok külső perifériák csatlakozó helyei

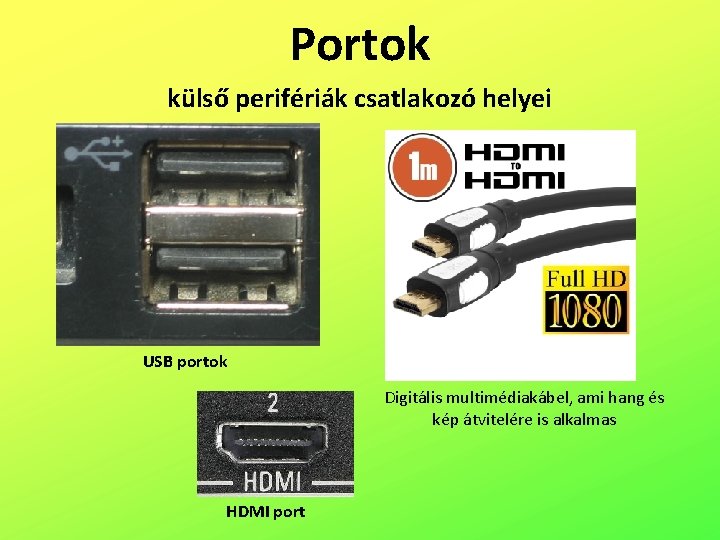

Portok külső perifériák csatlakozó helyei USB portok Digitális multimédiakábel, ami hang és kép átvitelére is alkalmas HDMI port

Portok külső perifériák csatlakozó helyei Video kártya VGA és DVI portokkal DVI digitális átviteli technika a HDTV, EDTV, plazma képernyő és csúcsminőségű videó kijelzők, TV-k, mozik és DVD-k számára.

Hardver Elektronikai hulladék Új technológiák Gyorsul az eszközök cseréje Sok vásárló Sok kidobott eszköz • Az elektronikai hulladék környezetszennyező hosszú lebomlási idő • Akkumulátorok (Lítium-ion akkumulátor, Li-ion = kevés mérgező anyag) Veszélyes anyag ü Szelektív (elkülönített) hulladékgyűjtés ü Újrahasznosítással foglalkozó cégek eszközök szétszedése Nyersanyagok – pl. nemesfémek: • Arany • Platina • Palládium (Világméretek, 7, 2 milliárd ember 45 millió darab i. Phone 5 -ös elkészítéséhez a 1, 6 millió tonna arany kell. )
