Számítógép perifériák

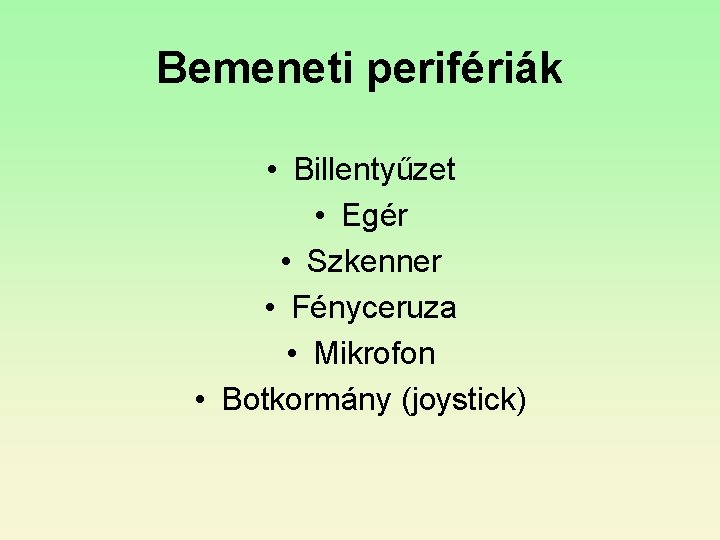

Bemeneti perifériák • Billentyűzet • Egér • Szkenner • Fényceruza • Mikrofon • Botkormány (joystick)

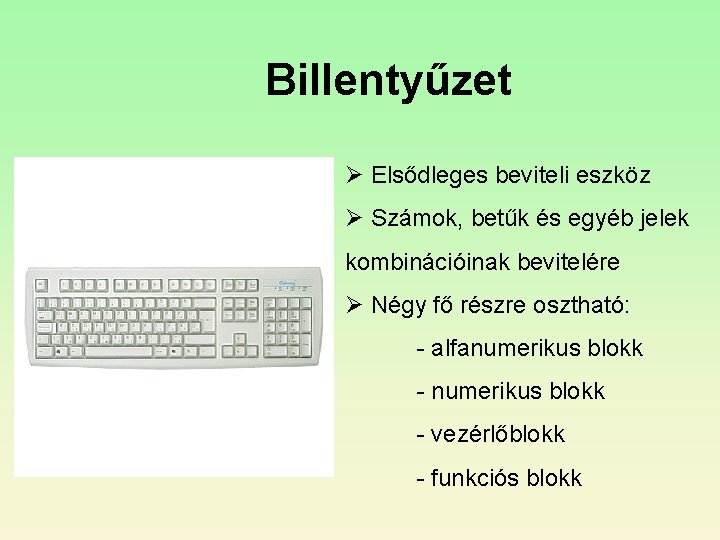

Billentyűzet Ø Elsődleges beviteli eszköz Ø Számok, betűk és egyéb jelek kombinációinak bevitelére Ø Négy fő részre osztható: - alfanumerikus blokk - vezérlőblokk - funkciós blokk

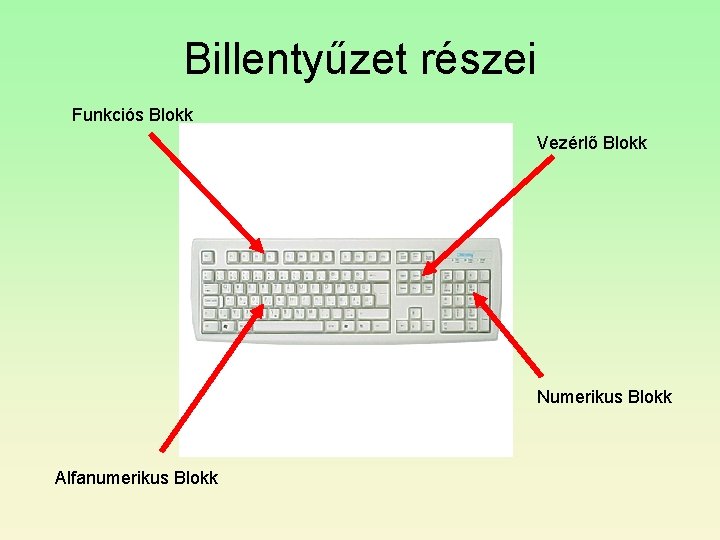

Billentyűzet részei Funkciós Blokk Vezérlő Blokk Numerikus Blokk Alfanumerikus Blokk

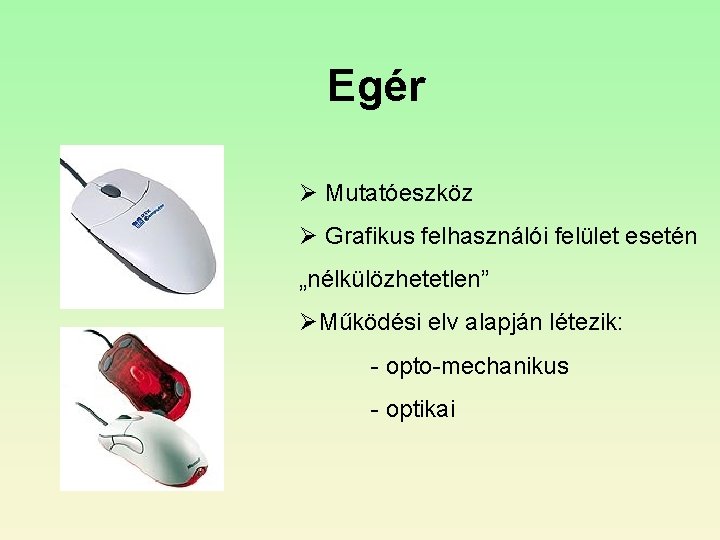

Egér Ø Mutatóeszköz Ø Grafikus felhasználói felület esetén „nélkülözhetetlen” ØMűködési elv alapján létezik: - opto-mechanikus - optikai

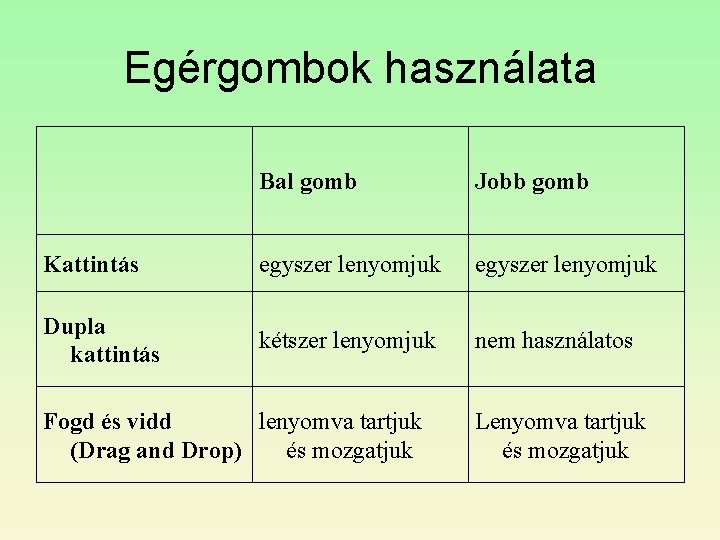

Egérgombok használata Bal gomb Jobb gomb Kattintás egyszer lenyomjuk Dupla kattintás kétszer lenyomjuk nem használatos Fogd és vidd lenyomva tartjuk (Drag and Drop) és mozgatjuk Lenyomva tartjuk és mozgatjuk

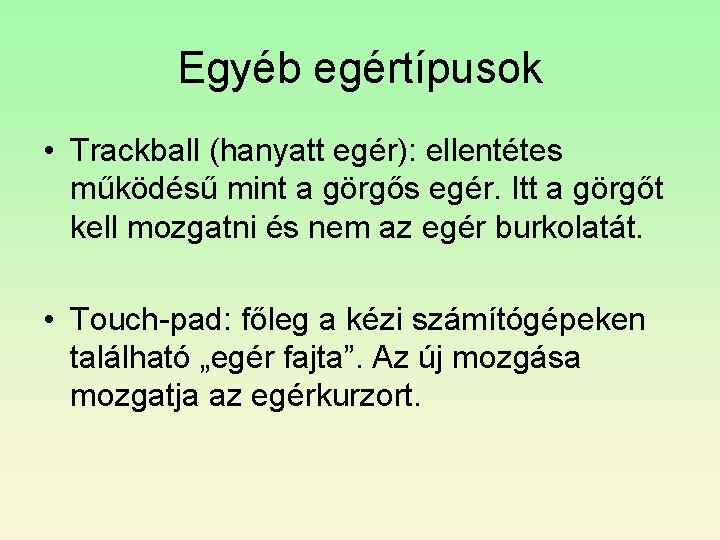

Egyéb egértípusok • Trackball (hanyatt egér): ellentétes működésű mint a görgős egér. Itt a görgőt kell mozgatni és nem az egér burkolatát. • Touch-pad: főleg a kézi számítógépeken található „egér fajta”. Az új mozgása mozgatja az egérkurzort.

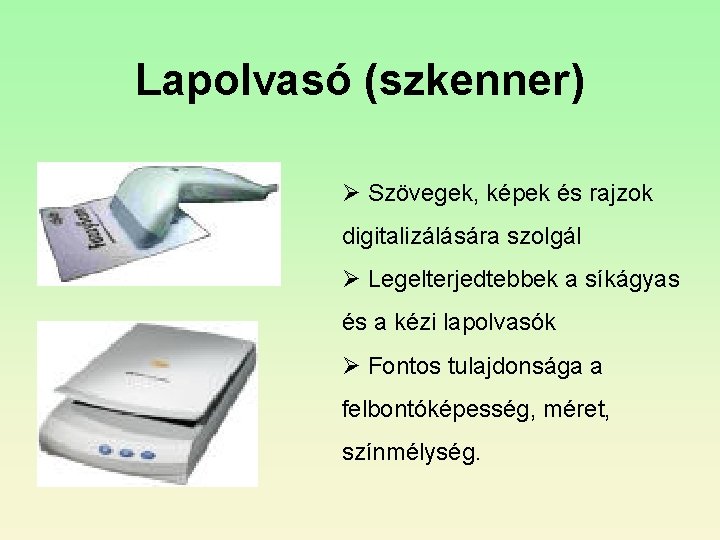

Lapolvasó (szkenner) Ø Szövegek, képek és rajzok digitalizálására szolgál Ø Legelterjedtebbek a síkágyas és a kézi lapolvasók Ø Fontos tulajdonsága a felbontóképesség, méret, színmélység.

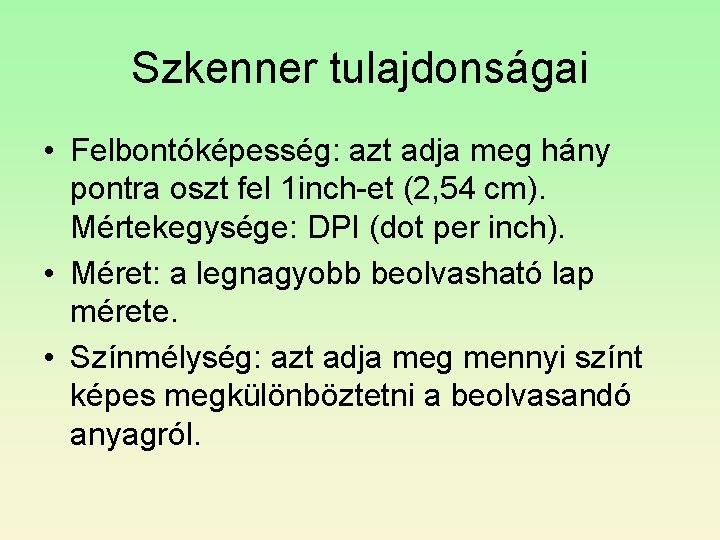

Szkenner tulajdonságai • Felbontóképesség: azt adja meg hány pontra oszt fel 1 inch-et (2, 54 cm). Mértekegysége: DPI (dot per inch). • Méret: a legnagyobb beolvasható lap mérete. • Színmélység: azt adja meg mennyi színt képes megkülönböztetni a beolvasandó anyagról.

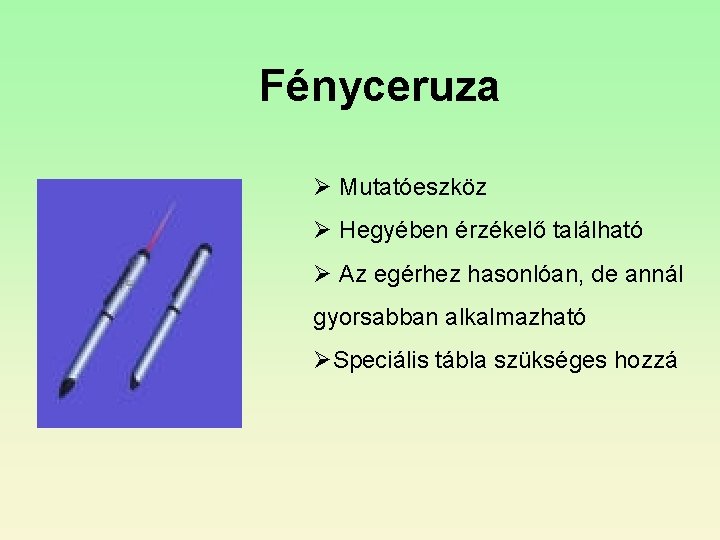

Fényceruza Ø Mutatóeszköz Ø Hegyében érzékelő található Ø Az egérhez hasonlóan, de annál gyorsabban alkalmazható ØSpeciális tábla szükséges hozzá

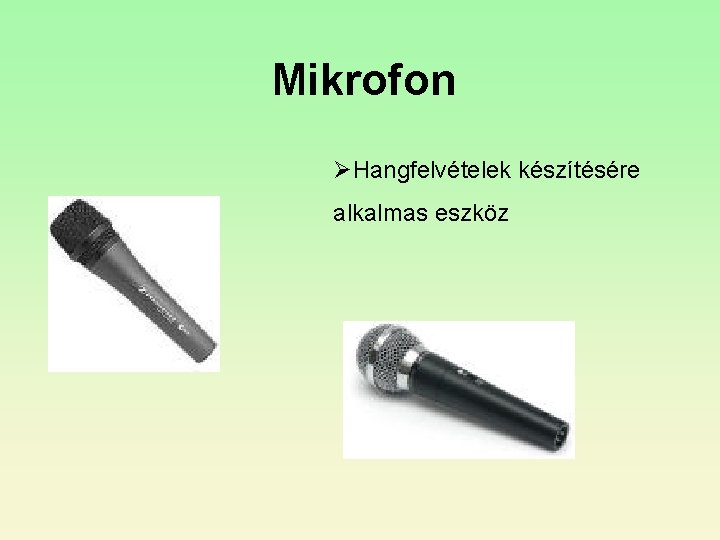

Mikrofon ØHangfelvételek készítésére alkalmas eszköz

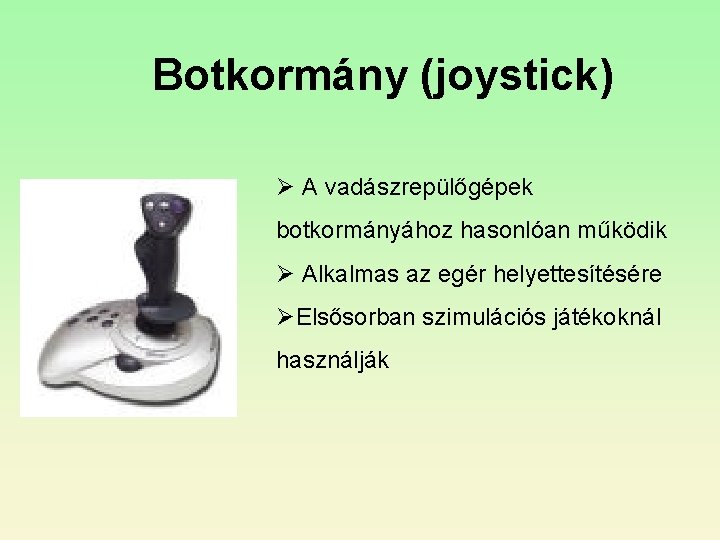

Botkormány (joystick) Ø A vadászrepülőgépek botkormányához hasonlóan működik Ø Alkalmas az egér helyettesítésére ØElsősorban szimulációs játékoknál használják

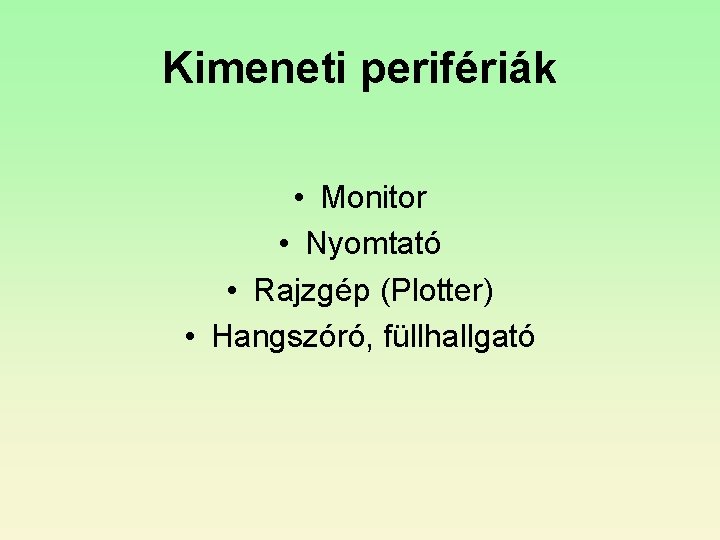

Kimeneti perifériák • Monitor • Nyomtató • Rajzgép (Plotter) • Hangszóró, füllhallgató

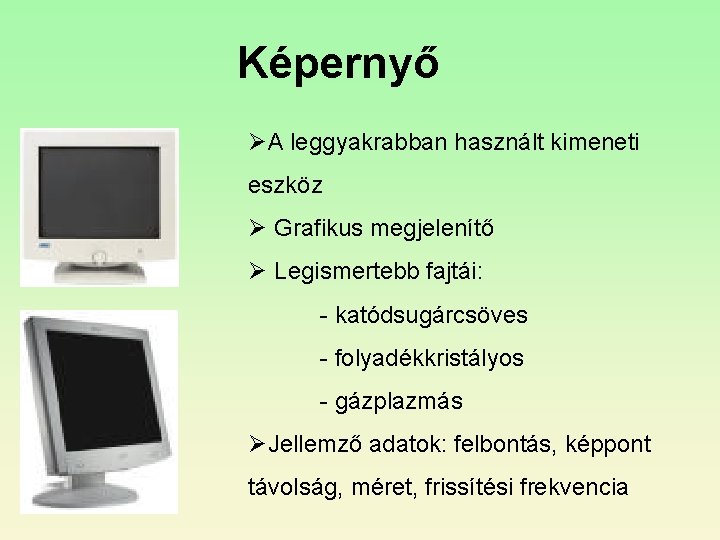

Képernyő ØA leggyakrabban használt kimeneti eszköz Ø Grafikus megjelenítő Ø Legismertebb fajtái: - katódsugárcsöves - folyadékkristályos - gázplazmás ØJellemző adatok: felbontás, képpont távolság, méret, frissítési frekvencia

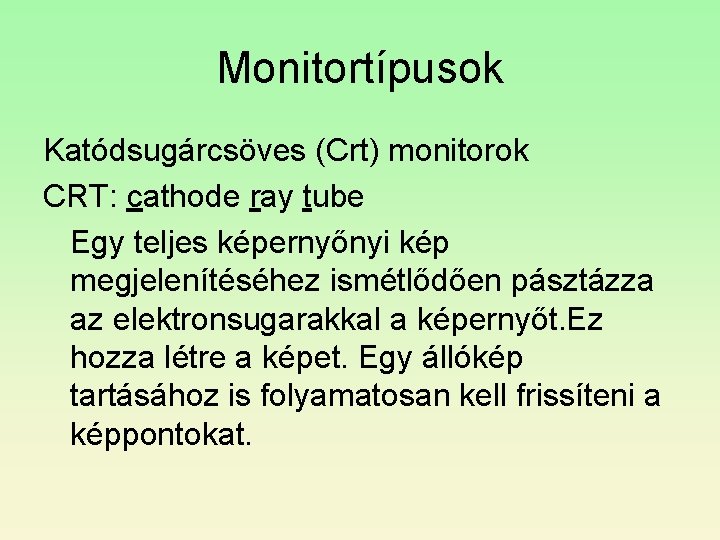

Monitortípusok Katódsugárcsöves (Crt) monitorok CRT: cathode ray tube Egy teljes képernyőnyi kép megjelenítéséhez ismétlődően pásztázza az elektronsugarakkal a képernyőt. Ez hozza létre a képet. Egy állókép tartásához is folyamatosan kell frissíteni a képpontokat.

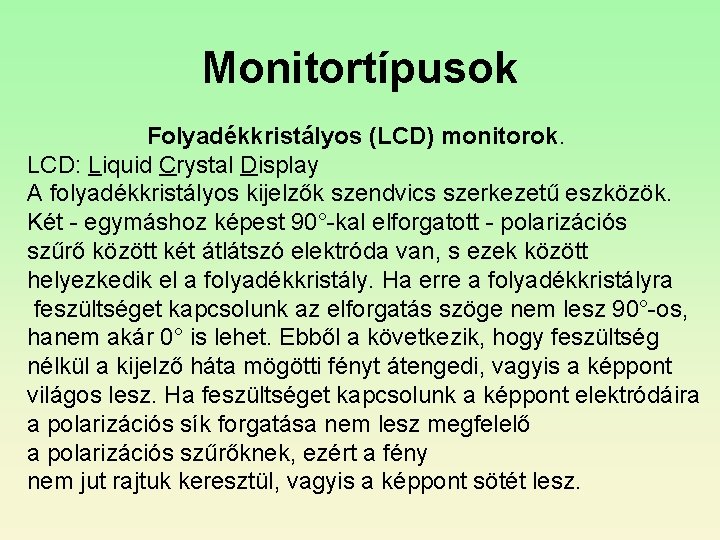

Monitortípusok Folyadékkristályos (LCD) monitorok. LCD: Liquid Crystal Display A folyadékkristályos kijelzők szendvics szerkezetű eszközök. Két - egymáshoz képest 90°-kal elforgatott - polarizációs szűrő között két átlátszó elektróda van, s ezek között helyezkedik el a folyadékkristály. Ha erre a folyadékkristályra feszültséget kapcsolunk az elforgatás szöge nem lesz 90°-os, hanem akár 0° is lehet. Ebből a következik, hogy feszültség nélkül a kijelző háta mögötti fényt átengedi, vagyis a képpont világos lesz. Ha feszültséget kapcsolunk a képpont elektródáira a polarizációs sík forgatása nem lesz megfelelő a polarizációs szűrőknek, ezért a fény nem jut rajtuk keresztül, vagyis a képpont sötét lesz.

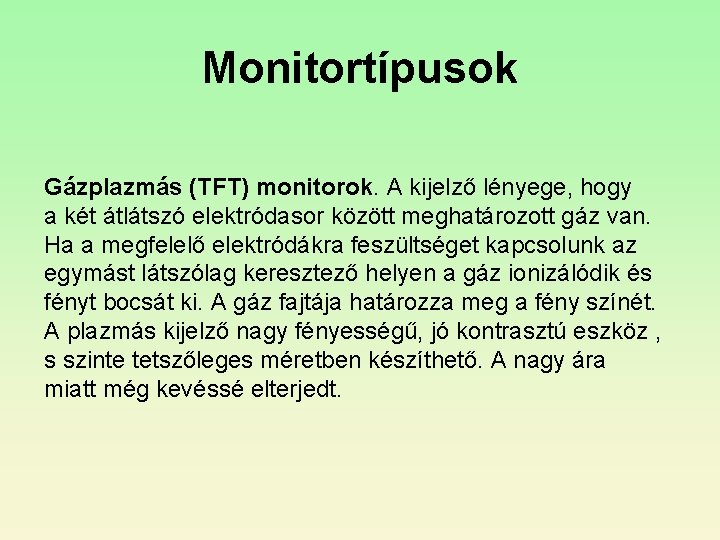

Monitortípusok Gázplazmás (TFT) monitorok. A kijelző lényege, hogy a két átlátszó elektródasor között meghatározott gáz van. Ha a megfelelő elektródákra feszültséget kapcsolunk az egymást látszólag keresztező helyen a gáz ionizálódik és fényt bocsát ki. A gáz fajtája határozza meg a fény színét. A plazmás kijelző nagy fényességű, jó kontrasztú eszköz , s szinte tetszőleges méretben készíthető. A nagy ára miatt még kevéssé elterjedt.

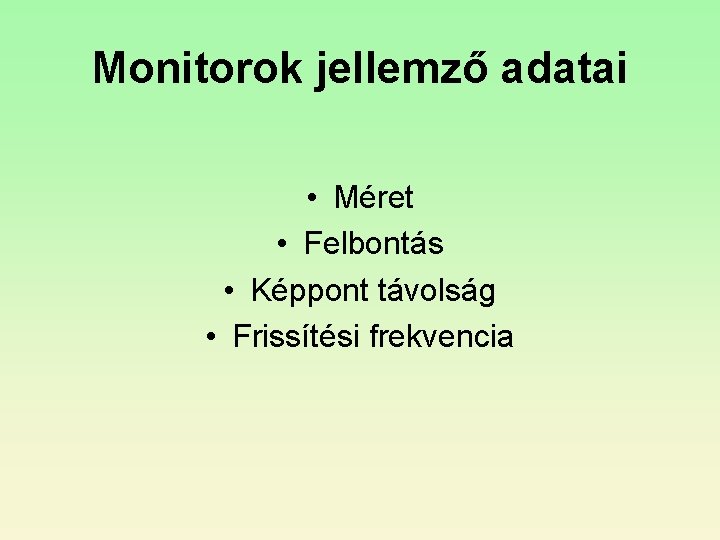

Monitorok jellemző adatai • Méret • Felbontás • Képpont távolság • Frissítési frekvencia

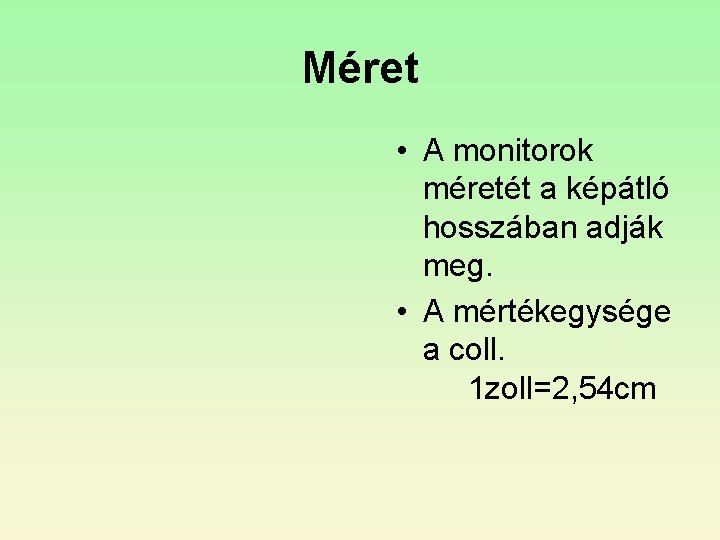

Méret • A monitorok méretét a képátló hosszában adják meg. • A mértékegysége a coll. 1 zoll=2, 54 cm

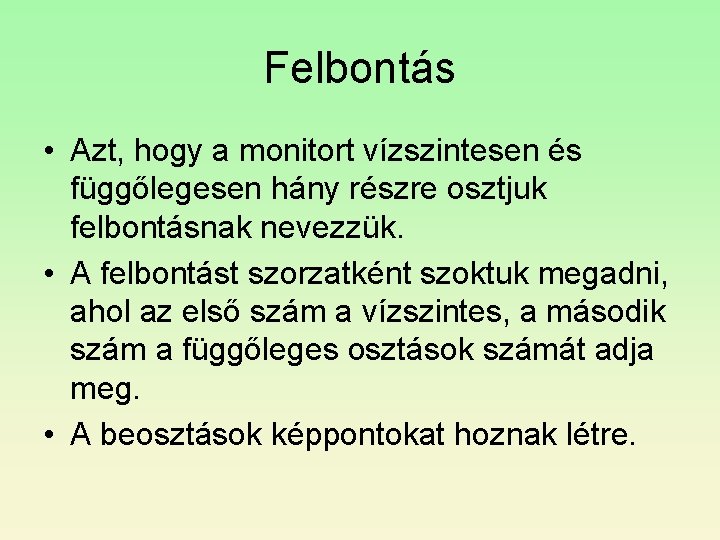

Felbontás • Azt, hogy a monitort vízszintesen és függőlegesen hány részre osztjuk felbontásnak nevezzük. • A felbontást szorzatként szoktuk megadni, ahol az első szám a vízszintes, a második szám a függőleges osztások számát adja meg. • A beosztások képpontokat hoznak létre.

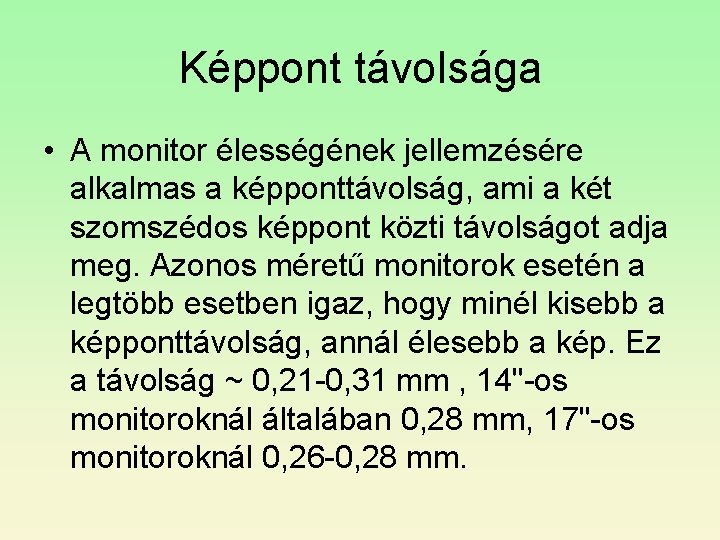

Képpont távolsága • A monitor élességének jellemzésére alkalmas a képponttávolság, ami a két szomszédos képpont közti távolságot adja meg. Azonos méretű monitorok esetén a legtöbb esetben igaz, hogy minél kisebb a képponttávolság, annál élesebb a kép. Ez a távolság ~ 0, 21 -0, 31 mm , 14"-os monitoroknál általában 0, 28 mm, 17"-os monitoroknál 0, 26 -0, 28 mm.

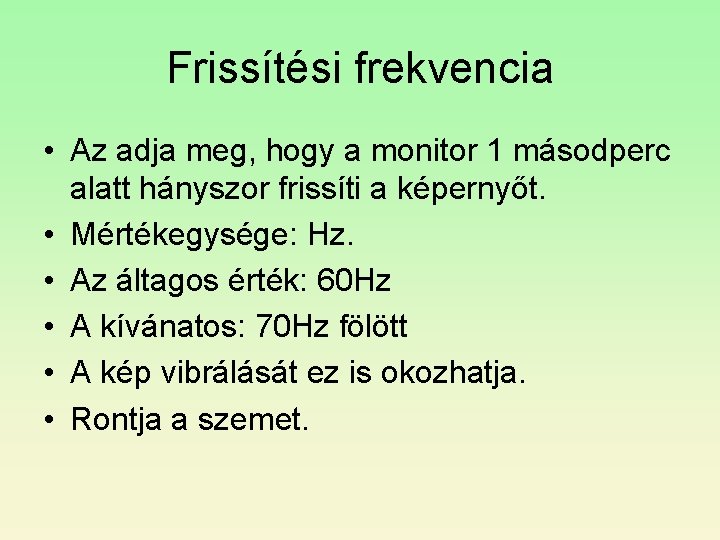

Frissítési frekvencia • Az adja meg, hogy a monitor 1 másodperc alatt hányszor frissíti a képernyőt. • Mértékegysége: Hz. • Az áltagos érték: 60 Hz • A kívánatos: 70 Hz fölött • A kép vibrálását ez is okozhatja. • Rontja a szemet.

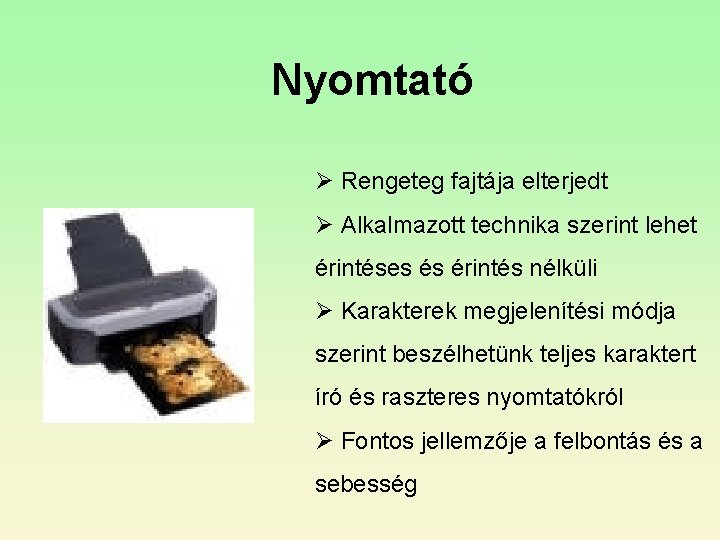

Nyomtató Ø Rengeteg fajtája elterjedt Ø Alkalmazott technika szerint lehet érintéses és érintés nélküli Ø Karakterek megjelenítési módja szerint beszélhetünk teljes karaktert író és raszteres nyomtatókról Ø Fontos jellemzője a felbontás és a sebesség

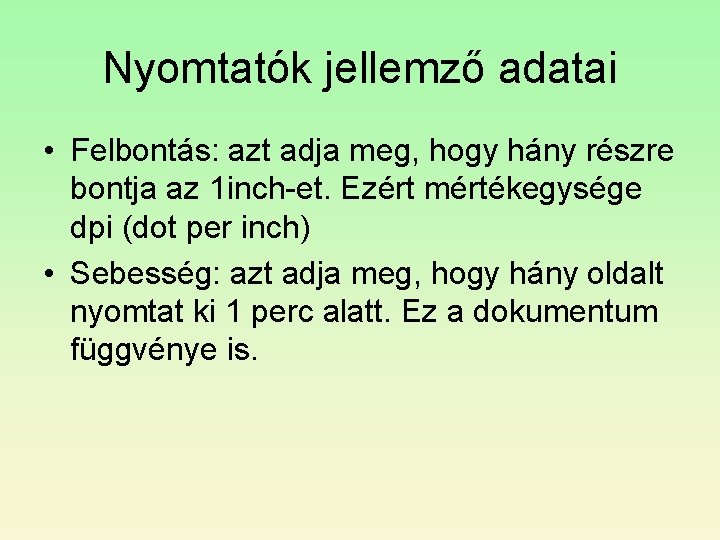

Nyomtatók jellemző adatai • Felbontás: azt adja meg, hogy hány részre bontja az 1 inch-et. Ezért mértékegysége dpi (dot per inch) • Sebesség: azt adja meg, hogy hány oldalt nyomtat ki 1 perc alatt. Ez a dokumentum függvénye is.

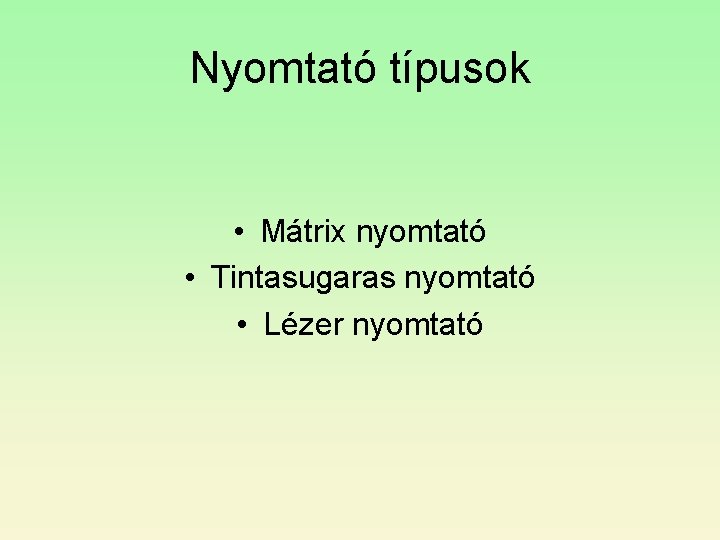

Nyomtató típusok • Mátrix nyomtató • Tintasugaras nyomtató • Lézer nyomtató

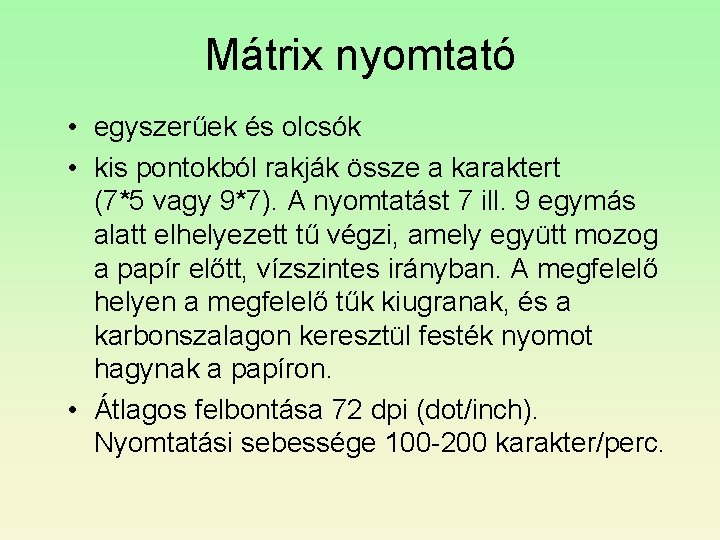

Mátrix nyomtató • egyszerűek és olcsók • kis pontokból rakják össze a karaktert (7*5 vagy 9*7). A nyomtatást 7 ill. 9 egymás alatt elhelyezett tű végzi, amely együtt mozog a papír előtt, vízszintes irányban. A megfelelő helyen a megfelelő tűk kiugranak, és a karbonszalagon keresztül festék nyomot hagynak a papíron. • Átlagos felbontása 72 dpi (dot/inch). Nyomtatási sebessége 100 -200 karakter/perc.

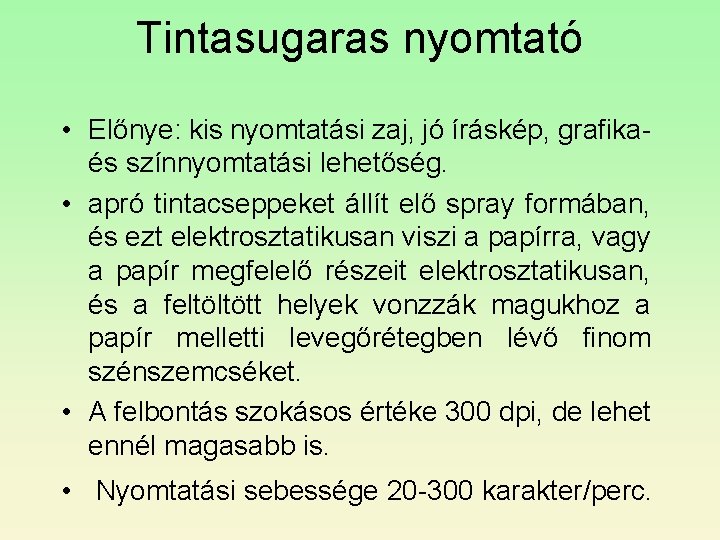

Tintasugaras nyomtató • Előnye: kis nyomtatási zaj, jó íráskép, grafikaés színnyomtatási lehetőség. • apró tintacseppeket állít elő spray formában, és ezt elektrosztatikusan viszi a papírra, vagy a papír megfelelő részeit elektrosztatikusan, és a feltöltött helyek vonzzák magukhoz a papír melletti levegőrétegben lévő finom szénszemcséket. • A felbontás szokásos értéke 300 dpi, de lehet ennél magasabb is. • Nyomtatási sebessége 20 -300 karakter/perc.

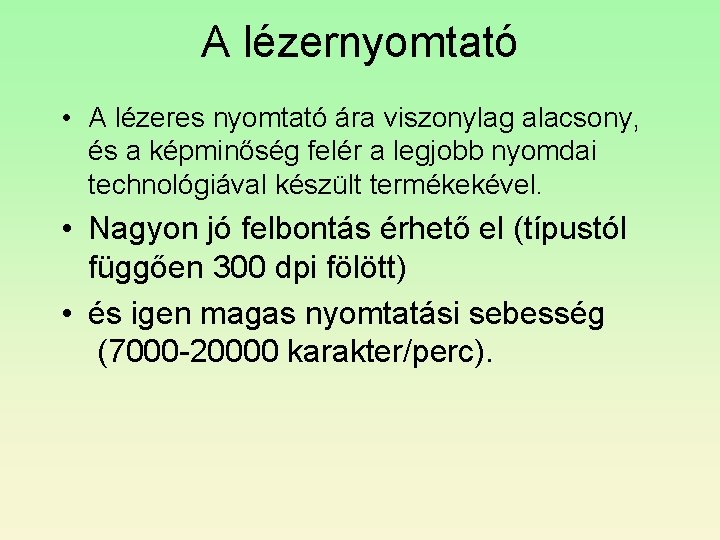

A lézernyomtató • A lézeres nyomtató ára viszonylag alacsony, és a képminőség felér a legjobb nyomdai technológiával készült termékekével. • Nagyon jó felbontás érhető el (típustól függően 300 dpi fölött) • és igen magas nyomtatási sebesség (7000 -20000 karakter/perc).

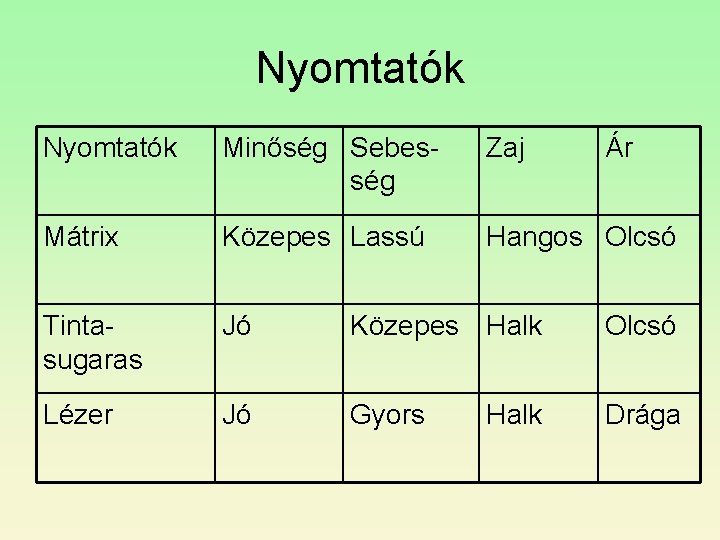

Nyomtatók Minőség Sebesség Zaj Mátrix Közepes Lassú Hangos Olcsó Tintasugaras Jó Közepes Halk Olcsó Lézer Jó Gyors Drága Halk Ár

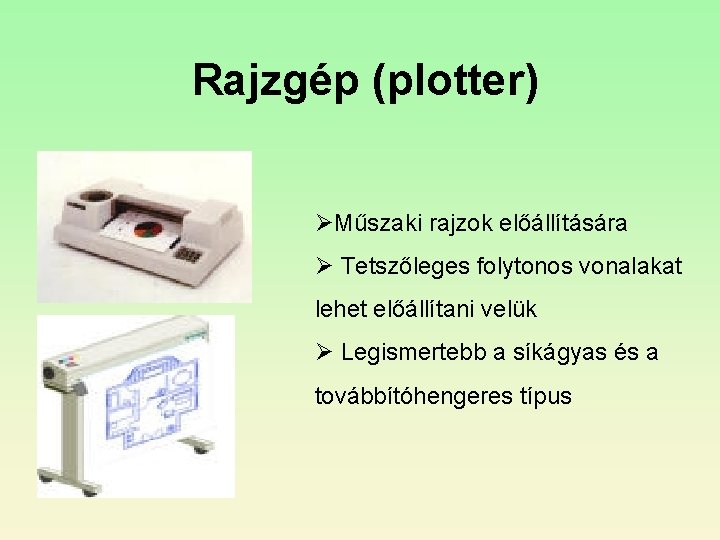

Rajzgép (plotter) ØMűszaki rajzok előállítására Ø Tetszőleges folytonos vonalakat lehet előállítani velük Ø Legismertebb a síkágyas és a továbbítóhengeres típus

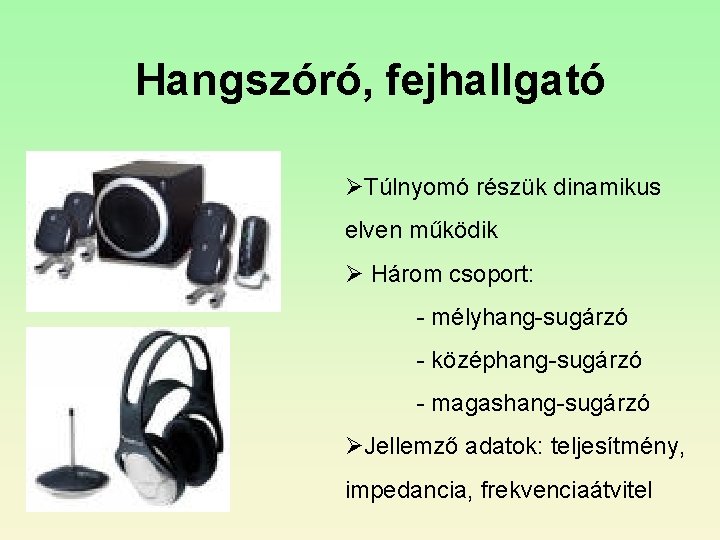

Hangszóró, fejhallgató ØTúlnyomó részük dinamikus elven működik Ø Három csoport: - mélyhang-sugárzó - középhang-sugárzó - magashang-sugárzó ØJellemző adatok: teljesítmény, impedancia, frekvenciaátvitel

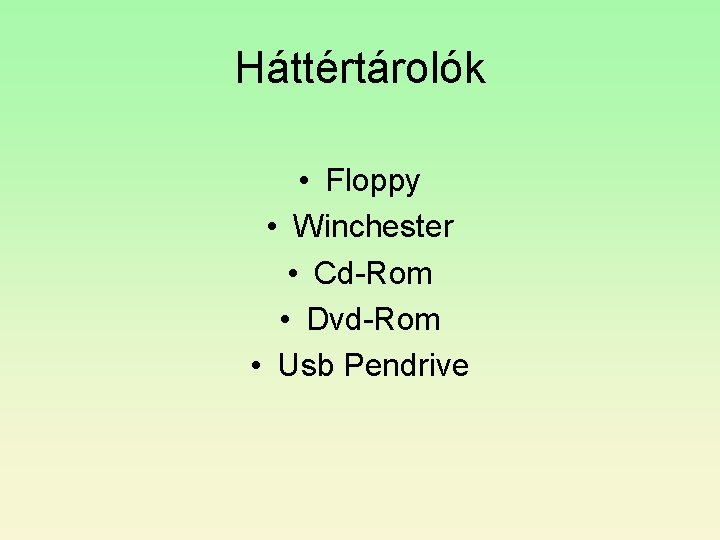

Háttértárolók • Floppy • Winchester • Cd-Rom • Dvd-Rom • Usb Pendrive

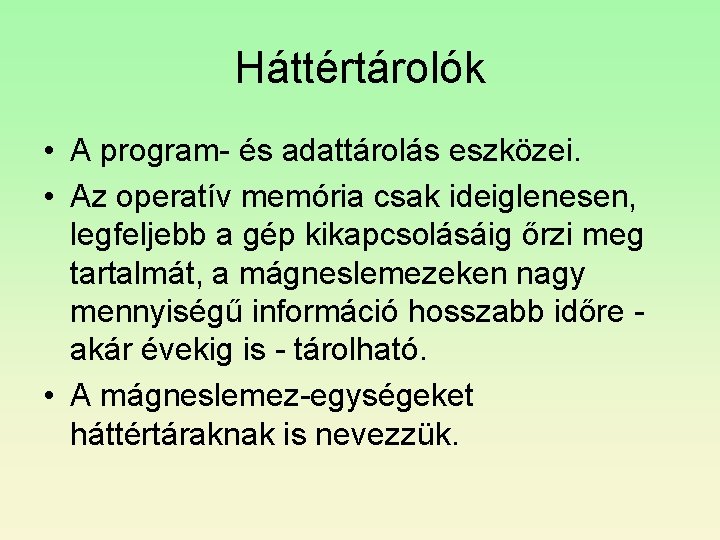

Háttértárolók • A program- és adattárolás eszközei. • Az operatív memória csak ideiglenesen, legfeljebb a gép kikapcsolásáig őrzi meg tartalmát, a mágneslemezeken nagy mennyiségű információ hosszabb időre akár évekig is - tárolható. • A mágneslemez-egységeket háttértáraknak is nevezzük.

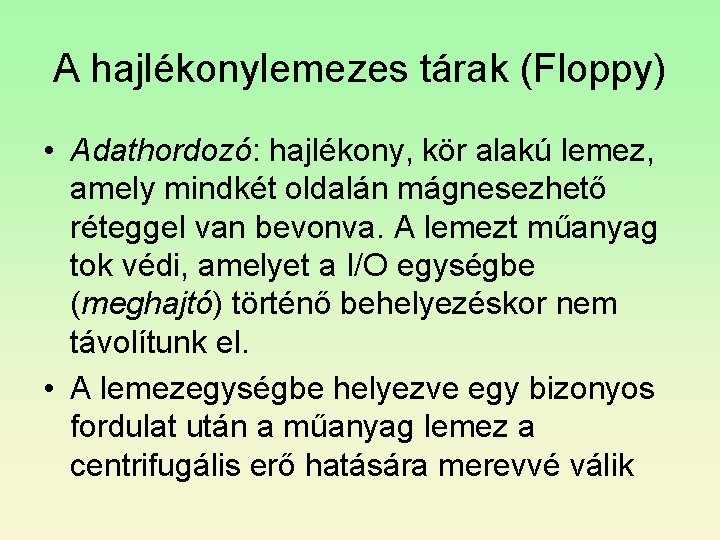

A hajlékonylemezes tárak (Floppy) • Adathordozó: hajlékony, kör alakú lemez, amely mindkét oldalán mágnesezhető réteggel van bevonva. A lemezt műanyag tok védi, amelyet a I/O egységbe (meghajtó) történő behelyezéskor nem távolítunk el. • A lemezegységbe helyezve egy bizonyos fordulat után a műanyag lemez a centrifugális erő hatására merevvé válik

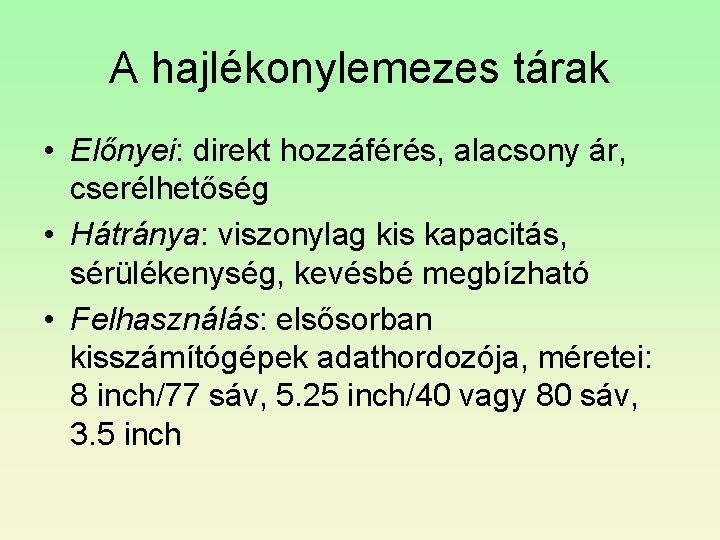

A hajlékonylemezes tárak • Előnyei: direkt hozzáférés, alacsony ár, cserélhetőség • Hátránya: viszonylag kis kapacitás, sérülékenység, kevésbé megbízható • Felhasználás: elsősorban kisszámítógépek adathordozója, méretei: 8 inch/77 sáv, 5. 25 inch/40 vagy 80 sáv, 3. 5 inch

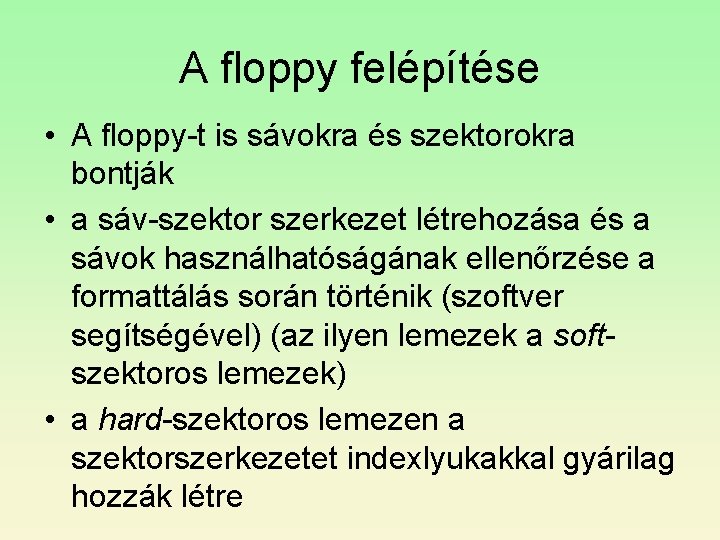

A floppy felépítése • A floppy-t is sávokra és szektorokra bontják • a sáv-szektor szerkezet létrehozása és a sávok használhatóságának ellenőrzése a formattálás során történik (szoftver segítségével) (az ilyen lemezek a softszektoros lemezek) • a hard-szektoros lemezen a szektorszerkezetet indexlyukakkal gyárilag hozzák létre

A floppy kapacitása • A floppy típusától függ • függ az adattárolásra használt oldalak számától: SS (Single Sided), DS (Double Sided) lemezek • az írássűrűségtől: SD (Single Density), DD (Double Density), HD (High Density)

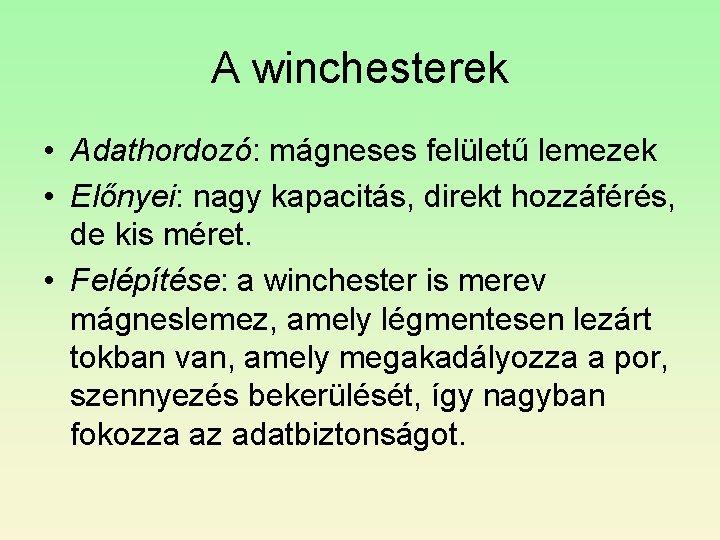

A winchesterek • Adathordozó: mágneses felületű lemezek • Előnyei: nagy kapacitás, direkt hozzáférés, de kis méret. • Felépítése: a winchester is merev mágneslemez, amely légmentesen lezárt tokban van, amely megakadályozza a por, szennyezés bekerülését, így nagyban fokozza az adatbiztonságot.

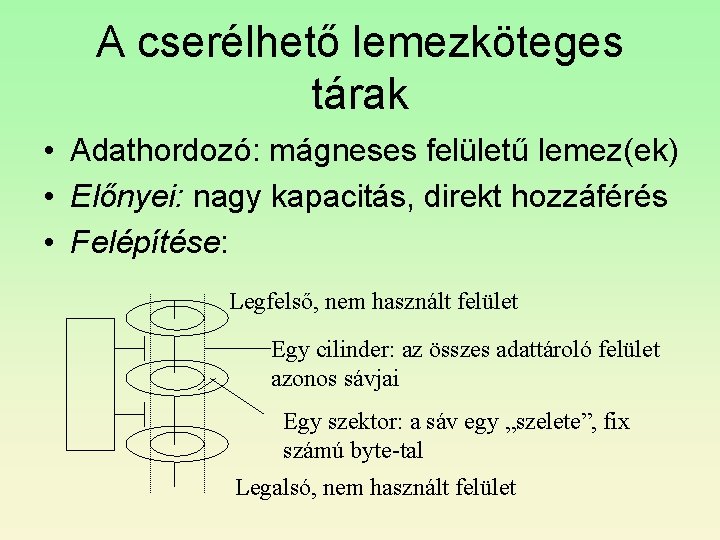

A cserélhető lemezköteges tárak • Adathordozó: mágneses felületű lemez(ek) • Előnyei: nagy kapacitás, direkt hozzáférés • Felépítése: Legfelső, nem használt felület Egy cilinder: az összes adattároló felület azonos sávjai Egy szektor: a sáv egy „szelete”, fix számú byte-tal Legalsó, nem használt felület

Egy mágneses lemez felépítése szektor sávok 1 fizikai rekord

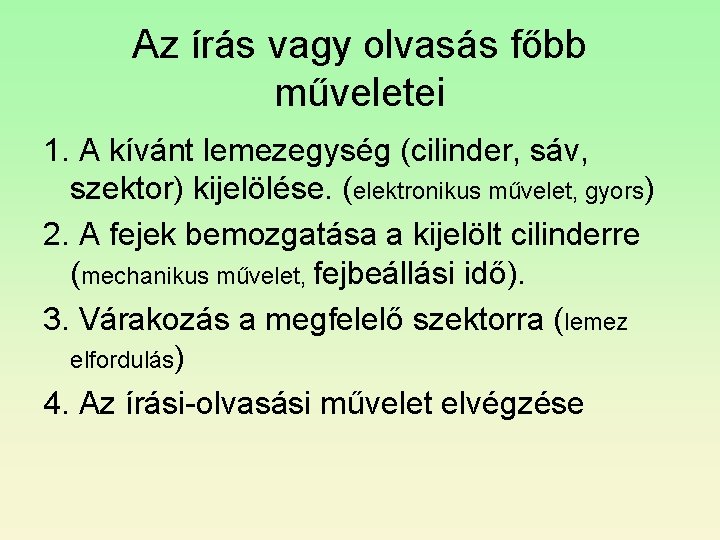

Az írás vagy olvasás főbb műveletei 1. A kívánt lemezegység (cilinder, sáv, szektor) kijelölése. (elektronikus művelet, gyors) 2. A fejek bemozgatása a kijelölt cilinderre (mechanikus művelet, fejbeállási idő). 3. Várakozás a megfelelő szektorra (lemez elfordulás) 4. Az írási-olvasási művelet elvégzése

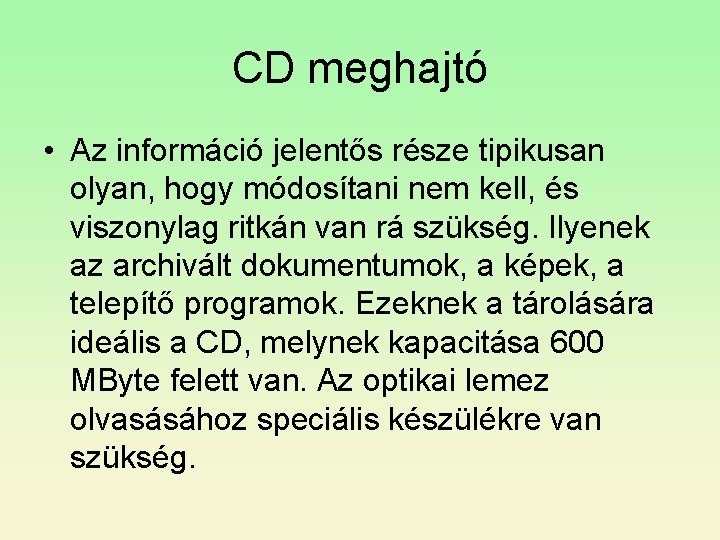

CD meghajtó • Az információ jelentős része tipikusan olyan, hogy módosítani nem kell, és viszonylag ritkán van rá szükség. Ilyenek az archivált dokumentumok, a képek, a telepítő programok. Ezeknek a tárolására ideális a CD, melynek kapacitása 600 MByte felett van. Az optikai lemez olvasásához speciális készülékre van szükség.

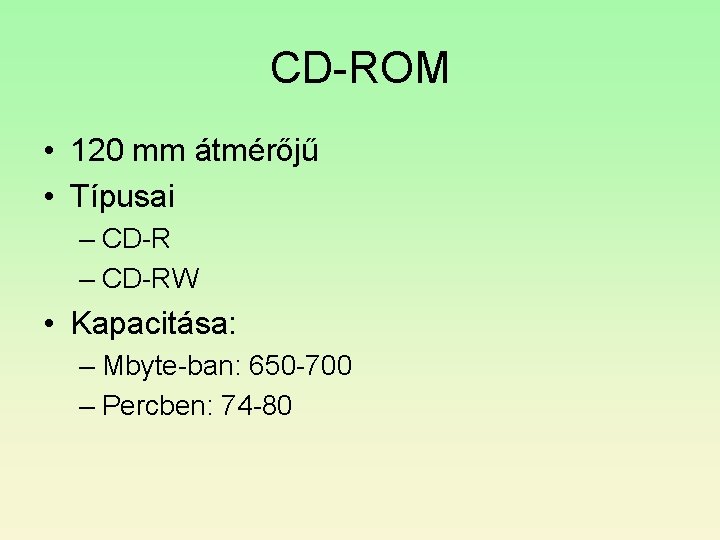

CD-ROM • 120 mm átmérőjű • Típusai – CD-RW • Kapacitása: – Mbyte-ban: 650 -700 – Percben: 74 -80

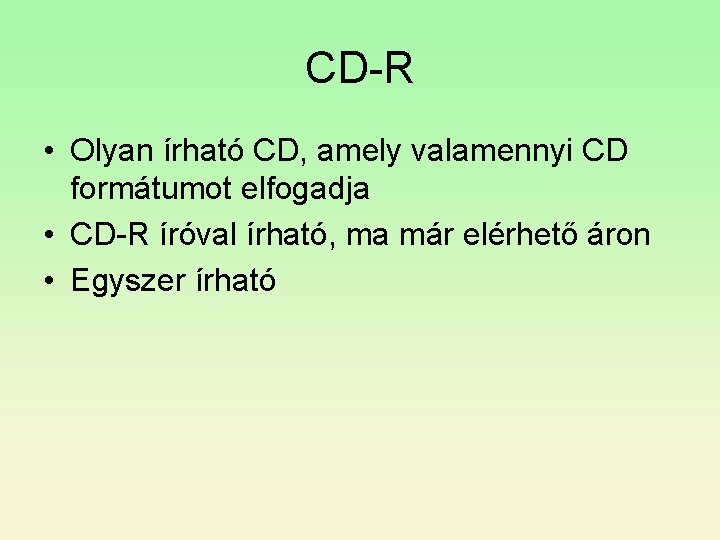

CD-R • Olyan írható CD, amely valamennyi CD formátumot elfogadja • CD-R íróval írható, ma már elérhető áron • Egyszer írható

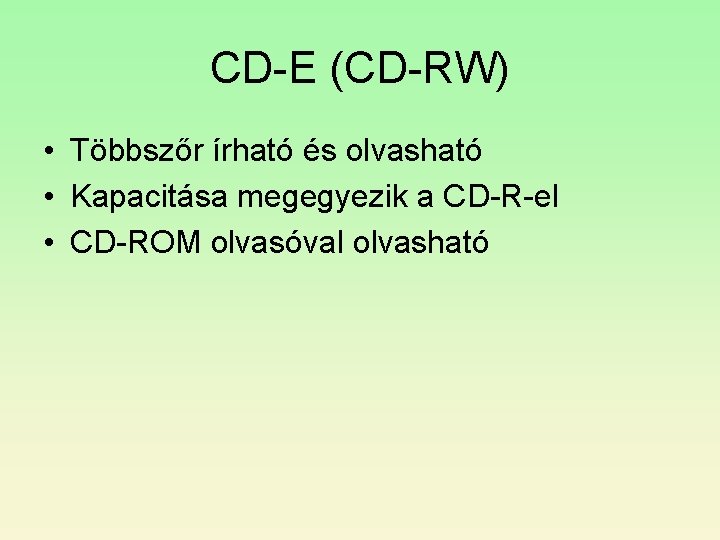

CD-E (CD-RW) • Többszőr írható és olvasható • Kapacitása megegyezik a CD-R-el • CD-ROM olvasóval olvasható

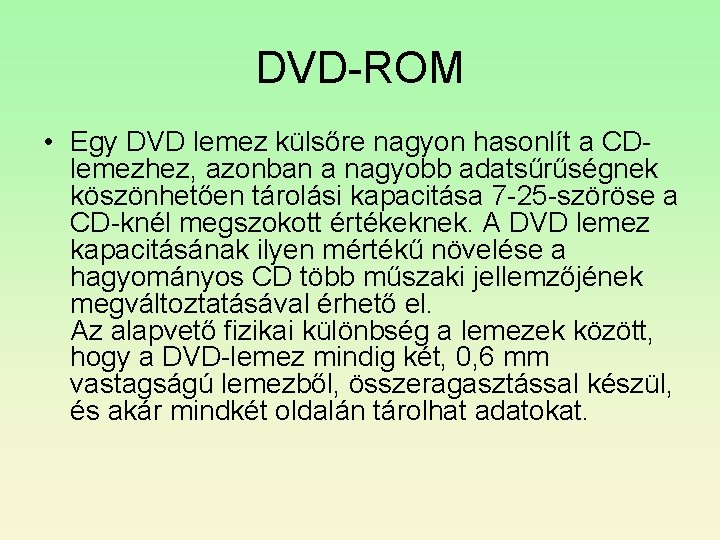

DVD-ROM • Egy DVD lemez külsőre nagyon hasonlít a CDlemezhez, azonban a nagyobb adatsűrűségnek köszönhetően tárolási kapacitása 7 -25 -szöröse a CD-knél megszokott értékeknek. A DVD lemez kapacitásának ilyen mértékű növelése a hagyományos CD több műszaki jellemzőjének megváltoztatásával érhető el. Az alapvető fizikai különbség a lemezek között, hogy a DVD-lemez mindig két, 0, 6 mm vastagságú lemezből, összeragasztással készül, és akár mindkét oldalán tárolhat adatokat.

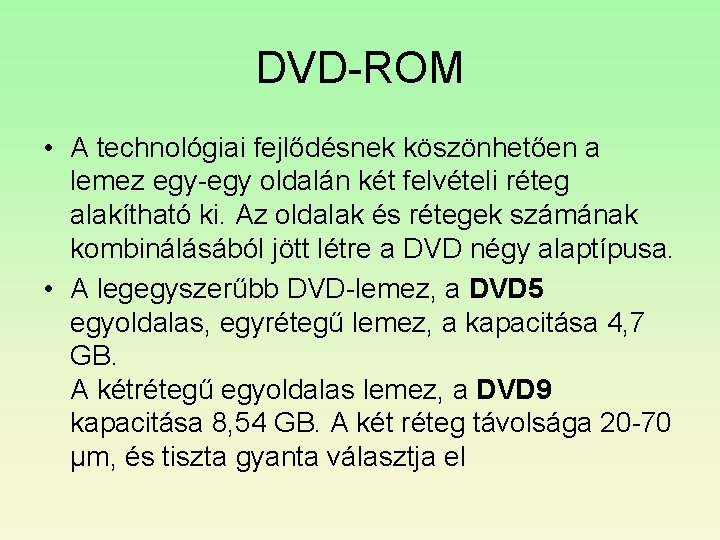

DVD-ROM • A technológiai fejlődésnek köszönhetően a lemez egy-egy oldalán két felvételi réteg alakítható ki. Az oldalak és rétegek számának kombinálásából jött létre a DVD négy alaptípusa. • A legegyszerűbb DVD-lemez, a DVD 5 egyoldalas, egyrétegű lemez, a kapacitása 4, 7 GB. A kétrétegű egyoldalas lemez, a DVD 9 kapacitása 8, 54 GB. A két réteg távolsága 20 -70 µm, és tiszta gyanta választja el

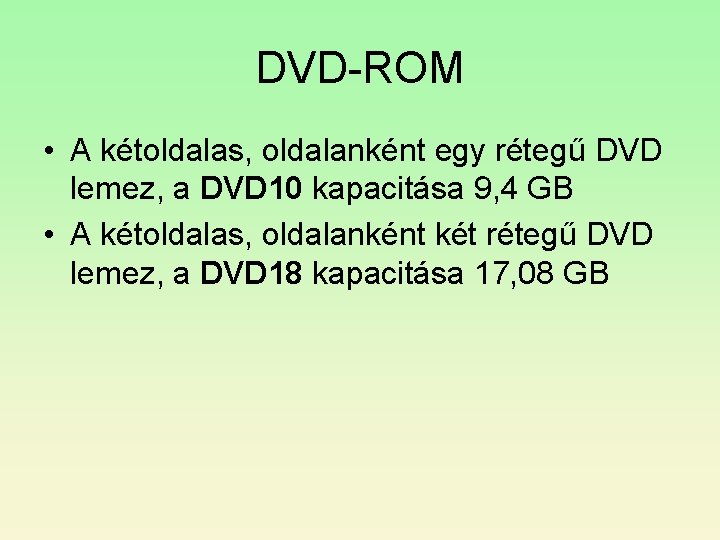

DVD-ROM • A kétoldalas, oldalanként egy rétegű DVD lemez, a DVD 10 kapacitása 9, 4 GB • A kétoldalas, oldalanként két rétegű DVD lemez, a DVD 18 kapacitása 17, 08 GB
