Számítógép hálózatok Alapfogalmak Hálózatok

Számítógép hálózat fogalma n Számítógép hálózat (Computer network): • számítógépek összekapcsolásán alapuló rendszer • a számítógépek közötti folyamatos adatforgalmat biztosítja Hálózatok

Miért alakult ki? Erőforrásmegosztás n Hardveres • • • Hálózatok Háttértároló Nyomtató … n Szoftveres • • • Adatbázis Program …

Hálózatok csoportosítása n Átviteli módszer alapján • Szimplex n egyirányú adatátvitel: adó → vevő. (pl. tévé, rádió) • Félduplex n az információáramlás már kétirányú, de egyszerre mindig csak az egyik irány foglalja a csatornát. (pl. CB rádió) • Duplex n Hálózatok egyidejűleg két irányban történő átvitel valósul meg. (pl. telefon)

Hálózatok csoportosítása n A számítógépek összekapcsolási módja alapján • a hálózat elemeinek hardveres elrendezése, kapcsolódási rajza, a hálózat topológiája Hálózatok

Hálózatok csoportosítása n Hálózati topológiák n Csillag (star) • Központi berendezéssel állnak összeköttetésben a munkaállomások. • Előnye: Sok gép kapcsolható össze, egy kábelhiba nem okoz rendszerhibát. Hálózatok

Hálózatok csoportosítása n Hálózati topológiák n Gyűrű (ring) • A központi gerincvezeték gyűrű alakú, ehhez csatlakoznak a számítógépek. • Előnye: üzembiztonság • Hátránya: lassú Hálózatok

Hálózatok csoportosítása n Hálózati topológiák n Sín (busz) • A számítógépek egy központi gerinckábelhez csatlakoznak. • Előnye: Nagy átviteli sebesség. • Hátránya: Egy kábelhiba az egész rendszerre kihat. Hálózatok

Hálózatok csoportosítása n Hálózati topológiák n Fa (tree) • Minden számítógép csak egyetlen útvonalon érhető el. Ez egy hierarchikus elrendezés. • Hátránya: egy hiba miatt az alatta található alhálózatok is kiesnek a rendszer működéséből. Hálózatok

Hálózatok csoportosítása n Hálózati topológiák n Vegyes • Előzőek valamilyen kapcsolódása Hálózatok

Hálózatok csoportosítása n Szoftveres szempontból vizsgálva • Vezérjeles (tokenes) n Hálózatok A token (vezérjel) „jár” körbe-körbe a hálózaton. Adatot csak az a gép küldhet akinél a token van. Nagyon biztonságos, de lelassulhat, ha nem kiegyenlített az adatközlés.

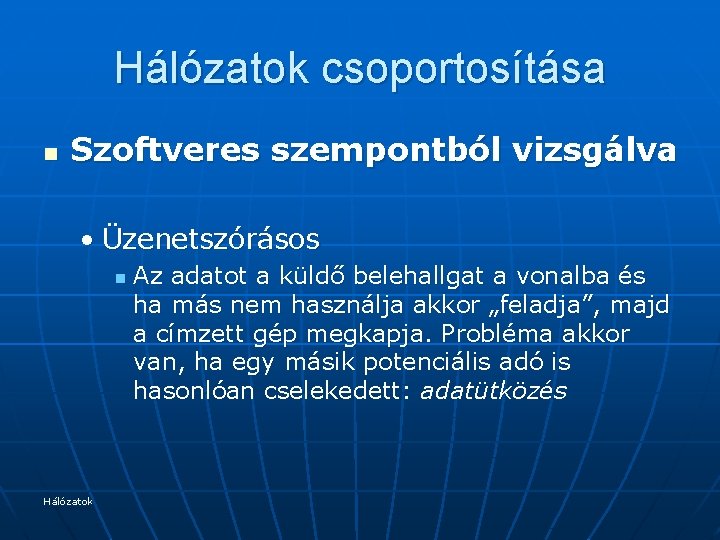

Hálózatok csoportosítása n Szoftveres szempontból vizsgálva • Üzenetszórásos n Hálózatok Az adatot a küldő belehallgat a vonalba és ha más nem használja akkor „feladja”, majd a címzett gép megkapja. Probléma akkor van, ha egy másik potenciális adó is hasonlóan cselekedett: adatütközés

Protokoll fogalma n Protokoll (Protocol): szabványos felület, amely két vagy több egymással kommunikációra képes eszköz viselkedését írja le. A protokollok általában többszintűek, azaz egy folyamatot egymásra épülő részfolyamatokra bontanak. Protokoll

Bitekre fordítja az Küldő üzenetet, azonosítja a küldőt és a fogadót Tömörít és titkosít, ha kell átalakít Beállítja az üzenettovábbítási folyamat jellemzőit Pl. duplex/félduplex Csomagokra bontja Kiválasztja az az üzenetet üzenettovábbítás útvonalát (statikus, Felügyeli a dinamikus továbbítási útvonalkijelölés) folyamatot, másolatot készít az üzenetről, amíg épségben meg nem érkezik a következő ponthoz Átalakítja az üzenetet olyan formába, amit a Rétegek szállító közeg szállítani képes. Bitekből emberek számára is Fogadó olvasható formába önti az üzenetet Felhasználói réteg Kapcsolati réteg Kitömörít, átalakít Megvárja, míg az üzenet összeáll, csak ezután küldi tovább a következő rétegnek Összeilleszti az üzenet darabjait Biztonsági ellenőrzéseket végez Ellenőrzi a csomagokat, jelzi, ha hibásak Visszakonvertálja bitekre.

Rétegek
