SZÁMÍTÓGÉP ARCHITEKTÚRÁK Németh Gábor 2002 Németh Gábor: Számítógép architektúrák
![BEVEZETÉS • A hardver tervező elemi áramkörökkel és azok összekapcsolásával foglalkozik. • A szoftver BEVEZETÉS • A hardver tervező elemi áramkörökkel és azok összekapcsolásával foglalkozik. • A szoftver](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-2.jpg)
BEVEZETÉS • A hardver tervező elemi áramkörökkel és azok összekapcsolásával foglalkozik. • A szoftver tervező egy magasszintű parancsnyelven keresztül kommunikál. Egy virtuális számítógépet lát. • Architektúra: A = <M, R> (M: funkciókat biztosító modulok halmaza, R: modulok közötti relációk halmaza, pl. az egyik modul egy szolgáltatást kér egy másik modultól. ) 2002 Németh Gábor: Számítógép architektúrák 2
![INFORMÁCIÓ-FELDOLGOZÁSI MODELLEK • • Vezérlésáramlásos modell Adatáramlásos modell Igényvezérelt modell Információvezérelt modell Minden információ-feldolgozási INFORMÁCIÓ-FELDOLGOZÁSI MODELLEK • • Vezérlésáramlásos modell Adatáramlásos modell Igényvezérelt modell Információvezérelt modell Minden információ-feldolgozási](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-3.jpg)
INFORMÁCIÓ-FELDOLGOZÁSI MODELLEK • • Vezérlésáramlásos modell Adatáramlásos modell Igényvezérelt modell Információvezérelt modell Minden információ-feldolgozási modellhez tartozik egy architektúra. A különböző architektúrák más-más feladatosztályok feldolgozására optimálisak. 2002 Németh Gábor: Számítógép architektúrák 3
![VEZÉRLÉSÁRAMLÁSOS MODELL - 1 • Ez a klasszikus Neumann modell. • A programozó írja VEZÉRLÉSÁRAMLÁSOS MODELL - 1 • Ez a klasszikus Neumann modell. • A programozó írja](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-4.jpg)
VEZÉRLÉSÁRAMLÁSOS MODELL - 1 • Ez a klasszikus Neumann modell. • A programozó írja elő, hogy MIT, MIT HOL és MIKOR kell végrehajtani (folyamatábra, klasszikus nyelvek). • Egyprocesszoros rendszerek és szekvenciális algoritmusok esetén kiváló. • Multiprocesszoros rendszerek esetén elvileg lehetetlen általános esetben meghatározni az optimális feladat hozzárendelést. 2002 Németh Gábor: Számítógép architektúrák 4
![VEZÉRLÉSÁRAMLÁSOS MODELL - 2 • A vezérlésáramlásos szervezés általános esetben nem teszi lehetővé a VEZÉRLÉSÁRAMLÁSOS MODELL - 2 • A vezérlésáramlásos szervezés általános esetben nem teszi lehetővé a](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-5.jpg)

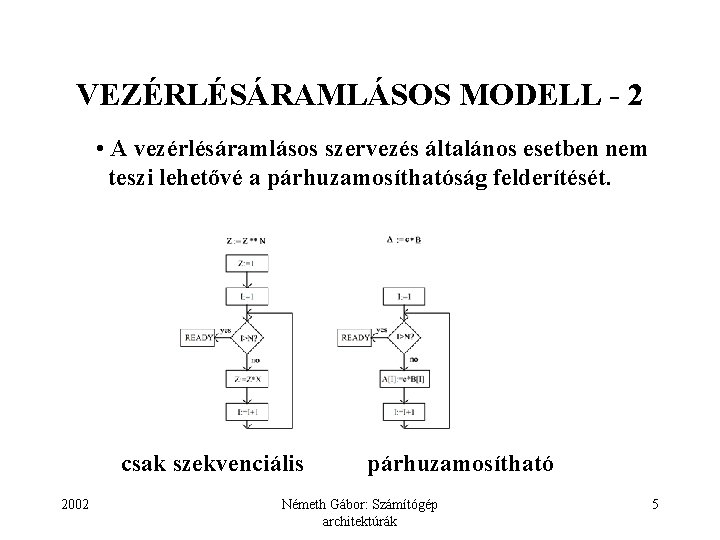

VEZÉRLÉSÁRAMLÁSOS MODELL - 2 • A vezérlésáramlásos szervezés általános esetben nem teszi lehetővé a párhuzamosíthatóság felderítését. csak szekvenciális 2002 párhuzamosítható Németh Gábor: Számítógép architektúrák 5
![VEZÉRLÉSÁRAMLÁSOS MODELL - 3 • PÉLDA: z : = [(a + b) * (c VEZÉRLÉSÁRAMLÁSOS MODELL - 3 • PÉLDA: z : = [(a + b) * (c](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-6.jpg)
VEZÉRLÉSÁRAMLÁSOS MODELL - 3 • PÉLDA: z : = [(a + b) * (c - d)] + [e / (f + g)] • (a + b), (c - d) és (f + g) tetszőleges sorrendben hajtható végre, a programozó egy sorrendet rögzít. • Hasonló a helyzet [(a …] és [e …] kiszámításánál. • Egy lehetséges végrehajtása: 2002 Németh Gábor: Számítógép architektúrák 6
![ADATÁRAMLÁSOS MODELL - 1 • Az utasítás akkor hajtódik végre, amikor a végrehajtásához szükséges ADATÁRAMLÁSOS MODELL - 1 • Az utasítás akkor hajtódik végre, amikor a végrehajtásához szükséges](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-7.jpg)
ADATÁRAMLÁSOS MODELL - 1 • Az utasítás akkor hajtódik végre, amikor a végrehajtásához szükséges összes operandus rendelkezésre áll. • Kellő számú feldolgozó egység esetén sok művelet hajtódhat "egyszerre" végre. • A program egy precedencia gráf leírása: MIT és HOL kell végrehajtani. 2002 Németh Gábor: Számítógép architektúrák 7
![ADATÁRAMLÁSOS MODELL - 2 • PÉLDA: z : = [(a + b) * (c ADATÁRAMLÁSOS MODELL - 2 • PÉLDA: z : = [(a + b) * (c](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-8.jpg)

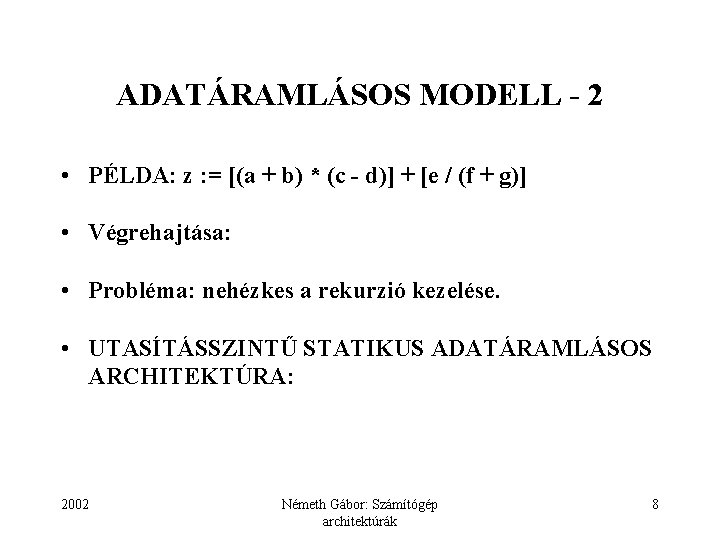

ADATÁRAMLÁSOS MODELL - 2 • PÉLDA: z : = [(a + b) * (c - d)] + [e / (f + g)] • Végrehajtása: • Probléma: nehézkes a rekurzió kezelése. • UTASÍTÁSSZINTŰ STATIKUS ADATÁRAMLÁSOS ARCHITEKTÚRA: 2002 Németh Gábor: Számítógép architektúrák 8
![IGÉNYVEZÉRELT MODELL - 1 • Egy számítógépekből és intelligens kapcsolókból álló hálózat egyik csomópontján IGÉNYVEZÉRELT MODELL - 1 • Egy számítógépekből és intelligens kapcsolókból álló hálózat egyik csomópontján](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-9.jpg)

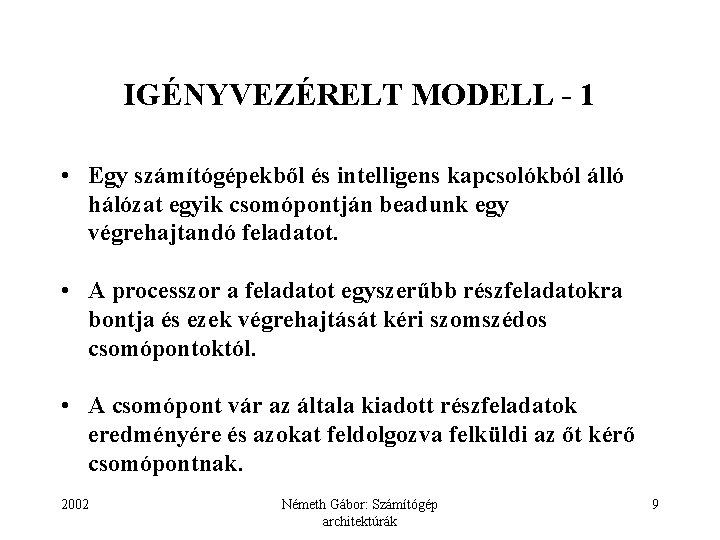

IGÉNYVEZÉRELT MODELL - 1 • Egy számítógépekből és intelligens kapcsolókból álló hálózat egyik csomópontján beadunk egy végrehajtandó feladatot. • A processzor a feladatot egyszerűbb részfeladatokra bontja és ezek végrehajtását kéri szomszédos csomópontoktól. • A csomópont vár az általa kiadott részfeladatok eredményére és azokat feldolgozva felküldi az őt kérő csomópontnak. 2002 Németh Gábor: Számítógép architektúrák 9
![IGÉNYVEZÉRELT MODELL - 2 • A processzoroknak és kapcsolóknak csak közvetlen szomszédaikat kell ismerniük. IGÉNYVEZÉRELT MODELL - 2 • A processzoroknak és kapcsolóknak csak közvetlen szomszédaikat kell ismerniük.](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-10.jpg)

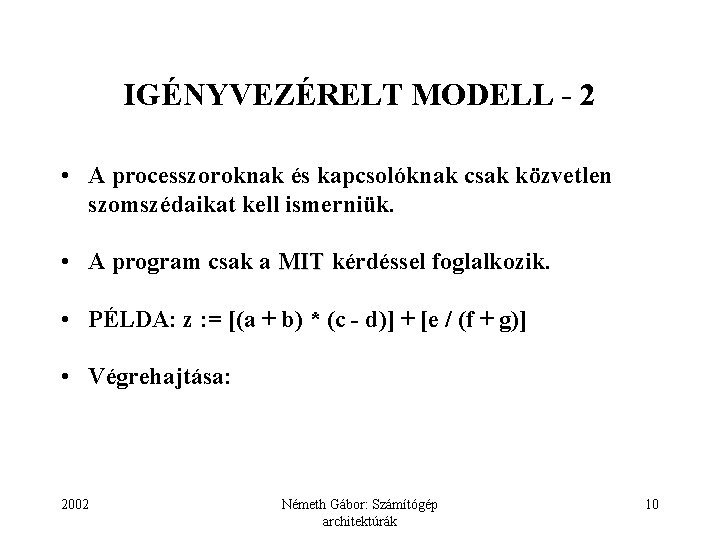

IGÉNYVEZÉRELT MODELL - 2 • A processzoroknak és kapcsolóknak csak közvetlen szomszédaikat kell ismerniük. • A program csak a MIT kérdéssel foglalkozik. • PÉLDA: z : = [(a + b) * (c - d)] + [e / (f + g)] • Végrehajtása: 2002 Németh Gábor: Számítógép architektúrák 10
![IGÉNYVEZÉRELT MODELL - 3 • Intelligens kapcsolók és processzorok esetén a rendszer automatikusan alkalmazkodik IGÉNYVEZÉRELT MODELL - 3 • Intelligens kapcsolók és processzorok esetén a rendszer automatikusan alkalmazkodik](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-11.jpg)

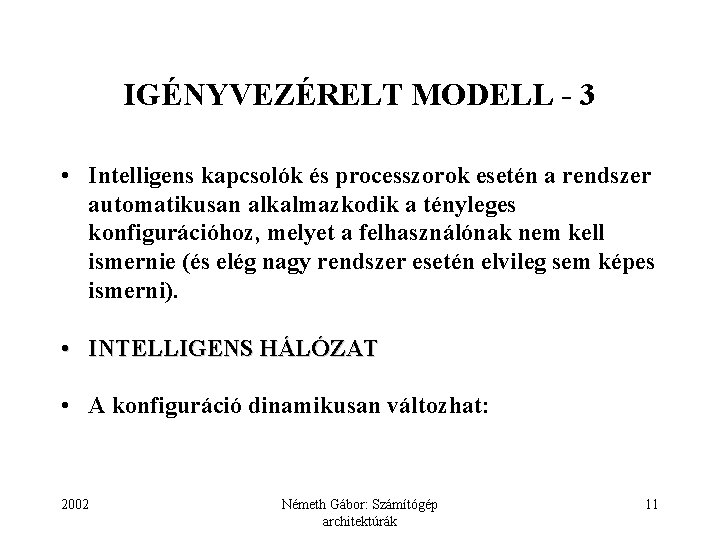

IGÉNYVEZÉRELT MODELL - 3 • Intelligens kapcsolók és processzorok esetén a rendszer automatikusan alkalmazkodik a tényleges konfigurációhoz, melyet a felhasználónak nem kell ismernie (és elég nagy rendszer esetén elvileg sem képes ismerni). • INTELLIGENS HÁLÓZAT • A konfiguráció dinamikusan változhat: 2002 Németh Gábor: Számítógép architektúrák 11
![INFORMÁCIÓVEZÉRELT MODELL • Az adatokat és az utasításokat felhasználásuk során sem különböztetjük meg. • INFORMÁCIÓVEZÉRELT MODELL • Az adatokat és az utasításokat felhasználásuk során sem különböztetjük meg. •](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-12.jpg)
INFORMÁCIÓVEZÉRELT MODELL • Az adatokat és az utasításokat felhasználásuk során sem különböztetjük meg. • MESTERSÉGES INTELLIGENCIA • ASSZOCIATÍV SZÁMÍTÓGÉP • NEURÁLIS HÁLÓZAT Sokkal több nyitott kérdés, mint megoldás. 2002 Németh Gábor: Számítógép architektúrák 12
![ASSZOCIATÍV SZÁMÍTÓGÉP • Tartalom szerint címezhető memórián alapul. • Nem válik szét az információ ASSZOCIATÍV SZÁMÍTÓGÉP • Tartalom szerint címezhető memórián alapul. • Nem válik szét az információ](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-13.jpg)
ASSZOCIATÍV SZÁMÍTÓGÉP • Tartalom szerint címezhető memórián alapul. • Nem válik szét az információ tárolása és feldolgozása. • Nagymértékben párhuzamos működés. • Komoly szoftver problémák. • PÉLDA: tanulás 2002 Németh Gábor: Számítógép architektúrák 13
![NEURÁLIS HÁLÓZAT • A biológiai neuron, illetve neurális hálózat (agy) közelítő megvalósításán alapul. • NEURÁLIS HÁLÓZAT • A biológiai neuron, illetve neurális hálózat (agy) közelítő megvalósításán alapul. •](http://slidetodoc.com/presentation_image/2113f3818d71326594e1a6833157f24a/image-14.jpg)
NEURÁLIS HÁLÓZAT • A biológiai neuron, illetve neurális hálózat (agy) közelítő megvalósításán alapul. • Számos nyitott kérdés: adott feladatosztályhoz milyen struktúra, milyen neuronokkal, milyen paraméterekkel kívánatos? • PÉLDA: Felügyelet nélküli tanulás az objektumok közötti implicit relációk alapján (szemantikus térkép). 2002 Németh Gábor: Számítógép architektúrák 14
