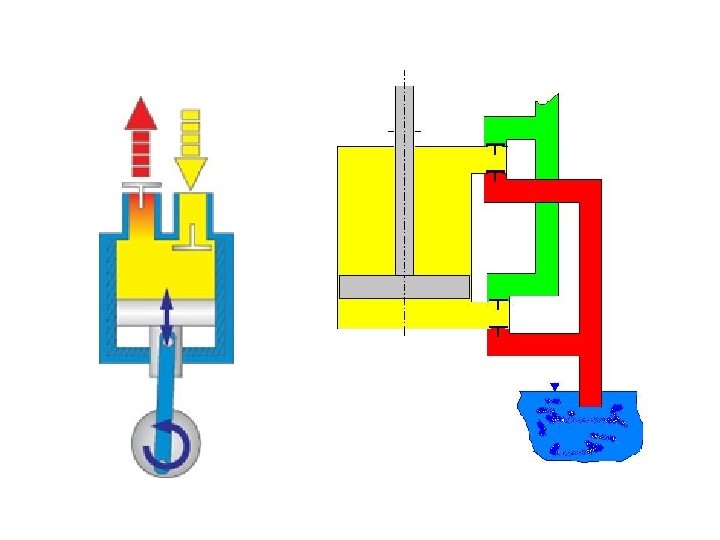

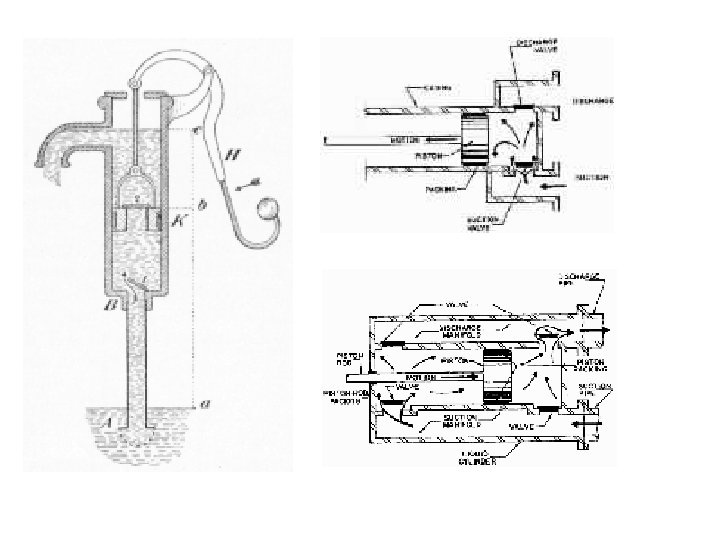

Szivattyúk fajtái 1. Dugattyús szivattyú - nem egyenletesen szállít, nagy nyomást tud elérni, nem

Szivattyúk fajtái 1. Dugattyús szivattyú - nem egyenletesen szállít, nagy nyomást tud elérni, nem szabad lefojtani – légüst beépítése!, adagolásra jó, nagy Q-t nehéz elérni vele.

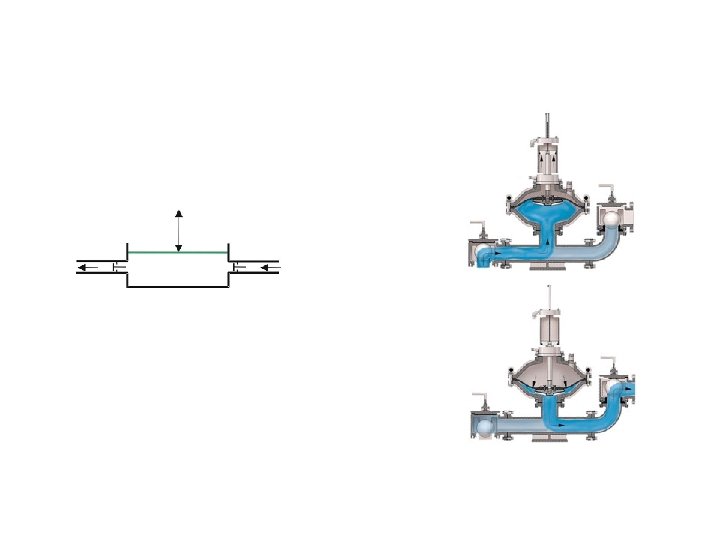

2. membránszivattyú Hasonló a dugattyús szivattyúhoz, de a lágy membrán a dugattyút, illetve a

2. membránszivattyú Hasonló a dugattyús szivattyúhoz, de a lágy membrán a dugattyút, illetve a meghajtó teret elválasztja a mozgatott közegtől.

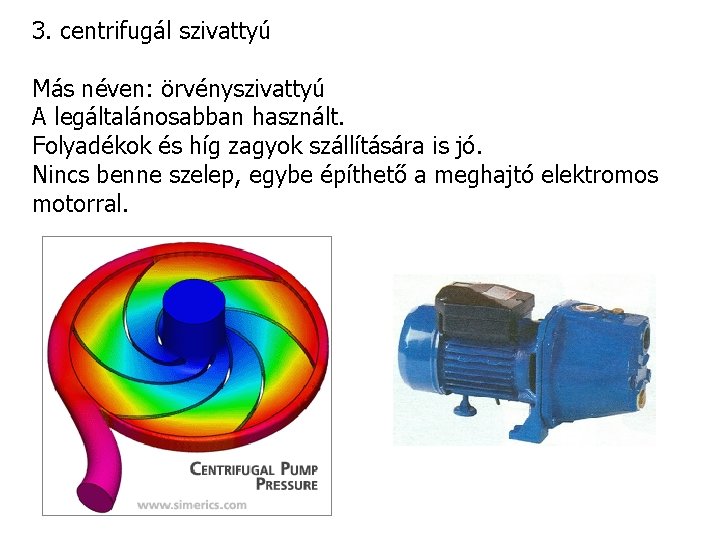

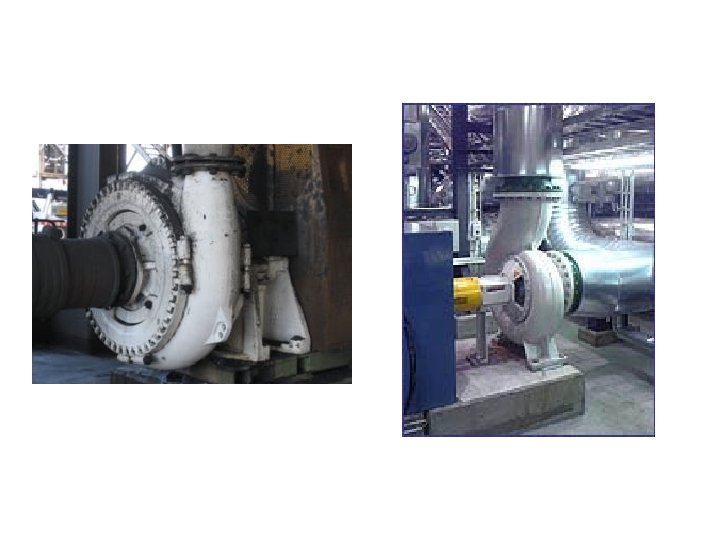

3. centrifugál szivattyú Más néven: örvényszivattyú A legáltalánosabban használt. Folyadékok és híg zagyok szállítására

3. centrifugál szivattyú Más néven: örvényszivattyú A legáltalánosabban használt. Folyadékok és híg zagyok szállítására is jó. Nincs benne szelep, egybe építhető a meghajtó elektromos motorral.

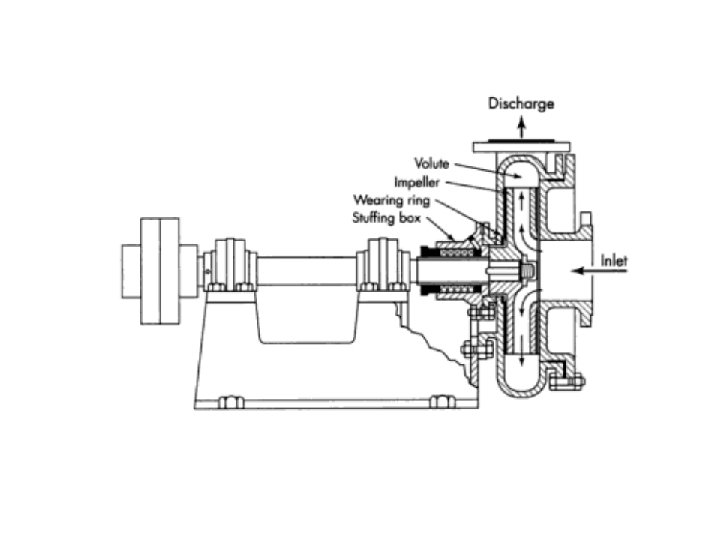

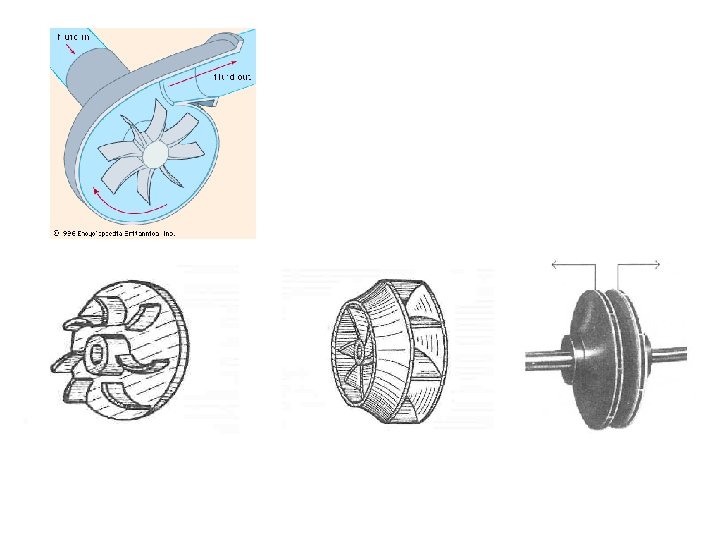

Működési elve: a folyadék a tengelynél lép be, a járókerék gyors körmozgásra kényszeríti, a

Működési elve: a folyadék a tengelynél lép be, a járókerék gyors körmozgásra kényszeríti, a centrifugális erő kifelé mozgatja a folyadékot – nő az áramlási keresztmetszet, de így csökken a sebesség → a nyomásnak nőnie kell (Bernoulli). A mechanikai energiát hidraulikus energiává alakítja.

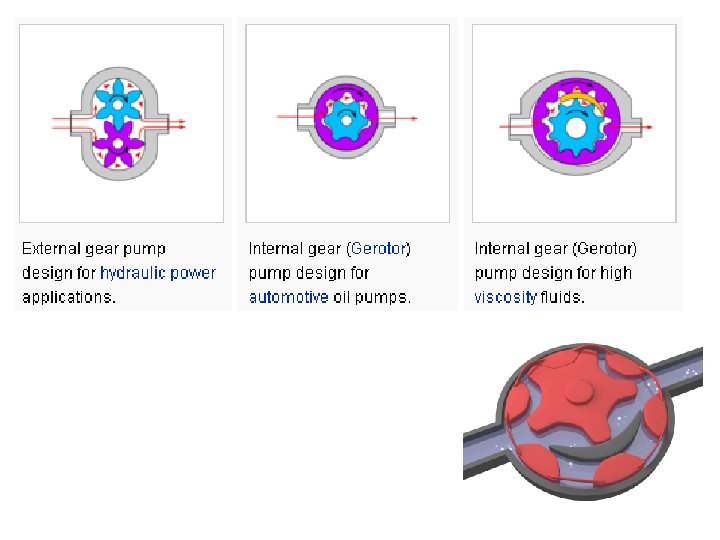

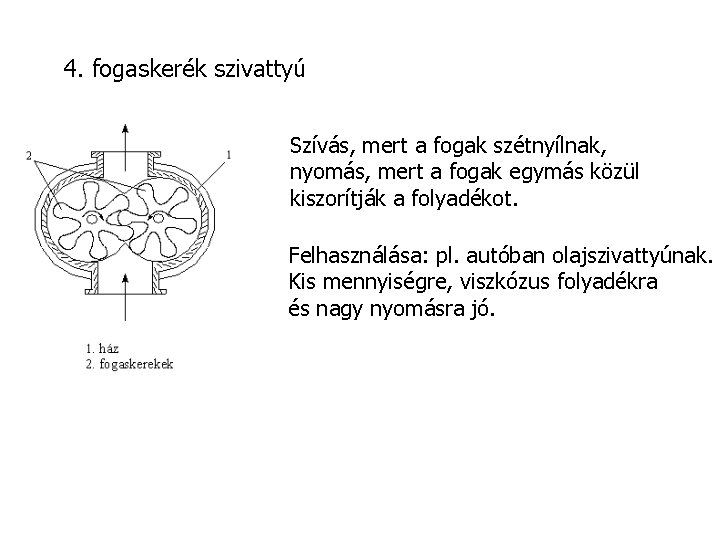

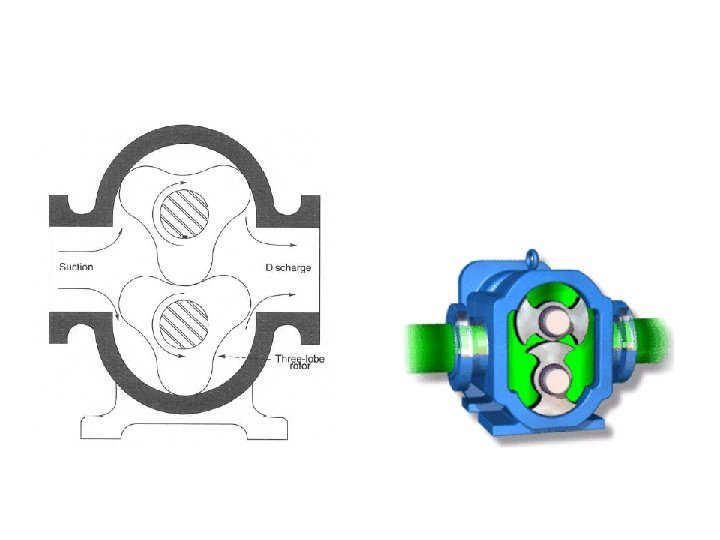

4. fogaskerék szivattyú Szívás, mert a fogak szétnyílnak, nyomás, mert a fogak egymás közül

4. fogaskerék szivattyú Szívás, mert a fogak szétnyílnak, nyomás, mert a fogak egymás közül kiszorítják a folyadékot. Felhasználása: pl. autóban olajszivattyúnak. Kis mennyiségre, viszkózus folyadékra és nagy nyomásra jó.

5. csavarszivattyú A húsdarálóra hasonlít. Felhasználás: sűrű szuszpenziók, agresszív anyagok, olvadt műanyagok szállítására.

5. csavarszivattyú A húsdarálóra hasonlít. Felhasználás: sűrű szuszpenziók, agresszív anyagok, olvadt műanyagok szállítására.

Archimédesz

Archimédesz

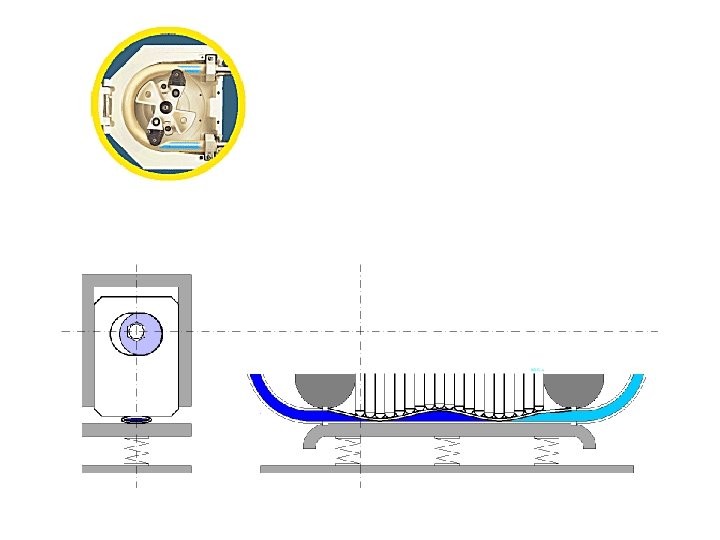

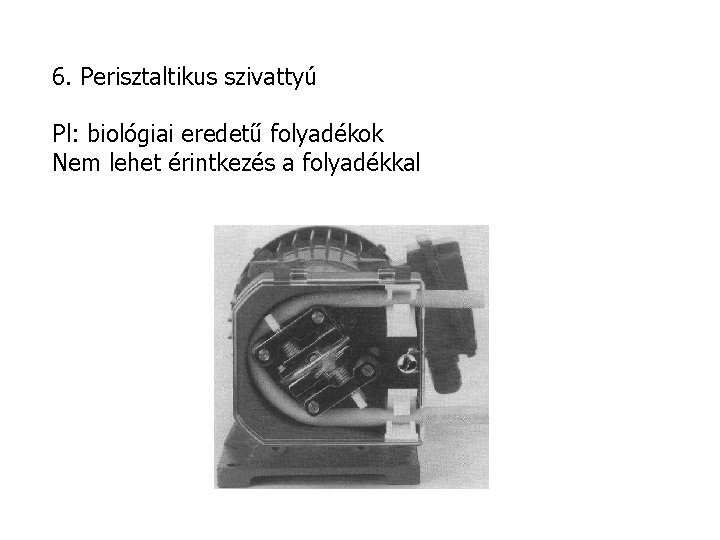

6. Perisztaltikus szivattyú Pl: biológiai eredetű folyadékok Nem lehet érintkezés a folyadékkal

6. Perisztaltikus szivattyú Pl: biológiai eredetű folyadékok Nem lehet érintkezés a folyadékkal

7. sugárszivattyú Folyadékok vagy gázok szállítására, illetve vákuum előállítására a vegyiparban és egyéb iparágakban,

7. sugárszivattyú Folyadékok vagy gázok szállítására, illetve vákuum előállítására a vegyiparban és egyéb iparágakban, valamint laboratóriumokban sokszor alkalmazott készülék. Működési elve az, hogy a nagy sebességgel áramló víz vagy gőz, illetve gáz szívó hatása magával ragadja a szállítandó anyag részecskéit. Ennek alapján lehetséges: vízsugárszivattyú, gőzsugárszivattyú, illetve légsugárszivattyú. Vízforralás

8. mamut szivattyú Sűrűségkülönbség alapján dolgozik, nincs mozgó alkatrész, de rossz hatásfoka Maximális emelési

8. mamut szivattyú Sűrűségkülönbség alapján dolgozik, nincs mozgó alkatrész, de rossz hatásfoka Maximális emelési magasság:

9. nyomótartály (Montejus edény) Szakaszos üzem rossz hatásfok, de nincs mozgó alkatrész. Korrozív anyagokra

9. nyomótartály (Montejus edény) Szakaszos üzem rossz hatásfok, de nincs mozgó alkatrész. Korrozív anyagokra is jó.

10. Vákuumos mozgatás Felhasználás ugyanaz, mint az előbb, de a vákuum miatt kevéssé veszélyes.

10. Vákuumos mozgatás Felhasználás ugyanaz, mint az előbb, de a vákuum miatt kevéssé veszélyes.

11. szivornya bor lefejtésekor

11. szivornya bor lefejtésekor

Gázok szállítása Azonos elvek alapján történik: szivattyú ↔ kompresszor dugattyús szivattyú → kompresszor centrifugál

Gázok szállítása Azonos elvek alapján történik: szivattyú ↔ kompresszor dugattyús szivattyú → kompresszor centrifugál szivattyú → radiális kompresszor fogaskerék szivattyú → rotációs gázfúvó csavarszivattyú → csavar kompresszor

Szivattyúk szabványos jelképei (MSz 13803 -72) dugattyús szivattyú kompresszor centrifugál szivattyú membránszivattyú szellőző vagy

Szivattyúk szabványos jelképei (MSz 13803 -72) dugattyús szivattyú kompresszor centrifugál szivattyú membránszivattyú szellőző vagy fúvó

fogaskerék szivattyú sugárszivattyú nyomótartály csavarszivattyú mamutszivattyú

fogaskerék szivattyú sugárszivattyú nyomótartály csavarszivattyú mamutszivattyú

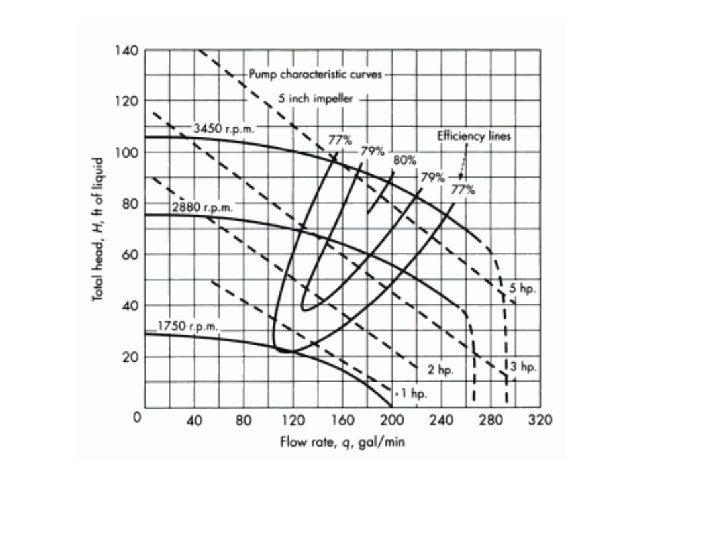

Centrifugál szivattyúk jelleggörbéje Görbesereg: • Különböző járókerék átmérőknél, azonos fordulatszámnál • Különböző fordulatszámnál, azonos

Centrifugál szivattyúk jelleggörbéje Görbesereg: • Különböző járókerék átmérőknél, azonos fordulatszámnál • Különböző fordulatszámnál, azonos járókerék átmérőnél Kompozit görbék: • szállítómagasság • teljesítmény • hatásfok

Centrifugál szivattyúk jelleggörbéje

Centrifugál szivattyúk jelleggörbéje

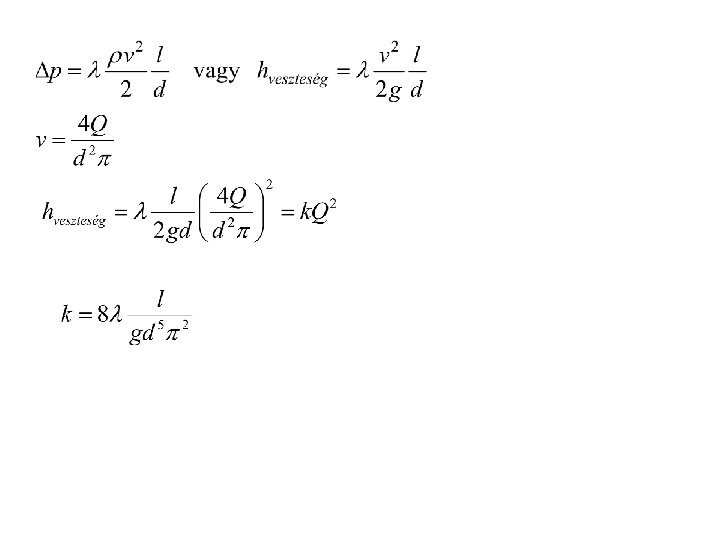

A csővezeték jelleggörbéje

A csővezeték jelleggörbéje

Szivattyúk munkapontja Az, hogy a szivattyú mennyi folyadékot szállít, az a szivattyú és az

Szivattyúk munkapontja Az, hogy a szivattyú mennyi folyadékot szállít, az a szivattyú és az adott csővezeték jelleggörbéjétől függ, a két görbe metszéspontjánál alakul ki a munkapont.

Példa: A szivattyú jelleggörbéje: Nyílt tartályból 5, 5 m magasságra szállítunk vizet. A csővezeték

Példa: A szivattyú jelleggörbéje: Nyílt tartályból 5, 5 m magasságra szállítunk vizet. A csővezeték 20 m hosszú és 100 mm átmérőjű, a súrlódási tényezője l = 0, 018. Határozzuk meg: (a) a szállított vízmennyiséget; (b) a hatásfokot; (c) a felvett teljesítményt.
