SZILÁRD ANYAGOK SZÁLLÍTÁSA Készítette: Varga István VEGYÉSZETI-ÉLELMISZERIPARI KÖZÉPISKOLA CSÓKA varga. i@neobee. net

q. A különböző szilárd halmazállapotú anyagokat szállíthatjuk egészen kis távolságra, pl. pár deciméterre, de számos esetben több száz méterre is. Ø A szállítás történhet egy üzemen belül egyik készülékből a másikba, Ø egyes üzemrészek között, Ø a raktárból a feldolgozás helyére stb.

v. Ha a szilárd anyagot több kilométeres távolságra kell szállítani, leggyakrabban szállítóeszközöket (gépi hajtású kocsikat, gépjárműveket használnak).

Halmazanyagok szállítása A halmazanyagok lehetnek: Ø darabosak, Ø szemcsések és Ø porszerűek. • Gyakori az az eset is, mikor vegyes szemcsenagyságú az anyag.

• A halmazba felrakott anyag egyik fontos jellemzője a természetes rézsűszög. A kúpszerű anyaghalmaz alkotójának vízszintessel bezárt szögét értjük, amely tapasztalat szerint adott szemcseméret és nedvességtartalom mellett állandó.

q. Valamely szállítóberendezéssel folytonos anyagáramban továbbított anyagmennyiséget a következőképpen számíthatjuk ki: A - az anyagáram keresztmetszetének felülete, W -az anyag haladási sebessége, - az anyag látszólagos (ömlesztett) sűrűsége.

Ø Látszólagos sűrűségen az anyagnak azt a sűrűségét értjük, amelyet a halmazban mérhetünk. Ez a sűrűség mindig kisebb, mint az anyag tényleges-valódi sűrűsége, v. Adagokban való továbbításkor a szállított anyagmennyiség, a következőképpen számítható ki: Q 0 – egy adag tömege, w - az adagok haladási sebessége, i - az adagok egymástól való távolsága.

Szállítóberendezések A berendezés kiválasztásakor több szempontot kell figyelembe venni: Ø A szilárd anyag szemcsenagysága-szemcseösszetétele, Ø A szállítási pálya milyensége (vízszintes, meredek, lejtős stb. ), Ø A szállítás távolsága, Ø A szállítandó anyag érzékenysége az időjárás viszontagságaira, Ø A szállítandó anyag szennyezi-e a környezetét (pl. bocsájt-e ki ártalmas gázokat, gőzőket stb. ), Ø Melyik szállítóberendezés alkalmazása igényel legkisebb energiabefektetést, azaz melyik a leggazdaságosabb.

A legelterjedtebb szállítóberendezések a következők: • Szállítószalagok, • Láncos szállítók, • Rédlerek, • Serleges szállítók, • Csigás szállítók, • Lengő szállítók, • Pneumatikus szállítók.

Szállítószalagok • A gumihevederes szállítószalagok szélessége 0, 2 - 1, 4 méterig, hossza 2 – 500 m – ig terjedhet. A szalag sebessége 0, 5 - 2 m között változhat. .

Láncos szállítók

Rédlerek

Serleges szállítók ØA serleges elevátorok egyaránt alkalmasak aprószemcsés, darabos és porszerű anyagok szállítására. A szállítás magassága elérheti az 50 métert is.

Csigás szállítók A csiga csavarfelületének menetemelkedése általában

Ø A szállított anyag tömegárama a következő tapasztalati képlet szerint számítható ki: n – a csiga fordulatszáma [ford. /perc] D - a csiga átmérője [m] ρ- az anyag sűrűsége [kg/m 3] φ- a térkitöltési tényező (dimenzió nélküli szám) (0, 1 és 0, 5 között változik)

Lengő szállítók 1 – szállítócsatorna, 2 – rugók, 3 - hajtórúd

Pneumatikus szállítók Ø Pneumatikus szállításon olyan szállítást értünk, amely során a porszerű vagy aprószemcsés anyag gázáram, többnyire levegőáram segítségével halad a szállítás helyére, meglehetősen nagy sebességgel.

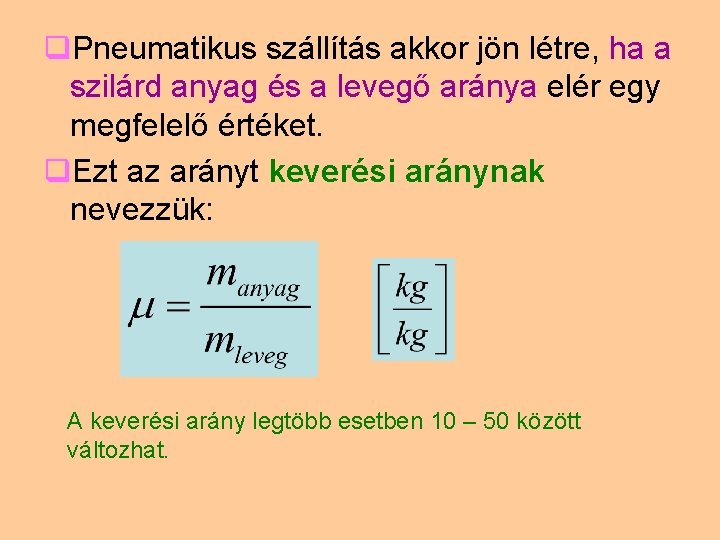

q. Pneumatikus szállítás akkor jön létre, ha a szilárd anyag és a levegő aránya elér egy megfelelő értéket. q. Ezt az arányt keverési aránynak nevezzük: A keverési arány legtöbb esetben 10 – 50 között változhat.

q. Ha az áramló gáz nyomása a légköri nyomásnál kisebb, tehát a levegő szívás hatására áramlik-szívóüzemről, vagyis depressziós pneumatikus szállításról beszélünk. q. Amennyiben a légköri nyomásnál nagyobb nyomáson történik a szállítás nyomóüzemű, vagyis kompressziós szállításról van szó.

Szívóüzemű pneumatikus szállítás

Nyomóüzemű pneumatikus szállítás Fuller-szivattyú 1 - Fuller-szivattyú; 2 – A szállítandó anyagot tároló siló; 3 – Adagolóberendezés; 4 – Ciklon; 5 – Ciklon a finom por leválasztásához.

Szállítás távolsága [m] Szükséges légnyomás [Pa] 100 20000 100 – 200 25000 200 – 30000 300 - 700 35000 – 40000
