SZERETETTEL KÖSZÖNTÖM AZ ELŐADÁS RÉSZTVEVŐIT !

A tűz és füstterjedés megakadályozása paneles lakóépületekben

- Magyarországon több mint félmillió panellakás épült. - 1, 2 millió ember lakik bennük. - A lakások többsége több mint 30 éves. - Tűzvédelmi szempontból nem felelnek meg a mai követelményeknek. A panellakások biztonsága, tűzvédelme kiemelt fontosságú Budapest, XV. Páskom park 35. (2007. június 7. ) Debrecen, Fényesudvar 6. (2007. február 26. )

Miskolc (2009. augusztus 15. )

„PANELPROBLÉMÁK” Közös helyiségek: • az egy lépcsőházas ill. a több lépcsőházból álló szalagházak is egyetlen tűzszakaszt alkotnak • biztonsági felvonó hiánya • az épületeket vertikálisan átszelő szemétledobók, a benne tárolt éghető anyagok • automatikus tűzjelző, tűzoltó berendezések hiánya • füstmentes lépcsőház hiánya • megfelelő hő- és füstelvezetés kialakításának hiánya • a beépített mechanikusan nyitható hő- és füstelvezető berendezések karbantartásának a hiánya • a lakások előtti közlekedő terek ráccsal történő lezárása, éghető anyagok tárolása • menekülési útvonalak jelölésének, irányfényeknek a hiánya • biztonsági világítás hiánya, • kiürítési útvonalon található, faszerkezetű szekrénybe beépített elektromos mérőórák • megoldatlan az esetleges tűzvédelmi berendezések megfelelő ideig történő működőképességének a biztosítása Lakások kialakítása: • a homlokzati , valamint a lakásbejárati nyílászárok tűzállósági szempontból nem minősítettek • a függőleges épületgépészeti aknák és a lakások konyhái, vizes helységei közötti szerkezetek favázra szerelt, festett faroslemez kialakításúak Egyéb: • tűzoltási felvonulási területeken parkoló gépjárművek

MEGOLDÁS 1. Épületgépészeti aknák, közműaknák hatékony lezárása, tűzvédelmi szakaszolása 2. Szellőző csatornák lakáson belüli elszívó csatlakozásainak tűzvédelmi lezárása 3. Lakások előtti folyosók, lépcsőházak hő- és füstelvezetésének biztosítása 4. Tűzgátló biztonsági lakásbejárati ajtók beépítése

1. ÉPÜLETGÉPÉSZETI AKNÁK, KÖZMŰAKNÁK HATÉKONY LEZÁRÁSA PANELLHÁZAK KÖZMŰAKNÁIT DEMONSTRÁLÓ MODELL 400 X 800 mm 1 db légtechnikai kürtő (szintenkénti kiállása 100 Ø) Kábeltálcán elhelyezett kábelkötegek 4 db 40 -60 Ø fémcső 1 db 110 Ø műanyag cső Ára: 6. 500, -Ft+Áfa 0, 4 x 0, 8 m 2 lezárás EI 90 -120 27. 140, -Ft Árak összesen: -EI 90 esetében: 14. 000, -Ft 6. 500, -Ft 27. 140, -Ft 12. 100, -Ft 59. 740, -Ft Közműakna fal EI 90 kivitel kb. 2 m 2 14. 000, -Ft + Áfa Ø 100 mm-es tűzgátló lezáró rács: 12. 100, -Ft+Áfa

1. ÉPÜLETGÉPÉSZETI AKNÁK, KÖZMŰAKNÁK HATÉKONY LEZÁRÁSA MŰANYAG LEFOLYÓCSŐ TŰZVÉDELMI LEZÁRÁSA Műanyag lefolyócső PS 10 110 tűzvédelmi csőmandzsetta POLYLACK F –el kezelt kőzetgyapot lap

1. ÉPÜLETGÉPÉSZETI AKNÁK, KÖZMŰAKNÁK HATÉKONY LEZÁRÁSA Fémcsövek és kábelkötegek tűzvédelmi lezárása POLYLACK F, K tűzvédő bevonattal kezelt kábelkötegek POLYLACK F, K tűzvédő bevonattal kezelt fémcsövek

1. ÉPÜLETGÉPÉSZETI AKNÁK, KÖZMŰAKNÁK HATÉKONY LEZÁRÁSA Polylack KG/grafitos kitt -műanyag csövek (Ø 50 mm)lezárása/EI 120 -műanyag védőcsőben vezetett kábelek lezárása /EI 120 -éghető szigetelésű fémcsövek lezárására/EI 120 • Tűzvédelmi lezárás hőre duzzadó, grafit tartamú kittel • A lezárás kőzetgyapotlapból és egy speciális kittből áll, ami tűz esetén magas nyomás mellett többszörösére növeli térfogatát. Ennek köszönhetően mintegy átvágva akár a vastagfalú műanyagcsövet is, kitöltve a keletkezett réseket éppúgy, akárcsak a kábelátvezetésnél akadályozza meg a lángok továbbterjedését. Ez a rendszer többek közt alkalmazható műanyagcső-átvezetés, kábelátvezetés, védőcsővel ellátott kábelátvezetés tűzvédelmi lezárására, réskitöltésre egyaránt.

1. ÉPÜLETGÉPÉSZETI AKNÁK, KÖZMŰAKNÁK HATÉKONY LEZÁRÁSA Dunafoam 1 K tűzgátló hab -kisméretű átvezetés/EI 120 -építési hézagok/EI 45, EI 60, EI 120 -tűzgátló ajtó tokszerkezetének kitöltése/ EI 60 • Építési hézagok, kábel- és fémcsőátvezetések tűzvédelmi tömítése tűzvédelmi purhabbal • A rendszer kiválóan alkalmazható nehezen hozzáférhető rések, átvezetések lezárásakor mint gyors, egyedi, esetleg kiegészítő meoldás. A tűzvédelmi purhab duzzadóképessége kb. 30 -szoros, ezáltal az összes rés, nyílás vele könnyen kitölthető.

1. ÉPÜLETGÉPÉSZETI AKNÁK, KÖZMŰAKNÁK HATÉKONY LEZÁRÁSA PS fémházas mandzsetta -PVC és PE csövek Ø 50 -250 mm/EI 120 • Műanyag csőátvezetés lezárása tűzvédelmi mandzsettával • Az épületek tűzbiztonságát illetően nagy veszélyt jelentenek a műanyagból készült különböző célra felhasznált éghető anyagú csővezetékek. Tűz kitörése esetén az ilyen, védetlen csövek optimális közeget nyújtanak a tűz terjedésének, főként ami a függőleges vezetékeket illeti (kémény-effektus). Egyszerű, de annál hatásosabb védelmet nyújt a cső köré felszerelt tűzvédelmi mandzsetta, ami a tűz kitörése után rövid időn belül olyan mértékben megduzzad, hogy az teljesen összeszorítja-átvágja a műanyag csövet köszönhetően a speciális, grafit tartalmú töltetének, ezzel képezve akadályt a tűz továbbterjedésének.

1. ÉPÜLETGÉPÉSZETI AKNÁK, KÖZMŰAKNÁK HATÉKONY LEZÁRÁSA PS 25 fémház nélküli mandzsetta/tűzvédelmi szalag -PVC és PE csövek Ø 50 -250 mm/EI 120 • Műanyagcső-átvezetés beépíthető laminátok lezárása tűzvédelmi mandzsettával - • A tűzvédelmi mandzsettákhoz hasonlóan ez a rendszer is nyomás hatására a csövet összeszorító és a nyílást speciális anyaggal teljesen kitöltő funkciójának köszönhetően véd a tűz továbbterjedésétől. E két rendszer egyedül a fémház, illetve a fémház nélküli köpenyezésben tér el egymástól (önálló tűzvédelmi laminát).

ÉPÍTÉSZETI HÉZAGOK HATÉKONY LEZÁRÁSA DUNASEAL FUGATÖMÍTŐ SZALAG • Dilatációs (mozgó) hézagok tűzvédelmi tömítése/EI 120 • Az előre elkészített – 1 vagy 2 réteg égéskésleltetett habszivacsból, és a 2 vagy 3 réteg tűzvédelmi laminátból álló rendszer résbe való helyezésével nagyon gyorsan és hatásosan alakítunk ki tűzvédelmi tömítést födémben, falban, ill. 2 szerkezet találkozásánál keletkező réseknél. Ez a rendszer rendkívül rugalmas, ami lehetővé teszi a tömített szerkezetek egymástól eltérő mozgását, megtartva a tömítés teljességét.

2. SZELLŐZŐ CSATORNÁK TŰZVÉDELMI LEZÁRÁSA PS 30 TŰZVÉDELMI RÁCS SZELLŐZŐ CSATORNÁK TŰZVÉDELMI SZAKASZOLÁSA LÉGTEKNIKAI KÜRTŐ LAKÁSONKÉNTI KIÁLLÁSAINAK TŰZVÉDELMI LEZÁRÁSA Hő hatására duzzadó laminát rács

2. SZELLŐZŐ CSATORNÁK TŰZVÉDELMI LEZÁRÁSA PS 30 TŰZVÉDELMI RÁCS ÉMI jelenlétében végzett sikeres tűzállósági vizsgálat Igazolható tűzállósági határérték: EI 90

3. LAKÁSOK ELŐTTI FOLYOSÓK, LÉPCSŐHÁZAK HŐ- ÉS FÜSTELVEZETÉSÉNEK BIZTOSÍTÁSA Eső-, szél érzékelő Füstérzékelő Ablak (ablaknyitó elektromotor) Szellőztető kapcsoló Vezérlő központ Vésznyitók Ajtó (ajtónyitó elektromotor) Tűzjelző központ

4. TŰZGÁTLÓ BIZTONSÁGI LAKÁSBEJÁRATI AJTÓK BEÉPÍTÉSE EI 30 lakásbejárati tűzgátló biztonsági ajtó Felső záró elem Gipszkarton betét Lapmegerősítő profil Kiemelés gátló Szigetelő panel Horganyzott lemez ajtólap Hőre táguló tömítés Gipszkarton rögzítő csík Kéttollú biztonsági zár Gipszkarton betét Fa burkolat Inox peremlemez Egy átlagos ajtó: 90 x 210 cm-es EI 30 -as MABISZ Minősítésű Ára (beépítéssel): 105. 000, -Ft + ÁFA

- Az építészeti tűzvédelmi elemek nagy előnye, hogy nincs vagy csak kis részben van mozgó részük nem függnek elektromos kapcsolattól, illetve elektromos, elektronikus eszközöktől. - Emiatt védelmi képességük nagy biztonságú, lényegesen nagyobb, mint az aktív tűzvédelmi elemeké Kivéve: § - ha nem megfelelően építették be § - ha a beépítés után szándékosan vagy véletlenül megsértették

- Tűzvédő bevonatok: - a rendszert (alapozás –védőanyag-fedőbevonat ) nem az előírásnak megfelelően alakították ki - ez igaz lehet tűzvédő festékek alkalmazásánál acél és kábel felületen illetve tűzvédő habarcs alkalmazása acél vagy beton felületen - nem megfelelő rétegvastagság a szükséges tűzállósághoz

- nem megfelelő típusú vagy vastagságú tűzvédő lemez alkalmazása , technológia nem betartása

- nem megfelelő, a gyártói előírások szerinti technológia, rögzítő elemek alkalmazása

- nem megfelelő a gyártói előírások szerinti technológia alkalmazása - nem megfelelő anyagmennyiségek, rétegvastagságok, falvastagságok alkalmazása.

- nem megfelelő méretű alkalmazása a műanyag csövön - nem megfelelő rögzítése a falon, födémen - falátvezetésnél csak 1 mandzsetta felszerelése - háznélküli mandzsetták nem megfelelő zárása a falba, födémbe.

- nem az engedély szerinti faltípusba való beépítés - tokrögzítés nem a gyártóművi előírás szerint - ajtószerelvények (zár, pánt, ajtócsukó, stb. ) nem, vagy nem a gyártóművi előírások szerint

- További hibák fordulnak elő rendszeresen például tetőterek beépítésénél, füstelvezető rendszerek kiépítésénél. külső ( homlokzaton és tetőhéjaláson) tűzgátak kialakításánál, lapostetők hőszigetelésénél, stb. Tűzgátló álmenyezetek kiépítésénél - Emiatt alapvetően szükséges, hogy a munkákat végző „szakemberek” megismerjék e munkálatok előírásait és erről egy vizsgán számot is adjanak. - Hosszas küzdelem után ez évben remélhetőleg lesz – az OKF szakemberei is támogatják – hogy a passzív tűzvédelmi munkák kivitelezéséhez, javításához erre irányuló tűzvédelmi szakvizsgát fognak megkövetelni a munkát végzőktől.

Elrettentésként néhány fotó a rosszul kivitelezett vagy megsértett építészeti tűzvédelmi elemekről a tok és a fal közötti hézag kitöltése nem szakszerű (a sarokban hiányzik a kőzetgyapot)

tűzgátló ajtó üzemelő épületben faékkel kitámasztva nem szakszerűen felszerelt ajtócsukó

tűzgátló ajtón ajtócsukó kar szétakasztva utólagos „barkácsolással” beépített elektromos zár

Nedves helyen nem megfelelő tűzgátló festék alkalmazása

„Ál” - tűzvédelmi átvezetés

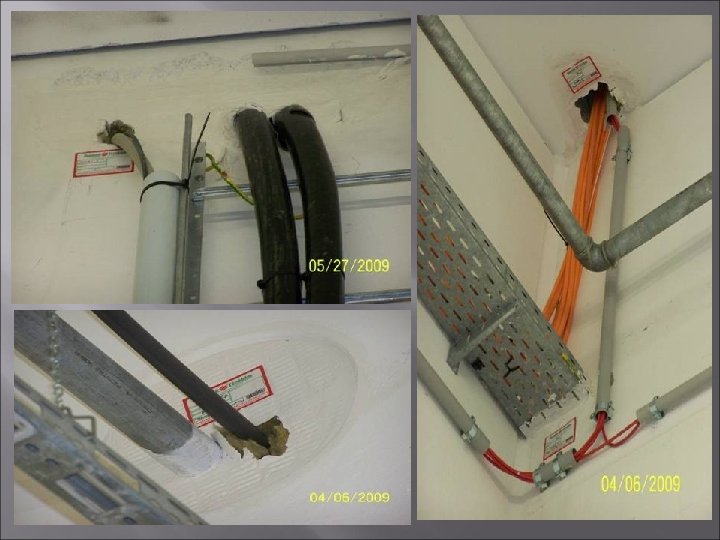

Kábeltűzvédelmi lezárás után új kábeleket húznak de a lezárást nem készítették el

Szakszerűtlen kivitelezés

Az „elrettentő” képekből levonható következtetés: - szükséges, hogy betanult, vizsgával minősített dolgozók végezzék e munkákat. - legyen előírt, rendszeres karbantartás ezen tűzvédelmi elemekre

KÖSZÖNÖM A FIGYELMÜKET! Zellei János Dunamenti Tűzvédelem Zrt. Tel. : +36 1 -221 -5574 Fax: +36 1 -221 -8092 Mobil: +36 30 935 6078 zellei@dunamenti. hu
