SZCZEGÓŁOWOŚĆ RODZINY PRODUKTU A JEJ UŻYTECZNOŚĆ KATARZYNA FRYDRYCH The project delivery specialists

KLIENCI 2

REGENERON – LABORATORIA – MODELE BRANŻOWE ARCHITEKTURA KONSTRUKCJA INSTALACJE ELEKTRYCZNE INSTALACJE SANITARNE I PROCESOWE 3

WIELOBRANŻOWY MODEL 3 D 4

DOŚWIADCZENIE UŻYTKOWANIE RODZIN NA RÓŻNYCH ETAPACH PROJEKTU • OD PROJEKTU KONCEPCYJNEGO DO WYKONAWCZEGO - BIBLIOTEKI • WSPÓŁPRACA MIĘDZYBRANŻOWA • ANALIZY ENERGETYCZNE (PARAMETRY FIZYCZNE ELEMENTÓW I MATERIAŁÓW) • WIZUALIZACJE I ANIMACJE • KOORDYNACJA 3 D PLIKÓW RÓŻNYCH FORMATÓW Z PODWYKONAWCAMI I PROCESEM • KOSZTORYSY I ZESTAWIENIA (UNIWRSALNE PARAMETRY) • UTRZYMANIE OBIEKTU PRZEZ KLIENTA NA PODSTAWIE MODELU (FACILITY MANAGEMENT) 5

PRZYKŁAD – MEBLE LABORATORYJNE WALDNER 6

ROZMIAR MA ZNACZENIE KLAPA POŻAROWA (30 szt. w modelu) • RODZINA WIELKOŚĆ RODZINY WIELKOŚĆ MODELU PLIK DOSTOSOWANY 340 KB 181 MB PLIK PRODUCENTA 3, 75 MB 193 MB 3 KONDYGNACYJNY BIUROWIEC O POW. 8 tys m 2 • PONAD 12 TYS. ELEMENTÓW • OK 3, 5 TYS. KANAŁÓW • 40 RODZIN KSZTAŁTEK WENTYLACYJNYCH (DUCT FITTINGS) GDYBY KAŻDA RODZINA SPOWODOWAŁA WZROST O 10 MB, PLIK OSIĄGNIE WIELKOŚĆ 580 MB 7

ROZMIAR MA ZNACZENIE KLAPA POŻAROWA MODEL PRODUCENTA MODEL ZMNIEJSZONY 8

ROZMIAR MA ZNACZENIE LAMPA SUFITOWA (30 szt. w modelu) RODZINA LICZBA TYPÓW WIELKOŚĆ RODZINY WIELKOŚĆ MODELU PROSTA LAMPA 1 540 KB 50 MB 1 4 MB 64 MB 32 5, 3 MB 70 MB LAMPA Z DETALAMI • WCZYTYWANIE TYLKO POTRZEBNYCH TYPÓW • NOWE TYPY TWORZONE PRZEZ UŻYTKOWNIKÓW 9

POZIOM DOKŁADNOŚCI WYŚWIETLANIA NISKI ŚREDNI WYSOKI KLAPA POŻAROWA SŁUP STALOWY 10

POZIOM DOKŁADNOŚCI WYŚWIETLANIA MODEL WENTYLACJI NISKI POZIOM SZCZEGÓŁOWOŚCI WYSOKI POZIOM SZCZEGÓŁOWOŚCI 11

ELEMENTY 2 D OSZCZĘDZAJĄ PAMIĘĆ STOLARKA DRZWIOWA DETALE 2 D OTWARTE SKRZYDŁO DRZWI JAKO ELEMENTY 2 D WIDOCZNE NA RZUCIE STOLARKA OKIENNA USZCZEGÓŁOWIENIE PROFILU WIDOCZNE TYLKO NA RZUCIE JAKO ELEMENT 2 D 12

ACCESS SPACE – PRZESTRZEŃ WOKÓŁ ELEMENTU CENTRALA WENTYLACYJNA Z PRZESTRZENIĄ DOSTĘPOWĄ NAVISWORKS REVIT RODZINA 13

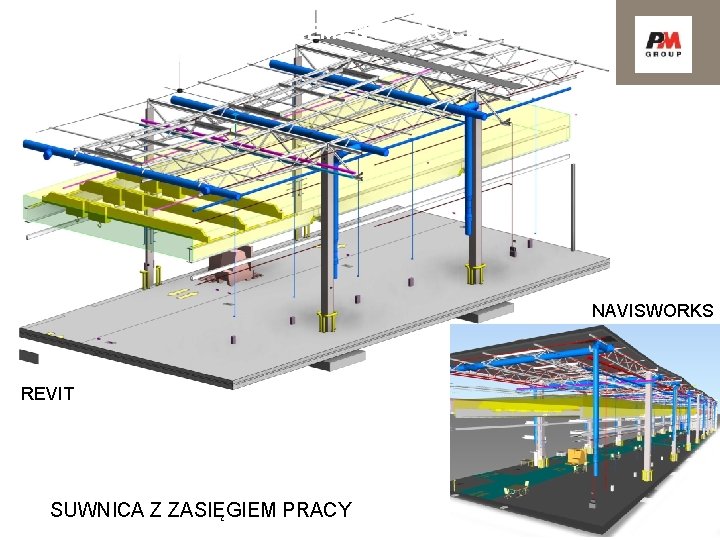

ZAKRES DZIAŁANIA ELEMENTU– ACCESS SPACE NAVISWORKS REVIT SUWNICA Z ZASIĘGIEM PRACY 14

RODZINY - ZASADY • PRAWIDŁOWA KATEGORIA (FAMILY CATEGORY) • REALNE GABARYTY PRODUKTU • PRAWIDŁOWE ZALEŻNOŚCI MIĘDZY PARAMETRAMI (NP WYMIARY DRZWI A OTWÓR W ŚWIETLE KONSTRUKCJI) • CZYTELNOŚĆ PARAMETRÓW – INTUICYJNE OPEROWANIE PLIKIEM • INFORMACJE O PRODUCENCIE (STRONA PRODUCENTA - URL) • WERSJA (ROCZNIK) REVITA • WYGODNE WYŚWIETLANIE (UNIKANIE NADMIARU LINII I DETALI) • ZRÓŻNICOWANIE STOPNI DOKŁADNOŚCI WYŚWIETLANIA • DODANIE PRZESTRZENI UŻYTKOWEJ/DOSTĘPOWEJ DO MODELI • WIELKOŚĆ PLIKU • LICZBA TYPÓW 15
