Szakdolgozat Prezentáció

Bevezetés Mi a számítógépes hálózatok létrejöttéknek célja ? Ø Nagyszámítógépek helyett több kisebb teljesítményű eszköz Ø Erőforrás megosztás, szükséges eszközök távolról történő elérése Ø Egymás közötti kommunikáció

Bevezetés Hálózati típusok: Ø Személyi hálózatok (PAN) pl. : mobiltelefon Ø Helyi hálózatok (LAN) pl. : iroda, számítógépterem Ø Városi hálózatok (MAN) pl. : Városi kábeltévé Ø Kiterjedt hálózatok (WAN) pl. : Internet.

Bevezetés Fontos még ! Ø Hálózati változások dokumentálása Ø Biztonsági terv készítése Ø Különböző munkacsoportok elválasztása

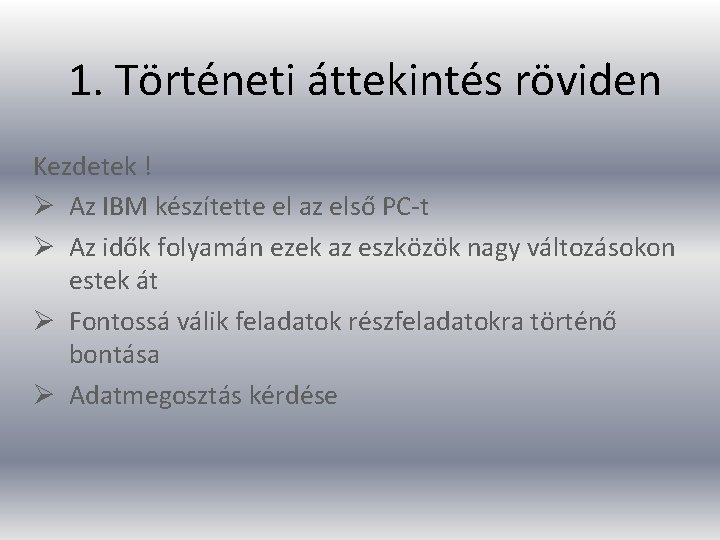

1. Történeti áttekintés röviden Kezdetek ! Ø Az IBM készítette el az első PC-t Ø Az idők folyamán ezek az eszközök nagy változásokon estek át Ø Fontossá válik feladatok részfeladatokra történő bontása Ø Adatmegosztás kérdése

1. Történeti áttekintés röviden Az ARPANET: Ø Az első széles körben elterjedő IP-alapú hálózat Ø Az Egyesült Államok béli Fejlett Védelmi Kutatási Projektek Ügynöksége hozza létre Ø Kezdetben kutatási központok, egyetemek, vállalati hálózatok használják Ø Fontos volt még katonai támaszpontok összekötése

1. Történeti áttekintés röviden Az ARPANET kialakulása után ! Ø Létrejön a csomagkapcsolt hálózat Ø Lényege: az üzenetek kisebb csomagra bontása Ø Ezek azonosítóval, sorszámmal, küldő illetve célcímmel történő ellátása Ø Célállomás összerakja a kapott biteket !

1. Történeti áttekintés röviden Az ARPANET utolsó órái ! Ø Növekedni kezdenek a vele szembeni igények (elektronikus levelezés, levelezési lista) Ø 1980 -ban leválasztják a katonai részt (megalakul a MILNET) Ø Másik területből az INTERNET Ø Az 1980 -as év végén az Amerikai Nemzeti Tudományos Alap által létrehozott NSFNET véglegesen felválja elődjét

2. Gőz BT. Bemutatása Szervezeti felépítés: Ø Cégvezetés Ø Szállítmányozás Ø Pénzügy Ø Személyügy Ø Logisztika Ø Operátorok Ø Egyéb 1. ábra Földszint 2. ábra Emelet

2. Gőz BT. Bemutatása A telephely jelenlegi hálózata: Ø Központi vezeték nélküli Router Ø Földszint: 1 db Hub, 1 db Hálózati nyomtató, 7 db Munkaállomás Ø Emelet: 1 db Switch + Hub, 3 db Hálózati nyomtató, 10 db Munkaállomás 3. ábra Jelenlegi hálózat

2. Gőz BT. Bemutatása Jelenlegi hálózat hátrányai: I. Wireless forgalomirányító: a) b) c) d) Nem támogatja a következőket: VLAN, RIP v 2 SSID-n keresztül könnyű célpont ! Kevés port: 1 db Wan, 4 db LAN Bővítő helyekkel nem rendelkezik !!

2. Gőz BT. Bemutatása Jelenlegi hálózat hátrányai: II. Hub eszköz: a) Megosztja a sávszélességet b) Nem tart fent MAC címtáblát c) Szórásos üzenetküldés d) Sérült üzenetet is továbbít ! e) VLAN létrehozását nem támogatja

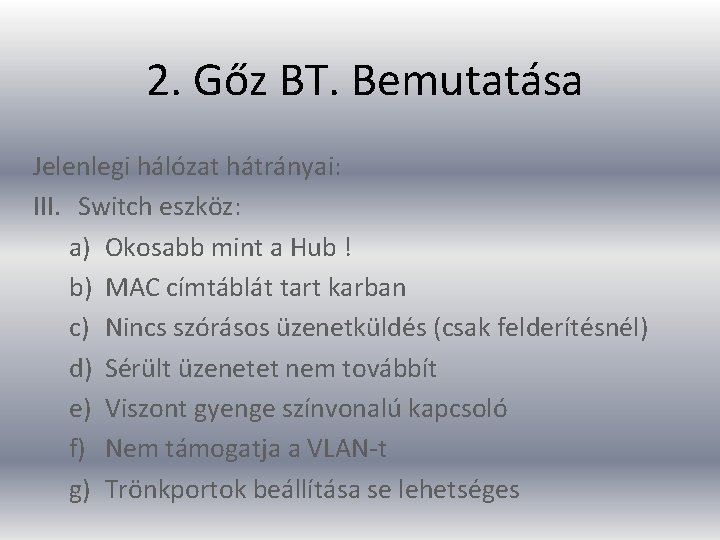

2. Gőz BT. Bemutatása Jelenlegi hálózat hátrányai: III. Switch eszköz: a) Okosabb mint a Hub ! b) MAC címtáblát tart karban c) Nincs szórásos üzenetküldés (csak felderítésnél) d) Sérült üzenetet nem továbbít e) Viszont gyenge színvonalú kapcsoló f) Nem támogatja a VLAN-t g) Trönkportok beállítása se lehetséges

2. Gőz BT. Bemutatása Jelenlegi hálózat hátrányai: IV. Egyéb problémák: a) Címkézetlen hálózati kábelek b) Rendező panel hiánya c) Redundáns tápegység hiánya d) Adatmentés kritikus fontossága !

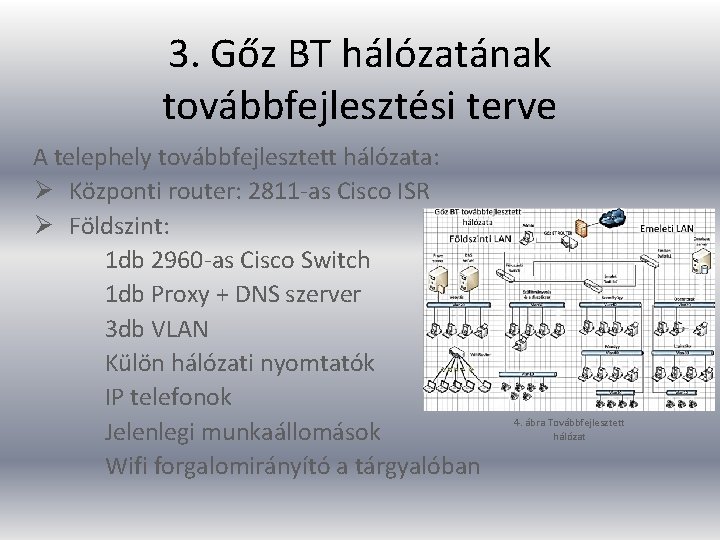

3. Gőz BT hálózatának továbbfejlesztési terve A telephely továbbfejlesztett hálózata: Ø Központi router: 2811 -as Cisco ISR Ø Földszint: 1 db 2960 -as Cisco Switch 1 db Proxy + DNS szerver 3 db VLAN Külön hálózati nyomtatók IP telefonok Jelenlegi munkaállomások Wifi forgalomirányító a tárgyalóban 4. ábra Továbbfejlesztett hálózat

3. Gőz BT hálózatának továbbfejlesztési terve A telephely továbbfejlesztett hálózata: Ø Emelet: 2 db 2960 -as Cisco Switch 1 db Adatbázis szerver 4 db VLAN Külön hálózati nyomtatók IP telefonok Jelenlegi munkaállomások 4. ábra Továbbfejlesztett hálózat

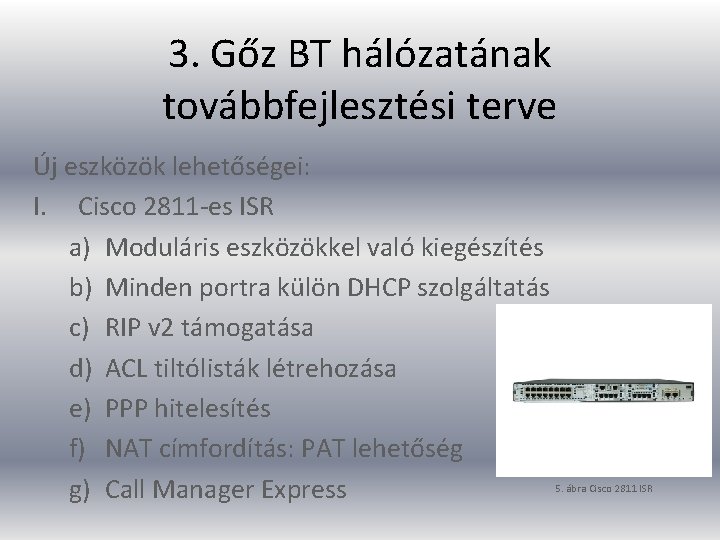

3. Gőz BT hálózatának továbbfejlesztési terve Új eszközök lehetőségei: I. Cisco 2811 -es ISR a) Moduláris eszközökkel való kiegészítés b) Minden portra külön DHCP szolgáltatás c) RIP v 2 támogatása d) ACL tiltólisták létrehozása e) PPP hitelesítés f) NAT címfordítás: PAT lehetőség g) Call Manager Express 5. ábra Cisco 2811 ISR

3. Gőz BT hálózatának továbbfejlesztési terve Új eszközök lehetőségei: II. Cisco 2960 -as Switch a) VLAN létrehozás támogatása b) Trönk kapcsolat beállítás lehetősége c) Kiszolgáló/Ügyfél/Transzparens mód d) STP feszítőfa protokoll e) Egyéb: 24 db Fa. illetve 2 db Gi. -es port 6. ábra Cisco 2960 Switch

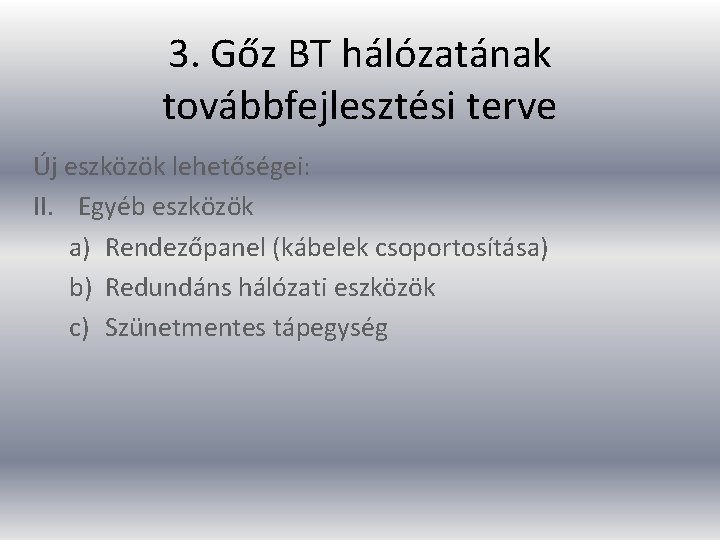

3. Gőz BT hálózatának továbbfejlesztési terve Új eszközök lehetőségei: II. Egyéb eszközök a) Rendezőpanel (kábelek csoportosítása) b) Redundáns hálózati eszközök c) Szünetmentes tápegység

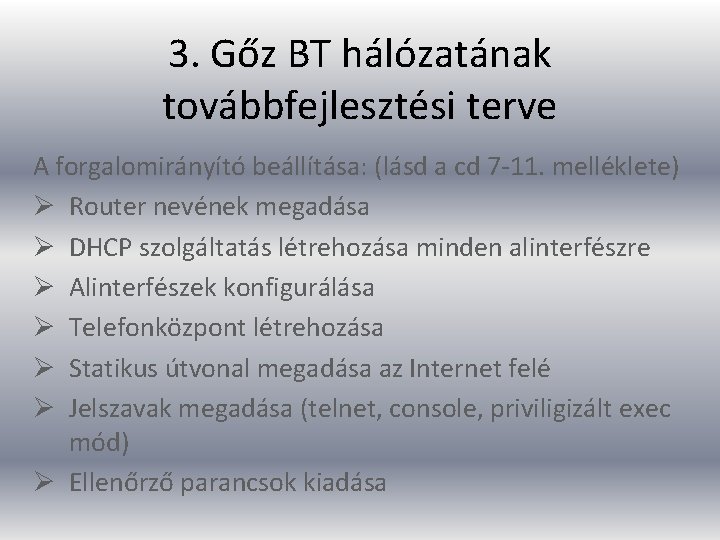

3. Gőz BT hálózatának továbbfejlesztési terve A forgalomirányító beállítása: (lásd a cd 7 -11. melléklete) Ø Router nevének megadása Ø DHCP szolgáltatás létrehozása minden alinterfészre Ø Alinterfészek konfigurálása Ø Telefonközpont létrehozása Ø Statikus útvonal megadása az Internet felé Ø Jelszavak megadása (telnet, console, priviligizált exec mód) Ø Ellenőrző parancsok kiadása

3. Gőz BT hálózatának továbbfejlesztési terve A kapcsoló beállítása: (lásd a cd 12 -17. melléklete) Ø Kapcsoló nevének megadása Ø Vlanok létrehozása Ø Portok hozzárendelése a megfelelő VLAN-hoz Ø Hang alapú csomagok definiálása Ø Jelszavak megadása (telnet, console, priviligizált exec mód) Ø IP telefonok beállítása Ø Ellenőrző parancsok kiadása

3. Gőz BT hálózatának továbbfejlesztési terve Egyéb eszközök: Ø Munkaállomások változatlanul maradnak Ø Wifi forgalomirányító a tárgyalószobában (laptopok) Ø Hálózati nyomtatók újrakonfigurálása (lásd cd 18 -21. melléklet) Ø USB nyomtató megosztása (lásd cd 22 -25. melléklet) Ø DNS (Win Server 2008 R 2), Proxy (Linux) illetve adatbázis (Microsoft SQL) szerver üzembe helyezése

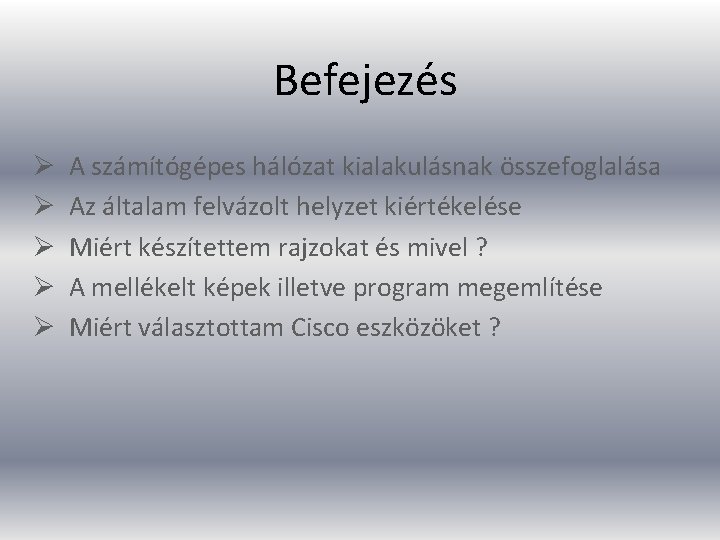

Befejezés Ø Ø Ø A számítógépes hálózat kialakulásnak összefoglalása Az általam felvázolt helyzet kiértékelése Miért készítettem rajzokat és mivel ? A mellékelt képek illetve program megemlítése Miért választottam Cisco eszközöket ?
