System Rejestracji Zakłóceń w Stacjach Elektroenergetycznych SRZ - 02 Tadeusz Wróbel Konferencja CBi. DGP – Szczyrk wrzesień 2007 1

System Rejestracji Zakłóceń Rysunek poglądowy 2

Schemat blokowy układu, parametry techniczne Parametry techniczne : Separacja kanałów cyfrowych - transoptory Separacja kanałów analogowych - przekładniki prądowe i napięciowe Koncentrator danych: Komputer przemysłowy ze specjalizowanymi kartami akwizycji danych, pracujący pod kontrolą aplikacji Rec. View, w systemie czasu rzeczywistego, prowadzi ciągły monitoring kanałów cyfrowych oraz analogowych, rejestrując zdarzenia awaryjne w czasie 1 sekundy przed, oraz 5 sekund po zajściu zdarzenia awaryjnego, Serwer bazy danych: Komputer klasy PC z oprogramowaniem Visual. On. Line do bieżącego podglądu stanu pracy koncentratora oraz monitorowanych kanałów, aplikacja serwera bazy danych systemu dla zakładowej sieci informatycznej, Aplikacja Scope. View do graficznej wizualizacji danych oraz analizy i korelacji czasowej zdarzeń z licencją wielostanowiskową. Dane techniczne: wejścia / wyjścia cyfrowe RS 232 / RS 485 ilość - wejścia dwustanowe ilość - 144 wejścia analogowe ilość - 64 prądowe: 2 prąd znamionowy 5 A, 1 A, (AC) napięciowe : napięcie znamionowe 100 V, 220 V (AC) Zasilanie z baterii akumulatorów stacji rozdzielczej 220 VDC z sieci zasilającej + UPS 220 VAC 3

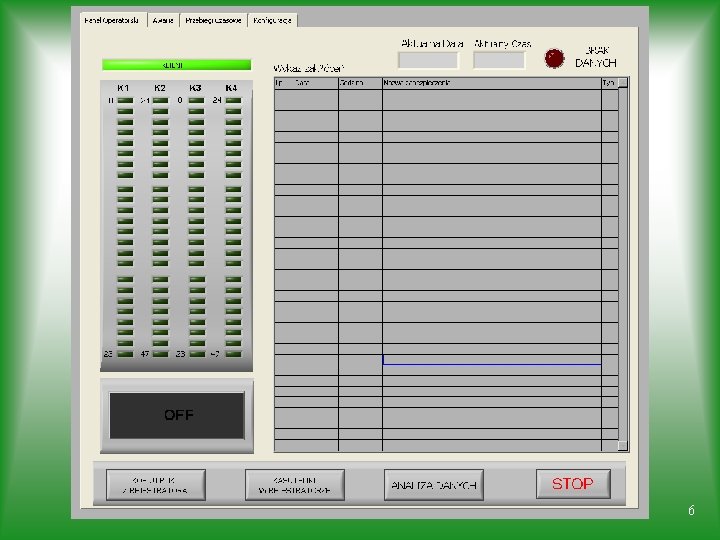

System Rejestracji Zakłóceń zabudowany w KWK „Krupiński” Widok ogólny rejestratora Koncentrator danych 4

System Rejestracji Zakłóceń zabudowany w KWK „Krupiński” Analogowe napięciowe 120 V / 1. 41 V 24 szt. Analogowe prądowe 1 A / 100 m. V 40 szt. Układy wejściowe Cyfrowe dwustanowe 250 V DC 144 szt. 5
