System napędu hybrydowego Toyota Piotr Grudziński Akademia Toyoty Toyota Motor Poland
System napędu hybrydowego Toyota Charakterystyki trakcyjne Moc silnika spalinowego: Połączenie 2 źródeł napędów, które się uzupełniają: Moment obrotowy silnika elektrycznego: Moc wyjściowa Moment obrotowy silnika spalinowego: Prędkość pojazdu Charakterystyka układu hybrydowego § Silnik elektryczny: Wysoki stały moment obrotowy, niemal od prędkości 0 § Silnik spalinowy: Wysoka moc przy wysokiej prędkości obrotowej
System napędu hybrydowego Toyota Konfiguracje napędu – układ szeregowy

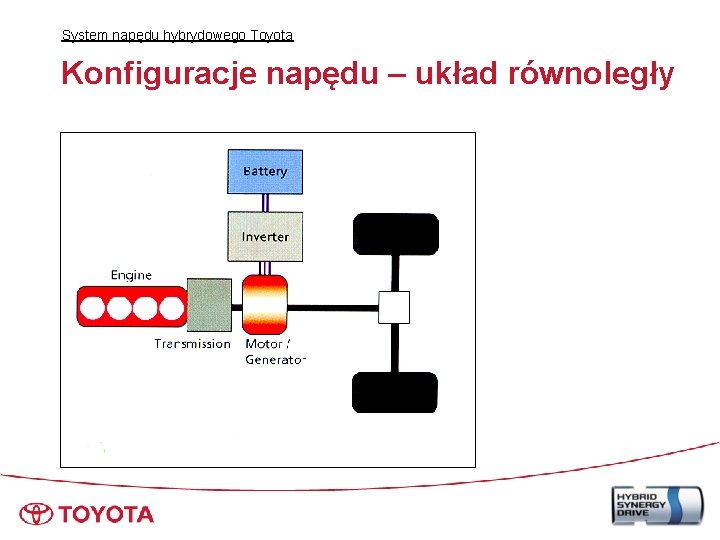

System napędu hybrydowego Toyota Konfiguracje napędu – układ równoległy
System napędu hybrydowego Toyota Konfiguracja napędu THS – Hybrid Synergy Drive Schemat układu hybrydowego Akumulator HV 12 V Generator Ak Silnik spalinowy tor Si M G 1 lni k Inv Przekładnia planetarna um ula PS HV Zespół falownika MG 2 Silnik elektryczny Mechanizm różnicowy Hybrydowy układ napędowy

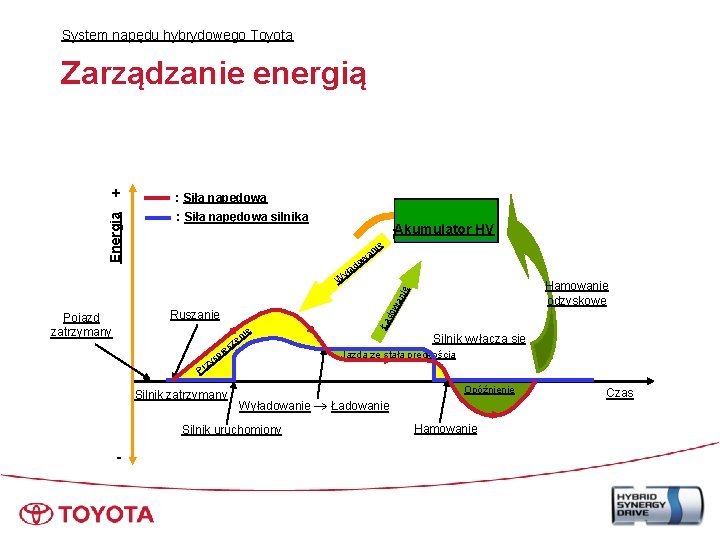

System napędu hybrydowego Toyota Zarządzanie energią Energia + : Siła napędowa silnika Akumulator HV HV Akumulator e ni ył Hamowanie odzyskowe Ruszanie Pojazd zatrzymany e pi ys z Pr ni ze s e Silnik zatrzymany Silnik wyłącza się Jazda ze stała prędkością Opóźnienie Wyładowanie Ładowanie Silnik uruchomiony - Ła do w an ie W a ow d a Hamowanie Czas
System napędu hybrydowego Toyota Przyspieszenie (G) Napęd bezstopniowy Płynne przyspieszenie, bez skoków przy zmianie biegów Utrzymane duże przyspieszenie Odpowiedź TOYOTA Prius Silnik spalinowy 2, 4 l Skok przy zmianie biegów Czas (sek)

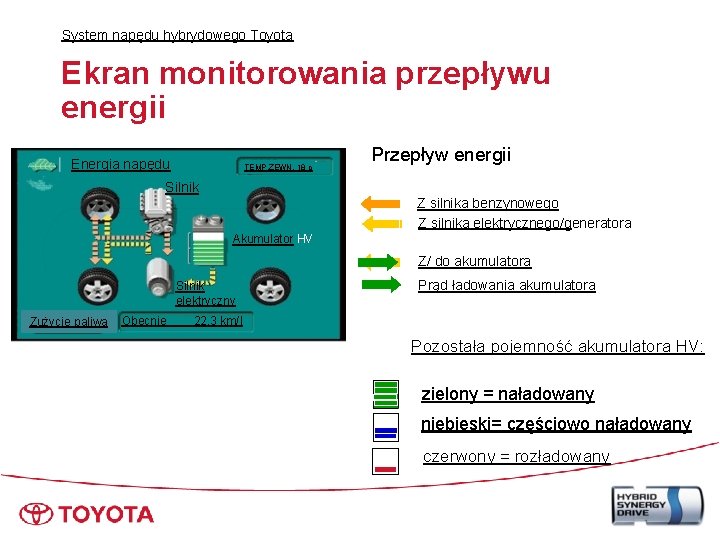

System napędu hybrydowego Toyota Ekran monitorowania przepływu energii Energia napędu TEMP. ZEWN. 18 c Przepływ energii Silnik Z silnika benzynowego Z silnika elektrycznego/generatora Akumulator HV Z/ do akumulatora Silnik elektryczny Zużycie paliwa Obecnie Prąd ładowania akumulatora 22, 3 km/l Pozostała pojemność akumulatora HV: zielony = naładowany niebieski= częściowo naładowany czerwony = rozładowany
Elementy systemu napędowego

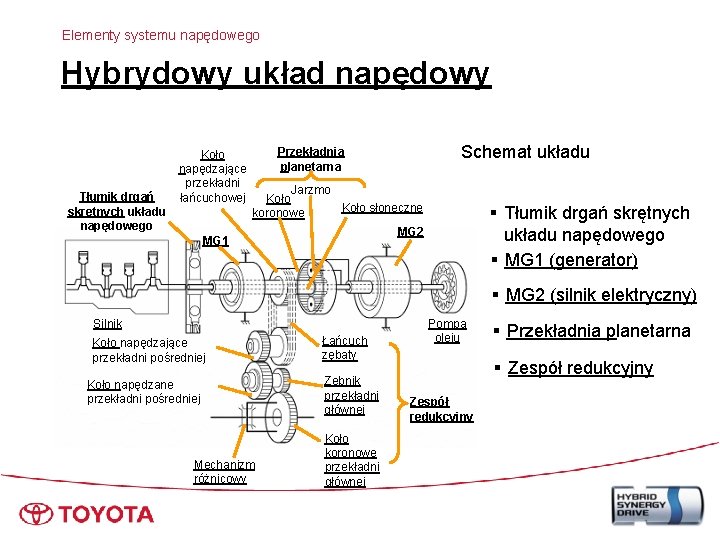

Elementy systemu napędowego Hybrydowy układ napędowy Tłumik drgań skrętnych układu napędowego Koło napędzające przekładni łańcuchowej Schemat układu Przekładnia planetarna Jarzmo Koło słoneczne koronowe § Tłumik drgań skrętnych układu napędowego § MG 1 (generator) MG 2 MG 1 § MG 2 (silnik elektryczny) Silnik Koło napędzające przekładni pośredniej Koło napędzane przekładni pośredniej Mechanizm różnicowy Łańcuch zębaty Zębnik przekładni głównej Koło koronowe przekładni głównej Pompa oleju § Przekładnia planetarna § Zespół redukcyjny
Elementy systemu napędowego Zwarta budowa Hybrydowy zespół napędowy • Mechanizm rozdzielający moc z wielu źródeł energii (przekładnia planetarna)
Elementy systemu napędowego Hybrydowy układ napędowy Mechanizm rozdzielający moc z wielu źródeł energii (przekładnia planetarna) Silnik • Rozdziela moc silnika na siłę napędową dla: Silnik elektryczny Generator MG 2 MG 1 Silnik Przekładnia planetarna • Kół pojazdu oraz silnika elektrycznego (MG 2) • Generatora (MG 1)

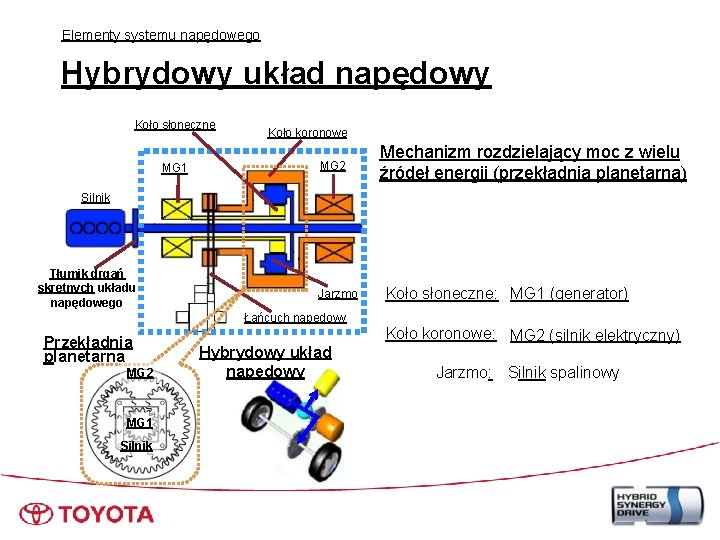

Elementy systemu napędowego Hybrydowy układ napędowy Koło słoneczne MG 1 Koło koronowe MG 2 Mechanizm rozdzielający moc z wielu źródeł energii (przekładnia planetarna) Silnik Tłumik drgań skrętnych układu napędowego Jarzmo Koło słoneczne: MG 1 (generator) Łańcuch napędowy Przekładnia planetarna MG 2 MG 1 Silnik Hybrydowy układ napędowy Koło koronowe: MG 2 (silnik elektryczny) Jarzmo: Silnik spalinowy
Elementy systemu napędowego Silnik spalinowy w obiegu Atkinsona 1 NZ-FXE • Silnik o zapłonie iskrowym 1, 5 l 16 zaworów DOHC VVT-i, • Wysoka sprawność cieplna • Specjalnie przystosowany do układów hybrydowych • Spełnia normę EURO IV
Elementy systemu napędowego Generator Silnik MG 1: generator / rozrusznik silnika • Ładuje akumulator HV • Zasila silnik elektryczny Generator • Uruchamia silnik spalinowy • Maks. moc wyjściowa: 37, 8 k. W / 9500 obr. /min • Maks. moment obrotowy: 45 Nm / 0 – 6000 obr. /min
Elementy systemu napędowego Generator Specyfikacja: MG 1 (generator) Pozycja Nowy PRIUS Starszy PRIUS Synchroniczny silnik AC trójfazowy Prądnica, rozrusznik silnika AC 500 AC 273, 6 Maksymalna moc wyjściowa (k. W (KM)/ obr. /min) 37, 8 (51) / 9500 33, 8 (45, 9) / 8500 Maks. moment obrotowy (N·m (kgf·m)/ obr. /min) 45 (4, 58) / 0 – 6000 38 (3, 87) / 0 – 8500 75 88 10000 obr/min 6 500 obr/min Chłodzenie cieczą Typ Funkcja Napięcie znamionowe (V) Prąd w amperach przy maks. momencie obr. Maksymalna prędkość obrotowa Układ chłodzenia

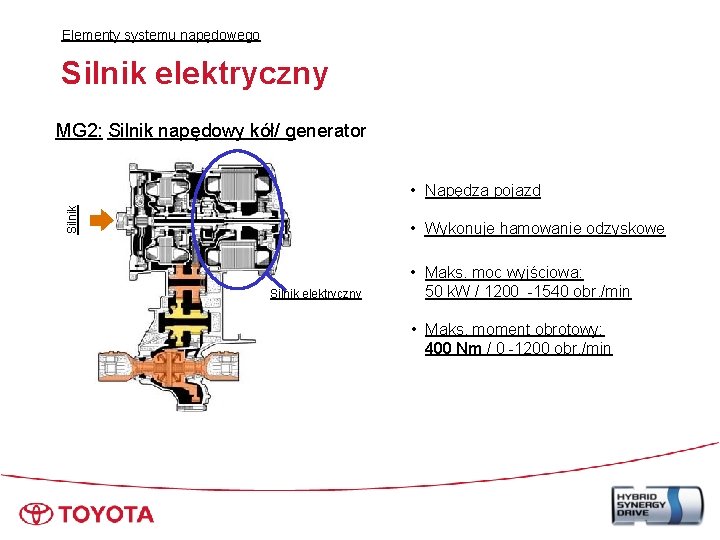

Elementy systemu napędowego Silnik elektryczny MG 2: Silnik napędowy kół/ generator Silnik • Napędza pojazd • Wykonuje hamowanie odzyskowe Silnik elektryczny • Maks. moc wyjściowa: 50 k. W / 1200 -1540 obr. /min • Maks. moment obrotowy: 400 Nm / 0 -1200 obr. /min
Elementy systemu napędowego Silnik elektryczny Specyfikacja: MG 2 (silnik elektryczny) Pozycja Nowy PRIUS Starszy PRIUS Synchroniczny silnik AC trójfazowy Generator, napęd kół AC 500 AC 273, 6 Maksymalna moc wyjściowa (k. W (KM)/ obr. /min) 50 (68) / 1200 – 1540 33 (45) / 1040 – 5600 Maks. moment obrotowy (N·m (kgf·m)/ obr. /min) 400 (40. 8) / 0 - 1200 350 (35. 7) / 0 – 400 230 356 Chłodzenie cieczą Typ Funkcja Napięcie znamionowe (V) Prąd w amperach przy maks. momencie obr. Układ chłodzenia
Elementy systemu napędowego Zespół falownika • Dla silnika elektrycznego i generatora Falownik Akumulator HV DC AC • Wzmacniacz prądu stałego: przekształca 201, 6 V 500 V • Dla elektrycznej sprężarki klimatyzacji: Falownik ØDC AC elektrycznej sprężarki klimatyzacji
Elementy systemu napędowego Zespół falownika • Złącza do MG 1 i MG 2 do MG 1
Elementy systemu napędowego Zespół falownika Schemat układu Zespół falownika Przetwornik wzmacniający Akumulator HV • IPM (IGBT) • Dławik Falownik klimatyzacji Przetwornik DC/DC MG 1 Falownik • IPM (IGBT) MG 2
Elementy systemu napędowego Zespół falownika Falownik – IPM (Intelligent Power Module) przekształca DC AC Zespół falownika DC Przetwornik DC prądu stałego Falownik MG 1 IPM (IGBT) AC MG 2 Akumulator HV
Elementy systemu napędowego Zespół falownika Przetwornik wzmacniający – DC 201, 6 V DC 500 V DC 201, 6 V Zespół falownika Przetwornik wzmacniający MG 1 DC 500 V • IPM (IGBT) Falownik (IPM) AC 500 V MG 2 Akumulator HV : Rozładowanie : Ładowanie
Elementy systemu napędowego Zespół falownika Falownik klimatyzacji Przekształcenie DC AC, aby zasilić prądem przemiennym elektryczną sprężarkę klimatyzacji ECU klimatyzacji Zadana prędkość sprężarki ECU HV DC AC AC DC Falownik klimatyzacji Akumulator HV Zespół falownika Sprężarka klimatyzacji

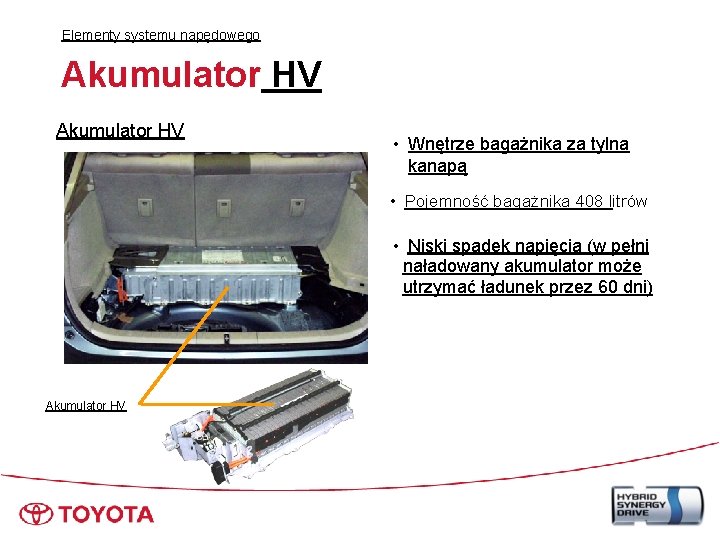

Elementy systemu napędowego Akumulator HV • Wnętrze bagażnika za tylna kanapą • Pojemność bagażnika 408 litrów • Niski spadek napięcia (w pełni naładowany akumulator może utrzymać ładunek przez 60 dni) Akumulator HV
Elementy systemu napędowego Akumulator HV • Szczelne ogniwa niklowo-wodorkowe (Ni-MH) – 28 modułów x 6 ogniw = 168 ogniw – 168 ogniw x 1, 2 V = 201, 6 V DC Moduł (6 ogniw) Ogniwo (1, 2 V) Złącze serwisowe 28 modułów
Elementy systemu napędowego Moduł akumulatora HV – Dodano łącznik zmniejszający opór wewnętrzny ogniw Przepływ prądu Łącznik Ogniwo Dodatkowy łacznik '04 PRIUS '03 PRIUS
Elementy systemu napędowego Akumulator HV Elementy składowe Czujnik natężenia prądu SMR 3 Zespół modułów ECU akumulatora SMR 2 SMR 1 Rezystor Złącze serwisowe
Elementy systemu napędowego Akumulator HV ECU akumulatora Regulator wentylatora chłodzącego akumulator Silnik wentylatora chłodzącego akumulator ECU akumulatora (32 -bit) ECU HV ECU silnika (ECM) ECU komunikacji CAN + Napięcie x 14 Złącze serwisowe - Czujnik natężenia prądu BEAN Przekaźnik wentylatora chłodzącego akumulator ECU klimaty zacji Temp. x 4 Czujniki temperatury akumulatora (termistor) Moduł akumulatora HV

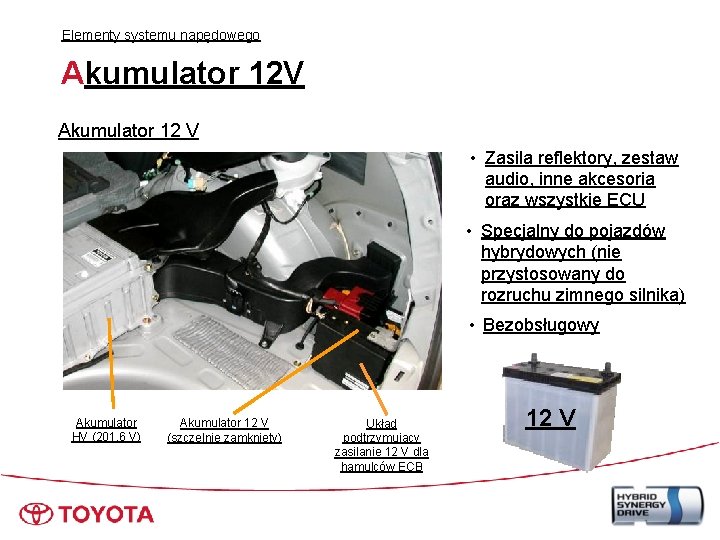

Elementy systemu napędowego Akumulator 12 V Akumulator 12 V • Zasila reflektory, zestaw audio, inne akcesoria oraz wszystkie ECU • Specjalny do pojazdów hybrydowych (nie przystosowany do rozruchu zimnego silnika) • Bezobsługowy Akumulator HV (201, 6 V) Akumulator 12 V (szczelnie zamknięty) Układ podtrzymujący zasilanie 12 V dla hamulców ECB 12 V
Elementy systemu napędowego Wskaźniki i lampki kontrolne Zestaw wskaźników Lampka Główna lampka ostrzegawcza „Brzęczyk” lampka trybu EV Lampka ostrzegawcza silnika

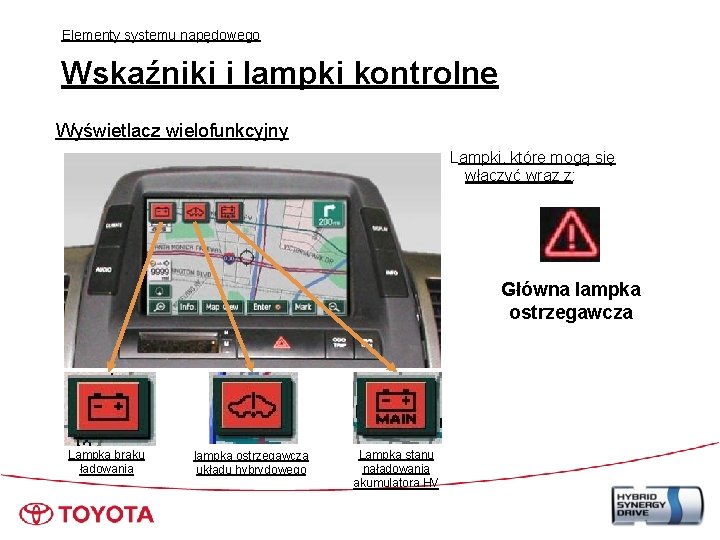

Elementy systemu napędowego Wskaźniki i lampki kontrolne Wyświetlacz wielofunkcyjny Lampki, które mogą się włączyć wraz z: Główna lampka ostrzegawcza Lampka braku ładowania lampka ostrzegawcza układu hybrydowego Lampka stanu naładowania akumulatora HV

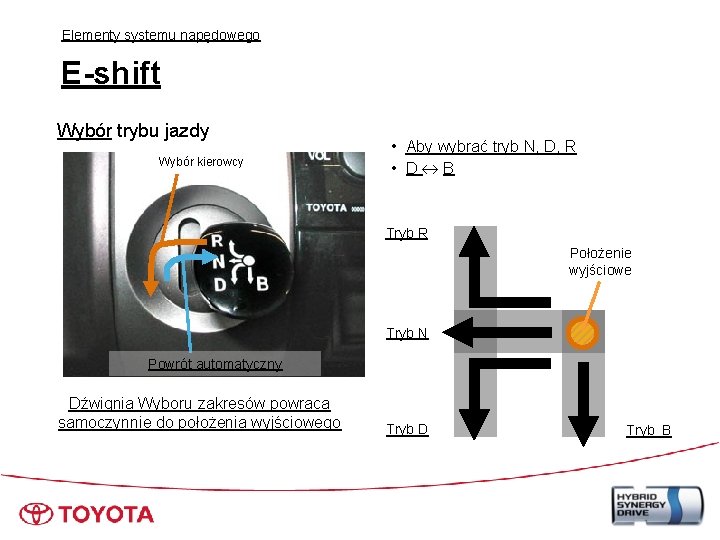

Elementy systemu napędowego E-shift Wybór trybu jazdy Wybór kierowcy • Aby wybrać tryb N, D, R • D B Tryb R Położenie wyjściowe Tryb N Powrót automatyczny Dźwignia Wyboru zakresów powraca samoczynnie do położenia wyjściowego Tryb D Tryb B

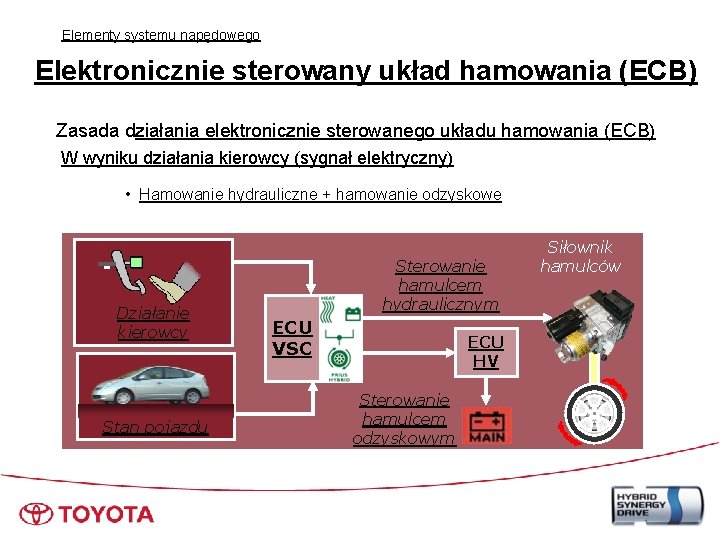

Elementy systemu napędowego Elektronicznie sterowany układ hamowania (ECB) Zasada działania elektronicznie sterowanego układu hamowania (ECB) W wyniku działania kierowcy (sygnał elektryczny) • Hamowanie hydrauliczne + hamowanie odzyskowe Działanie kierowcy Stan pojazdu Sterowanie hamulcem hydraulicznym ECU VSC ECU HV Sterowanie hamulcem odzyskowym Siłownik hamulców
Elementy systemu napędowego Elektronicznie sterowany układ hamowania (ECB) Rozdział siły hamowania – hamowanie rekuperacyjne • ECB rozdziela silę hamowania pomiędzy hydrauliczny układ hamulcowy i hamowanie odzyskowe • Podział zależy od prędkości pojazdu i czasu Prędkość pojazdu* Siła hamowania Żądanie kierowcy (ciśnienie pompy hamulcowej) Hydrauliczna siła hamowania (Siłownik hamulca) Siła hamowania odzyskowego (MG 2) Zmiany w rozdziale siły hamowania) Czas

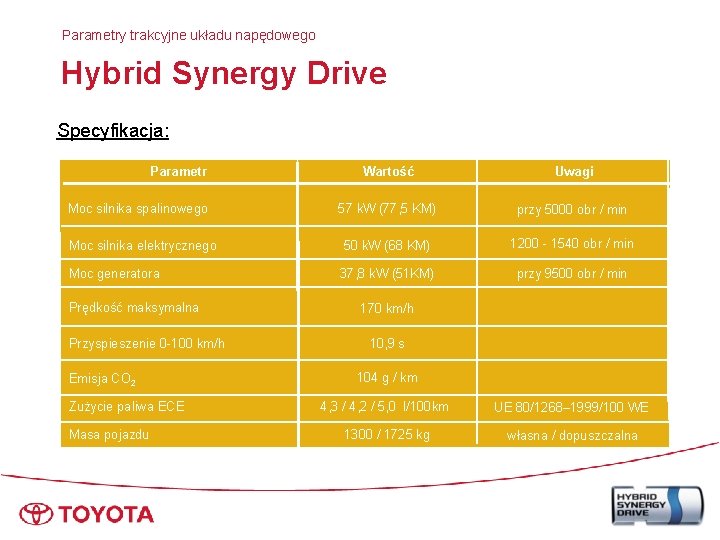

Parametry trakcyjne układu napędowego Hybrid Synergy Drive Specyfikacja: Parametr Wartość Uwagi 57 k. W (77, 5 KM) przy 5000 obr / min Moc silnika elektrycznego 50 k. W (68 KM) 1200 - 1540 obr / min Moc generatora 37, 8 k. W (51 KM) przy 9500 obr / min Moc silnika spalinowego Prędkość maksymalna Przyspieszenie 0 -100 km/h Emisja CO 2 Zużycie paliwa ECE Masa pojazdu 170 km/h 10, 9 s 104 g / km 4, 3 / 4, 2 / 5, 0 l/100 km UE 80/1268– 1999/100 WE 1300 / 1725 kg własna / dopuszczalna
Koniec Toyota Motor Poland
